公布日：2022.09.09

申請日：2022.07.20

分類號：B01F33/83(2022.01)I;B01F35/00(2022.01)I;C02F11/00(2006.01)I

摘要

本發明公開了一種污水處理廠浮泥破壁機，涉及污水處理技術領域；改善將浮泥打撈收集進行破壁，較為麻煩，污泥中的部分浮泥無法浮起的問題，而本發明包括混合桶，混合桶內表面的兩側均開設有限位滑槽，限位滑槽的內表面通過滑塊滑動連接有升降安裝環，升降安裝環的內表面固定連接有破壁漏斗，升降安裝環與破壁漏斗之間設置有開合機構；本發明通過破壁刀的設置，對污水中的污泥進行初步攪拌，從而使污泥中的浮泥可以浮起，增加污水處理的效果，通過破壁漏斗和弧形過濾網的設置，使裝置可以對混合桶內的浮泥進行打撈，通過破壁刀的設置，對打撈的浮泥進行破壁，操作簡單方便，不需要進行單獨的打撈和轉運，節省一定量的勞動力。

權利要求書

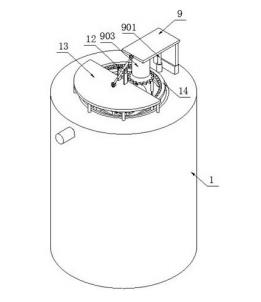

1.一種污水處理廠浮泥破壁機，包括混合桶（1），其特征在于：所述混合桶（1）內表面的兩側均開設有限位滑槽（2），所述限位滑槽（2）的內表面通過滑塊滑動連接有升降安裝環（3），所述升降安裝環（3）的內表面固定連接有破壁漏斗（4），所述升降安裝環（3）與破壁漏斗（4）之間設置有開合機構（5），所述破壁漏斗（4）的內表面開設有轉動滑槽（6），所述轉動滑槽（6）的數量設置有三個，所述轉動滑槽（6）的內表面滑動連接有轉動滑環（7），相鄰兩個所述轉動滑環（7）之間通過連接桿固定連接，所述轉動滑環（7）的內表面固定連接有破壁刀（8），所述混合桶（1）的頂部設置有動力機構（9），所述混合桶（1）的內腔設置有攪拌機構（10），所述混合桶（1）的內腔設置有升降機構（11），所述混合桶（1）的上方設置有限位機構（12），所述混合桶（1）的頂部設置有連接結構（13），所述轉動滑環（7）的頂部設置有聯動機構（14）。

2.如權利要求1所述的一種污水處理廠浮泥破壁機，其特征在于，所述動力機構（9）包括電動伸縮桿（901），所述電動伸縮桿（901）的外表面與混合桶（1）的頂部固定連接，所述電動伸縮桿（901）的一端固定連接有動力安裝板（902），所述動力安裝板（902）的底部固定連接有動力電動機（903），所述動力電動機（903）輸出軸的一端固定連接有動力轉動齒輪（904）。

3.如權利要求2所述的一種污水處理廠浮泥破壁機，其特征在于，所述連接結構（13）包括弧形連接板（131），所述弧形連接板（131）的底部與混合桶（1）的頂部固定連接，所述弧形連接板（131）的底部通過連接桿固定連接有與混合桶（1）相適配的圓形連接板（132）。

4.如權利要求3所述的一種污水處理廠浮泥破壁機，其特征在于，所述攪拌機構（10）包括攪拌轉動桿（101），所述圓形連接板（132）的頂部通過軸承與攪拌轉動桿（101）的外表面轉動連接，所述攪拌轉動桿（101）的外表面固定連接有攪拌架（102），所述攪拌轉動桿（101）的一端固定連接有與動力轉動齒輪（904）相適配的攪拌轉動齒輪（103）。

5.如權利要求4所述的一種污水處理廠浮泥破壁機，其特征在于，所述升降機構（11）包括升降螺紋桿（111），所述圓形連接板（132）的底部通過軸承與升降螺紋桿（111）的外表面轉動連接，所述升降螺紋桿（111）的內表面與攪拌轉動桿（101）的外表面滑動連接，所述升降螺紋桿（111）的外表面套設并固定連接有與動力轉動齒輪（904）相適配的升降轉動齒輪（112），所述升降螺紋桿（111）的外表面螺紋連接有升降螺紋套（113）。

6.如權利要求5所述的一種污水處理廠浮泥破壁機，其特征在于，所述聯動機構（14）包括聯動滑動環（141），所述混合桶（1）的頂部與聯動滑動環（141）的外表面滑動連接，所述聯動滑動環（141）的頂部固定連接有與動力轉動齒輪（904）相適配的聯動齒牙環（142），所述聯動滑動環（141）的底部固定連接有聯動滑筒（143），所述聯動滑筒（143）的內表面滑動連接有聯動滑桿（144），所述聯動滑桿（144）的一端與轉動滑環（7）的頂部固定連接。

7.如權利要求6所述的一種污水處理廠浮泥破壁機，其特征在于，所述開合機構（5）包括四個防水箱（501），所述防水箱（501）的外表面與升降安裝環（3）的內表面固定連接，所述防水箱（501）的內表面固定連接有開合電機（502），所述開合電機（502）輸出軸的一端固定連接有第一錐齒輪（503），所述升降安裝環（3）的內表面轉動連接有開合螺紋桿（504），所述開合螺紋桿（504）的數量設置有四個。

8.如權利要求7所述的一種污水處理廠浮泥破壁機，其特征在于，所述開合螺紋桿（504）的外表面套設并固定連接有與第一錐齒輪（503）相適配的第二錐齒輪（505），所述開合螺紋桿（504）的外表面螺紋連接有開合螺紋套（506），同側相鄰兩個所述開合螺紋套（506）之間固定連接有與破壁漏斗（4）相適配的弧形過濾網（507），所述防水箱（501）的外表面通過連接架與升降螺紋套（113）的外表面固定連接。

9.如權利要求8所述的一種污水處理廠浮泥破壁機，其特征在于，所述限位機構（12）包括兩個限位滑筒（121），所述弧形連接板（131）的頂部通過轉動架與限位滑筒（121）的一端轉動連接，所述限位滑筒（121）的內表面滑動連接有限位滑桿（122），一個所述限位滑桿（122）的一端與動力安裝板（902）的一側轉動連接，另一個所述限位滑桿（122）的一端轉動連接有限位插桿（123）。

10.如權利要求9所述的一種污水處理廠浮泥破壁機，其特征在于，所述限位插桿（123）的一端依次貫穿弧形連接板（131）和圓形連接板（132）并延伸至圓形連接板（132）的外部，所述升降螺紋桿（111）的外表面套設并固定連接有與限位插桿（123）相適配的限位插塊（124）。

發明內容

為了解決將浮泥打撈收集進行破壁，較為麻煩，污泥中的部分浮泥無法浮起的問題；本發明的目的在于提供一種污水處理廠浮泥破壁機。

為解決上述技術問題，本發明采用如下技術方案：包括混合桶，所述混合桶內表面的兩側均開設有限位滑槽，所述限位滑槽的內表面通過滑塊滑動連接有升降安裝環，所述升降安裝環的內表面固定連接有破壁漏斗，所述升降安裝環與破壁漏斗之間設置有開合機構，所述破壁漏斗的內表面開設有轉動滑槽，所述轉動滑槽的數量設置有三個，所述轉動滑槽的內表面滑動連接有轉動滑環，相鄰兩個所述轉動滑環之間通過連接桿固定連接，所述轉動滑環的內表面固定連接有破壁刀，所述混合桶的頂部設置有動力機構，所述混合桶的內腔設置有攪拌機構，所述混合桶的內腔設置有升降機構，所述混合桶的上方設置有限位機構，所述混合桶的頂部設置有連接結構，所述轉動滑環的頂部設置有聯動機構，通過破壁刀的設置，對污水中的污泥進行初步攪拌，從而使污泥中的浮泥可以浮起，增加污水處理的效果，通過破壁漏斗和弧形過濾網的設置，使裝置可以對混合桶內的浮泥進行打撈，通過破壁刀的設置，對打撈的浮泥進行破壁，操作簡單方便，不需要進行單獨的打撈和轉運，節省一定量的勞動力。

優選地，所述動力機構包括電動伸縮桿，所述電動伸縮桿的外表面與混合桶的頂部固定連接，所述電動伸縮桿的一端固定連接有動力安裝板，所述動力安裝板的底部固定連接有動力電動機，所述動力電動機輸出軸的一端固定連接有動力轉動齒輪，電動伸縮桿為動力電動機升降提供動力，動力電動機為伺服電機，與外界電源電性連接，通過控制開關進行控制，動力電動機為攪拌機構的攪拌和升降機構的升降提供動力，所述連接結構包括弧形連接板，所述弧形連接板的底部與混合桶的頂部固定連接，所述弧形連接板的底部通過連接桿固定連接有與混合桶相適配的圓形連接板，弧形連接板用于連接混合桶與圓形連接板，圓形連接板用于安裝攪拌轉動桿和升降螺紋桿，所述攪拌機構包括攪拌轉動桿，所述圓形連接板的頂部通過軸承與攪拌轉動桿的外表面轉動連接，所述攪拌轉動桿的外表面固定連接有攪拌架，所述攪拌轉動桿的一端固定連接有與動力轉動齒輪相適配的攪拌轉動齒輪，攪拌架轉動，對混合桶底部的污泥進行攪拌，從而使污泥中的浮泥可以浮起，增加污水處理的效果。

優選地，所述升降機構包括升降螺紋桿，所述圓形連接板的底部通過軸承與升降螺紋桿的外表面轉動連接，所述升降螺紋桿的內表面與攪拌轉動桿的外表面滑動連接，所述升降螺紋桿的外表面套設并固定連接有與動力轉動齒輪相適配的升降轉動齒輪，所述升降螺紋桿的外表面螺紋連接有升降螺紋套，升降螺紋桿使破壁漏斗下降，從而對混合桶內的浮泥進行打撈，所述聯動機構包括聯動滑動環，所述混合桶的頂部與聯動滑動環的外表面滑動連接，所述聯動滑動環的頂部固定連接有與動力轉動齒輪相適配的聯動齒牙環，所述聯動滑動環的底部固定連接有聯動滑筒，所述聯動滑筒的內表面滑動連接有聯動滑桿，所述聯動滑桿的一端與轉動滑環的頂部固定連接，使攪拌架轉動的同時，可以使轉動滑環轉動，從而使破壁刀轉動，破壁刀轉動對加入的污水混合進行初步攪拌，同時破壁刀可以對打撈上來的浮泥進行破壁。

優選地，所述開合機構包括四個防水箱，所述防水箱的外表面與升降安裝環的內表面固定連接，所述防水箱的內表面固定連接有開合電機，所述開合電機輸出軸的一端固定連接有第一錐齒輪，所述升降安裝環的內表面轉動連接有開合螺紋桿，所述開合螺紋桿的數量設置有四個，防水箱用于安裝開合電機，開合電機為伺服電機，與外界電源電性連接，通過控制開關進行控制，同時開合電機放置于防水箱，保證開合電機的正常使用，所述開合螺紋桿的外表面套設并固定連接有與第一錐齒輪相適配的第二錐齒輪，所述開合螺紋桿的外表面螺紋連接有開合螺紋套，同側相鄰兩個所述開合螺紋套之間固定連接有與破壁漏斗相適配的弧形過濾網，所述防水箱的外表面通過連接架與升降螺紋套的外表面固定連接，兩個弧形過濾網分開時，用于污水混合物的通過，兩個弧形過濾網吻合時，用于打撈浮泥。

優選地，所述限位機構包括兩個限位滑筒，所述弧形連接板的頂部通過轉動架與限位滑筒的一端轉動連接，所述限位滑筒的內表面滑動連接有限位滑桿，一個所述限位滑桿的一端與動力安裝板的一側轉動連接，另一個所述限位滑桿的一端轉動連接有限位插桿，限位滑桿保證限位滑筒的正常轉動，限位滑筒的轉動使動力電動機下降時，限位插桿可以上升，所述限位插桿的一端依次貫穿弧形連接板和圓形連接板并延伸至圓形連接板的外部，所述升降螺紋桿的外表面套設并固定連接有與限位插桿相適配的限位插塊，限位插桿插入限位插塊內，從而對升降螺紋桿進行限位，防止破壁漏斗內的物料過重使升降螺紋桿轉動，從而保證裝置的正常使用。

本發明的通過破壁刀的設置，對污水中的污泥進行初步攪拌，從而使污泥中的浮泥可以浮起，增加污水處理的效果，通過破壁漏斗和弧形過濾網的設置，使裝置可以對混合桶內的浮泥進行打撈，通過破壁刀的設置，對打撈的浮泥進行破壁，操作簡單方便，不需要進行單獨的打撈和轉運，節省一定量的勞動力；通過攪拌機構的設置，對混合桶底部的污泥進行攪拌，從而使污泥中的浮泥可以浮起，增加污水處理的效果。

（發明人：劉濤;張?chǎng)?龍坤;左晨燦）
