公布日：2022.10.25
申請日：2022.08.04
分類號：C02F9/04(2006.01)I;C02F1/72(2006.01)N;C02F1/66(2006.01)N
摘要

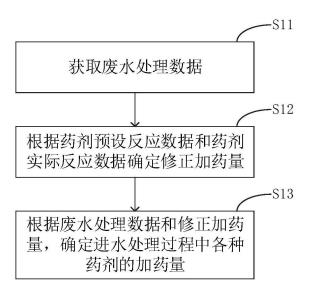

本申請涉及一種芬頓工藝廢水處理方法，包括：獲取廢水處理數據，廢水處理數據包括：進水?dāng)?shù)據、出水預設數據，以及廢水處理過程中的藥劑基礎數據、藥劑預設反應數據和藥劑實際反應數據。根據藥劑預設反應數據和藥劑實際反應數據確定修正加藥量，根據廢水處理數據和修正加藥量，確定進水處理過程中各種藥劑的加藥量。本申請中可以根據廢水處理數據和修正加藥量自動確定進水處理過程中各種藥劑的加藥量，相對于人工根據進水情況來動態調整藥劑投加量更具有實時性，效率更高。且在確定各種藥劑的加藥量時還考慮了修正加藥量，使得確定的各種藥劑的加藥量更加準確，可以更好的保證出水水質達標。
權利要求書
1.一種芬頓工藝廢水處理方法，其特征在于，包括：獲取廢水處理數據；所述廢水處理數據包括：進水?dāng)?shù)據、出水預設數據，以及廢水處理過程中的藥劑基礎數據、藥劑預設反應數據和藥劑實際反應數據；根據所述藥劑預設反應數據和所述藥劑實際反應數據確定修正加藥量；根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量。
2.根據權利要求1所述的方法，其特征在于，所述進水?dāng)?shù)據至少包括：進水流量、進水pH值、進水堿度值和進水COD值；所述出水預設數據至少包括：出水COD值；所述藥劑基礎數據至少包括：硫酸藥劑數據、雙氧水藥劑數據、硫酸亞鐵藥劑數據和石灰乳藥劑數據；所述藥劑實際反應數據至少包括：連通進水口且加入硫酸藥劑和硫酸亞鐵藥劑的第一反應池的設定pH值，連通第一反應池且加入雙氧水藥劑的第二反應池的設定pH值，連通第二反應池的第三反應池的設定ORP值，連通第三反應池且加入石灰乳藥劑的第四反應池的設定pH值；所述藥劑預設反應數據至少包括：第一反應池的實際pH值、第二反應池的實際pH值、第三反應池的實際ORP值和第四反應池的實際實際pH值。
3.根據權利要求2所述的方法，其特征在于，所述根據所述藥劑預設反應數據和所述藥劑實際反應數據確定修正加藥量，包括：根據所述第一反應池的設定pH值和的實際pH值確定硫酸藥劑修正加藥量；根據所述第三反應池的設定ORP值和的實際ORP值確定雙氧水藥劑修正加藥量和硫酸亞鐵修正加藥量；根據所述第四反應池的設定pH值和的實際pH值確定石灰乳藥劑修正加藥量。
4.根據權利要求3所述的方法，其特征在于，所述根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量，包括：根據進水流量、進水pH值、第一反應池的設定pH值、進水堿度值、硫酸藥劑數據和硫酸藥劑修正加藥量，確定進水處理過程中的硫酸藥劑加藥量：Q6＝Q1×÷N2÷M2+Q2其中，Q6為硫酸藥劑加藥量，Q1為進水流量，pH1為進水pH值，pH2為第一反應池的設定pH值，J為進水堿度值，N2為硫酸藥劑濃度，M2為硫酸藥劑密度，Q2為硫酸藥劑修正加藥量。
5.根據權利要求3所述的方法，其特征在于，所述根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量，還包括：根據進水流量、進水COD值、出水COD值、雙氧水藥劑數據和雙氧水藥劑修正加藥量，確定進水處理過程中的雙氧水藥劑加藥量：Q7＝Q1×R3×(C1-C2)÷1000÷N3÷M3+Q3其中，Q7為雙氧水藥劑加藥量，R3為雙氧水與COD的投加比，C1為進水COD值，C2為出水COD值，N3為雙氧水藥劑濃度，M3為雙氧水藥劑密度，Q3為雙氧水藥劑修正加藥量。
6.根據權利要求3所述的方法，其特征在于，所述根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量，還包括：根據進水流量、進水COD值、出水COD值、雙氧水藥劑數據、硫酸亞鐵藥劑數據和硫酸亞鐵藥劑修正加藥量，確定進水處理過程中的硫酸亞鐵加藥量：Q8＝Q1×R3×(C1-C2)×R4÷1000÷N4÷M4+Q4其中，Q8為硫酸亞鐵藥劑加藥量，R4為雙氧水與硫酸亞鐵質量比，N4為硫酸亞鐵藥劑濃度，M4為硫酸亞鐵藥劑密度，Q4為硫酸亞鐵藥劑修正加藥量。
7.根據權利要求3所述的方法，其特征在于，所述根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量，還包括：根據進水流量、第二反應池的實際pH值、第四反應池的設定pH值、進水COD值、出水COD值、雙氧水藥劑數據、硫酸亞鐵藥劑數據、石灰乳藥劑數據和石灰乳藥劑修正加藥量，確定進水處理過程中的石灰乳藥劑加藥量：Q9＝Q1×÷a÷1000÷N5÷M5+Q5其中，Q9為石灰乳藥劑加藥量，pH3為第二反應池的實際pH值，pH4為第四反應池的設定pH值，a為石灰乳藥劑中的氫氧化鈣純度，N4為石灰乳藥劑濃度，M4為石灰乳藥劑密度，Q4為石灰乳藥劑修正加藥量。
8.根據權利要求1所述的方法，其特征在于，還包括：根據進水處理過程中各種藥劑的加藥量，確定各種藥劑的計量泵變頻器運行頻率；根據各種藥劑的計量泵變頻器運行頻率，控制各種藥劑的計量泵進行加藥。
9.根據權利要求2所述的方法，其特征在于，還包括：每間隔預設時間對第一反應池的設定pH值、第二反應池的設定pH值、第三反應池的設定ORP值和第四反應池的設定pH值進行更新。
10.根據權利要求9所述的方法，其特征在于，還包括：所述更新的前提為出水COD值達標。
發明內容
為至少在一定程度上克服相關技術中人工實時根據進水情況來動態調整藥劑投加量存在效率較低且對人工負荷較大的問題，本申請?zhí)峁┮环N芬頓工藝廢水處理方法。
本申請的方案如下：
一種芬頓工藝廢水處理方法，包括：
獲取廢水處理數據；所述廢水處理數據包括：進水?dāng)?shù)據、出水預設數據，以及廢水處理過程中的藥劑基礎數據、藥劑預設反應數據和藥劑實際反應數據；
根據所述藥劑預設反應數據和所述藥劑實際反應數據確定修正加藥量；
根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量。
優選地，所述進水?dāng)?shù)據至少包括：進水流量、進水pH值、進水堿度值和進水COD值；
所述出水預設數據至少包括：出水COD值；
所述藥劑基礎數據至少包括：硫酸藥劑數據、雙氧水藥劑數據、硫酸亞鐵藥劑數據和石灰乳藥劑數據；
所述藥劑實際反應數據至少包括：連通進水口且加入硫酸藥劑和硫酸亞鐵藥劑的第一反應池的設定pH(Hydrogenionconcentration，氫離子濃度指數)值，連通第一反應池且加入雙氧水藥劑的第二反應池的設定pH值，連通第二反應池的第三反應池的設定ORP(Oxidation-ReductionPotential，氧化還原電位)值，連通第三反應池且加入石灰乳藥劑的第四反應池的設定pH值；
所述藥劑預設反應數據至少包括：第一反應池的實際pH值、第二反應池的實際pH值、第三反應池的實際ORP值和第四反應池的實際實際pH值。
優選地，所述根據所述藥劑預設反應數據和所述藥劑實際反應數據確定修正加藥量，包括：
根據所述第一反應池的設定pH值和的實際pH值確定硫酸藥劑修正加藥量；
根據所述第三反應池的設定ORP值和的實際ORP值確定雙氧水藥劑修正加藥量和硫酸亞鐵修正加藥量；
根據所述第四反應池的設定pH值和的實際pH值確定石灰乳藥劑修正加藥量。
優選地，所述根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量，包括：
根據進水流量、進水pH值、第一反應池的設定pH值、進水堿度值、硫酸藥劑數據和硫酸藥劑修正加藥量，確定進水處理過程中的硫酸藥劑加藥量：
Q6＝Q1×÷N2÷M2+Q2
其中，Q6為硫酸藥劑加藥量，Q1為進水流量，pH1為進水pH值，pH2為第一反應池的設定pH值，J為進水堿度值，N2為硫酸藥劑濃度，M2為硫酸藥劑密度，Q2為硫酸藥劑修正加藥量。
優選地，所述根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量，還包括：
根據進水流量、進水COD值、出水COD值、雙氧水藥劑數據和雙氧水藥劑修正加藥量，確定進水處理過程中的雙氧水藥劑加藥量：
Q7＝Q1×R3×(C1-C2)÷1000÷N3÷M3+Q3
其中，Q7為雙氧水藥劑加藥量，R3為雙氧水與COD的投加比，C1為進水COD值，C2為出水COD值，N3為雙氧水藥劑濃度，M3為雙氧水藥劑密度，Q3為雙氧水藥劑修正加藥量。
優選地，所述根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量，還包括：
根據進水流量、進水COD值、出水COD值、雙氧水藥劑數據、硫酸亞鐵藥劑數據和硫酸亞鐵藥劑修正加藥量，確定進水處理過程中的硫酸亞鐵加藥量：
Q8＝Q1×R3×(C1-C2)×R4÷1000÷N4÷M4+Q4
其中，Q8為硫酸亞鐵藥劑加藥量，R4為雙氧水與硫酸亞鐵質量比，N4為硫酸亞鐵藥劑濃度，M4為硫酸亞鐵藥劑密度，Q4為硫酸亞鐵藥劑修正加藥量。
優選地，所述根據所述廢水處理數據和所述修正加藥量，確定進水處理過程中各種藥劑的加藥量，還包括：
根據進水流量、第二反應池的實際pH值、第四反應池的設定pH值、進水COD值、出水COD值、雙氧水藥劑數據、硫酸亞鐵藥劑數據、石灰乳藥劑數據和石灰乳藥劑修正加藥量，確定進水處理過程中的石灰乳藥劑加藥量：
Q9＝Q1×÷a÷1000÷N5÷M5+Q5
其中，Q9為石灰乳藥劑加藥量，pH3為第二反應池的實際pH值，pH4為第四反應池的設定pH值，a為石灰乳藥劑中的氫氧化鈣純度，N4為石灰乳藥劑濃度，M4為石灰乳藥劑密度，Q4為石灰乳藥劑修正加藥量。
優選地，還包括：
根據進水處理過程中各種藥劑的加藥量，確定各種藥劑的計量泵變頻器運行頻率；
根據各種藥劑的計量泵變頻器運行頻率，控制各種藥劑的計量泵進行加藥。
優選地，還包括：
每間隔預設時間對第一反應池的設定pH值、第二反應池的設定pH值、第三反應池的設定ORP值和第四反應池的設定pH值進行更新。
優選地，還包括：
所述更新的前提為出水COD值達標。
本申請?zhí)峁┑募夹g(shù)方案可以包括以下有益效果：本申請中的芬頓工藝廢水處理方法，包括：獲取廢水處理數據，廢水處理數據包括：進水?dāng)?shù)據、出水預設數據，以及廢水處理過程中的藥劑基礎數據、藥劑預設反應數據和藥劑實際反應數據。根據藥劑預設反應數據和藥劑實際反應數據確定修正加藥量，根據廢水處理數據和修正加藥量，確定進水處理過程中各種藥劑的加藥量。本申請中可以根據廢水處理數據和修正加藥量自動確定進水處理過程中各種藥劑的加藥量，相對于人工根據進水情況來動態調整藥劑投加量更具有實時性，效率更高。且在確定各種藥劑的加藥量時還考慮了修正加藥量，使得確定的各種藥劑的加藥量更加準確，可以更好的保證出水水質達標。
應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本申請。
（發明人：王松;李中杰;楊永茂;劉小寶;孫海良;王矩）
