公布日：2022.09.02
申請日：2022.07.15
分類號：C02F3/12(2006.01)I;C02F3/00(2006.01)I;G01N21/84(2006.01)I
摘要

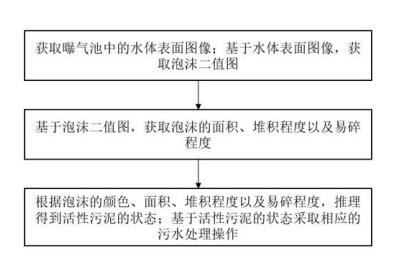

本發明涉及污水處理技術領域，具體涉及一種基于活性污泥泡沫的污水處理方法及系統，該方法包括：獲取曝氣池中的水體表面圖像；基于水體表面圖像，獲取泡沫二值圖；基于泡沫二值圖，獲取泡沫的面積、堆積程度以及易碎程度；根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態；基于活性污泥的狀態采取相應的污水處理操作。相對于現有的獲取活性污泥狀態的方式，本發明基于圖像，根據活性污泥泡沫的狀態來推斷活性污泥的狀態，能夠快速給出對應的活性污泥狀態結果。
權利要求書
1.一種基于活性污泥泡沫的污水處理方法，其特征在于，該方法包括：獲取曝氣池中的水體表面圖像；基于水體表面圖像，獲取泡沫二值圖；基于泡沫二值圖，獲取泡沫的面積、堆積程度以及易碎程度；根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態；基于活性污泥的狀態采取相應的污水處理操作；泡沫的堆積程度的獲取具體為：對泡沫二值圖中的泡沫像素進行聚類，得到若干聚類簇；根據每個簇內泡沫像素與簇中心點的距離計算簇內泡沫的第一堆積程度；對簇中心點進行聚類，得到聚類中心點，根據簇中心點與聚類中心點的距離計算簇間泡沫的第二堆積程度；根據第一堆積程度和第二堆積程度獲取泡沫的堆積程度。
2.如權利要求1所述的基于活性污泥泡沫的污水處理方法，其特征在于，泡沫的易碎程度的獲取具體為：獲取多幀水體表面圖像，進而得到多幀泡沫二值圖；基于多幀泡沫二值圖，根據每個像素位置處像素連續為泡沫像素的連續幀數最大值計算泡沫的易碎程度。
3.如權利要求2所述的基于活性污泥泡沫的污水處理方法，其特征在于，根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態，具體為：將泡沫的顏色、面積、堆積程度以及易碎程度輸入推理模型中，經過推理得到活性污泥的狀態；活性污泥的狀態包括活性污泥老化、活性污泥缺氧、活性污泥過度曝氣。
4.如權利要求3所述的基于活性污泥泡沫的污水處理方法，其特征在于，所述推理模型為全連接神經網絡。
5.一種基于活性污泥泡沫的污水處理系統，其特征在于，該系統包括：二值圖獲取模塊，用于獲取曝氣池中的水體表面圖像；基于水體表面圖像，獲取泡沫二值圖；參數計算模塊，用于基于泡沫二值圖，獲取泡沫的面積、堆積程度以及易碎程度；污泥狀態獲取模塊，用于根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態；基于活性污泥的狀態采取相應的污水處理操作；泡沫的堆積程度的獲取具體為：對泡沫二值圖中的泡沫像素進行聚類，得到若干聚類簇；根據每個簇內泡沫像素與簇中心點的距離計算簇內泡沫的第一堆積程度；對簇中心點進行聚類，得到聚類中心點，根據簇中心點與聚類中心點的距離計算簇間泡沫的第二堆積程度；根據第一堆積程度和第二堆積程度獲取泡沫的堆積程度。
6.如權利要求5所述的基于活性污泥泡沫的污水處理系統，其特征在于，泡沫的易碎程度的獲取具體為：獲取多幀水體表面圖像，進而得到多幀泡沫二值圖；基于多幀泡沫二值圖，根據每個像素位置處像素連續為泡沫像素的連續幀數最大值計算泡沫的易碎程度。
7.如權利要求6所述的基于活性污泥泡沫的污水處理系統，其特征在于，根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態，具體為：將泡沫的顏色、面積、堆積程度以及易碎程度輸入推理模型中，經過推理得到活性污泥的狀態；活性污泥的狀態包括活性污泥老化、活性污泥缺氧、活性污泥過度曝氣。
8.如權利要求7所述的基于活性污泥泡沫的污水處理系統，其特征在于，所述推理模型為全連接神經網絡。
發明內容
為了解決上述技術問題，本發明的目的在于提供一種基于活性污泥泡沫的污水處理方法及系統，所采用的技術方案具體如下：第一方面，本發明一個實施例提供了一種基于活性污泥泡沫的污水處理方法，該方法包括以下具體步驟：獲取曝氣池中的水體表面圖像；基于水體表面圖像，獲取泡沫二值圖；基于泡沫二值圖，獲取泡沫的面積、堆積程度以及易碎程度；根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態；基于活性污泥的狀態采取相應的污水處理操作。
進一步地，泡沫的堆積程度的獲取具體為：對泡沫二值圖中的泡沫像素進行聚類，得到若干聚類簇；根據每個簇內泡沫像素與簇中心點的距離計算簇內泡沫的第一堆積程度；對簇中心點進行聚類，得到聚類中心點，根據簇中心點與聚類中心點的距離計算簇間泡沫的第二堆積程度；根據第一堆積程度和第二堆積程度獲取泡沫的堆積程度。
進一步地，泡沫的易碎程度的獲取具體為：獲取多幀水體表面圖像，進而得到多幀泡沫二值圖；基于多幀泡沫二值圖，根據每個像素位置處像素連續為泡沫像素的連續幀數最大值計算泡沫的易碎程度。
進一步地，根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態，具體為：將泡沫的顏色、面積、堆積程度以及易碎程度輸入推理模型中，經過推理得到活性污泥的狀態；活性污泥的狀態包括活性污泥老化、活性污泥缺氧、活性污泥過度曝氣。
進一步地，所述推理模型為全連接神經網絡。
第二方面，本發明另一個實施例提供了一種基于活性污泥泡沫的污水處理系統，該系統具體包括：二值圖獲取模塊，用于獲取曝氣池中的水體表面圖像；基于水體表面圖像，獲取泡沫二值圖；參數計算模塊，用于基于泡沫二值圖，獲取泡沫的面積、堆積程度以及易碎程度；污泥狀態獲取模塊，用于根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態；基于活性污泥的狀態采取相應的污水處理操作。
進一步地，泡沫的堆積程度的獲取具體為：對泡沫二值圖中的泡沫像素進行聚類，得到若干聚類簇；根據每個簇內泡沫像素與簇中心點的距離計算簇內泡沫的第一堆積程度；對簇中心點進行聚類，得到聚類中心點，根據簇中心點與聚類中心點的距離計算簇間泡沫的第二堆積程度；根據第一堆積程度和第二堆積程度獲取泡沫的堆積程度。
進一步地，泡沫的易碎程度的獲取具體為：獲取多幀水體表面圖像，進而得到多幀泡沫二值圖；基于多幀泡沫二值圖，根據每個像素位置處像素連續為泡沫像素的連續幀數最大值計算泡沫的易碎程度。
進一步地，根據泡沫的顏色、面積、堆積程度以及易碎程度，推理得到活性污泥的狀態，具體為：將泡沫的顏色、面積、堆積程度以及易碎程度輸入推理模型中，經過推理得到活性污泥的狀態；活性污泥的狀態包括活性污泥老化、活性污泥缺氧、活性污泥過度曝氣。
進一步地，所述推理模型為全連接神經網絡。
本發明實施例至少具有如下有益效果：相對于現有的獲取活性污泥狀態的方式，本發明基于圖像，根據活性污泥泡沫的狀態來推斷活性污泥的狀態，能夠快速給出對應的活性污泥狀態結果，過程簡單，且可得到準確的活性污泥的狀態。
（發明人：姚東生;鄒美）
