公布日：2022.10.25
申請日：2022.08.18
分類號：C02F9/10(2006.01)I;C02F101/30(2006.01)N
摘要

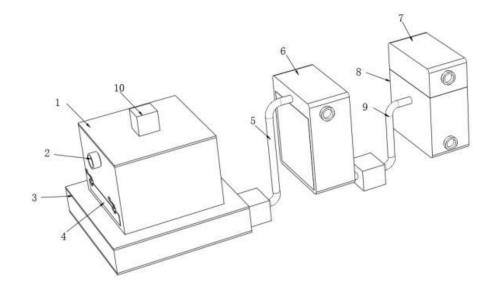

本發明公開了一種工業廢水處理及零排放裝置，包括外殼和連通設置于外殼一側的進水管，所述外殼的內部滑動設置有過濾網，所述過濾網底部從內往外依次套接有第一活性炭板、第二活性炭板和第三活性炭板；當過濾網向上移動時，帶動第三活性炭板，使得第一活性炭板、第二活性炭板和第三活性炭板在垂直方向上展開；通過過濾網可以帶動第三活性炭板向上移動，從而通過頂板與隔板之間的相互連接帶動第二活性炭板向上移動，進而使得第一活性炭板、第二活性炭板和第三活性炭板在垂直方向上展開，此時待處理的廢水可以同時穿過第一活性炭板、第二活性炭板和第三活性炭板，由于水流較緩，以此廢水與活性炭之間具有充足的時間反應，從而提高凈化效果。
權利要求書
1.一種工業廢水處理及零排放裝置，包括外殼和連通設置于外殼一側的進水管，所述外殼的內部滑動設置有過濾網，其特征在于：所述過濾網底部從內往外依次套接有第一活性炭板、第二活性炭板和第三活性炭板；當過濾網向上移動時，同步帶動第三活性炭板向上移動，使得第一活性炭板、第二活性炭板和第三活性炭板在垂直方向上展開，當過濾網向下移動時，帶動第三活性炭板向下移動，使得第一活性炭板、第二活性炭板和第三活性炭板相互重疊；所述第一活性炭板的頂部和底端均固定連接有底板，所述第二活性炭板的頂部和底部均固定連接有隔板，所述第三活性炭板的頂部和底部均固定連接有頂板，所述隔板設置于頂板和底板之間，且垂直方向上頂板、隔板與底板相互重疊，所述頂板卡合在隔板的頂部，所述隔板卡合在底板的頂部，位于第三活性炭板頂端的頂板與過濾網固定連接，且位于第三活性炭板底端的頂板與外殼的內壁之間形成導流通道，所述第三活性炭板頂端的頂板與外殼的內壁相接觸，所述外殼的底部固定連接有基座，所述基座與外殼相互連通，所述基座的內徑大于外殼的內徑；位于第一活性炭板底端的底板通過焊接或者螺栓的連接方式與基座底部固定連接；所述外殼的頂部固定連接有電機，所述電機的輸出軸上傳動連接有絲桿，所述絲桿穿入外殼并與其轉動連接，所述過濾網的頂部固定連接有套筒，所述絲桿與套筒螺紋連接；所述第一活性炭板、第二活性炭板和第三活性炭板均設置為“回”字狀；所述頂板、隔板和底板均同樣設置為“回”字狀。
2.根據權利要求1所述的一種工業廢水處理及零排放裝置，其特征在于：位于第一活性炭板頂端的底板以及位于第二活性炭板頂端的隔板外側面上均開設有凹槽，所述凹槽處設置有刷毛，所述刷毛分別與第二活性炭板和第三活性炭板相接觸，位于第三活性炭板底端的頂板與第二活性炭板之間、位于第二活性炭板底端的隔板與第一活性炭板之間均設置有間隙，所述第一活性炭板與第二活性炭板之間、第二活性炭板與第三活性炭板之間均形成有密封腔室。
3.根據權利要求2所述的一種工業廢水處理及零排放裝置，其特征在于：所述底板和隔板位于刷毛的頂端均設置有凸起，且凸起分別與第二活性炭板和第三活性炭板相接觸，使得當?shù)谝换钚蕴堪�、第二活性炭板和第三活性炭板展開時，密封腔室內部的氣體能夠通過間隙排出。
4.根據權利要求1所述的一種工業廢水處理及零排放裝置，其特征在于：所述外殼一側開設有進水口，所述外殼靠近進水口的一側開設有排料槽，所述排料槽處鉸接有封板。
5.根據權利要求1所述的一種工業廢水處理及零排放裝置，其特征在于：所述基座一側設置有第一水泵，所述第一水泵的輸入端和基座底面之間連通設置有排水管，所述第一水泵的輸出端連接有第一導流管。
發明內容
本發明的目的在于提供一種工業廢水處理及零排放裝置，以解決上述背景技術中提出的現有裝置通過活性炭過濾網對廢水進行物理吸附，但是在實際使用過程中，廢水的流速并不是一個恒定值，當廢水的流速較快時，其通過活性炭過濾網的時間較短，從而導致廢水與活性炭之間的接觸時間較短，在短時間內活性炭并不能夠完成對廢水中有機物的吸附，導致其處理效果大打折扣問題。
基于上述思路，本發明提供如下技術方案：包括外殼和連通設置于外殼一側的進水管，所述外殼的內部滑動設置有過濾網，所述過濾網底部從內往外依次套接有第一活性炭板、第二活性炭板和第三活性炭板；
當過濾網向上移動時，同步帶動第三活性炭板向上移動，使得第一活性炭板、第二活性炭板和第三活性炭板在垂直方向上展開，當過濾網向下移動時，帶動第三活性炭板向下移動，使得第一活性炭板、第二活性炭板和第三活性炭板相互重疊。
作為本發明進一步的方案：所述第一活性炭板的頂部和底端均固定連接有底板，所述第二活性炭板的頂部和底部均固定連接有隔板，所述第三活性炭板的頂部和底部均固定連接有頂板，所述隔板設置于頂板和底板之間，且垂直方向上頂板、隔板與底板相互重疊，所述頂板卡合在隔板的頂部，所述隔板卡合在底板的頂部，位于第三活性炭板頂端的頂板與過濾網固定連接，且位于第三活性炭板底端的頂板與外殼的內壁之間形成導流通道，所述第三活性炭板頂端的頂板與外殼的內壁相接觸，所述外殼的底部固定連接有基座，所述基座與外殼相互連通，所述基座的內徑大于外殼的內徑。
作為本發明進一步的方案：位于第一活性炭板頂端的底板以及位于第二活性炭板頂端的隔板外側面上均開設有凹槽，所述凹槽處設置有刷毛，所述刷毛分別與第二活性炭板和第三活性炭板相接觸，位于第三活性炭板底端的頂板與第二活性炭板之間、位于第二活性炭板底端的隔板與第一活性炭板之間均設置有間隙，所述第一活性炭板與第二活性炭板之間、第二活性炭板與第三活性炭板之間均形成有密封腔室。
作為本發明進一步的方案：所述底板和隔板位于刷毛的頂端均設置有凸起，且凸起分別與第二活性炭板和第三活性炭板相接觸，使得當?shù)谝换钚蕴堪�、第二活性炭板和第三活性炭板展開時，密封腔室內部的氣體能夠通過間隙排出。
作為本發明進一步的方案：所述外殼一側開設有進水口，所述外殼靠近進水口的一側開設有排料槽，所述排料槽處鉸接有封板。
作為本發明進一步的方案：所述外殼的頂部固定連接有電機，所述電機的輸出軸上傳動連接有絲桿，所述絲桿穿入外殼并與其轉動連接，所述過濾網的頂部固定連接有套筒，所述絲桿與套筒螺紋連接。
作為本發明進一步的方案：位于第一活性炭板底端的底板通過焊接或者螺栓的連接方式與基座底部固定連接。
作為本發明進一步的方案：所述第一活性炭板、第二活性炭板和第三活性炭板均設置為“回”字狀。
作為本發明進一步的方案：所述基座一側設置有第一水泵，所述第一水泵的輸入端和基座底面之間連通設置有排水管，所述第一水泵的輸出端連接有第一導流管。
與現有技術相比，本發明的有益效果是：廢水經過過濾網到達第一活性炭板的內側，之后依次穿過第一活性炭板、第二活性炭板和第三活性炭板進行過濾，可以對廢水中雜質以及有機物進行吸收，由于水流較急，因此通過將第一活性炭板、第二活性炭板和第三活性炭板進行重疊，以增加廢水與活性炭的接觸時間，從而提高凈化效果，而當水流較緩時，可以帶動過濾網向上移動，此時通過過濾網可以帶動第三活性炭板向上移動，從而通過頂板與隔板之間的相互連接帶動第二活性炭板向上移動，進而使得第一活性炭板、第二活性炭板和第三活性炭板在垂直方向上展開，此時待處理的廢水可以同時穿過第一活性炭板、第二活性炭板和第三活性炭板，由于水流較緩，以此廢水與活性炭之間具有充足的時間反應，從而提高凈化效果。
（發明人：周亮;譚珞萍;夏觀強;周麗麗）
