公布日：2022.11.22

申請日：2022.09.25

分類號：B01D21/02(2006.01)I;B01D21/28(2006.01)I

摘要

本發明公開了一種洗沙廢水重力濃縮防沉積裝置，其濃縮罐體為立式罐體，濃縮罐體的頂部?jī)?nèi)設置著溢流堰槽，濃縮罐體頂部一側壁上設置著上清液排出口，溢流堰槽中心處的濃縮罐體內豎向設置著穩流中心筒，穩流中心筒下端筒壁上設置著污泥出口，穩流中心筒下端固接著一個圓錐形的反射板，反射板下方的濃縮罐體中心內豎向設置著所述的潛水減速電機，濃縮罐體底部呈倒圓錐形，濃縮罐體底部?jī)?nèi)設置著防沉積裝置，防沉積裝置的中心軸與潛水減速電機轉軸相連，防沉積裝置的轉速為2轉/分鐘，濃縮罐體底部中心設置著排泥口；溢流堰槽下方的穩流中心筒與濃縮罐體壁之間穿有一根廢水入口管，廢水入口管的管口彎曲朝向穩流中心筒的頂端。

權利要求書

1.一種洗沙廢水重力濃縮防沉積裝置，包括濃縮罐體以及潛水減速電機，其特征是：濃縮罐體為立式罐體，濃縮罐體的頂部?jī)?nèi)設置著溢流堰槽，濃縮罐體頂部一側壁上設置著上清液排出口，溢流堰槽中心處的濃縮罐體內豎向設置著穩流中心筒，穩流中心筒下端筒壁上設置著污泥出口，穩流中心筒下端固接著一個圓錐形的反射板，反射板下方的濃縮罐體中心內豎向設置著所述的潛水減速電機，濃縮罐體底部呈倒圓錐形，濃縮罐體底部?jī)?nèi)設置著呈倒圓錐形的防沉積裝置，防沉積裝置的中心軸與潛水減速電機轉軸相連，防沉積裝置的轉速為2轉/分鐘，濃縮罐體底部中心設置著排泥口；溢流堰槽下方的穩流中心筒與濃縮罐體壁之間水平穿有一根廢水入口管，廢水入口管的管口彎曲朝向穩流中心筒的頂端。

發明內容

本發明的目的在于提供一種洗沙廢水重力濃縮防沉積裝置，洗沙廢水中的污泥經濃縮沉淀后進入污泥脫水設備，進而有效降低污泥脫水設備的負荷，大大提高泥餅的含固率，實現洗沙污泥減量化的目的。

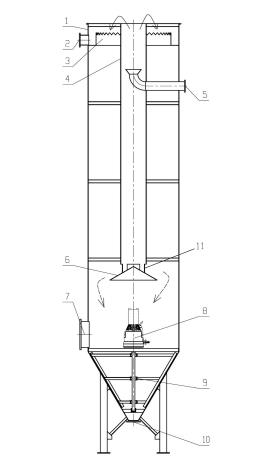

本發明一種洗沙廢水重力濃縮防沉積裝置，具體技術方案為：包括濃縮罐體以及潛水減速電機，濃縮罐體為立式罐體，濃縮罐體的頂部?jī)?nèi)設置著溢流堰槽，濃縮罐體頂部一側壁上設置著上清液排出口，溢流堰槽中心處的濃縮罐體內豎向設置著穩流中心筒，穩流中心筒下端筒壁上設置著污泥出口，穩流中心筒下端固接著一個圓錐形的反射板，反射板下方的濃縮罐體中心內豎向設置著所述的潛水減速電機，濃縮罐體底部呈倒圓錐形，濃縮罐體底部?jī)?nèi)設置著呈倒圓錐形的防沉積裝置，防沉積裝置的中心軸與潛水減速電機轉軸相連，防沉積裝置的轉速為2轉/分鐘，濃縮罐體底部中心設置著排泥口；溢流堰槽下方的穩流中心筒與濃縮罐體壁之間水平穿有一根廢水入口管，廢水入口管的管口彎曲朝向穩流中心筒的頂端。

本發明工作過程：洗沙廢水通過濃縮罐廢水入口進入穩流中心筒，受重力作用經穩流中心筒底部的反射板進入濃縮罐；水流方向與污泥顆粒沉淀方向相反，上清液則從濃縮罐頂部溢流堰槽匯集通過上清液排出口排出，沉淀后的污泥則從錐體罐底排泥口排出，污泥防沉積裝置在潛水減速電機的驅動下以2轉/分鐘的速度做連續旋轉運動，防止污泥沉積同時，采用極低的轉速實現正常的污泥沉降過程，且不影響上清液出水水質。

本發明中的高效重力濃縮罐體采用占地更少的立式結構，底部設有污泥防沉積裝置。洗沙廢水經加藥調理后進入重力濃縮罐體穩流中心筒，通過穩流中心筒底部的反射板緩慢進入濃縮罐，水流方向與污泥顆粒沉淀方向相反，上清液則從濃縮罐頂部溢流堰槽匯集排出，沉淀后污泥則從錐體罐底排出。由于沉淀污泥具有粘性大、極易沉積的特點，現有設備運行時極易造成罐底污泥沉積，導致無法正常連續排泥，進而嚴重影響正常生產工藝。由此本發明所述污泥防沉積裝置應運而生，防止污泥沉積保證濃縮排泥正常連續運行。

本發明利用高效濃縮罐及防沉積裝置在運行時防止污泥沉積且不影響上清液出水水質，上清液回收再利用大大節約了工程用水量。分離出來的泥餅，運輸轉載方便，也可進行二次利用。本發明裝置處理量大，操作簡單，工作效率高，動能消耗少，處理成本低。與現有技術相比，本發明：1、高效濃縮罐采用立式筒身加錐體罐底結構，有效降低占地面積；2、防沉積裝置采用潛水減速電機取代傳統罐頂安裝電機減速機，省去長中心傳動軸，安裝簡單，零部件加工制造難度低；3、可以高效穩定持續運行，不擔心停產造成罐底污泥沉積，大大降低人工成本；4、；潛水電機輸出轉速為2轉/分鐘，極低的轉速保證正常排泥防沉積且不影響上清液出水；5、減少后續處理的負擔，有效提高污泥脫水設備的產能；6、結構簡單便于拆卸安裝和維修。

（發明人：張雪海;辛政君;馬彥峰）
