公布日：2022.11.29
申請日：2022.08.18
分類號：C02F9/02(2006.01)I;C02F1/28(2006.01)N;C02F1/44(2006.01)N
摘要
本發明涉及廢水處理技術領域,公開了一種生化反應的廢水高效處理裝置，本發明包括處理池、濾板、抽水集管、拔桿，處理池向上敞口，濾板間隔架設在處理池內，處理池的兩端底部對稱設有固體廢物沉槽，固體廢物沉槽上固定設有與其內腔連通的固體廢物排管且固體廢物排管內設有通止閥，處理池的內壁前后對稱固定設有滑槽框。本發明通過將PVDF濾板插入至導向肋板內然后在PVDF濾板與硬質外框板之間的空隙處裝填活性炭填料，然后將濾板間隔架設在處理池的上端面，并采用軟管將濾板與分管頭連通，將沉積于處理池底壁的固體廢物推入固體廢物沉槽內并在累積一定程度后由固體廢物排管處排出，保證處理池內的渾濁度始終處于指定濃度內，有利于提高過濾速度。
權利要求書

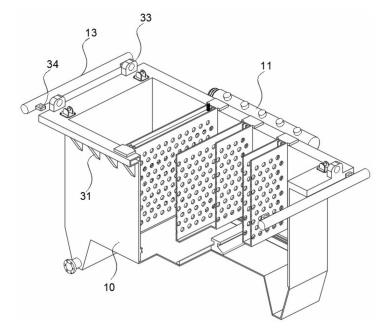

1.一種生化反應的廢水高效處理裝置，包括處理池(10)，其特征在于：還包括濾板(39)、抽水集管(11)、拔桿(13)，所述處理池(10)向上敞口，所述濾板(39)間隔架設在所述處理池(10)內，所述處理池(10)的兩端底部對稱設有固體廢物沉槽(25)，所述固體廢物沉槽(25)上固定設有與其內腔連通的固體廢物排管(35)且所述固體廢物排管(35)內設有通止閥，所述處理池(10)的內壁前后對稱固定設有滑槽框(16)，所述滑槽框(16)內滑動設有插板(18)，所述插板(18)的下端固定設有刮板(17)，所述刮板(17)的下端面與所述處理池(10)的內底壁相抵，所述處理池(10)的兩端內壁前后對稱固定設有第二滑輪座(15)，所述處理池(10)的上端面四角固定設有第一滑輪座(14)和第二帶孔凸緣塊(33)，所述拔桿(13)上對稱固定設有第一帶孔凸緣塊(34)，所述插板(18)兩端面前后對稱固定設有帶孔拔桿(19)且所述帶孔拔桿(19)上栓接設有纜繩且纜繩繞過所述第二滑輪座(15)后在繞過第一滑輪座(14)并穿過所述第二帶孔凸緣塊(33)后與所述第一帶孔凸緣塊(34)固定連接，所述抽水集管(11)固定在所述處理池(10)的外側壁上所述抽水集管(11)的主管頭與抽水泵連接，所述抽水集管(11)上間隔串接設有分管頭(12)，所述濾板(39)內設有空腔且所述濾板(39)上固定設有與其內部空腔連通的插管(29)，所述分管頭(12)與所述插管(29)之間通過軟管連接。
2.根據權利要求1所述的一種生化反應的廢水高效處理裝置，其特征在于：所述濾板(39)包括硬質外框板(26)和PVDF濾板(28)，所述硬質外框板(26)向上敞口且所述硬質外框板(26)的上端敞口高于處理廢水液面，所述硬質外框板(26)的前后端面上均布設有貫穿式的孔，所述硬質外框板(26)的上端對稱固定設有架設于所述處理池(10)的上端面上的掛耳(32)，所述硬質外框板(26)的內壁對稱固定設有供所述PVDF濾板(28)卡入的導向肋板(27)。
3.根據權利要求2所述的一種生化反應的廢水高效處理裝置，其特征在于：所述PVDF濾板(28)包括外框(37)和PVDF濾膜(38)，其中所述外框(37)前后貫穿，所述PVDF濾膜(38)前后對稱固定在所述外框(37)內且所述PVDF濾膜(38)之間設有空腔，所述插管(29)固定在所述外框(37)上且與所述PVDF濾膜(38)之間的空腔連通。
4.根據權利要求3所述的一種生化反應的廢水高效處理裝置，其特征在于：所述PVDF濾板(28)的前后端面與所述硬質外框板(26)的前后內壁面之間設有空隙且在此空隙處裝填有活性炭填料。
5.根據權利要求4所述的一種生化反應的廢水高效處理裝置，其特征在于：所述第二滑輪座(15)包括第二基板(20)、第二支板(24)、第二轉輥(23)，所述第二支板(24)左右對稱固定在所述第二基板(20)的同一側端面上，所述第二轉輥(23)的兩端轉動設置在所述第二支板(24)上，所述刮板(17)的纜繩由所述第二轉輥(23)與所述第二基板(20)之間穿過。
6.根據權利要求1-5任意一項所述的一種生化反應的廢水高效處理裝置，其特征在于：所述處理池(10)的側壁上焊接固定設有支臂肋板(30)且所述支臂肋板(30)上設有向上開口的半圓狀缺口供所述抽水集管(11)架設。
7.根據權利要求5所述的一種生化反應的廢水高效處理裝置，其特征在于：所述第一滑輪座(14)包括第一基板(36)、第一轉輥(22)、第一支板(21)，所述第一支板(21)左右對稱固定在所述第一基板(36)的同一側端面上，所述第一轉輥(22)的兩端轉動設置在所述第一支板(21)上，所述刮板(17)的纜繩由所述第一轉輥(22)的上方繞過。
8.根據權利要求7所述的一種生化反應的廢水高效處理裝置，其特征在于：所述第一基板(36)的四角固定設有供螺栓緊固用的螺紋孔，所述第二基板(20)的四角固定設有供螺栓緊固用的螺紋孔，所述第一基板(36)通過螺栓固定在所述處理池(10)的上端面，所述第二基板(20)通過螺栓固定在所述處理池(10)的內壁。
9.根據權利要求1或2或3或4或5或7或8所述的一種生化反應的廢水高效處理裝置，其特征在于：所述處理池(10)的上端面與所述處理池(10)的外側壁之間焊接固定設有三角肋板(31)，裝配好的所述濾板(39)的下端面高于所述滑槽框(16)的上端面。
發明內容
本發明要解決的技術問題是：為了克服上述中存在的問題，提供了一種生化反應的廢水高效處理裝置，其解決了上述等問題。
本發明解決其技術問題是采取以下技術方案實現的：
一種生化反應的廢水高效處理裝置，包括處理池、濾板、抽水集管、拔桿，所述處理池向上敞口，所述濾板間隔架設在所述處理池內，所述處理池的兩端底部對稱設有固體廢物沉槽，所述固體廢物沉槽上固定設有與其內腔連通的固體廢物排管且所述固體廢物排管內設有通止閥，所述處理池的內壁前后對稱固定設有滑槽框，所述滑槽框內滑動設有插板，所述插板的下端固定設有刮板，所述刮板的下端面與所述處理池的內底壁相抵，所述處理池的兩端內壁前后對稱固定設有第二滑輪座，所述處理池的上端面四角固定設有第一滑輪座和第二帶孔凸緣塊，所述拔桿上對稱固定設有第一帶孔凸緣塊，所述插板兩端面前后對稱固定設有帶孔拔桿且所述帶孔拔桿上栓接設有纜繩且纜繩繞過所述第二滑輪座后在繞過第一滑輪座并穿過所述第二帶孔凸緣塊后與所述第一帶孔凸緣塊固定連接，所述抽水集管固定在所述處理池的外側壁上所述抽水集管的主管頭與抽水泵連接，所述抽水集管上間隔串接設有分管頭，所述濾板內設有空腔且所述濾板上固定設有與其內部空腔連通的插管，所述分管頭與所述插管之間通過軟管連接。
在一種實施例中，所述濾板包括硬質外框板和PVDF濾板，所述硬質外框板向上敞口且所述硬質外框板的上端敞口高于處理廢水液面，所述硬質外框板的前后端面上均布設有貫穿式的孔，所述硬質外框板的上端對稱固定設有架設于所述處理池的上端面上的掛耳，所述硬質外框板的內壁對稱固定設有供所述PVDF濾板卡入的導向肋板。
在一種實施例中，所述PVDF濾板包括外框和PVDF濾膜，其中所述外框前后貫穿，所述PVDF濾膜前后對稱固定在所述外框內且所述PVDF濾膜之間設有空腔，所述插管固定在所述外框上且與所述PVDF濾膜之間的空腔連通。
在一種實施例中，所述PVDF濾板的前后端面與所述硬質外框板的前后內壁面之間設有空隙且在此空隙處裝填有活性炭填料。
在一種實施例中，所述第二滑輪座包括第二基板、第二支板、第二轉輥，所述第二支板左右對稱固定在所述第二基板的同一側端面上，所述第二轉輥的兩端轉動設置在所述第二支板上，拉動所述刮板的纜繩由所述第二轉輥與所述第二基板之間穿過。
在一種實施例中，所述處理池的側壁上焊接固定設有支臂肋板且所述支臂肋板上設有向上開口的半圓狀缺口供所述抽水集管架設于內。
在一種實施例中，所述第一滑輪座包括第一基板、第一轉輥、第一支板，所述第一支板左右對稱固定在所述第一基板的同一側端面上，所述第一轉輥的兩端轉動設置在所述第一支板上，拉動所述刮板的纜繩由所述第一轉輥的上方繞過。
在一種實施例中，所述第一基板的四角固定設有供螺栓緊固用的螺紋孔，所述第二基板的四角固定設有供螺栓緊固用的螺紋孔，所述第一基板通過螺栓固定在所述處理池的上端面，所述第二基板通過螺栓固定在所述處理池的內壁。
在一種實施例中，所述處理池的上端面與所述處理池的外側壁之間焊接固定設有三角肋板，裝配好的所述濾板的下端面高于所述滑槽框的上端面。
本發明的優點和積極效果是：通過將所述PVDF濾板插入至所述導向肋板內然后在所述PVDF濾板與所述硬質外框板之間的空隙處裝填活性炭填料，然后將所述濾板間隔架設在所述處理池的上端面，并采用軟管將所述濾板與所述分管頭連通，廢水進入所述處理池后在負壓作用下穿過活性炭填料和所述PVDF濾膜并由所述插管流轉至所述抽水集管內并被抽走至下一工序，在處理過程中通過拉動兩側的所述拔桿使得所述刮板在纜繩的拉動作用下沿所述滑槽框的軌跡往復滑動，將沉積于所述處理池底壁的固體廢物推入所述固體廢物沉槽內并在累積一定程度后由所述固體廢物排管處排出，保證所述處理池內的渾濁度始終處于指定濃度內，有利于提高過濾速度，該結構設計相比現有的二級或三級沉淀式處理方式而言可更快的對廢水進行處理，廢水流轉管路長度大大降低，集中性更高使得管路設計、安裝、檢修難度大大降低。
（發明人：沈?qū)W拯;魏曉鳴;張國劍;沈一成;李立新）
