公布日：2022.10.14
申請日：2022.08.12
分類號：C02F9/10(2006.01)I;C01D3/04(2006.01)I;C01D3/06(2006.01)I;C01F11/24(2006.01)I;C02F1/04(2006.01)N;C02F1/38(2006.01)N;
C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F101/10(2006.01)N;C02F101/12(2006.01)N;C02F101/20(2006.01)N
摘要

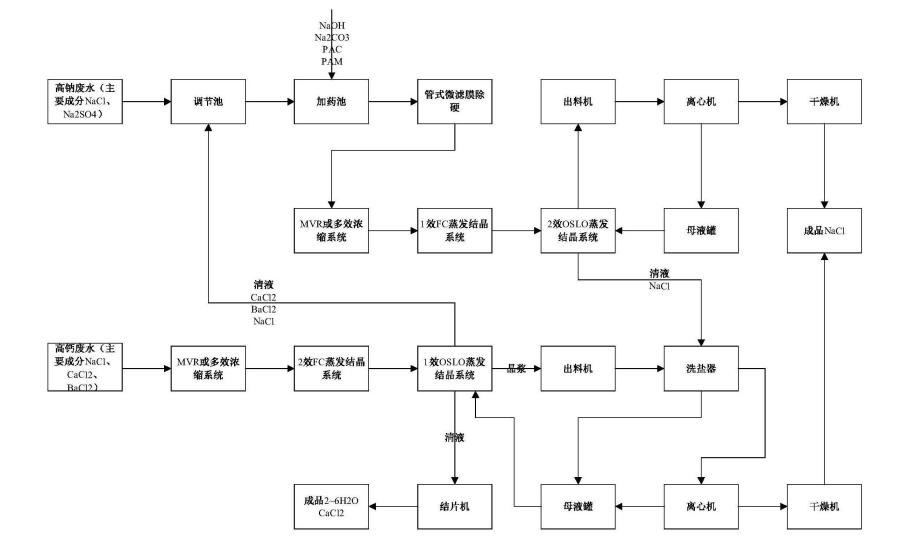

本申請涉及一種多晶硅行業廢水處理工藝，屬于廢水處理的技術領域，其包括以下步驟：高鈣廢水依次經過蒸發濃縮、高溫結晶后得到高鈣廢水結晶清液和高鈣廢水結晶晶漿，高鈣廢水結晶清液經過結片機處理產出含結晶水的氯化鈣，高鈣廢水結晶晶漿經過離心后分離得到高鈣廢水離心母液和高鈣廢水離心濕固料，高鈣廢水離心濕固料經過干燥處理后產出氯化鈉，高鈣廢水離心母液再循環進行高溫結晶直至高鈣廢水離心濕固料的分離量最終趨近于無；高鈉廢水依次經過鹽分轉化、加藥除雜、蒸發結晶的步驟后，最終產出氯化鈉。本申請能夠?qū)U水中的離子資源進行廢物利用，具有減小污水處理中心負擔、減小廢水處理整體成體的效果。
權利要求書
1.一種多晶硅行業廢水處理工藝，其特征在于，包括以下步驟：高鈣廢水依次經過蒸發濃縮、高溫結晶后得到高鈣廢水結晶清液和高鈣廢水結晶晶漿，高鈣廢水結晶清液經過結片機處理產出含結晶水的氯化鈣，高鈣廢水結晶晶漿經過離心后分離得到高鈣廢水離心母液和高鈣廢水離心濕固料，高鈣廢水離心濕固料經過干燥處理后產出氯化鈉，高鈣廢水離心母液再循環進行高溫結晶直至高鈣廢水離心濕固料的分離量最終趨近于無；高鈉廢水依次經過鹽分轉化、加藥除雜、蒸發結晶的步驟后，最終產出氯化鈉。
2.根據權利要求1所述的一種多晶硅行業廢水處理工藝，其特征在于：所述鹽分轉化的步驟中，將高鈣廢水結晶清液加入到高鈉廢水中，利用高鈣廢水結晶清液中的鈣離子和鋇離子去除高鈉廢水中的硫酸根。
3.根據權利要求2所述的一種多晶硅行業廢水處理工藝，其特征在于：所述加藥除雜的步驟中，加入氫氧化鈉對高鈉廢水的少量重金屬離子結合生成沉淀物，加入碳酸鈉對高鈣廢水結晶清液中的氯化鈣和氯化鋇除雜，生成碳酸鈣沉淀、碳酸鋇沉淀以及氯化鈉，加入絮凝劑，經過絮凝沉降后過濾，過濾后的高鈉廢水中氯化鈉得到提純。
4.根據權利要求2所述的一種多晶硅行業廢水處理工藝，其特征在于：高鈉廢水經過所述蒸發結晶的步驟后形成高鈉廢水結晶清液和高鈉廢水結晶晶漿，高鈉廢水結晶晶漿經過離心后得到高鈉廢水離心母液和高鈉廢水離心濕固料，高鈉廢水離心濕固料經過干燥處理后產出氯化鈉，高鈉廢水離心母液再循環進行蒸發結晶直至高鈉廢水離心濕固料的分離量最終趨近于無。
5.根據權利要求4所述的一種多晶硅行業廢水處理工藝，其特征在于：高鈣廢水結晶晶漿在離心前，將高鈉廢水結晶清液加入高鈣廢水結晶晶漿中，利用高鈉廢水結晶清液對高鈣廢水結晶晶漿進行洗滌，將鈣離子和鋇離子洗滌下來。
6.根據權利要求5所述的一種多晶硅行業廢水處理工藝，其特征在于：在進行高鈣廢水結晶晶漿的洗滌時，將高鈣廢水結晶晶漿送入洗鹽器，再將高鈉廢水結晶清液加入到洗鹽器中。
7.根據權利要求6所述的一種多晶硅行業廢水處理工藝，其特征在于：所述洗鹽器包括機架(1)，所述機架(1)上設有進料倉(3)和洗鹽倉(2)，所述進料倉(3)用于注入高鈣廢水結晶晶漿，所述進料倉(3)的下端設有放料管(31)，所述放料管(31)上設有放料閥(311)，所述放料管(31)的下端連通有多個斜管(32)，所述斜管(32)遠離放料管(31)的一端為自身的最低處且設于所述洗鹽倉(2)內，所述斜管(32)遠離洗鹽倉(2)底壁的一側底端設有淘洗開口(321)，所述機架(1)上設有多個主高壓管道(22)，所述主高壓管道(22)內通入有高鈉廢水結晶清液，所述主高壓管道(22)的輸出端設有主噴頭(221)，所述主噴頭(221)朝向淘洗開口(321)設置，所述洗鹽倉(2)的底部設有出液管(23)，所述出液管(23)上設有出液閥(231)，所述出液管(23)靠近洗鹽倉(2)的一端設有濾板(232)，所述洗鹽倉(2)內設有次噴頭(241)，所述次噴頭(241)朝向濾板(232)設置，所述洗鹽倉(2)內設有推料板(25)，所述推料板(25)與洗鹽倉(2)滑移連接，所述洗鹽倉(2)上設有驅動源(26)，所述驅動源(26)的輸出端穿入洗鹽倉(2)且與推料板(25)固定連接，所述洗鹽倉(2)遠離驅動源(26)的一側設有出料口(27)，所述出料口(27)處設有擋板(271)。
8.根據權利要求7所述的一種多晶硅行業廢水處理工藝，其特征在于：所述推料板(25)的頂端設有弧形板(251)，所述弧形板(251)遠離驅動源(26)一側的弧形面的上端與洗鹽倉(2)靠近驅動源(26)的一側內壁抵接，所述弧形板(251)的最高處低于次噴頭(241)的最低處。
9.根據權利要求7所述的一種多晶硅行業廢水處理工藝，其特征在于：所述斜管(32)靠近洗鹽倉(2)底壁的一側底端設有若干個淘洗篩孔(322)，所述斜管(32)上設有葉輪(3231)，所述葉輪(3231)與斜管(32)轉動連接，所述葉輪(3231)設于淘洗篩孔(322)的上方。
10.根據權利要求7所述的一種多晶硅行業廢水處理工藝，其特征在于：所述斜管(32)內設有復位彈簧(324)，所述復位彈簧(324)的一端與斜管(32)的內壁固定連接，另一端設有疏通板(325)，所述疏通板(325)上設有疏通孔(3251)，所述疏通板(325)與斜管(32)的內壁滑移連接，所述疏通板(325)上設有引出桿(3253)，所述斜管(32)上設有供引出桿(3253)穿出的切槽(3254)，所述斜管(32)上套設有滑圈(327)，所述滑圈(327)與引出桿(3253)固定連接。
發明內容為了改善上述技術問題，本申請?zhí)峁┮环N多晶硅行業廢水處理工藝。
本申請?zhí)峁┑囊环N多晶硅行業廢水處理系統，采用如下的技術方案：一種多晶硅行業廢水處理工藝，包括以下步驟：高鈣廢水依次經過蒸發濃縮、高溫結晶后得到高鈣廢水結晶清液和高鈣廢水結晶晶漿，高鈣廢水結晶清液經過結片機處理產出含結晶水的氯化鈣，高鈣廢水結晶晶漿經過離心后分離得到高鈣廢水離心母液和高鈣廢水離心濕固料，高鈣廢水離心濕固料經過干燥處理后產出氯化鈉，高鈣廢水離心母液再循環進行高溫結晶直至高鈣廢水離心濕固料的分離量最終趨近于無；高鈉廢水依次經過鹽分轉化、加藥除雜、蒸發結晶的步驟后，最終產出氯化鈉。
通過采用上述技術方案，高鈣廢水和高鈉廢水分別進行處理，減小了污水處理中心的負擔。高鈣廢水最終產出氯化鈉和含結晶水的氯化鈣，高鈉廢水最終產出氯化鈉，而氯化鈉和含結晶水的氯化鈣都能夠作為融雪劑使用，有效地利用了高鈣廢水和高鈉廢水中的離子資源，從而減少廢水處理的整體成本。
可選的，所述鹽分轉化的步驟中，將高鈣廢水結晶清液加入到高鈉廢水中，利用高鈣廢水結晶清液中的鈣離子和鋇離子去除高鈉廢水中的硫酸根。
通過采用上述技術方案，高鈣廢水結晶清液加入到高鈉廢水中后，氯化鈣與氯化鋇分別能與硫酸鈉發生化學反應，生成硫酸鈣和氯化鈉以及硫酸鋇和氯化鈉，而硫酸鈣微溶于水，硫酸鋇不溶于水，過濾完后可以去除高鈉廢水中的大部分硫酸根。
可選的，所述加藥除雜的步驟中，加入氫氧化鈉對高鈉廢水的少量重金屬離子結合生成沉淀物，加入碳酸鈉對高鈣廢水結晶清液中的氯化鈣和氯化鋇除雜，生成碳酸鈣沉淀、碳酸鋇沉淀以及氯化鈉，加入絮凝劑，經過絮凝沉降后過濾，過濾后的高鈉廢水中氯化鈉得到提純。
通過采用上述技術方案，通過加入氫氧化鈉對高鈉廢水的少量重金屬離子結合生成沉淀物，經過過濾后可以減小高鈉廢水中重金屬離子的含量。加入碳酸鈉對加入的高鈣廢水結晶清液中的氯化鈣和氯化鋇除雜，加入絮凝劑便于高鈉廢水中的細小沉淀微粒凝聚成大塊的絮狀沉淀，加快沉淀沉降過程，有利于對高鈉廢水中的沉淀進行過濾分離。
可選的，高鈉廢水經過所述蒸發結晶的步驟后形成高鈉廢水結晶清液和高鈉廢水結晶晶漿，高鈉廢水結晶晶漿經過離心后得到高鈉廢水離心母液和高鈉廢水離心濕固料，高鈉廢水離心濕固料經過干燥處理后產出氯化鈉，高鈉廢水離心母液再循環進行蒸發結晶直至高鈉廢水離心濕固料的分離量最終趨近于無。
通過采用上述技術方案，通過將高鈉廢水離心母液反復地進行蒸發結晶，可以提高高鈉廢水中氯化鈉的產出量并有效降低高鈉廢水中的含鹽量。
可選的，高鈣廢水結晶晶漿在離心前，將高鈉廢水結晶清液加入高鈣廢水結晶晶漿中，利用高鈉廢水結晶清液對高鈣廢水結晶晶漿進行洗滌，將鈣離子和鋇離子洗滌下來。
通過采用上述技術方案，由于高鈉廢水結晶清液為較純的氯化鈉飽和溶液，加入高鈣廢水結晶晶漿中后，高鈣廢水結晶晶漿中的氯化鈉不會溶于高鈉廢水結晶清液中，而高鈣廢水結晶晶漿中的氯化鋇和氯化鈣能夠溶于高鈉廢水結晶清液中，從而可以提高高鈣廢水產出氯化鈉的純度。
可選的，在進行高鈣廢水結晶晶漿的洗滌時，將高鈣廢水結晶晶漿送入洗鹽器，再將高鈉廢水結晶清液加入到洗鹽器中。
通過采用上述技術方案，洗鹽器為高鈣廢水結晶晶漿的洗滌提供了洗滌的場所，提高了高鈣廢水結晶晶漿的洗滌效率。
可選的，所述洗鹽器包括機架，所述機架上設有進料倉和洗鹽倉，所述進料倉用于注入高鈣廢水結晶晶漿，所述進料倉的下端設有放料管，所述放料管上設有放料閥，所述放料管的下端連通有多個斜管，所述斜管遠離放料管的一端為自身的最低處且設于所述洗鹽倉內，所述斜管遠離洗鹽倉底壁的一側底端設有淘洗開口，所述洗鹽倉上設有多個主高壓管道，所述主高壓管道內通入有高鈉廢水結晶清液，所述主高壓管道的輸出端設有主噴頭，所述主噴頭朝向淘洗開口設置，所述洗鹽倉的底部設有出液管，所述出液管上設有出液閥，所述出液管靠近洗鹽倉的一端設有濾板，所述洗鹽倉內設有次噴頭，所述次噴頭朝向濾板設置，所述洗鹽倉內設有推料板，所述推料板與洗鹽倉滑移連接，所述洗鹽倉上設有驅動源，所述驅動源的輸出端穿入洗鹽倉且與推料板固定連接，所述洗鹽倉遠離驅動源的一側設有出料口，所述出料口處設有擋板。
通過采用上述技術方案，將高鈣廢水結晶晶漿注入進料倉后，打開放料閥，高鈣廢水結晶晶漿受自身重力影響向下流動，通過斜管流至淘洗開口，打開主噴頭后，主噴頭噴出高鈉廢水結晶清液，對淘洗開口處的高鈣廢水結晶晶漿進行沖洗，從而將高鈣廢水結晶晶漿中的氯化鈣和氯化鋇沖洗下來，實現對氯化鈉的提純。沖洗完成后，高鈉廢水結晶清液通過濾板進入出料管，打開出液閥后，可將高鈉廢水結晶清液排出洗鹽倉。高鈣廢水結晶晶漿完成淘洗后，驅動源啟動，帶動推料板移動，將高鈣廢水結晶晶漿推向出料口，此時，打開擋板后，可將高鈣廢水結晶晶漿推出洗鹽倉，方便快捷。
可選的，所述推料板的頂端設有弧形板，所述弧形板遠離驅動源一側的弧形面的上端與洗鹽倉靠近驅動源的一側內壁抵接，所述弧形板的最高處低于次噴頭的最低處。
通過采用上述技術方案，通過弧形板的設置，在開始對高鈣廢水結晶晶漿淘洗之前，將弧形板移動至與洗鹽倉靠近驅動源的一側內壁抵接，可以減少淘洗過程中高鈣廢水結晶晶漿沾附于推料板頂端的情況發生，從而方便推料板的清理。
可選的，所述斜管靠近洗鹽倉底壁的一側底端設有若干個淘洗篩孔，所述斜管上設有葉輪，所述葉輪與斜管轉動連接，所述葉輪設于淘洗篩孔的上方。
通過采用上述技術方案，通過淘洗篩孔的設置，高鈉廢水結晶清液噴出后能夠透過淘洗篩孔落入洗鹽倉，減少噴出的高鈉廢水結晶清液的濺射量，便于洗鹽器的清理。
可選的，所述斜管內設有復位彈簧，所述復位彈簧的一端與斜管的內壁固定連接，另一端設有疏通板，所述疏通板上設有疏通孔，所述疏通板與斜管的內壁滑移連接，所述疏通板上設有引出桿，所述斜管上設有供引出桿穿出的切槽，所述斜管上套設有滑圈，所述滑圈與引出桿固定連接。
通過采用上述技術方案，拉動滑圈時，一方面，滑圈可將濺射在斜管上的高鈣廢水結晶晶漿刮落下來，以便于斜管的清理；另一方面，滑圈滑動帶動引出桿移動，引出桿移動帶動疏通板移動，疏通板能夠?qū)π惫苓M行疏通，減小斜管發生淤塞的可能性。松開滑圈時，彈簧復位，帶動擋板和滑圈同時沿著斜管的長度方向移動，提高對斜管的清理效率和對斜管的疏通效率。
綜上所述，本申請包括以下至少一種有益技術效果：
1.高鈣廢水和高鈉廢水分別進行處理，減小了污水處理中心的負擔。高鈣廢水最終產出氯化鈉和含結晶水的氯化鈣，高鈉廢水最終產出氯化鈉，而氯化鈉和含結晶水的氯化鈣都能夠作為融雪劑使用，有效地利用了高鈣廢水和高鈉廢水中的離子資源，從而減少廢水處理的整體成本；
2.高鈣廢水結晶清液加入到高鈉廢水中后，氯化鈣與氯化鋇分別能與硫酸鈉發生化學反應，生成硫酸鈣和氯化鈉以及硫酸鋇和氯化鈉，而硫酸鈣微溶于水，硫酸鋇不溶于水，過濾完后可以去除高鈉廢水中的大部分硫酸根，提高高鈉廢水產出氯化鈉的純度；
3.由于高鈉廢水結晶清液為較純的氯化鈉飽和溶液，加入高鈣廢水結晶晶漿中后，高鈣廢水結晶晶漿中的氯化鈉不會溶于高鈉廢水結晶清液中，而高鈣廢水結晶晶漿中的氯化鋇和氯化鈣能夠溶于高鈉廢水結晶清液中，從而可以提高高鈣廢水產出氯化鈉的純度。
（發明人：王前;楊恒）
