公布日：2022.11.15
申請日：2022.09.21
分類號：C02F1/12(2006.01)I;C02F1/16(2006.01)I;C02F1/04(2006.01)I;C02F103/02(2006.01)N;C02F103/36(2006.01)N
摘要
本發明公開了焦化廢水與循環水冷卻一體化處理系統，包括過熱蒸汽冷卻器、換熱管束、中水管、中水噴頭、中水池、管道泵、軸流風機、水垢收集池。過熱蒸汽冷卻器設置在支架的上部，換熱管束設置在支架的中下部，換熱管束為直徑20‑25mm、厚2.5‑3mm、長500‑600mm的無縫管，外管刻有不規則形的三角或倒梯形刻紋，紋深0.5‑1.0mm、紋間距8‑12mm，形成像干裂的河床一樣的網格狀，中水管設置在過熱蒸汽冷卻器的下方、換熱管束的上方，中水噴頭設在中水管的下部，中水池設在支架一側的地下，水垢收集池設在換熱管束的下方，水垢收集池的中上部與中水池連通，管道泵連通中水池和中水管，軸流風機設在系統的頂端，循環熱蒸汽從管道進口輸入，循環冷卻水從管道出口輸出。
權利要求書
1.焦化廢水與循環水冷卻一體化處理系統，其特征在于，包括過熱蒸汽冷卻器、換熱管束、中水管、中水噴頭、中水池、管道泵、軸流風機、水垢收集池；所述的過熱蒸汽冷卻器設置在支架的上部，所述的換熱管束設置在支架的中下部，換熱管束為直徑20-25mm、厚2.5-3mm、長500-600mm的無縫管，外管刻有不規則形的三角或倒梯形刻紋，紋深0.5-1.0mm、紋間距8-12mm，形成像干裂的河床一樣的網格狀；所述的中水管設置在過熱蒸汽冷卻器的下方、換熱管束的上方，所述的中水噴頭設在中水管的下部，所述的中水池設在支架一側的地下，所述的水垢收集池設在換熱管束的下方，水垢收集池的中上部與中水池連通，所述的管道泵連通中水池和中水管，所述的軸流風機設在系統的頂端；循環熱蒸汽從管道進口輸入，循環冷卻水從管道出口輸出。
2.根據權利要求1所述的焦化廢水與循環水冷卻一體化處理系統，其特征在于，所述換熱管束內縱向設有直徑2-3mm的螺旋片軸，由連接件將螺旋片軸焊接在換熱管束內的中央。
3.根據權利要求2所述的焦化廢水與循環水冷卻一體化處理系統，其特征在于，所述的螺旋片軸分正旋與反旋兩種，將螺旋片軸每隔500-600mm改變螺旋片軸的正旋和反旋。
發明內容
本發明的目的是提供一種焦化廢水與循環水冷卻一體化處理系統，該系統是將一套循環水閉式降溫系統與焦化廢水只經過生化處理后的含鹽中水表面蒸發濃縮鹽類物質技術相結合，實現了循環水系統節能、省水和焦化廢水零排放的效果。
本發明的焦化廢水與循環水冷卻一體化處理系統是通過如下技術方案實現的。

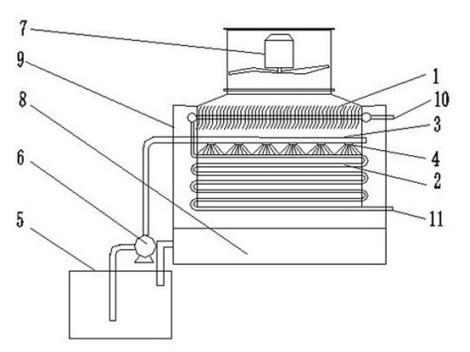

本發明的焦化廢水與循環水冷卻一體化處理系統，包括過熱蒸汽冷卻器、換熱管束、中水管、中水噴頭、中水池、管道泵、軸流風機、水垢收集池；所述的過熱蒸汽冷卻器設置在支架的上部，所述的換熱管束設置在支架的中下部，所述的中水管設置在過熱蒸汽冷卻器的下方、換熱管束的上方，所述的中水噴頭設在中水管的下部，所述的中水池設在支架一側的地下，所述的水垢收集池設在換熱管束的下方，水垢收集池的中上部與中水池連通，所述的管道泵連通中水池和中水管，所述的軸流風機設在系統的頂端；循環熱蒸汽從管道進口輸入，循環冷卻水從管道出口輸出。
所述的換熱管束為直徑20-25mm、厚2.5-3mm、長500-600mm的無縫管，外管刻有不規則形的三角或倒梯形刻紋，紋深0.5-1.0mm、紋間距8-12mm，形成像干裂的河床一樣的網格狀。換熱管束的外壁表面經過上述刻紋技術處理后，使含有鈣鎂鹽類等礦物質形成的水垢在換熱管束內外介質溫度超過8℃時，水垢沉積到0.1-0.2mm厚時便自然脫落，加熱管道內外溫差越大，水垢在外壁上沉積的厚度越薄，脫落的越快。
所述換熱管束內縱向設有直徑2-3mm的螺旋片軸，由連接件將螺旋片軸焊接在換熱管束內的中央。換熱管束內設置的螺旋片軸使循環水在換熱管束內由層流改變?yōu)橥牧�，湍流使流體質點之間產生了徑向脈動，因此提高了換熱效率。所述的螺旋片軸分正旋與反旋兩種，將螺旋片軸每隔500-600mm改變螺旋片軸的正旋和反旋。螺旋片軸通過正旋與反旋連接后進一步提高了湍流程度，旋湍流程度越大，傳熱阻力越小，換熱效率越高。實驗證明，每隔500-600mm改變螺旋片軸的正旋和反旋較單方向螺旋片軸的換熱管束的換熱效率可提高8.6%-11.4%。
本發明將傳統設計中的開放式循環水蒸發降溫改變?yōu)槊荛]式降溫裝置，循環水量不會因?yàn)檎舭l(fā)而減少，循環水所含鹽類物質不會因?yàn)檎舭l(fā)而濃縮，蒸發循環水也就不需要為了降低鹽分含量而排放循環水，達到了循環水不蒸發、零排放的目標。本發明將過熱蒸汽首先經過熱蒸汽冷卻器在空氣快速流動狀態下進行熱交換，冷卻為較低溫?zé)峤橘|(zhì)，因此降低了換熱管束設計的耐溫性能指標，同時有效降低了表面結垢速率，循環水可采用脫鹽水或軟化水，同時也節省了防垢加藥措施。
本發明的換熱管束表面蒸發冷卻用水為含鹽中水，即焦化污水經過生化處理，COD、氨氮等有害物質達標后的含鹽中水。將含鹽中水噴在循環冷卻水的換熱管束表面，在空氣快速流動狀態下進行表面蒸發，帶走熱量，達到循環水溫度降低的同時將中水的鹽含量進行濃縮沉積在換熱管束表面。本發明的換熱管束的外壁表面經過上述刻紋技術處理后，加上換熱管束內湍流形成徑向脈動引起的震動，在這兩方面的作用下，換熱管束外表面形成的垢層當沉積到0.1-0.2mm厚時便自然脫落，然后集中清理，設備的換熱效果長期穩定，實現工業化生產運行目標。
實踐證明，就同一焦化企業產生的工業廢水和生活污水經生化系統處理后的含鹽中水量，全部用于該企業循環水冷卻用還有欠缺。本發明在循環水不蒸發、零排放的同時，解決了污水處理中的鹽類物質濃縮工藝的成本高難度大的困難，實現了焦化廢水處理在無結垢狀態下降溫循環利用的效果，實現了焦化廢水的零排放和濃縮鹽類集中處理的目標。
本發明的焦化廢水與循環水冷卻一體化處理系統結構簡單，設備投資較常規的含鹽中水處理和循環水冷卻系統設備減少很多。本發明冷卻用水是對焦化廢水生化系統處理后的中水，不需要后續再進行樹脂軟化和反滲透除鹽處理，壓縮了廢水處理工序，降低了廢水處理成本。本發明采用的換熱管束冷卻循環水裝置，將焦化企業生產的廢水全部用于蒸發冷卻用水，節約了自然水用量，解決了排污水問題，減少了環境污染，降低了能源消耗。
（發明人：張有貴；其他發明人不公開姓名）
