公布日：2022.10.28

申請日：2022.08.18

分類號：C02F1/44(2006.01)I;C02F1/04(2006.01)I

摘要

本發明涉及工業廢水處理技術領域，尤其涉及一種含鹽工業廢水膜蒸餾處理裝置及其控制方法。需要設計一種冷卻效果理想，膜蒸餾效率高，且方便清理雜質的含鹽工業廢水膜蒸餾處理裝置及其控制方法。一種含鹽工業廢水膜蒸餾處理裝置，包括有支撐架和儲液缸，支撐架內固接有用于儲存處理完成廢水的儲液缸。本發明工業廢水排入加熱管內被加熱蒸發，啟動冷凝器和驅動電機，冷凝器對分離管進行冷卻，隨后水蒸氣冷凝成水通過導液管排入儲液缸內，鹽分和雜質附著在柔性疏水膜內壁上，工業廢水處理完成后，人們可拉動密封板向右移動對柔性疏水膜內壁進行清理即可，如此，冷卻效果理想，膜蒸餾效率高，且方便清理雜質的。

權利要求書

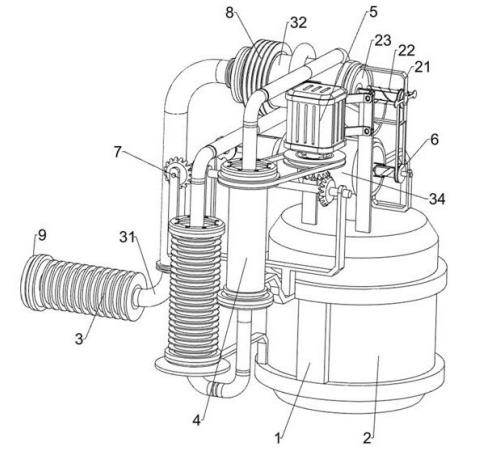

1.一種含鹽工業廢水膜蒸餾處理裝置，包括有支撐架（1）、儲液缸（2）、限位架（21）、限位彈簧（22）、密封板（23）、導料板（24）、加熱管（3）、導氣管（31）、分離管（32）、柔性疏水膜（33）和導液管（34），支撐架（1）內固接有用于儲存處理完成廢水的儲液缸（2），儲液缸（2）上連接有導液管（34），導液管（34）上連接有分離管（32），分離管（32）右部固接有限位架（21），限位架（21）上滑動式設有密封板（23），密封板（23）與限位架（21）之間前后對稱連接有限位彈簧（22），分離管（32）右部下側固接有導料板（24），分離管（32）上連接有導氣管（31），導氣管（31）上連接有加熱管（3），分離管（32）內固接有柔性疏水膜（33），其特征在于，還包括有冷卻機構（4）和驅動機構（5），支撐架（1）與分離管（32）之間設置有用于對水蒸氣冷凝的冷卻機構（4），儲液缸（2）與冷卻機構（4）之間設置有驅動機構（5）。

2.根據權利要求1所述的一種含鹽工業廢水膜蒸餾處理裝置，其特征在于，冷卻機構（4）包括有冷卻管（41）、冷凝器（42）、回流管（43）、第一螺旋板（44）和磁性卡環（45），支撐架（1）上固接有冷卻管（41），冷卻管（41）繞在分離管（32）上，冷卻管（41）前部套裝有冷凝器（42），冷卻管（41）上連接有回流管（43），回流管（43）上下兩側都轉動式設有磁性卡環（45），上下兩側磁性卡環（45）之間固接有第一螺旋板（44），第一螺旋板（44）位于回流管（43）內。

3.根據權利要求2所述的一種含鹽工業廢水膜蒸餾處理裝置，其特征在于，驅動機構（5）包括有安裝架（51）、驅動電機（52）和平皮帶（53），儲液缸（2）外頂部前側固接有安裝架（51），安裝架（51）上部固接有驅動電機（52），驅動電機（52）的輸出軸與上方磁性卡環（45）之間繞有平皮帶（53）。

4.根據權利要求3所述的一種含鹽工業廢水膜蒸餾處理裝置，其特征在于，還包括有用于方便清理柔性疏水膜（33）的滑動機構（6），滑動機構（6）包括有第二螺旋板（61）、絲桿（62）、L型桿（63）、滑動板（64）、螺紋筒（65）、卡桿（66）、復位彈簧（67）和轉桿（68），限位架（21）中部轉動式設有絲桿（62），絲桿（62）與密封板（23）螺紋式連接，分離管（32）內滑動式設有用于方便清理柔性疏水膜（33）的第二螺旋板（61），第二螺旋板（61）與密封板（23）固定連接，第二螺旋板（61）與絲桿（62）滑動連接，導液管（34）右部固接有L型桿（63），導液管（34）右部中間轉動式設有轉桿（68），轉桿（68）與絲桿（62）之間通過同步帶傳動，轉桿（68）與L型桿（63）轉動連接，轉桿（68）上滑動式設有滑動板（64），轉桿（68）右部固接有螺紋筒（65），導液管（34）右部滑動式設有兩根卡桿（66），兩根卡桿（66）均與滑動板（64）固定連接，兩根卡桿（66）均與螺紋筒（65）螺紋接觸，滑動板（64）與導液管（34）之間連接有復位彈簧（67）。

5.根據權利要求4所述的一種含鹽工業廢水膜蒸餾處理裝置，其特征在于，還包括有加快膜蒸餾效率的抽水機構（7），抽水機構（7）包括有固定架（71）、第一錐齒輪（72）、轉軸（73）、第二錐齒輪（74）、轉動桿（75）、轉盤（76）、活塞連桿（77）和加壓缸（78），支撐架（1）前部固接有固定架（71），固定上部轉動式設有轉軸（73），轉軸（73）右部與驅動電機（52）的輸出軸上都固接有第一錐齒輪（72），兩個第一錐齒輪（72）相互嚙合，固定架（71）左部上側轉動式設有轉動桿（75），轉動桿（75）前部與轉軸（73）左部都固接有第二錐齒輪（74），兩個第二錐齒輪（74）相互嚙合，轉動桿（75）后部固接有轉盤（76），導液管（34）上連接有加壓缸（78），加壓缸（78）內滑動式設有用于對導液管（34）加壓的活塞連桿（77），活塞連桿（77）與轉盤（76）偏心位置轉動連接。

6.根據權利要求5所述的一種含鹽工業廢水膜蒸餾處理裝置，其特征在于，還包括有用于增大冷卻效率的冷卻輔助機構（8），冷卻輔助機構（8）包括有安裝環（81）和散熱鰭片（82），分離管（32）左部固接有安裝環（81），安裝環（81）上間隔固接有用于對分離管（32）散熱的散熱鰭片（82）。

7.根據權利要求6所述的一種含鹽工業廢水膜蒸餾處理裝置，其特征在于，還包括有用于對工業廢水初步過濾的過濾機構（9），過濾機構（9）包括有限位環（91）和過濾網（92），加熱管（3）上固接有限位環（91），限位環（91）內連接有用于對工業廢水初步過濾的過濾網（92）。

8.一種利用如權利要求1 7任一項所述的裝置對含鹽工業廢水處理的控制方法，其特征在于，包括以下步驟：S1、將加熱管（3）外接排水管，啟動加熱管（3），隨后工業廢水排入加熱管（3）內被加熱蒸發，水蒸氣通過導氣管（31）排入分離管（32）內；S2、水蒸氣通過導氣管（31）排入分離管（32）內后，由于水的表面張力作用，常壓下液態水不能透過柔性疏水膜（33）的微孔，而水蒸氣則可以，啟動冷凝器（42）和驅動電機（52），第一螺旋板（44）轉動使得清水在回流管（43）內反復流動，且清水經過冷凝器（42）會被冷卻，分離管（32）也就被冷卻，隨后水蒸氣冷凝成水通過導液管（34）排入儲液缸（2）內，鹽分和雜質附著在柔性疏水膜（33）內壁上；S3、工業廢水處理完成后，關閉加熱管（3）、冷凝器（42）和驅動電機（52），再拉動密封板（23）向右移動對柔性疏水膜（33）進行清理。

發明內容

為了克服現有的膜蒸餾處理裝置冷卻效果不夠理想，導致膜蒸餾的效率不高，并且不能自動清理廢水中析出的雜質的缺點，本發明提供一種冷卻效果理想，膜蒸餾效率高，且方便清理雜質的含鹽工業廢水膜蒸餾處理裝置及其控制方法。

本發明的技術方案為：一種含鹽工業廢水膜蒸餾處理裝置，包括有支撐架、儲液缸、限位架、限位彈簧、密封板、導料板、加熱管、導氣管、分離管、柔性疏水膜和導液管，支撐架內固接有用于儲存處理完成廢水的儲液缸，儲液缸上連接有導液管，導液管上連接有分離管，分離管右部固接有限位架，限位架上滑動式設有密封板，密封板與限位架之間前后對稱連接有限位彈簧，分離管右部下側固接有導料板，分離管上連接有導氣管，導氣管上連接有加熱管，分離管內固接有柔性疏水膜，其特征在于，還包括有冷卻機構和驅動機構，支撐架與分離管之間設置有用于對水蒸氣冷凝的冷卻機構，儲液缸與冷卻機構之間設置有驅動機構。

進一步說明，冷卻機構包括有冷卻管、冷凝器、回流管、第一螺旋板和磁性卡環，支撐架上固接有冷卻管，冷卻管繞在分離管上，冷卻管前部套裝有冷凝器，冷卻管上連接有回流管，回流管上下兩側都轉動式設有磁性卡環，上下兩側磁性卡環之間固接有第一螺旋板，第一螺旋板位于回流管內。

根據權利要求2所述的一種含鹽工業廢水膜蒸餾處理裝置，其特征在于，驅動機構包括有安裝架、驅動電機和平皮帶，儲液缸外頂部前側固接有安裝架，安裝架上部固接有驅動電機，驅動電機的輸出軸與上方磁性卡環之間繞有平皮帶。

進一步說明，還包括有用于方便清理柔性疏水膜的滑動機構，滑動機構包括有第二螺旋板、絲桿、L型桿、滑動板、螺紋筒、卡桿、復位彈簧和轉桿，限位架中部轉動式設有絲桿，絲桿與密封板螺紋式連接，分離管內滑動式設有用于方便清理柔性疏水膜的第二螺旋板，第二螺旋板與密封板固定連接，第二螺旋板與絲桿滑動連接，導液管右部固接有L型桿，導液管右部中間轉動式設有轉桿，轉桿與絲桿之間通過同步帶傳動，轉桿與L型桿轉動連接，轉桿上滑動式設有滑動板，轉桿右部固接有螺紋筒，導液管右部滑動式設有兩根卡桿，兩根卡桿均與滑動板固定連接，兩根卡桿均與螺紋筒螺紋接觸，滑動板與導液管之間連接有復位彈簧。

進一步說明，還包括有加快膜蒸餾效率的抽水機構，抽水機構包括有固定架、第一錐齒輪、轉軸、第二錐齒輪、轉動桿、轉盤、活塞連桿和加壓缸，支撐架前部固接有固定架，固定上部轉動式設有轉軸，轉軸右部與驅動電機的輸出軸上都固接有第一錐齒輪，兩個第一錐齒輪相互嚙合，固定架左部上側轉動式設有轉動桿，轉動桿前部與轉軸左部都固接有第二錐齒輪，兩個第二錐齒輪相互嚙合，轉動桿后部固接有轉盤，導液管上連接有加壓缸，加壓缸內滑動式設有用于對導液管加壓的活塞連桿，活塞連桿與轉盤偏心位置轉動連接。

進一步說明，還包括有用于增大冷卻效率的冷卻輔助機構，冷卻輔助機構包括有安裝環和散熱鰭片，分離管左部固接有安裝環，安裝環上間隔固接有用于對分離管散熱的散熱鰭片。

進一步說明，還包括有用于對工業廢水初步過濾的過濾機構，過濾機構包括有限位環和過濾網，加熱管上固接有限位環，限位環內連接有用于對工業廢水初步過濾的過濾網。

一種含鹽工業廢水膜蒸餾處理裝置的控制方法，包括以下步驟：S1、將加熱管外接排水管，啟動加熱管，隨后工業廢水排入加熱管內被加熱蒸發，水蒸氣通過導氣管排入分離管內；S2、水蒸氣通過導氣管排入分離管內后，由于水的表面張力作用，常壓下液態水不能透過柔性疏水膜的微孔，而水蒸氣則可以，啟動冷凝器和驅動電機，第一螺旋板轉動使得清水在回流管內反復流動，且清水經過冷凝器會被冷卻，分離管也就被冷卻，隨后水蒸氣冷凝成水通過導液管排入儲液缸內，鹽分和雜質附著在柔性疏水膜內壁上；S3、工業廢水處理完成后，關閉加熱管、冷凝器和驅動電機，再拉動密封板向右移動對柔性疏水膜進行清理。

采用上述方案，本發明的有益效果為：1、工業廢水排入加熱管內被加熱蒸發，啟動冷凝器和驅動電機，冷凝器對分離管進行冷卻，隨后水蒸氣冷凝成水通過導液管排入儲液缸內，鹽分和雜質附著在柔性疏水膜內壁上，工業廢水處理完成后，人們可拉動密封板向右移動對柔性疏水膜內壁進行清理即可，如此，冷卻效果理想，膜蒸餾效率高，且方便清理雜質的。

2、在抽水機構的作用下，活塞連桿左右移動對導液管進行加壓，從而將分離管內大部分冷凝后的水抽出，加快膜蒸餾的效率，同時，導液管內加壓時也會使得滑動板左右移動，進而密封板也就帶動第二螺旋板左右移動，第二螺旋板左右移動對柔性疏水膜進行清理，如此，可加快膜蒸餾的效率。

3、在過濾機構的作用下，工業廢水排入加熱管內，過濾網會對工業廢水內的雜物進行過篩，避免造成堵塞，影響后續工作，如此，可避免造成管道堵塞。

（發明人：蔣小友;李寧;王二濤;唐乾茂;張梅;劉茵）
