公布日：2022.10.25
申請日：2022.08.26
分類號：C02F5/00(2006.01)I;C02F1/04(2006.01)I
摘要
本發明涉及一種廢水處理技術，具體是一種基于EVAIR技術的高含鹽有機廢水處理系統及工藝，產水罐和廢液罐中均設置有內部換熱結構，產水罐中的內部換熱結構為第一換熱結構，廢液罐中的內部換熱結構為第二換熱結構；第一換熱結構、第二換熱結構、第二循環結構、第一循環結構、以及鼓風機之間具有相互建立機械配合關系；第一換熱結構、第二換熱結構、第二循環結構、第一循環結構、以及鼓風機之間具有相互建立機械配合關系，換熱結構用于在廢液罐和產水罐的內部形成換熱氣流，提高高溫區和一號低溫區、中高溫區和二號低溫區之間的對沖熱交換效率；輔以第一循環結構和第二循環結構，對高溫區和一號低溫區、中高溫區和二號低溫區之間的熱差直接補償。
權利要求書

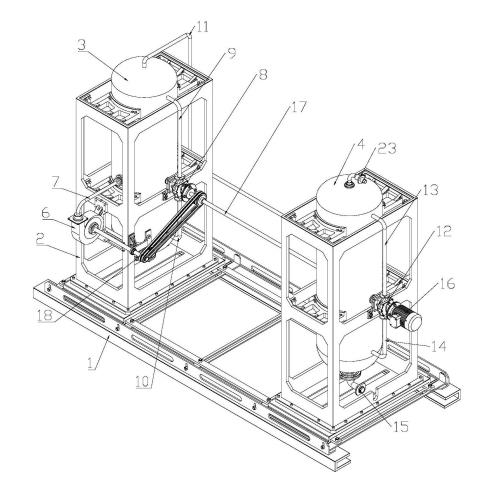

1.一種基于EVAIR技術的高含鹽有機廢水處理系統，包括EVAIR進水單元、EVAIR應急軟化單元、EVAIR蒸發單元、熱泵能源系統、EVAIR強制固化單元、EVAIR清洗單元、沉淀單元、EVAIR離心脫水；EVAIR蒸發單元包括EVAIR蒸發裝置，其特征在于，所述EVAIR蒸發裝置包括撬裝底座（1），所述撬裝底座（1）的兩側各安裝有一個安裝架（2），兩側的安裝架（2）上分別安裝有可拆卸的廢液罐（3）和產水罐（4），所述廢液罐（3）的上部一側貫通安裝有高溫管（5），所述高溫管（5）通過換熱器與熱泵能源系統中的熱源連接，以向廢液罐（3）上部泵入熱氣；廢液罐（3）內部由上至下形成高溫區和一號低溫區，廢液罐（3）內部的中間區域連接有鼓風機（6），且高溫區和一號低溫區之間通過第一循環結構連通；產水罐（4）內部由上至下形成二號低溫區和中高溫區，產水罐（4）內部的中間區域與廢液罐（3）的頂部通過導氣管（11）連通；產水罐（4）頂部貫通設置有低溫歧管（23），底部貫通設置有出水管（15），出水管（15）通過換熱器與熱泵能源系統中的冷源連接；中高溫區和二號低溫區之間通過第二循環結構連通。
2.根據權利要求1所述的一種基于EVAIR技術的高含鹽有機廢水處理系統，其特征在于，所述產水罐（4）和廢液罐（3）中均設置有內部換熱結構，產水罐（4）中的內部換熱結構為第一換熱結構，廢液罐（3）中的內部換熱結構為第二換熱結構；第一換熱結構、第二換熱結構、第二循環結構、第一循環結構、以及鼓風機（6）之間具有相互建立機械配合關系。
3.根據權利要求2所述的一種基于EVAIR技術的高含鹽有機廢水處理系統，其特征在于，安裝有廢液罐（3）的安裝架（2）的一側設置第一循環結構，第一循環結構包括設置在安裝架（2）上的一號氣泵（8）、連通廢液罐（3）上部的高溫區與一號氣泵（8）進氣端的第一循環管（9）、以及連通一號氣泵（8）出氣端與一號低溫區的第二循環管（10）。
4.根據權利要求3所述的一種基于EVAIR技術的高含鹽有機廢水處理系統，其特征在于，安裝有產水罐（4）的安裝架（2）的一側設置第二循環結構，第二循環結構包括設置在安裝架（2）上的二號氣泵（12）、連通產水罐（4）內的二號低溫區與二號氣泵（12）出氣端的第三循環管（13）、以及連通二號氣泵（13）進氣端與中高溫區的第四循環管（14），二號氣泵（12）與一號氣泵（8）的泵送方向相反。
5.根據權利要求4所述的一種基于EVAIR技術的高含鹽有機廢水處理系統，其特征在于，二號氣泵（12）的一側安裝有馬達（16），馬達（16）的輸出端連接二號氣泵（12）的葉輪軸，且二號氣泵（12）的葉輪軸通過傳動軸（17）連接一號氣泵（8）的葉輪軸；傳動軸（17）貫穿產水罐（4），并與之密封轉動配合，傳動軸（17）同時穿過廢液罐（3）靠近產水罐（4）的一側，連接廢液罐（3）內的第二換熱結構。
6.根據權利要求5所述的一種基于EVAIR技術的高含鹽有機廢水處理系統，其特征在于，所述鼓風機（6）的內部設置有扇葉，扇葉通過轉軸轉動設置在鼓風機（6）內，所述鼓風機（6）的一側設置有網罩，以供環境氣流進入；轉軸穿過鼓風機（6）的另一側，并通過傳動帶（18）與傳動軸（17）連接；鼓風機（6）的上部設置有出風口，出風口處通過送氣管（7）與廢液罐（3）內部的中間區域連通。
7.根據權利要求5所述的一種基于EVAIR技術的高含鹽有機廢水處理系統，其特征在于，內部換熱結構中的第一換熱結構和第二換熱結構的構造相同；內部換熱結構包括環架（21）、轉動設置在環架（21）中央的換熱軸、以及設置在換熱軸上的風扇（22），所述換熱軸通過傘齒輪組與傳動軸（17）連接；傘齒輪組包括設置在傳動軸（17）上的大傘齒輪（19）和設置在換熱軸上的小傘齒輪（20），小傘齒輪（20）與大傘齒輪（19）咬合。
8.一種應用如權利要求1-7任一項所述的系統對高含鹽有機廢水處理的工藝，其特征在于，包括如下流程：1）廢液由現場泵入EVAIR進水單元、待進后續單元；2）當廢液硬度過高時，廢液泵入EVAIR應急軟化單元軟化處置，否則超越該單元；該單元在運行時底泥排放至甲方既有污泥沉淀單元壓泥；3）EVAIR蒸發單元接納前方來水進行蒸發濃縮，熱源和冷源由熱泵能源系統提供；4）EVAIR清洗單元定期對EVAIR蒸發單元中換熱系統在線清洗，確保系統穩定高效運行，少量清洗廢液排至收集池；5）EVAIR蒸發單元高濃過飽和濃液排至EVAIR強制固化單元進一步固化；6）EVAIR離心脫水單元進行脫水出鹽；7）EVAIR產品水收集箱收集合格產品水，并排至甲方指定位置。
發明內容
本發明的目的在于提供一種基于EVAIR技術的高含鹽有機廢水處理系統及工藝，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種基于EVAIR技術的高含鹽有機廢水處理系統，包括EVAIR進水單元、EVAIR應急軟化單元、EVAIR蒸發單元、熱泵能源系統、EVAIR強制固化單元、EVAIR清洗單元、沉淀單元、EVAIR離心脫水；EVAIR蒸發單元包括EVAIR蒸發裝置；
所述EVAIR蒸發裝置包括撬裝底座，所述撬裝底座的兩側各安裝有一個安裝架，兩側的安裝架上分別安裝有可拆卸的廢液罐和產水罐，所述廢液罐的上部一側貫通安裝有高溫管，所述高溫管通過換熱器與熱泵能源系統中的熱源連接，以向廢液罐上部泵入熱氣；
廢液罐內部由上至下形成高溫區和一號低溫區，廢液罐內部的中間區域連接有鼓風機，且高溫區和一號低溫區之間通過第一循環結構連通；
產水罐內部由上至下形成二號低溫區和中高溫區，產水罐內部的中間區域與廢液罐的頂部通過導氣管連通；產水罐頂部貫通設置有低溫歧管，底部貫通設置有出水管，出水管通過換熱器與熱泵能源系統中的冷源連接；中高溫區和二號低溫區之間通過第二循環結構連通；
所述產水罐和廢液罐中均設置有內部換熱結構，產水罐中的內部換熱結構為第一換熱結構，廢液罐中的內部換熱結構為第二換熱結構；第一換熱結構、第二換熱結構、第二循環結構、第一循環結構、以及鼓風機之間具有相互建立機械配合關系。
如上所述的基于EVAIR技術的高含鹽有機廢水處理系統：安裝有廢液罐的安裝架的一側設置第一循環結構，第一循環結構包括設置在安裝架上的一號氣泵、連通廢液罐上部的高溫區與一號氣泵進氣端的第一循環管、以及連通一號氣泵出氣端與一號低溫區的第二循環管；
安裝有產水罐的安裝架的一側設置第二循環結構，第二循環結構包括設置在安裝架上的二號氣泵、連通產水罐內的二號低溫區與二號氣泵出氣端的第三循環管、以及連通二號氣泵進氣端與中高溫區的第四循環管，二號氣泵與一號氣泵的泵送方向相反。
如上所述的基于EVAIR技術的高含鹽有機廢水處理系統：二號氣泵的一側安裝有馬達，馬達的輸出端連接二號氣泵的葉輪軸，且二號氣泵的葉輪軸通過傳動軸連接一號氣泵的葉輪軸；
傳動軸貫穿產水罐，并與之密封轉動配合，傳動軸同時穿過廢液罐靠近產水罐的一側，連接廢液罐內的第二換熱結構。
如上所述的基于EVAIR技術的高含鹽有機廢水處理系統：所述鼓風機的內部設置有扇葉，扇葉通過轉軸轉動設置在鼓風機內，所述鼓風機的一側設置有網罩，以供環境氣流進入；轉軸穿過鼓風機的另一側，并通過傳動帶與傳動軸連接；
鼓風機的上部設置有出風口，出風口處通過送氣管與廢液罐內部的中間區域連通。
如上所述的基于EVAIR技術的高含鹽有機廢水處理系統：內部換熱結構中的第一換熱結構和第二換熱結構的構造相同；
其中，內部換熱結構包括環架、轉動設置在環架中央的換熱軸、以及設置在換熱軸上的風扇，所述換熱軸通過傘齒輪組與傳動軸連接；
傘齒輪組包括設置在傳動軸上的大傘齒輪和設置在換熱軸上的小傘齒輪，小傘齒輪與大傘齒輪咬合。
一種基于EVAIR技術的高含鹽有機廢水處理工藝：流程如下：
1)廢液由現場泵入EVAIR進水單元、待進后續單元；
2)當廢液硬度過高時，廢液泵入EVAIR應急軟化單元軟化處置，否則超越該單元；該單元在運行時底泥排放至甲方既有污泥沉淀單元壓泥；
3)EVAIR蒸發單元接納前方來水進行蒸發濃縮，熱源和冷源由熱泵能源系統提供；
4)EVAIR清洗單元定期對EVAIR蒸發單元中換熱系統在線清洗，確保系統穩定高效運行，少量清洗廢液排至收集池；
5)EVAIR蒸發單元高濃過飽和濃液排至EVAIR強制固化單元進一步固化；
6)EVAIR離心脫水單元進行脫水出鹽；
7)EVAIR產品水收集箱收集合格產品水，并排至甲方指定位置。
與現有技術相比，本發明的有益效果是：第一換熱結構、第二換熱結構、第二循環結構、第一循環結構、以及鼓風機之間具有相互建立機械配合關系，換熱結構用于在廢液罐和產水罐的內部形成換熱氣流，提高高溫區和一號低溫區、中高溫區和二號低溫區之間的對沖熱交換效率；輔以第一循環結構和第二循環結構，對高溫區和一號低溫區、中高溫區和二號低溫區之間的熱差直接補償，以提高熱源和冷源的利用率。
（發明人：王雙春;孫偉國;趙志遠;朱蜜;王路明;王濤;王文慧;黃文杰）
