公布日：2022.03.25

申請日：2021.12.29

分類號：C02F3/10(2006.01)I;C02F7/00(2006.01)I;C02F101/10(2006.01)N

摘要

本發明涉及生物脫硫技術領域，具體為一種可再生生物脫硫裝置，包括脫硫倉，所述脫硫倉的下端內壁設置有填料斗，所述脫硫倉的內壁等距焊接有支撐桿，且支撐桿的中心位置固定安裝有限位套，所述限位套內轉動安裝有轉座，所述脫硫倉的內部固定安裝有驅動電機，且驅動電機通過皮帶和皮帶輪與轉座傳動連接，所述轉座上連接有進水軟管，且進水軟管的上端固定連接在脫硫倉上。本發明通過旋轉的布水軟管來對填料斗上進行布水，使得污水能夠均勻且逐漸的布施在填料斗上，且污水會自動沿著填料斗的內壁階梯自動下流，致使填料斗表面的生物膜能夠有充分的接觸污水，且具有足夠的時間來對污水中的有機硫進行降解。

權利要求書

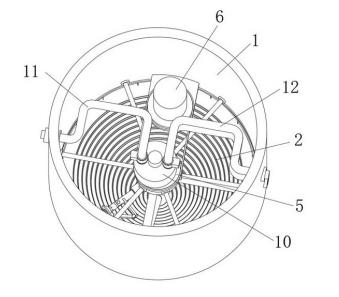

1.一種可再生生物脫硫裝置，包括脫硫倉（1），其特征在于：所述脫硫倉（1）的下端內壁設置有填料斗（2），所述脫硫倉（1）的內壁等距焊接有支撐桿（3），且支撐桿（3）的中心位置固定安裝有限位套（4），所述限位套（4）內轉動安裝有轉座（5），所述脫硫倉（1）的內部固定安裝有驅動電機（6），且驅動電機（6）通過皮帶和皮帶輪與轉座（5）傳動連接，所述轉座（5）上連接有進水軟管（7），且進水軟管（7）的上端固定連接在脫硫倉（1）上，所述轉座（5）的側壁上橫向安裝有布水軟管（8），且布水軟管（8）與進水軟管（7）相連通，所述布水軟管（8）的端頭處于填料斗（2）的上端，所述轉座（5）的上端固定連接有連接管（9），且連接管（9）的上端固定設置有混合倉（10），所述混合倉（10）的上端兩側分別安裝有進氣軟管（11）和進液軟管（12），且進氣軟管（11）和進液軟管（12）的上端均固定連接在脫硫倉（1）上，所述混合倉（10）的上端中心位置固定安裝有攪拌電機（13），所述混合倉（10）的內部轉動安裝有攪拌葉輪（14），且攪拌葉輪（14）的上端與攪拌電機（13）的輸出端傳動連接，所述轉座（5）的側壁固定安裝有導水管（15），且導水管（15）與連接管（9）相連通，所述導水管（15）的下端等距安裝有氣水噴嘴（16），所述填料斗（2）內安裝有傳震組件，所述轉座（5）的側壁安裝有敲擊機構。

2.根據權利要求1所述的一種可再生生物脫硫裝置，其特征在于：所述填料斗（2）的內壁呈階梯狀，所述填料斗（2）的內壁階梯角度大于九十度，所述填料斗（2）的內壁階梯邊角為圓角。

3.根據權利要求1所述的一種可再生生物脫硫裝置，其特征在于：所述進氣軟管（11）和進液軟管（12）與混合倉（10）的連接處均設置有單向閥。

4.根據權利要求1所述的一種可再生生物脫硫裝置，其特征在于：所述攪拌葉輪（14）的扇葉表面均勻開設有孔洞。

5.根據權利要求1所述的一種可再生生物脫硫裝置，其特征在于：所述導水管（15）與填料斗（2）的內壁平行，所述導水管（15）與填料斗（2）的內壁間距小于十厘米。

6.根據權利要求1所述的一種可再生生物脫硫裝置，其特征在于：所述氣水噴嘴（16）為扇形噴嘴，所述氣水噴嘴（16）正對填料斗（2）的內壁階梯間隔處。

7.根據權利要求1所述的一種可再生生物脫硫裝置，其特征在于：所述傳震組件包括金屬空心管（17）和金屬連接環管（18），所述填料斗（2）的內部等距安裝有金屬空心管（17），且金屬空心管（17）的上端穿過填料斗（2）置于外側，所述金屬空心管（17）的上端固定焊接有金屬連接環管（18），所述金屬連接環管（18）處于填料斗（2）的上側。

8.根據權利要求1所述的一種可再生生物脫硫裝置，其特征在于：所述敲擊機構包括電動伸縮桿（19），所述轉座（5）的側壁上固定橫向安裝有電動伸縮桿（19），所述電動伸縮桿（19）的端頭鉸接有敲桿（20），且敲桿（20）上活動套接有活動套塊（21），所述活動套塊（21）與鉸接桿（22）的一端鉸接相連，且鉸接桿（22）的一端與固定桿（23）鉸接相連，所述固定桿（23）固定安裝在電動伸縮桿（19）的端頭處，所述敲桿（20）遠離電動伸縮桿（19）的一端套接有固定套塊（26），所述敲桿（20）上套接有彈簧（28），且彈簧（28）處于活動套塊（21）和固定套塊（26）之間，所述敲桿（20）的端頭處于填料斗（2）的上側和金屬連接環管（18）的下側之間。

9.根據權利要求8所述的一種可再生生物脫硫裝置，其特征在于：所述敲桿（20）為圓柱體，所述敲桿（20）的端頭為半球體。

10.根據權利要求8所述的一種可再生生物脫硫裝置，其特征在于：所述活動套塊（21）的內壁等距安裝有滾珠（24），所述敲桿（20）的表面開設有與滾珠（24）相適配的導軌（25）；所述敲桿（20）的表面設置有外螺紋，所述固定套塊（26）的內壁設置有內螺紋，所述固定套塊（26）通過螺紋套接在敲桿（20）上，所述固定套塊（26）上固定設置有六邊形旋鈕（27）。

發明內容

本發明的目的在于提供一種可再生生物脫硫裝置，以解決上述背景技術中提出的現有技術中污水被攪動時產生的水利剪切，轉盤的離心力以及曝氣時產生的振蕩等因素會影響到生物膜的附著狀態，且生物膜會因?yàn)樯鲜鲆蛩爻霈F(xiàn)不良脫落的現象的問題。

為實現上述目的，本發明提供如下技術方案：一種可再生生物脫硫裝置，包括脫硫倉，所述脫硫倉的下端內壁設置有填料斗，所述脫硫倉的內壁等距焊接有支撐桿，且支撐桿的中心位置固定安裝有限位套，所述限位套內轉動安裝有轉座，所述脫硫倉的內部固定安裝有驅動電機，且驅動電機通過皮帶和皮帶輪與轉座傳動連接，所述轉座上連接有進水軟管，且進水軟管的上端固定連接在脫硫倉上，所述轉座的側壁上橫向安裝有布水軟管，且布水軟管與進水軟管相連通，所述布水軟管的端頭處于填料斗的上端，所述轉座的上端固定連接有連接管，且連接管的上端固定設置有混合倉，所述混合倉的上端兩側分別安裝有進氣軟管和進液軟管，且進氣軟管和進液軟管的上端均固定連接在脫硫倉上，所述混合倉的上端中心位置固定安裝有攪拌電機，所述混合倉的內部轉動安裝有攪拌葉輪，且攪拌葉輪的上端與攪拌電機的輸出端傳動連接，所述轉座的側壁固定安裝有導水管，且導水管與連接管相連通，所述導水管的下端等距安裝有氣水噴嘴，所述填料斗內安裝有傳震組件，所述轉座的側壁安裝有敲擊機構。

優選的，所述填料斗的內壁呈階梯狀，所述填料斗的內壁階梯角度大于九十度，所述填料斗的內壁階梯邊角為圓角。

優選的，所述進氣軟管和進液軟管與混合倉的連接處均設置有單向閥。

優選的，所述攪拌葉輪的扇葉表面均勻開設有孔洞。

優選的，所述導水管與填料斗的內壁平行，所述導水管與填料斗的內壁間距小于十厘米。

優選的，所述氣水噴嘴為扇形噴嘴，所述氣水噴嘴正對填料斗的內壁階梯間隔處。

優選的，所述傳震組件包括金屬空心管和金屬連接環管，所述填料斗的內部等距安裝有金屬空心管，且金屬空心管的上端穿過填料斗置于外側，所述金屬空心管的上端固定焊接有金屬連接環管，所述金屬連接環管處于填料斗的上側。

優選的，所述敲擊機構包括電動伸縮桿，所述轉座的側壁上固定橫向安裝有電動伸縮桿，所述電動伸縮桿的端頭鉸接有敲桿，且敲桿上活動套接有活動套塊，所述活動套塊與鉸接桿的一端鉸接相連，且鉸接桿的一端與固定桿鉸接相連，所述固定桿固定安裝在電動伸縮桿的端頭處，所述敲桿遠離電動伸縮桿的一端套接有固定套塊，所述敲桿上套接有彈簧，且彈簧處于活動套塊和固定套塊之間，所述敲桿的端頭處于填料斗的上側和金屬連接環管的下側之間。

優選的，所述敲桿為圓柱體，所述敲桿的端頭為半球體。

優選的，所述活動套塊的內壁等距安裝有滾珠，所述敲桿的表面開設有與滾珠相適配的導軌。

優選的，所述敲桿的表面設置有外螺紋，所述固定套塊的內壁設置有內螺紋，所述固定套塊通過螺紋套接在敲桿上，所述固定套塊上固定設置有六邊形旋鈕。

與現有技術相比，本發明的有益效果是：本發明，通過旋轉的布水軟管來對填料斗上進行布水，使得污水能夠均勻且逐漸的布施在填料斗上，且污水會自動沿著填料斗的內壁階梯自動下流，致使填料斗表面的生物膜能夠有充分的接觸污水，且具有足夠的時間來對污水中的有機硫進行降解，同時填料斗表面的生物膜具有足夠的時間充分的與脫硫倉內的空氣接觸，從而保證生物膜生長所需的氧氣無需采用曝氣裝置進行補充，相較現有技術，避免了攪動污水或是轉動生物膜以及曝氣裝置對生物膜產生的不良影響；本裝置中的污水自布水軟管內排出時，不會直接沖刷填料斗表面的生物膜，這樣有效的降低了水力剪切對生物膜的不良影響，另外通過氣水噴嘴能夠均勻的對填料斗的內壁階梯表面進行營養液或是氧氣的補充，也能夠通過增壓噴射的方式來主動剝落生長過厚生物膜，同時傳震機構和敲擊機構可以在填料斗內形成振蕩，這樣不但可以加速污水和營養液的下流滲透速度，還能夠在生物膜生長過厚后，以此來主動降低生物膜的附著牢固度，以增加生物膜的脫落速度。

（發明人：王偉;陸榮春;周立琴）
