公布日：2022.03.25
申請日：2021.12.17
分類號：F23G7/04(2006.01)I;F23G5/04(2006.01)I;F23G5/46(2006.01)I;F23G5/50(2006.01)I;F23G5/44(2006.01)I;C02F1/04(2006.01)I
摘要

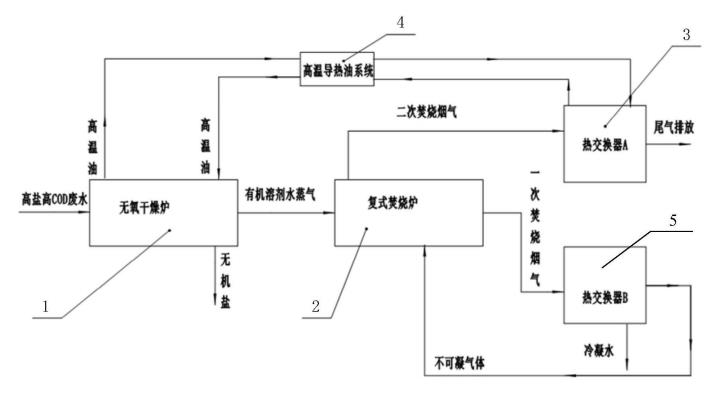

本發明提供一種高鹽高COD廢水資源化再利用處理系統及方法，包括：無氧干燥爐，用于將無機鹽與廢水中的有機物和水進行蒸發分離；熱能回收系統，包括熱交換器A和熱交換器B，用于進行熱交換，提高熱能利用率并降低能耗；復式焚燒爐，連接無氧干燥爐、熱交換器A和熱交換器B，用于通過焚燒處理無氧干燥爐的蒸氣，并分別向熱交換器B和熱交換器A傳輸焚燒煙氣，且和熱交換器B形成循環回路；高溫導熱油系統，連接熱能回收系統和無氧干燥爐，用于為無氧干燥爐提供熱能，并將熱能傳輸至熱交換器A進行吸熱升溫，實現高溫導熱油循環。本發明通過蒸發、干燥、焚燒和熱交換，對廢水進行資源化處理、無害化處理，且處理成本較低。
權利要求書
1.一種高鹽高COD廢水資源化再利用處理系統，其特征在于：包括：無氧干燥爐，用于將無機鹽與廢水中的有機物和水進行蒸發分離；熱能回收系統，包括熱交換器A和熱交換器B，用于進行熱交換，提高熱能利用率并降低能耗；復式焚燒爐，連接無氧干燥爐、熱交換器A和熱交換器B，用于通過焚燒處理無氧干燥爐的蒸氣，并分別向熱交換器B和熱交換器A傳輸焚燒煙氣，且和熱交換器B形成循環回路；高溫導熱油系統，連接熱能回收系統和無氧干燥爐，用于為無氧干燥爐提供熱能，并將熱能傳輸至熱交換器A進行吸熱升溫，實現高溫導熱油循環。
2.根據權利要求1所述的高鹽高COD廢水資源化再利用處理系統，其特征在于：所述無氧干燥爐包括第一爐體組件、第一測溫元件和關風器，第一爐體組件一側設有蒸氣排放口，且與蒸氣排放口同側豎直設有進料機構，第一測溫元件設于第一爐體組件與蒸氣排放口相對側，且第一測溫元件下方設有出料口，關風器設于出料口下方，用于進行間隙式出料，使出料口無空氣進入第一爐體組件。
3.根據權利要求2所述的高鹽高COD廢水資源化再利用處理系統，其特征在于：所述第一爐體組件包括爐體、高溫導熱油管、窯頭密封體和窯尾密封體，高溫導熱油管盤旋設于爐體外壁，且高溫導熱油管外部設有第一保溫層，窯頭密封體設于爐體靠近進料機構一端，窯尾密封體設于爐體靠近出料口一端，且均用于對爐體進行密封，使物料在爐體內保持無氧干燥。
4.根據權利要求3所述的高鹽高COD廢水資源化再利用處理系統，其特征在于：所述高溫導熱油管連接有管道且通過管道連接高溫導熱油系統，管道上設有泵體。
5.根據權利要求1所述的高鹽高COD廢水資源化再利用處理系統，其特征在于：所述復式焚燒爐包括第二爐體組件，第二爐體組件包括內爐體和外爐體，內爐體設于外爐體內，內爐體內壁設有內儲熱體，外爐體內壁設有外儲熱體，外爐體外壁設有第二保溫層，且第二保溫層上穿插有二次焚燒燃燒器和第二測溫元件。
6.根據權利要求5所述的高鹽高COD廢水資源化再利用處理系統，其特征在于：所述內爐體兩端分別連接有蒸氣進氣管和一次焚燒煙氣管，蒸氣進氣管和一次焚燒煙氣管外側均設有連接外爐體的二次焚燒煙氣管，蒸氣進氣管下方設有穿過二次焚燒煙氣管的一次焚燒燃燒器，二次焚燒煙氣管上方連接有不可凝氣體管。
7.根據權利要求6所述的高鹽高COD廢水資源化再利用處理系統，其特征在于：所述一次焚燒煙氣管和不可凝氣體管均連接熱交換器B，二次焚燒煙氣管連接熱交換器A。
8.一種使用如權利要求1~7中任一項所述的高鹽高COD廢水資源化再利用處理系統的處理方法，其特征在于：包括以下步驟：S1.高鹽高COD廢水通過進料機構進入無氧干燥爐內，通過窯頭密封體和窯尾密封體對爐體進行密封；S2.高溫導熱油系統通過泵體將高溫油輸送至高溫導熱油管內，使無氧干燥爐內的高鹽高COD廢水在無氧狀態下進行水和有機溶劑蒸發干燥，形成蒸氣，并通過蒸氣排放口輸送至復式焚燒爐，蒸氣包括有機溶劑蒸氣和水蒸氣，將低溫油輸送至熱交換器A進行吸熱升溫，實現高溫導熱油循環；S3.蒸氣由一次焚燒燃燒器引燃并在復式焚燒爐的內爐體內焚燒，產生一次焚燒煙氣，經熱交換器B冷凝水蒸氣，產生不可凝氣體；S4.不可凝氣體通入復式焚燒爐的外爐體內，與一次焚燒煙氣逆向流動，進行熱交換升溫，且不可凝氣體由二次焚燒燃燒器在外爐體內焚燒，且通過外爐體儲熱體在高溫下分解二噁英，產生二次焚燒煙氣；S5.二次焚燒煙氣通過熱交換器A急冷至200℃以下作尾氣排放，熱能交換至低溫油升溫為高溫油，并傳輸至高溫導熱油系統。
發明內容
本發明的目的是提供一種高鹽高COD廢水資源化再利用處理系統及方法，通過蒸發、干燥、焚燒和熱交換，對廢水進行資源化處理、無害化處理，且處理成本較低。
本發明提供了如下的技術方案：
本申請?zhí)岢鲆环N高鹽高COD廢水資源化再利用處理系統，包括：
無氧干燥爐，用于將無機鹽與廢水中的有機物和水進行蒸發分離；
熱能回收系統，包括熱交換器A和熱交換器B，用于進行熱交換，提高熱能利用率并降低能耗；
復式焚燒爐，連接無氧干燥爐、熱交換器A和熱交換器B，用于通過焚燒處理無氧干燥爐的蒸氣，并分別向熱交換器B和熱交換器A傳輸焚燒煙氣，且和熱交換器B形成循環回路；
高溫導熱油系統，連接熱能回收系統和無氧干燥爐，用于為無氧干燥爐提供熱能，并將熱能傳輸至熱交換器A進行吸熱升溫，實現高溫導熱油循環。
優先地，所述無氧干燥爐包括第一爐體組件、第一測溫元件和關風器，第一爐體組件一側設有蒸氣排放口，且與蒸氣排放口同側豎直設有進料機構，第一測溫元件設于第一爐體組件與蒸氣排放口相對側，且第一測溫元件下方設有出料口，關風器設于出料口下方，用于進行間隙式出料，使出料口無空氣進入第一爐體組件。
優先地，所述第一爐體組件包括爐體、高溫導熱油管、窯頭密封體和窯尾密封體，高溫導熱油管盤旋設于爐體外壁，且高溫導熱油管外部設有第一保溫層，窯頭密封體設于爐體靠近進料機構一端，窯尾密封體設于爐體靠近出料口一端，且均用于對爐體進行密封，使物料在爐體內保持無氧干燥。
優先地，所述高溫導熱油管連接有管道且通過管道連接高溫導熱油系統，管道上設有泵體。
優先地，所述復式焚燒爐包括第二爐體組件，第二爐體組件包括內爐體和外爐體，內爐體設于外爐體內，內爐體內壁設有內儲熱體，外爐體內壁設有外儲熱體，外爐體外壁設有第二保溫層，且第二保溫層上穿插有二次焚燒燃燒器和第二測溫元件。
優先地，所述內爐體兩端分別連接有蒸氣進氣管和一次焚燒煙氣管，蒸氣進氣管和一次焚燒煙氣管外側均設有連接外爐體的二次焚燒煙氣管，蒸氣進氣管下方設有穿過二次焚燒煙氣管的一次焚燒燃燒器，二次焚燒煙氣管上方連接有不可凝氣體管。
優先地，所述一次焚燒煙氣管和不可凝氣體管均連接熱交換器B，二次焚燒煙氣管連接熱交換器A。
基于上述的高鹽高COD廢水資源化再利用處理系統，本申請還提出一種上述高鹽高COD廢水資源化再利用處理系統的處理方法，包括以下步驟：
S1.高鹽高COD廢水通過進料機構進入無氧干燥爐內，通過窯頭密封體和窯尾密封體對爐體進行密封；
S2.高溫導熱油系統通過泵體將高溫油輸送至高溫導熱油管內，使無氧干燥爐內的高鹽高COD廢水在無氧狀態下進行水和有機溶劑蒸發干燥，形成蒸氣，并通過蒸氣排放口輸送至復式焚燒爐，蒸氣包括有機溶劑蒸氣和水蒸氣，將低溫油輸送至熱交換器A進行吸熱升溫，實現高溫導熱油循環；
S3.蒸氣由一次焚燒燃燒器引燃并在復式焚燒爐的內爐體內焚燒，產生一次焚燒煙氣，經熱交換器B冷凝水蒸氣，產生不可凝氣體；
S4.不可凝氣體通入復式焚燒爐的外爐體內，與一次焚燒煙氣逆向流動，進行熱交換升溫，且不可凝氣體由二次焚燒燃燒器在外爐體內焚燒，且通過外爐體儲熱體在高溫下分解二噁英，產生二次焚燒煙氣；
S5.二次焚燒煙氣通過熱交換器A急冷至200℃以下作尾氣排放，熱能交換至低溫油升溫為高溫油，并傳輸至高溫導熱油系統。
本發明的有益效果是：
1.通過對高鹽高COD廢水進行蒸發干燥、焚燒，再生了廢水中的無機鹽資源和高熱值能源資源，實現資源化處理；
2.在低溫狀態下進行無機鹽和有機物分離，避免了高溫燃燒下所產生的有害氣體，實現無害化處理，簡化處理工藝，降低了廢棄處理工藝裝備投資成本和運營成本；
3.整個處理系統實現廢水中的能源通過燃燒熱交換，提供無機鹽、有機物及水分離的能兩，降低熱能消耗成本。
（發明人：王鵬）
