公布日：2022.03.15
申請日：2021.12.28
分類號：B01J29/48(2006.01)I;C02F1/72(2006.01)I;C02F9/04(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/18(2006.01)N;
C02F101/30(2006.01)N
摘要
本發明提供了一種焦化蒸氨廢水的處理方法及所用非均相芬頓催化劑，所述催化劑的制備方法包括如下步驟:(1)將磷酸氫二鉀改性沸石浸入金屬鹽溶液中，攪拌1‑2h后形成混合液；(2)混合液在常溫靜置18‑36h，完成浸漬；(3)100‑120℃下烘干，在氮?dú)獗Ｗo(hù)條件下300‑450℃煅燒3‑5h，冷卻至室溫。本發明的催化劑催化活性高、反應速率快、產泥量低，并且，沸石載體通過磷酸氫二鉀的改性，具備更好的穩定性和循環性能。另外，本發明提供的焦化蒸氨廢水的處理方法，依靠同時進行的均相和非均相芬頓反應的協同作用，去除廢水中難以生物降解的有機物，提高廢水的可生化性。
權利要求書
1.一種用于焦化蒸氨廢水處理的非均相芬頓催化劑，其特征在于，制備方法包括如下步驟:(1)將磷酸氫二鉀改性沸石浸入金屬鹽溶液中，攪拌1-2h后形成混合液；(2)混合液在常溫靜置18-36h，完成浸漬；(3)100-120℃下烘干，在氮?dú)獗Ｗo(hù)條件下300-450℃煅燒3-5h，冷卻至室溫，得到所述非均相芬頓催化劑；所述金屬鹽為鐵、銅、錳、鈦鹽的混合物。
2.如權利要求1所述的用于焦化蒸氨廢水處理的非均相芬頓催化劑，其特征在于：所述磷酸氫二鉀改性沸石與金屬鹽溶液的質量比為1:1.5-2.5；所述金屬鹽溶液的質量分?jǐn)?shù)為10-25wt％。
3.如權利要求1所述的用于焦化蒸氨廢水處理的非均相芬頓催化劑，其特征在于：所述的磷酸氫二鉀改性沸石由以下方法制成：(1)在沸石中加入去離子水，加熱到70-90℃，攪拌下滴加磷酸氫二鉀溶液；(2)繼續加熱至液體完全蒸發。在90-100℃下干燥，得到磷酸氫二鉀改性沸石。
4.如權利要求3所述的用于焦化蒸氨廢水處理的非均相芬頓催化劑，其特征在于：所述沸石選自ZSM-5沸石或絲光沸石；粒徑為5-20目。
5.如權利要求3所述的用于焦化蒸氨廢水處理的非均相芬頓催化劑，其特征在于：沸石與磷酸氫二鉀溶液的質量比為1:1.5-3；磷酸氫二鉀溶液的質量分?jǐn)?shù)25-45wt％。
6.一種如權利要求1所述的用于焦化蒸氨廢水處理的非均相芬頓催化劑，其特征在于：金屬鹽溶液中鐵、銅、錳、鈦離子的摩爾比為10:3-4:0.5-1:0.5-1。
7.一種焦化蒸氨廢水的處理方法，其特征在于，包括如下步驟：(1)調酸破乳，將焦化蒸氨廢水在酸化破乳池中加酸，將pH值調整至2.0-3.0，破乳；(2)氣浮處理，去除廢水中的懸浮物和乳化油；(3)在廢水中加入過量的二價鐵鹽，調節pH至酸性，去除廢水中的氰化物和硫化物，泥水分離；(4)將廢水上清液中加入雙氧水，以及權利要求1-6之一所述的非均相芬頓反應催化劑，調節pH至2.0-3.0，反應1-5h。
8.如權利要求7所述的處理方法，其特征在于，步驟(3)中，在除去廢水中的氰化物和硫化物后，廢水中剩余的Fe2+濃度為0.02-0.05mol/L。
9.如權利要求7所述的處理方法，其特征在于，所述雙氧水的濃度為10-15wt％。
10.如權利要求7所述的處理方法，其特征在于，所述的二價鐵鹽為硫酸亞鐵或者氯化亞鐵。
發明內容
為了克服現有技術中的上述問題，本發明提供了一種用于焦化蒸氨廢水處理的非均相芬頓催化劑，其制備方法如下:
(1)將磷酸氫二鉀改性沸石浸入金屬鹽溶液中，攪拌1-2h后形成混合液；
(2)混合液在常溫靜置18-36h，完成浸漬；
(3)100-120℃下烘干，在氮?dú)獗Ｗo(hù)條件下300-450℃煅燒3-5h，冷卻至室溫，得到所述非均相芬頓催化劑。
優選的，磷酸氫二鉀改性沸石與金屬鹽溶液的質量比為1:1-3，更優選1:1.5-2.5；
優選的，所述金屬鹽溶液的質量分?jǐn)?shù)為10-25wt％；
所述的磷酸氫二鉀改性沸石由以下方法制成：
(1)在沸石中加入去離子水，加熱到70-90℃，攪拌下滴加磷酸氫二鉀溶液；
(2)繼續加熱至液體完全蒸發。在95-110℃下干燥，得到磷酸氫二鉀改性沸石；
優選的，所述沸石選自ZSM-5沸石或絲光沸石；粒徑優選5-20目；
上述的載體具有較大的比表面積和活性基團，可以為金屬鹽溶液的負載提供較多的活性位點；同時具有一定的吸附作用和表面化學活性，可以和焦化蒸氨廢水中的有機物具有良好的接觸性能，并通過吸附作用去除。
優選的，沸石與磷酸氫二鉀溶液的質量比為1:1-5，優選1:1.5-3；
優選的，磷酸氫二鉀溶液的質量分?jǐn)?shù)25-45wt％；
所述金屬鹽包括鐵、銅、錳、鈦鹽，采用多種金屬，有利于對芬頓反應起到協同催化的作用，抑制過氧化氫的無效分解，同時促使過氧化氫產生更多的羥基自由基，促進對有機污染物的去除。
試驗發現，通過磷酸氫二鉀改性的沸石制備催化劑，具備更好的穩定性和循環性能。發明人推測可能的原因是，采用磷酸氫二鉀改性沸石能夠使得沸石孔隙和通道內形成含磷的極性基團，這些基團能夠增加金屬活性成分與沸石的結合力，使其即便多次循環使用，也不會從沸石載體上脫落流失。
另外，發明人在試驗時意外發現，在沸石浸漬金屬鹽溶液時，當金屬鹽溶液中鐵、銅、錳、鈦離子的摩爾比為10:3-5:0.5-2:0.5-2時，制備得到的催化劑，在用作焦化蒸氨廢水處理的非均相芬頓反應催化劑時，性能特別優異。
特別優選的,四種金屬離子在溶液中的摩爾比為10:3-4:0.5-1:0.5-1。
所述金屬鹽優選為硫酸鹽、硝酸鹽或氯化鹽中的一種。
焦化蒸氨廢水處理

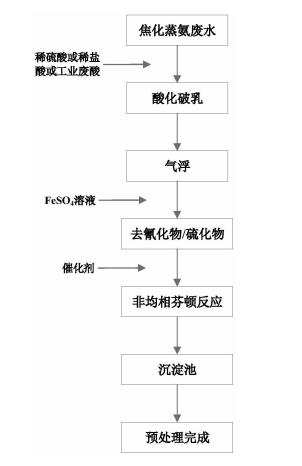

本發明的另一個目的是，提供一種焦化蒸氨廢水的處理方法，其中使用了前述方法制備得到的非均相芬頓催化劑，實現了超出預期的優異的除COD效果，所述的處理方法包括以下步驟：
(1)調酸破乳，將焦化蒸氨廢水在酸化破乳池中加入酸液，將pH值調整至2.0-3.0，破乳；
優選的破乳時間為1.5-2.5小時；通過上述的酸化破乳的過程，能最大程度去除焦化蒸氨廢水中的煤焦油；
所述的酸優選稀硫酸、稀鹽酸或者工業廢酸；
(2)氣浮處理，以去除廢水中的懸浮物和乳化油，優選氣浮過程水力停留時間設置為20min-40min；
(3)在廢水中加入過量的二價鐵鹽，調節pH至酸性，去除廢水中的氰化物和硫化物，泥水分離。
所述的“過量”，指的是在除去廢水中的氰化物和硫化物后，廢水中還剩余未參與反應的二價鐵離子鹽；
優選的，過量能使得步驟(3)中在除去廢水中的氰化物和硫化物后，廢水中的剩余Fe2+濃度為0.02-0.05mol/L。
優選的，所述的二價鐵鹽為硫酸亞鐵或者氯化亞鐵。
(4)將廢水上清液中加入雙氧水和芬頓反應催化劑，調劑pH至2.0-3.0，反應1-5h，去除廢水中難生物降解的有機物。
所述的芬頓反應催化劑是上述方法制備的非均相芬頓反應催化劑；
所述雙氧水濃度為10-15wt％的雙氧水；
所述雙氧水的加入量優選為廢水質量的2-5％；
(5)沉淀池中靜置，固液分離。
本發明提供上述處理工藝的步驟(1)-(3)，通過酸化破乳最大程度去除煤焦油，通過氣浮將破乳后的煤焦油和水分離，不僅可以最大程度去除煤焦油，且可降低焦化蒸氨廢水中硫化物、氰化物等有毒物質對生化系統的抑制作用。
步驟(4)中，廢水中存在過量的二價鐵離子和雙氧水，兩者能夠形成均相芬頓反應體系。同時，還存在固態的非均相芬頓反應催化劑，其與雙氧水形成了非均相芬頓反應體系。
可見，本發明中依靠同時進行均相和非均相芬頓反應，兩種體系協同作用，均相和非均相芬頓反應混合體系的氧化能力高于單一的均相體系，該工藝可對焦化蒸氨廢水中的難降解有機物進行無選擇性地快速去除，顯著的提高廢水的可生化性。
有益效果
1.本發明提供的非均相芬頓催化劑，通過選用特定摩爾比的鐵、銅、錳、鈦鹽摩爾比制備而成，其對難以生物降解的有機物的降解具有顯著的催化作用，并且催化活性高、反應速率快、產泥量低。
2.本發明的沸石載體通過磷酸氫二鉀的改性，具備更好的穩定性和循環性能，在多次循環使用后依舊能保持較高的催化活性。
3.本發明提供的一種焦化蒸氨廢水的處理方法，通過酸化破乳最大程度去除煤焦油，通過氣浮將破乳后的煤焦油和水分離，然后向廢水中投加過量的Fe2+對廢水中的氰化物和硫化物進行去除，降低其對生化系統的抑制作用。進一步還加入了非均相芬頓催化劑和雙氧水，依靠同時進行的均相和非均相芬頓反應的協同作用，去除廢水中難以生物降解的有機物，提高廢水的可生化性，減少對后續生化系統的沖擊，降低系統的處理負荷。另外，該處理工藝技術設計合理，運行費用低，易于大規模推廣和使用。
（發明人：張傳兵;郭麗娟;王慧芳;趙曙光;王天杰;張真;康健;韋云釗;萬家虎;趙尚民;喬丙林;羅帥;余義東;張碩;張旭東）
