公布日：2022.03.11
申請日：2021.12.09
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種分散式生活污水處理系統，涉及污水處理技術領域，包括豎直框架，所述豎直框架的兩側面靠近兩側均設置有支撐機構，所述豎直框架的內部設置有轉動框架，所述轉動框架的內部從上至下依次設置有沉淀桶、厭氧桶和澄清桶，所述轉動框架的內外側均設置有轉動機構，所述沉淀桶、厭氧桶和澄清桶的之間設置有連接結構，所述轉動機構包括兩組轉動軸和六組固定軸桿，兩組所述轉動軸分別固定連接在轉動框架的兩外側壁中間位置；本發明具有便捷的組合銜接功能，防漏密封性較好，也便于對裝置進行獨立的拆卸檢修，且無需使用抽水泵，起到很好的節能環保作用，污水處理速率較快，也利于裝置的安裝與拆卸檢修。
權利要求書

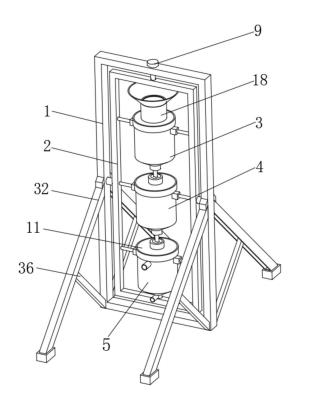

1.一種分散式生活污水處理系統，包括豎直框架(1)，其特征在于：所述豎直框架(1)的兩側面靠近兩側均設置有支撐機構，所述豎直框架(1)的內部設置有轉動框架(2)，所述轉動框架(2)的內部從上至下依次設置有沉淀桶(3)、厭氧桶(4)和澄清桶(5)，所述轉動框架(2)的內外側均設置有轉動機構，所述沉淀桶(3)、厭氧桶(4)和澄清桶(5)的之間設置有連接結構。
2.根據權利要求1所述的一種分散式生活污水處理系統，其特征在于：所述轉動機構包括兩組轉動軸(8)和六組固定軸桿(7)，兩組所述轉動軸(8)分別固定連接在轉動框架(2)的兩外側壁中間位置，六組所述固定軸桿(7)分別固定連接在轉動框架(2)的兩內側壁，所述沉淀桶(3)、厭氧桶(4)和澄清桶(5)的外側面靠近頂部均固定連接有兩組軸承塊(6)，且軸承塊(6)與固定軸桿(7)活動連接，所述豎直框架(1)的上表面中間位置貫穿設置有卡栓(9)，所述轉動框架(2)的上側中間位置貫穿開設有卡孔(10)，所述豎直框架(1)通過卡栓(9)配合卡孔(10)與轉動框架(2)相卡接。
3.根據權利要求2所述的一種分散式生活污水處理系統，其特征在于：所述連接結構包括三組密封蓋板(11)，三組所述密封蓋板(11)的外側面均固定連接有內螺紋環板(12)，所述沉淀桶(3)與厭氧桶(4)的下表面均固定連接有出水螺管(13)，所述密封蓋板(11)的上表面中間位置且位于厭氧桶(4)和澄清桶(5)的上側均固定連接有進水螺管(14)，兩組所述出水螺管(13)的外側均設置有內螺紋殼(15)，兩組所述進水螺管(14)的內部均設置有外螺紋殼(16)，兩組所述進水螺管(14)分別與兩組出水螺管(13)之間連接有伸縮管(17)。
4.根據權利要求3所述的一種分散式生活污水處理系統，其特征在于：三組所述密封蓋板(11)分別通過內螺紋環板(12)與沉淀桶(3)、厭氧桶(4)和澄清桶(5)卡固連接，兩組所述出水螺管(13)分別與兩組內螺紋殼(15)螺紋連接，兩組所述進水螺管(14)分別與兩組外螺紋殼(16)螺紋連接。
5.根據權利要求1所述的一種分散式生活污水處理系統，其特征在于：所述沉淀桶(3)的上側設置有進水漏斗(18)，且進水漏斗(18)與密封蓋板(11)固定連接，所述沉淀桶(3)的內底部固接有導流板(19)，所述導流板(19)的上表面中間位置固定安裝有固定環柱(20)，所述固定環柱(20)的上側設置有密封隔板(21)，所述密封隔板(21)的下表面固定連接有外螺紋環板(22)，所述密封隔板(21)的下表面中間位置固定安裝有旋轉電機(23)，所述旋轉電機(23)的輸出端安裝有轉軸(24)，所述轉軸(24)的外側面靠近頂端固定套接有轉動盤(25)，所述轉動盤(25)的上表面靠近邊緣位置固定連接有過濾環網(26)，所述厭氧桶(4)的內部設置有若干組生物膜(27)，若干組所述生物膜(27)的中間位置貫穿設置有一號豎桿(28)，所述澄清桶(5)的內部設置有過濾盤網(29)，所述過濾盤網(29)的上表面中間位置卡接有二號豎桿(30)。
6.根據權利要求5所述的一種分散式生活污水處理系統，其特征在于：所述過濾環網(26)通過轉軸(24)和轉動盤(25)活動安裝在密封隔板(21)的上側，且密封隔板(21)通過外螺紋環板(22)卡固連接在固定環柱(20)的上側，若干組所述生物膜(27)等距離分布在一號豎桿(28)的外側。
7.根據權利要求1所述的一種分散式生活污水處理系統，其特征在于：所述支撐機構包括四組活動撐桿(32)，四組所述活動撐桿(32)分別與豎直框架(1)之間連接有一號鉸鏈(33)，四組所述活動撐桿(32)的內側均設置有活動擋桿(36)，四組所述活動擋桿(36)分別與豎直框架(1)之間連接有二號鉸鏈(37)，四組所述活動撐桿(32)的內側面均開設有滑槽(35)，四組所述活動撐桿(32)的下端均固定連接有防滑墊(34)，所述豎直框架(1)的兩側面靠近兩側中間位置均固定連接有傾斜擋塊(31)。
8.根據權利要求7所述的一種分散式生活污水處理系統，其特征在于：四組所述活動撐桿(32)分別通過一號鉸鏈(33)與豎直框架(1)活動連接，且活動撐桿(32)通過一號鉸鏈(33)配合傾斜擋塊(31)的傾斜范圍為0~45°，四組所述活動擋桿(36)分別通過二號鉸鏈(37)與豎直框架(1)活動連接，且四組活動擋桿(36)的一端分別位于四組滑槽(35)的內部。
發明內容
本發明的目的在于提供一種分散式生活污水處理系統，以解決上述背景技術中提出的的問題。
為了實現上述目的，本發明采用了如下技術方案：
一種分散式生活污水處理系統，包括豎直框架，所述豎直框架的兩側面靠近兩側均設置有支撐機構，所述豎直框架的內部設置有轉動框架，所述轉動框架的內部從上至下依次設置有沉淀桶、厭氧桶和澄清桶，所述轉動框架的內外側均設置有轉動機構，所述沉淀桶、厭氧桶和澄清桶的之間設置有連接結構。
作為本發明進一步的方案：所述轉動機構包括兩組轉動軸和六組固定軸桿，兩組所述轉動軸分別固定連接在轉動框架的兩外側壁中間位置，六組所述固定軸桿分別固定連接在轉動框架的兩內側壁，所述沉淀桶、厭氧桶和澄清桶的外側面靠近頂部均固定連接有兩組軸承塊，且軸承塊與固定軸桿活動連接，所述豎直框架的上表面中間位置貫穿設置有卡栓，所述轉動框架的上側中間位置貫穿開設有卡孔，所述豎直框架通過卡栓配合卡孔與轉動框架相卡接。
作為本發明進一步的方案：所述連接結構包括三組密封蓋板，三組所述密封蓋板的外側面均固定連接有內螺紋環板，所述沉淀桶與厭氧桶的下表面均固定連接有出水螺管，所述密封蓋板的上表面中間位置且位于厭氧桶和澄清桶的上側均固定連接有進水螺管，兩組所述出水螺管的外側均設置有內螺紋殼，兩組所述進水螺管的內部均設置有外螺紋殼，兩組所述進水螺管分別與兩組出水螺管之間連接有伸縮管。
作為本發明進一步的方案：三組所述密封蓋板分別通過內螺紋環板與沉淀桶、厭氧桶和澄清桶卡固連接，兩組所述出水螺管分別與兩組內螺紋殼螺紋連接，兩組所述進水螺管分別與兩組外螺紋殼螺紋連接。
作為本發明進一步的方案：所述沉淀桶的上側設置有進水漏斗，且進水漏斗與密封蓋板固定連接，所述沉淀桶的內底部固接有導流板，所述導流板的上表面中間位置固定安裝有固定環柱，所述固定環柱的上側設置有密封隔板，所述密封隔板的下表面固定連接有外螺紋環板，所述密封隔板的下表面中間位置固定安裝有旋轉電機，所述旋轉電機的輸出端安裝有轉軸，所述轉軸的外側面靠近頂端固定套接有轉動盤，所述轉動盤的上表面靠近邊緣位置固定連接有過濾環網，所述厭氧桶的內部設置有若干組生物膜，若干組所述生物膜的中間位置貫穿設置有一號豎桿，所述澄清桶的內部設置有過濾盤網，所述過濾盤網的上表面中間位置卡接有二號豎桿。
作為本發明進一步的方案：所述過濾環網通過轉軸和轉動盤活動安裝在密封隔板的上側，且密封隔板通過外螺紋環板卡固連接在固定環柱的上側，若干組所述生物膜等距離分布在一號豎桿的外側。
作為本發明進一步的方案：所述支撐機構包括四組活動撐桿，四組所述活動撐桿分別與豎直框架之間連接有一號鉸鏈，四組所述活動撐桿的內側均設置有活動擋桿，四組所述活動擋桿分別與豎直框架之間連接有二號鉸鏈，四組所述活動撐桿的內側面均開設有滑槽，四組所述活動撐桿的下端均固定連接有防滑墊，所述豎直框架的兩側面靠近兩側中間位置均固定連接有傾斜擋塊。
作為本發明進一步的方案：四組所述活動撐桿分別通過一號鉸鏈與豎直框架活動連接，且活動撐桿通過一號鉸鏈配合傾斜擋塊的傾斜范圍為0~45°，四組所述活動擋桿分別通過二號鉸鏈與豎直框架活動連接，且四組活動擋桿的一端分別位于四組滑槽的內部。
相比于現有技術，本發明的有益效果在于：
1、先使豎直框架內部的轉動框架處于水平位置，再通過內螺紋環板將三組密封蓋板分別卡固連接在沉淀桶、厭氧桶和澄清桶的上側，接著將伸縮管一端的內螺紋殼螺紋連接在出水螺管的外側，將伸縮管另一端的外螺紋殼螺紋連接在進水螺管的內側，具有便捷的組合銜接功能，防漏密封性較好，也便于對裝置進行獨立的拆卸檢修。
2、通過兩組轉動軸使得轉動框架在豎直框架的內部旋轉，直至轉動框架呈豎直狀態，此時轉動框架內部的沉淀桶、厭氧桶和澄清桶分別通過兩組軸承塊配合兩組固定軸桿旋轉至同一豎直線上，在重力勢能的作用下使得污水快速凈化處理，無需使用抽水泵，起到很好的節能環保作用，且污水處理速率較快，也利于裝置的安裝與拆卸檢修。
（發明人：吳秋明）
