公布日：2022.03.22

申請日：2021.12.30

分類號：C02F3/12(2006.01)I;C02F3/28(2006.01)I;C02F3/30(2006.01)I;C02F7/00(2006.01)I

摘要

本發明提供一種立體內循環節能型一體化MBR膜污水處理裝置及方法，包括厭氧反應間、缺氧反應間、設備間、回流管，厭氧反應間固定連接于缺氧反應間的左側，且設備間固定連接于缺氧反應間的右側，厭氧反應間底部與缺氧反應間之間導通連接有導水管，且厭氧反應間底部左側貫穿連接有延伸至厭氧反應間內部的進水管，同時位于厭氧反應間內部的進水管管身上轉動連接有厭氧反應裝置，并且厭氧裝置與厭氧反應間內部之間呈密封設置，缺氧反應間內部設有缺氧反應裝置和MBR組件，本發明提供一種立體內循環節能型一體化MBR膜污水處理裝置及方法為解決出水水質不高，且占地面積大，投建及運行費用高，已難于滿足現狀高標準需求的問題。

權利要求書

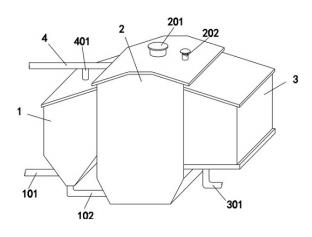

1.一種立體內循環節能型一體化MBR膜污水處理裝置及方法，包括厭氧反應間（1）、缺氧反應間（2）、設備間（3）、回流管（4），厭氧反應間（1）設置于缺氧反應間（2）左側，且設備間（3）設置于缺氧反應間（2）的右側，所述厭氧反應間（1）底部外側設有向內輸送污水的進水管（101），且厭氧反應間（1）與缺氧反應間（2）之間聯動有管路，其特征在于：所述厭氧反應間（1）內設有厭氧反應裝置（103），且缺氧反應間（2）內設有缺氧反應裝置（203）和MBR組件（209）。

2.根據權利要求1所述的立體內循環節能型一體化MBR膜污水處理裝置，其特征在于：所述厭氧反應裝置（103）包括殼體（104）和卡接板（105），所述卡接板（105）設立于殼體（104）上下兩端，且殼體（104）內部呈上下貫通設置，同時進水管（101）位于殼體（104）中心貫穿而過。

3.根據權利要求2所述的立體內循環節能型一體化MBR膜污水處理裝置，其特征在于：所述殼體（104）頂部的卡接板（105）板身上設有向內導通的通孔，且通孔內設有驅動結構，所述殼體（104）底部的卡接板（105）頂部設有帶有濾網的分隔結構，且將殼體（104）內部分隔呈三個中空腔體。

4.根據權利要求3所述的立體內循環節能型一體化MBR膜污水處理裝置，其特征在于：所述殼體（104）內部底部?jī)?nèi)側的中空腔體中設有厭氧填料（109），且厭氧填料（109）底部的卡接板（105）上設有可拆卸的承托板（111），同時體（104）內底部外殼的中空腔體底部的卡接板（105）板身上開設有與中空腔體貫穿的出水孔（110）。

5.根據權利要求1所述的立體內循環節能型一體化MBR膜污水處理裝置，其特征在于：所述缺氧反應間（2）頂部設有檢修口（201），且缺氧反應間（2）頂部一側設有泄壓口（202），所述缺氧反應間（2）中心設有安裝板（208），且MBR組件（209）設立于安裝板（208）頂部，同時缺氧反應裝置（203）設立于安裝板（208）底部，所述缺氧反應間（2），所述缺氧反應間（2）內底部設置有濾網（204），且濾網（204）底部與缺氧反應間（2）內底部之間形成過濾腔室，同時過濾腔室中設有氣動攪拌裝置（207），并且過濾腔室中豎向設置有一根從厭氧反應間（1）頂部通過的回流管（4）。

6.根據權利要求5所述的立體內循環節能型一體化MBR膜污水處理裝置，其特征在于：所述缺氧反應裝置（203）呈空心的圓錐形設置，且缺氧反應裝置（203）底部與缺氧反應間（2）內部?jī)?nèi)壁固定連接形成閉環，同時缺氧反應裝置（203）頂部側壁上設有濾口，并且缺氧反應裝置（203）內部設有缺氧填料（205）。

7.根據權利要求5所述的立體內循環節能型一體化MBR膜污水處理裝置，其特征在于：所述MBR組件（209）包括底座（211）、MBR膜（212）、蓋板（214），所述底座（211）設置于安裝板（208）頂部，且MBR膜（212）轉動連接于底座（211）內部，同時蓋板（214）設立于MBR膜（212）頂部，所述MBR膜（212）呈透水設置，且MBR膜（212）底部設有與底座（211）卡接的連接環（216），同時MBR膜（212）外部設有引水板（213）。

8.根據權利要求7所述的立體內循環節能型一體化MBR膜污水處理裝置，其特征在于：所述蓋板（214）頂部中心開設有輸氣孔（219），且蓋板（214）板身中開設有與輸氣孔（219）導通的內置氣道（218），同時內置氣道（218）呈弧形設置，所述蓋板（214）側壁上嵌入有與內置氣道（218）導通的噴頭（217）。

9.根據權利要求1所述的立體內循環節能型一體化MBR膜污水處理裝置，其特征在于：所述設備間（3）內底部由內至外分別設有集水清水箱（304）、曝氣鼓風機（303）、藥劑箱（302），所述集水清水箱（304）頂部設有與MBR組件（209）底部導通的引水管（305），所述曝氣鼓風機（303）頂部導通連接有一根延伸至缺氧反應間（2）內部的充氣管（306），且充氣管（306）與MBR膜（209）、氣動攪拌裝置（207）導通連接，同時藥劑箱（302）頂部設有與充氣管（306）導通的管道。

10.根據權利要求1所述的立體內循環節能型一體化MBR膜污水處理方法，其步驟為：S1：首先將污水通過進水管（101）引入?yún)捬醴磻?yīng)間（1）內頂部，使得污水由上至下通過厭氧反應裝置（103），同時帶動厭氧反應裝置（103）整體旋轉，使得污水進過缺氧填料過濾（205）后經過離心力甩入?yún)捬醴磻?yīng)裝置（103）外側并導出至厭氧反應間（1）底部，最終通過導水管（102）進入缺氧反應間（2）內底部；S2：經過厭氧反應裝置（103）處理后的污水將進入缺氧反應間（2）底部的過濾腔室中，通過氣動攪拌裝置（207）對污水進行攪拌，利用其頂端的濾板（206）將污水中的雜質過濾出，雜質將通過回流管（4）排出，并且雜質中的水分將通過回水管（401）再次進入?yún)捬醴磻?yīng)間（1）中進行二次循環凈化;S3：隨著缺氧反應間（2）內部的水源增加使得水位上升，且進入缺氧反應裝置（203）內部經過缺氧填料（205）進行處理，隨后水位持續上漲沒過MBR組件（209）；S5：通過曝氣鼓風機（303）向缺氧反應間（2）內部提供氣壓，并且將藥劑箱（302）中的藥劑一同導入MBR組件（209）頂部，并導入污水中;S4：通過曝氣鼓風機（303）對MBR組件（209）頂部進行供氣，供從而使得蓋板（214）在內置氣道（218）的作用下旋轉，此時，引水板（213）將污水導向MBR膜（212），使得MBR膜（212）對污水進行凈化并導入MBR組件（209）內部，最終凈化完畢的水源將通過引水管（305）進入集水清水箱（304）中并排出。

發明內容

為解決上述技術問題，本發明提供一種立體內循環節能型一體化MBR膜污水處理裝置及方法，解決出水水質不高，且占地面積大，投建及運行費用高，已難于滿足現狀高標準需求的問題。

本發明一種立體內循環節能型一體化MBR膜污水處理裝置及方法的目的與功效，由以下具體技術手段達成：一種立體內循環節能型一體化MBR膜污水處理裝置及方法，包括厭氧反應間、缺氧反應間、設備間、回流管，所述厭氧反應間固定連接于缺氧反應間的左側，且設備間固定連接于缺氧反應間的右側，所述厭氧反應間底部與缺氧反應間之間導通連接有導水管，且厭氧反應間底部左側貫穿連接有延伸至厭氧反應間內部的進水管，同時位于厭氧反應間內部的進水管管身上轉動連接有厭氧反應裝置，并且厭氧裝置與厭氧反應間內部之間呈密封設置，所述缺氧反應間內部設有缺氧反應裝置和MBR組件。

其中，所述厭氧反應裝置包括殼體和卡接板，所述殼體呈上下貫通設置，且卡接板固定連接于殼體上下兩端，同時卡接板嵌入?yún)捬醴磻?yīng)間內壁中，所述進水管從厭氧反應裝置中心穿過，且厭氧反應裝置轉動連接于進水管管身上。

其中，所述位于殼體頂部的卡接板板身上開設有上下貫通的通孔，且通孔中固定連接有利用水流驅動的驅動扇，所述位于殼體底部的卡接板上固定連接有環形設置的隔板，且隔板頂部固定連接有與殼體頂部卡接板底部固定連接的導水板，同時殼體內部通過導水板和隔板形成三個獨立的中空腔體，并且隔板板壁上設有濾網，所述導水板呈喇叭狀設置，且導水板底部水平段板壁中設有濾網。

其中，所述殼體內部底部?jī)?nèi)側的中空腔體中填充有可替換的厭氧填料，且殼體底部?jī)?nèi)側的卡接板板身內活動連接有用于密封厭氧填料的承托板，所述殼體內底部外殼的中空腔體底部的卡接板板身上開設有與中空腔體貫穿的出水孔。

其中，所述缺氧反應間頂部中心固定連接有延伸至缺氧反應間內部的檢修口，且缺氧反應間頂部一側固定連接有泄壓口，所述缺氧反應間內部中心固定連接有安裝板，且MBR組件固定連接于安裝板頂部，同時缺氧反應裝置固定連接于安裝板底部，所述缺氧反應間內底部固定連接有濾網，且濾網底部與缺氧反應間內底部之間形成過濾腔室，同時過濾腔室內固定連接有氣動攪拌裝置，并且過濾腔室左側與導水管導通連接，所述缺氧反應間頂部左側側壁中貫穿連接有回流管，且回流管的一端延伸至過濾腔室內，另一端延伸至缺氧反應間外，同時位于缺氧反應間外的回流管管身上導通連接有延伸至厭氧反應間內頂部的回水管，并且回水管與回流管連接處固定連接有泥水分離設備。

其中，所述缺氧反應裝置呈空心的圓錐形設置，且缺氧反應裝置底部與缺氧反應間內部?jī)?nèi)壁固定連接形成閉環，同時缺氧反應裝置側壁頂部開設有濾口，所述缺氧反應裝置底部?jī)?nèi)壁上開設有濾口，且缺氧反應裝置內部灌入有可更換的缺氧填料.其中，所述MBR組件包括底座、MBR膜、蓋板，所述底座固定連接于安裝板頂部，且MBR膜轉動連接于底座內部，同時蓋板固定連接于MBR膜頂部，所述底座內部開設有頂部呈貫通設置的中空腔體，且中空腔體側壁上開設有連接槽，所述MBR膜呈透水設置，且MBR膜底部固定連接有連接環，同時連接環轉動連接于連接槽內部，并且MBR膜外部固定連接有豎向且具有一定角度設置的引水板。

其中，所述蓋板頂部中心開設有輸氣孔，且蓋板板身中開設有與輸氣孔導通的內置氣道，同時內置氣道呈弧形設置，所述蓋板側壁上嵌入有與內置氣道導通的噴頭。

其中，所述設備間內底部由內至外分別固定連接有集水清水箱、曝氣鼓風機、藥劑箱，所述集水清水箱頂部導通連接有與MBR組件底部導通的引水管，且集水清水箱底部導通連接有一根延伸至設備間外的排水管，所述曝氣鼓風機頂部導通連接有一根延伸至缺氧反應間內部的充氣管，且充氣管與MBR膜、氣動攪拌裝置導通連接，所述藥劑箱內部存儲有用于凈化污水的藥劑，且藥劑箱頂部設有一根與充氣管導通的管道。

其中，方法為：S1：首先將污水通過進水管引入?yún)捬醴磻?yīng)間內頂部，使得污水由上至下通過厭氧反應裝置，同時帶動厭氧反應裝置整體旋轉，使得污水進過缺氧填料過濾后經過離心力甩入?yún)捬醴磻?yīng)裝置外側并導出至厭氧反應間底部，最終通過導水管進入缺氧反應間內底部；S2：經過厭氧反應裝置處理后的污水將進入缺氧反應間底部的過濾腔室中，通過氣動攪拌裝置對污水進行攪拌，利用其頂端的濾板將污水中的雜質過濾出，雜質將通過回流管排出，并且雜質中的水分將通過回水管再次進入?yún)捬醴磻?yīng)間中進行二次循環凈化；S3：隨著缺氧反應間內部的水源增加使得水位上升，且進入缺氧反應裝置內部經過缺氧填料進行處理，隨后水位持續上漲沒過MBR組件。

S5：通過曝氣鼓風機向缺氧反應間內部提供氣壓，并且將藥劑箱中的藥劑一同導入MBR組件頂部，并導入污水中；S4：通過曝氣鼓風機對MBR組件頂部進行供氣，供從而使得蓋板在內置氣道的作用下旋轉，此時，引水板將污水導向MBR膜，使得MBR膜對污水進行凈化并導入MBR組件內部，最終凈化完畢的水源將通過引水管進入集水清水箱中并排出。

有益效果：

（1）通過厭氧反應間、缺氧反應間與設備間共建，形成一體化設備，立體式分布，結構緊湊，節約空間、占地面積小，安裝方便快捷。

（2）通過厭氧反應間采用底部進水、中心筒升流式導流、上部出水溢流均勻布水、底部沉淀出水無淤積的進水、出水方式，進水與混合液回流水充分混合，形成系統循環，提高污染物的去除效果。

（3）通過MBR組件的空氣吹掃作為好氧區的增氧曝氣動力，充分利用MBR膜區的高溶解氧，節約了好氧區的曝氣增氧來源，達到節能30%的效果。

（發明人：周宗玉;徐巖新;張瑞光;王慧娟;王靜靜;郭世鵬）
