公布日：2022.03.01
申請日：2021.08.09
分類號：C02F9/04(2006.01)I;C02F103/34(2006.01)N
摘要

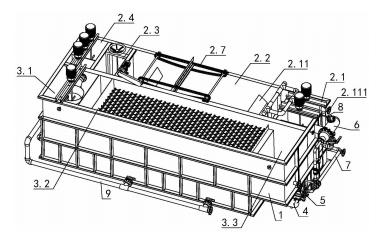

本發明公開了一種廢水多級分離預處理裝置，其包括箱體；排水區通過廢水過流管與氣浮池連通，氣浮池內鄰近廢水過流管處設有曝氣管；氣浮池的頂面裝設有刮渣機；二次絮凝池的底部與斜管沉淀池連通，斜管沉淀池的頂部與產水池連通。優點：本發明通過一次絮凝池對廢水進行一次處理，使廢水中的懸浮物絮凝，氣浮池內的刮渣機將浮渣撇到浮渣收集斗內；通過消泡池消除廢水中的氣泡，然后依次經混凝池和二次絮凝池對廢水中不易氣浮的污染物進行絮凝處理；最后通過斜管沉淀池使水中的污泥沉淀；通過本發明對廢水進行連續多級處理，處理效率高，效果好，能夠滿足工藝要求；而且整體結構緊湊，占地面積小，能夠?qū)崿F(xiàn)整體移動。
權利要求書
1.一種廢水多級分離預處理裝置，其特征在于，其包括箱體；所述箱體分隔為一級氣浮分離池和二級絮凝沉淀分離池；所述一級氣浮分離池包括一次絮凝池、氣浮池、消泡池和混凝池；所述消泡池通過消泡隔板分隔為中間水室和消泡室；所述一次絮凝池的排水區通過廢水過流管與所述氣浮池連通，所述氣浮池內鄰近所述廢水過流管處設有曝氣管；所述氣浮池的頂面裝設有刮渣機，所述氣浮池鄰近所述消泡池的一側內壁上固定有浮渣收集斗；所述氣浮池通過廢水通流管與所述中間水室連通，所述消泡室與所述混凝池的堿性區的底部連通；所述二級絮凝沉淀分離池包括二次絮凝池、斜管沉淀池和產水池；所述混凝池的混凝沉淀區的頂部通過管道與所述二次絮凝池內的中心筒的底部連通，所述二次絮凝池的底部與所述斜管沉淀池連通，所述斜管沉淀池的頂部與所述產水池連通。
2.根據權利要求1所述的一種廢水多級分離預處理裝置，其特征在于，所述一次絮凝池通過第一隔板和第二隔板分隔為混凝區、所述排水區和絮凝區；所述混凝區設有廢水進水口，所述混凝區的底部通過管道與所述絮凝區連通，置于所述排水區和所述絮凝區之間的所述第二隔板的高度小于所述第一隔板的高度；所述混凝區和所述排水區內均裝設有一次絮凝攪拌機。
3.根據權利要求1所述的一種廢水多級分離預處理裝置，其特征在于，在所述消泡池內裝設有閘板閥，所述閘板閥的插板與所述消泡隔板貼合滑動接觸。
4.根據權利要求1所述的一種廢水多級分離預處理裝置，其特征在于，所述混凝池通過第一折流板和第二折流板分隔為所述堿性區、除硬區和所述混凝沉淀區；所述除硬區的底部與所述混凝沉淀區的底部連通，所述堿性區、所述除硬區和所述混凝沉淀區內均裝設有混凝攪拌機。
5.根據權利要求1所述的一種廢水多級分離預處理裝置，其特征在于，所述廢水過流管和所述刮渣機之間的所述氣浮池內固定有隔流板，所述隔流板的頂端固定有向所述刮渣機折彎的導向板。
6.根據權利要求1所述的一種廢水多級分離預處理裝置，其特征在于，所述二次絮凝池內固定有頂部敞口的所述中心筒，所述中心筒內裝設有二次絮凝攪拌機。
7.根據權利要求1所述的一種廢水多級分離預處理裝置，其特征在于，所述斜管沉淀池的斜管組鄰近所述二次絮凝池的一端固定有擋板，所述斜管沉淀池通過溢流堰板與所述產水池分隔。
8.根據權利要求1至7任一所述的一種廢水多級分離預處理裝置，其特征在于，其還包括空氣壓縮機、溶氣水泵和溶氣罐；所述消泡室通過進水管與所述溶氣水泵的進水口連通，所述溶氣水泵的出水口與所述溶氣罐的進水口連通，所述空氣壓縮機通過氣管與所述溶氣罐的進氣口連通，所述溶氣罐的出液口與所述曝氣管連通。
9.根據權利要求8所述的一種廢水多級分離預處理裝置，其特征在于，所述浮渣收集斗的底部和所述斜管沉淀池的底部分別與污泥管連通。
10.根據權利要求8所述的一種廢水多級分離預處理裝置，其特征在于，所述一次絮凝池、所述氣浮池、所述消泡池、所述混凝池和所述二次絮凝池分別與排空管連通。
發明內容：
本發明的目的在于提供一種結構緊湊，占地面積小，且處理效果好的廢水多級分離預處理裝置。
本發明由如下技術方案實施：一種廢水多級分離預處理裝置，其包括箱體；所述箱體分隔為一級氣浮分離池和二級絮凝沉淀分離池；所述一級氣浮分離池包括一次絮凝池、氣浮池、消泡池和混凝池；所述消泡池通過消泡隔板分隔為中間水室和消泡室；所述一次絮凝池的排水區通過廢水過流管與所述氣浮池連通，所述氣浮池內鄰近所述廢水過流管處設有曝氣管；所述氣浮池的頂面裝設有刮渣機，所述氣浮池鄰近所述消泡池的一側內壁上固定有浮渣收集斗；所述氣浮池通過廢水通流管與所述中間水室連通，所述消泡室與所述混凝池的堿性區的底部連通；所述二級絮凝沉淀分離池包括二次絮凝池、斜管沉淀池和產水池；所述混凝池的混凝沉淀區的頂部通過管道與所述二次絮凝池內的中心筒的底部連通，所述二次絮凝池的底部與所述斜管沉淀池連通，所述斜管沉淀池的頂部與所述產水池連通。
進一步地，所述一次絮凝池通過第一隔板和第二隔板分隔為混凝區、所述排水區和絮凝區；所述混凝區設有廢水進水口，所述混凝區的底部通過管道與所述絮凝區連通，置于所述排水區和所述絮凝區之間的所述第二隔板的高度小于所述第一隔板的高度；所述混凝區和所述排水區內均裝設有一次絮凝攪拌機。
進一步地，在所述消泡池內裝設有閘板閥，所述閘板閥的插板與所述消泡隔板貼合滑動接觸。
進一步地，所述混凝池通過第一折流板和第二折流板分隔為所述堿性區、除硬區和所述混凝沉淀區；所述除硬區的底部與所述混凝沉淀區的底部連通，所述堿性區、所述除硬區和所述混凝沉淀區內均裝設有混凝攪拌機。
進一步地，所述廢水過流管和所述刮渣機之間的所述氣浮池內固定有隔流板，所述隔流板的頂端固定有向所述刮渣機折彎的導向板。
進一步地，所述二次絮凝池內固定有頂部敞口的所述中心筒，所述中心筒內裝設有二次絮凝攪拌機。
進一步地，所述斜管沉淀池的斜管組鄰近所述二次絮凝池的一端固定有擋板，所述斜管沉淀池通過溢流堰板與所述產水池分隔。
進一步地，其還包括空氣壓縮機、溶氣水泵和溶氣罐；所述消泡室通過進水管與所述溶氣水泵的進水口連通，所述溶氣水泵的出水口與所述溶氣罐的進水口連通，所述空氣壓縮機通過氣管與所述溶氣罐的進氣口連通，所述溶氣罐的出液口與所述曝氣管連通。
進一步地，所述浮渣收集斗的底部和所述斜管沉淀池的底部分別與污泥管連通。
進一步地，所述一次絮凝池、所述氣浮池、所述消泡池、所述混凝池和所述二次絮凝池分別與排空管連通。
本發明的優點：與現有技術相比，本發明依次連通設置有一次絮凝池、氣浮池、消泡池、混凝池、二次絮凝池、斜管沉淀池和產水池，并通過一定的位置關系和連通關系形成有機整體。
通過一次絮凝池對廢水進行一次處理，使廢水中的懸浮物絮凝，經絮凝后的廢水通入氣浮池，再通過曝氣使懸浮物浮至水面，由氣浮池內的刮渣機將浮渣撇到浮渣收集斗內，便于清理；通過消泡池能夠消除廢水中的氣泡，避免氣泡影響后續工序中沉淀物的沉降，有效保證沉降效果；然后依次經混凝池和二次絮凝池對廢水中不易氣浮的污染物進行絮凝處理，便于提高在后續工序的沉淀效果；最后通過斜管沉淀池使水中的污泥沉淀，便于處理；由此，通過本發明對廢水進行連續多級處理，處理效率高，效果好，能夠滿足工藝要求；而且整體結構緊湊，占地面積小，能夠?qū)崿F(xiàn)整體移動。
（發明人：郝春霞;黨平;李岳峰;鄭陽;李思序;齊婧;余占軍;張佳）
