公布日：2022.03.01
申請日：2021.12.08
分類號：F04D7/04(2006.01)I;F04D29/00(2006.01)I;F04D29/70(2006.01)I;F04D29/08(2006.01)I
摘要
本發明提供一種改進型污水泵及其密封組件，涉及污水泵技術領域，包括基座，所述基座的頂面固裝有污水泵本體，所述污水泵本體的頂面固裝有出水管，所述污水泵本體的一側固裝有進水管，所述基座的底面設置有便攜裝置，所述進水管的表面設置有過濾裝置，所述的便攜裝置包括連接桿，所述連接桿固定安裝在基座的底面，所述連接桿的內部滑動連接有滑桿，實際使用時，通過設置基座、污水泵本體、出水管、進水管、連接塊、轉桿、半齒輪、夾板、固定件和緊固螺栓，使污水泵本體在連接過程中，可以對出水管和進水管連接處進行密封，從而避免出水管或進水管的連接處因螺栓松動從而出現污水泄露的情況，操作簡單便捷，利于實際使用。
權利要求書

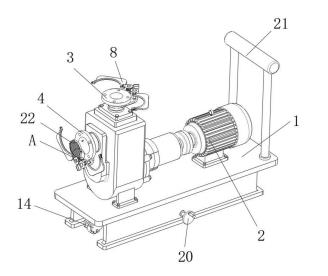

1.一種改進型污水泵，包括基座(1)，其特征在于：所述基座(1)的頂面固裝有污水泵本體(2)，所述污水泵本體(2)的頂面固裝有出水管(3)，所述污水泵本體(2)的一側固裝有進水管(4)，所述基座(1)的底面設置有便攜裝置，所述進水管(4)的表面設置有過濾裝置。
2.根據權利要求1所述的一種改進型污水泵，其特征在于：所述的便攜裝置包括連接桿(13)，所述連接桿(13)固定安裝在基座(1)的底面，所述連接桿(13)的內部滑動連接有滑桿(14)，所述滑桿(14)的底端裝有萬向輪(15)，所述滑桿(14)的數量為兩組，兩組所述滑桿(14)之間固定連接有方板(16)，所述基座(1)和方板(16)之間轉動有螺紋桿(17)，所述螺紋桿(17)的底端固裝有錐齒輪a(18)，所述基座(1)的一側位于錐齒輪a(18)的位置處轉動連接有錐齒輪b(19)，所述錐齒輪b(19)的一側固定連接有轉盤(20)。
3.根據權利要求2所述的一種改進型污水泵，其特征在于：所述轉盤(20)貫穿基座(1)的一側，所述轉盤(20)與基座(1)轉動連接，所述基座(1)的頂面位于一側位置處裝有扶手(21)。
4.根據權利要求2所述的一種改進型污水泵，其特征在于：所述錐齒輪a(18)與錐齒輪b(19)相嚙合。
5.根據權利要求1所述的一種改進型污水泵，其特征在于：所述的過濾裝置包括濾網(22)，所述濾網(22)滑動連接在進水管(4)的內壁，所述濾網(22)的一側固裝有彈簧(23)，所述彈簧(23)的一端固定連接有卡塊(24)，所述濾網(22)的表面裝有拉塊(25)。
6.根據權利要求5所述的一種改進型污水泵，其特征在于：所述卡塊(24)的數量為兩組，兩組所述卡塊(24)對稱分布在濾網(22)的兩側，所述卡塊(24)的兩側均為弧形。
7.根據權利要求5所述的一種改進型污水泵，其特征在于：所述進水管(4)的內壁位于兩側位置處均開設有卡槽。
8.一種改進型污水泵的密封組件，包括連接塊(5)，其特征在于：所述連接塊(5)均固定安裝在出水管(3)和進水管(4)的表面，所述連接塊(5)的表面轉動連接有轉桿(6)，所述轉桿(6)的頂端裝有半齒輪(7)，所述半齒輪(7)的表面固定連接有夾板(8)，所述夾板(8)的一側固定安裝有固定件(10)，所述固定件(10)的內部轉動連接有緊固螺栓(11)。
9.根據權利要求8所述的一種改進型污水泵的密封組件，其特征在于：所述半齒輪(7)的數量為兩組，兩組所述半齒輪(7)對稱分布在連接塊(5)的兩側，其中一組半齒輪(7)的表面固裝有推板(12)。
10.根據權利要求8所述的一種改進型污水泵的密封組件，其特征在于：所述夾板(8)的一側為弧形，所述夾板(8)的表面裝有密封圈(9)。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種改進型污水泵及其密封組件。
為了實現上述目的，本發明采用了如下技術方案：一種改進型污水泵，包括基座，所述基座的頂面固裝有污水泵本體，所述污水泵本體的頂面固裝有出水管，所述污水泵本體的一側固裝有進水管，所述基座的底面設置有便攜裝置，所述進水管的表面設置有過濾裝置。
為了方便人們攜帶污水泵本體，本發明改進有，所述的便攜裝置包括連接桿，所述連接桿固定安裝在基座的底面，所述連接桿的內部滑動連接有滑桿，所述滑桿的底端裝有萬向輪，所述滑桿的數量為兩組，兩組所述滑桿之間固定連接有方板，所述基座和方板之間轉動有螺紋桿，所述螺紋桿的底端固裝有錐齒輪a，所述基座的一側位于錐齒輪a的位置處轉動連接有錐齒輪b，所述錐齒輪b的一側固定連接有轉盤。
為了方便人們轉動錐齒輪b，本發明改進有，所述轉盤貫穿基座的一側，所述轉盤與基座轉動連接，所述基座的頂面位于一側位置處裝有扶手。
為了使螺紋桿轉動，本發明改進有，所述錐齒輪a與錐齒輪b相嚙合。
為了方便人們拆裝濾網，本發明改進有，所述的過濾裝置包括濾網，所述濾網滑動連接在進水管的內壁，所述濾網的一側固裝有彈簧，所述彈簧的一端固定連接有卡塊，所述濾網的表面裝有拉塊。
為了提高濾網的牢固性，本發明改進有，所述卡塊的數量為兩組，兩組所述卡塊對稱分布在濾網的兩側，所述卡塊的兩側均為弧形。
為了使濾網固定在進水管內，本發明改進有，所述進水管的內壁位于兩側位置處均開設有卡槽。
一種改進型污水泵的密封組件，包括連接塊，所述連接塊均固定安裝在出水管和進水管的表面，所述連接塊的表面轉動連接有轉桿，所述轉桿的頂端裝有半齒輪，所述半齒輪的表面固定連接有夾板，所述夾板的一側固定安裝有固定件，所述固定件的內部轉動連接有緊固螺栓。
為了方便人們轉動半齒輪，本發明改進有，所述半齒輪的數量為兩組，兩組所述半齒輪對稱分布在連接塊的兩側，其中一組半齒輪的表面固裝有推板。
為了提高架板的密封性能，本發明改進有，所述夾板的一側為弧形，所述夾板的表面裝有密封圈。
與現有技術相比，本發明的優點和積極效果在于，
1、本發明中，實際使用時，通過設置基座、污水泵本體、出水管、進水管、連接塊、轉桿、半齒輪、夾板、固定件和緊固螺栓，使污水泵本體在連接過程中，可以對出水管和進水管連接處進行密封，從而避免出水管或進水管的連接處因螺栓松動從而出現污水泄露的情況，操作簡單便捷，利于實際使用。
2、本發明中，實際使用時，通過設置便攜裝置，方便人們對污水泵本體進行搬運，避免人們利用吊機等工具搬運，消耗大量時間的情況，利于實際使用。
3、本發明中，實際使用時，通過設置過濾裝置，使進水管內過濾用濾網可以進行拆卸，從而方便人們對污水泵本體的日常維護，避免雜質卡在濾網內不便清理的繁瑣情況，利于實際使用。
（發明人：陸燕飛）
