公布日：2022.03.29
申請日：2021.12.24
分類號：C02F11/02(2006.01)I
摘要
本發明涉及一種污泥減量濃縮一體化裝置，包括池體、固定板、捕食生物附著板、附著板驅動機構；捕食生物附著板設置于池體內且內部接種有用于捕食污泥的微型生物，污泥經過所述捕食生物附著板流至下方池體內，附著板驅動機構設置于固定板上，用于驅動所述捕食生物附著板在池體內沉淀的污泥與清水的界面之間升降。本發明將污泥濃縮池與污泥生物捕食技術結合，構建一種污泥減量濃縮一體化裝置，在一體化裝置中投加顫蚓科蠕蟲，其棲息于污泥中，經過生物捕食降低污泥濃度，實現污泥減量化；同時利用顫蚓科蠕蟲排泄物的無機生物擾動行為，改善了污泥沉降性能，使污泥更易沉降濃縮，減少污泥停留時間，提高污泥脫水效率，降低運行成本。
權利要求書

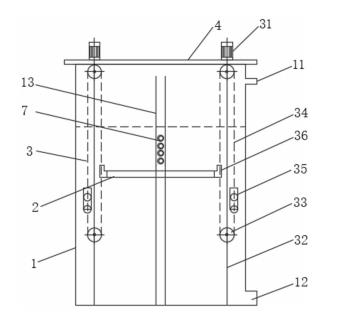

1.一種污泥減量濃縮一體化裝置，其特征在于，包括：池體(1)及設置于池體(1)上的固定板(4)，所述池體(1)上設置有出水口(11)、排泥口(12)和進泥管(13)，所述進泥管(13)上設有出泥口(7)；捕食生物附著板(2)，其設置于出泥口(7)下方的池體(1)內，所述捕食生物附著板(2)內部接種有用于捕食污泥的微型生物；附著板驅動機構(3)，其設置于固定板(4)上，用于驅動所述捕食生物附著板(2)在池體(1)內沉淀的污泥與清水的界面之間升降。
2.根據權利要求1所述的一種污泥減量濃縮一體化裝置，其特征在于：所述池體(1)內腔為圓形。
3.根據權利要求1所述的一種污泥減量濃縮一體化裝置，其特征在于：所述附著板驅動機構(3)包括升降電機(31)、立柱(32)、鏈輪(33)、鏈條(34)、配重導向輪(35)和捕食生物附著板卡槽板(36)；所述立柱(32)固定在固定板(4)與池體(1)底部之間，且在池體(1)內腔兩側各設置一個；每個立柱(32)上均通過轉軸和軸承上下安裝兩個鏈輪(33)，且兩個鏈輪(33)分別安裝于立柱(32)頂部和立柱(32)底部四分之一處，每個立柱(32)上的兩個鏈輪(33)之間通過鏈條(34)傳動連接，位于外側鏈條(34)上安裝配重導向輪(35)，鏈輪(33)由升降電機(31)動力驅動，且升降電機(31)安裝在固定板(4)上；所述捕食生物附著板卡槽板(36)固定于內側鏈條(34)上。
4.根據權利要求3所述的一種污泥減量濃縮一體化裝置，其特征在于：所述捕食生物附著板(2)通過榫卯結構與捕食生物附著板卡槽板(36)鑲嵌。
5.根據權利要求1所述的一種污泥減量濃縮一體化裝置，其特征在于：所述捕食生物附著板(2)內均勻布設多層穿孔板(5)，所述穿孔板(5)內填充有與顫蚯蚓生理特性相適應的填料(6)。
6.根據權利要求5所述的一種污泥減量濃縮一體化裝置，其特征在于：所述填料(6)為聚丙烯纖維束或聚乙烯纖維束交錯軋制而成，聚丙烯纖維束或聚乙烯纖維束之間留有直徑或?qū)挾葹?.8～1.5mm的孔或縫隙。
7.根據權利要求1所述的一種污泥減量濃縮一體化裝置，其特征在于：所述進泥管(13)由池體(1)底部向上豎直設置并貫穿捕食生物附著板(2)，所述出泥口(7)分布在捕食生物附著板(2)上方的進泥管(4)外壁上。
8.根據權利要求1所述的一種污泥減量濃縮一體化裝置，其特征在于：所述捕食生物附著板(2)上接種的微型生物為顫蚓科蠕蟲，所述顫蚓科蠕蟲選自正顫蚓、霍夫水絲蚓或蘇氏尾腮蚓中的一種或多種。
9.根據權利要求8所述的一種污泥減量濃縮一體化裝置，其特征在于：所述顫蚓科蠕蟲的培養接種方法為：顫蚓科蠕蟲篩選后置于盛有清水的培養裝置內，并使用曝氣管進行氧氣供給，培養過程中逐漸加入待處理污泥，定期置換污泥，并且逐漸加大污泥與清水的配比，經過不斷的馴化和培養后，將已經完全適應污泥生長環境的顫蚓科蠕蟲投加至一體化裝置中的捕食生物附著板(2)上。
10.根據權利要求9所述的一種污泥減量濃縮一體化裝置，其特征在于：所述顫蚓科蠕蟲使用微孔曝氣管進行氧氣供給，保持溶解氧在0.5～2mg/L，培養裝置中水深維持在3～5cm。
發明內容
本發明的目的就在于針對目前污泥濃縮池污泥沉降濃縮停留時間長、含水率降低比較困難等問題，結合污泥減量考量，提出一種污泥減量濃縮一體化裝置。
本發明通過以下技術方案來實現上述目的：
一種污泥減量濃縮一體化裝置，包括：
池體及設置于池體上的固定板，所述池體上設置有出水口、排泥口和進泥管，所述進泥管上設有出泥口；
捕食生物附著板，其設置于出泥口下方的池體內，所述捕食生物附著板內部接種有用于捕食污泥的微型生物；
附著板驅動機構，其設置于固定板上，用于驅動所述捕食生物附著板于池體內沉淀的污泥與清水的界面之間升降。
作為本發明的進一步優化方案，所述池體的內腔為圓形。
作為本發明的進一步優化方案，所述附著板驅動機構包括升降電機、立柱、鏈輪、鏈條、配重導向輪和捕食生物附著板卡槽板；
所述立柱固定在固定板與池體底部之間，且在池體內腔兩側各設置一個；
每個立柱上均通過轉軸和軸承上下安裝兩個鏈輪，且兩個鏈輪分別安裝于立柱頂部和立柱底部四分之一處，每個立柱上的兩個鏈輪之間通過鏈條傳動連接，位于外側鏈條上安裝配重導向輪，鏈輪由升降電機動力驅動，且升降電機安裝在固定板上；
所述捕食生物附著板卡槽板固定于內側鏈條上。
作為本發明的進一步優化方案，所述捕食生物附著板通過榫卯結構與捕食生物附著板卡槽板鑲嵌。
作為本發明的進一步優化方案，所述捕食生物附著板內均勻布設多層穿孔板，所述穿孔板內填充有與顫蚯蚓穴居、鉆洞等生理特性相適應的填料。
作為本發明的進一步優化方案，所述填料為聚丙烯纖維束或聚乙烯纖維束交錯軋制而成，聚丙烯纖維束或聚乙烯纖維束之間留有直徑或?qū)挾葹?.8～1.5mm的孔或縫隙。
作為本發明的進一步優化方案，所述進泥管由池體底部向上豎直分布并貫穿捕食生物附著板，所述出泥口分布在捕食生物附著板上方的進泥管外壁上。
作為本發明的進一步優化方案，所述捕食生物附著板上接種的微型生物為顫蚓科蠕蟲，所述顫蚓科蠕蟲選自正顫蚓、霍夫水絲蚓或蘇氏尾腮蚓中的一種或多種。
作為本發明的進一步優化方案，所述顫蚓科蠕蟲的培養接種方法為：顫蚓科蠕蟲篩選后置于盛有清水的培養裝置內，并使用曝氣管進行氧氣供給，培養過程中逐漸加入待處理污泥，定期置換污泥，并且逐漸加大污泥與清水的配比，經過不斷的馴化和培養后，將已經完全適應污泥生長環境的顫蚓科蠕蟲投加至一體化裝置中的捕食生物附著板上。
作為本發明的進一步優化方案，所述顫蚓科蠕蟲使用微孔曝氣管進行氧氣供給，保持溶解氧在0.5～2mg/L，培養裝置中水深維持在3～5cm。
本發明的有益效果在于：
本發明將污泥濃縮池與污泥生物捕食技術結合，構建一種污泥減量濃縮一體化裝置，在一體化裝置中投加顫蚓科蠕蟲，其棲息于污泥中，經過生物捕食降低污泥濃度，實現污泥減量化；同時利用顫蚓科蠕蟲排泄物的無機生物擾動行為，改善了污泥沉降性能，使污泥更易沉降濃縮，減少污泥停留時間，提高污泥脫水效率，降低運行成本。
（發明人：宋永蓮;伍昌年;向鳳;唐玉朝;劉壯壯;黃高鑫;鄭俠;凌琪）
