公布日：2022.03.18
申請日：2021.11.22
分類號：C02F11/00(2006.01)I;C02F11/06(2006.01)I;C02F11/04(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N;C02F101/30(2006.01)N
摘要
本發明提供了一種污泥碳源化回用同步污泥減量方法和系統以及內循環污泥碳源發生裝置，是將厭氧、缺氧、好氧處理后且通過污泥濃縮池濃縮的泥漿，采用電子沖擊波與溶胞劑藕合，以加速溶解泥漿中細菌的細胞并使菌體的胞內物質釋放，然后通過電磁的分子排列后，再次對胞外聚合物結構破壞，使泥漿中微生物死亡、有機質分解，并使破碎后難降解片段和死亡微生物菌體的不斷再分解，形成泥水混合液后，進入釋碳控氮池水解并控制厭氧產酸過程中氨氮和磷的釋放，作為碳源回流至厭氧處理池內為反硝化過程中微生物的營養物供微生物硝化代謝，最后進入好氧硝化段進行污泥減量處理。本發明同步實現了污泥資源化和過程減量，降低了污水處理成本。
權利要求書
1.一種污泥碳源化回用同步污泥減量方法，其特征在于，將厭氧、缺氧、好氧處理且通過污泥濃縮池濃縮后的泥漿作為原材料，采用電子沖擊波與溶胞劑藕合工作，以加速溶解泥漿中細菌的細胞并使菌體的胞內物質釋放，再通過電磁的分子排列后，對胞外聚合物結構破壞，使泥漿中微生物死亡、有機質分解，并使破碎后難降解片段和死亡微生物菌體的不斷再分解，形成泥水混合液后，進入釋碳控氮池水解并控制厭氧產酸過程中氨氮和磷的釋放，使所述泥水混合液作為碳源再回流至厭氧處理池內，為反硝化過程中微生物的營養物供微生物硝化代謝，最后再進入好氧硝化段進行污泥減量處理。
2.如權利要求1所述的污泥碳源化回用同步污泥減量方法，其特征在于，所述溶胞劑包括下述重量份的原料：氧化劑10~20：消毒劑20~30；穩定劑：2~5；交聯劑：2~5；所述溶胞劑加入量為0.5~0.8mg/gMLSS。
3.如權利要求2所述的污泥碳源化回用同步污泥減量方法，其特征在于，所述的氧化劑選用濃度為10~30％的過氧化氫；所述的殺菌劑選用濃度為10~30％的冰醋酸；所述的穩定劑選用濃度為1~20％的癸炔二醇或1~20％的聚氧乙烯脂肪醇醚；所述的交聯劑選用濃度為1~20％的戊二醛。
4.如權利要求1所述的污泥碳源化回用同步污泥減量方法，其特征在于，所述污泥采用所述電子沖擊波與溶胞劑藕合，通過電磁的分子排列后再次以電子沖擊波與溶胞劑對胞外聚合物結構破壞，然后通過電子束加速器輻射進一步使污泥中微生物死亡、有機質分解。
5.如權利要求4所述的污泥碳源化回用同步污泥減量方法，其特征在于，所述電子沖擊波頻率為10~18kHz，波能密度為0.1~0.8W/mL，作用時間為60~120秒，磁場強度為7000—15000GS。
6.如權利要求1~5任一項所述的污泥碳源化回用同步污泥減量方法，其特征在于，在所述釋碳控氮池內按0.01~0.05mg/L投加嗜熱菌，并控制池內pH值在7~10之間，溫度在30~45℃之間，釋碳控氮池徑高比為1：1.5~2，HRT為2~8小時。

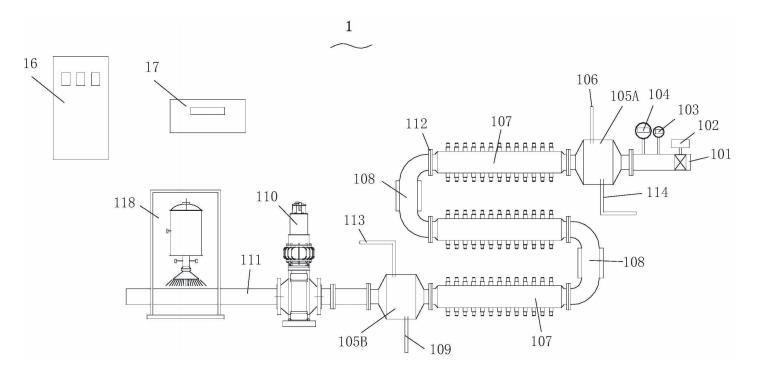

7.一種內循環污泥碳源發生裝置，其特征在于，包括混合罐、至少一破碎管、至少一電磁管和污泥泵，所述混合罐包括前混合罐和后混合罐，所述前混合罐上設有可與加藥系統連接的加藥管，所述前混合罐入口與進泥管連接，出口連接所述破碎管，所述破碎管上設有多個機械振子，所述電磁管設置于所述破碎管之間，與所述破碎管交替連接，最后一所述破碎管與所述后混合罐入口連接，所述后混合罐上設有可與加藥系統連接的加藥管，所述后混合罐出口與所述污泥泵連接。
8.根據權利要求7所述的內循環污泥碳源發生裝置，其特征在于，還包括電子束加速器，所述電子束加速器與所述污泥泵通過管路連接。
9.一種污泥碳源化回用同步污泥減量系統，其特征在于，包括權利要求7或8所述的內循環污泥碳源發生裝置。
10.如權利要求9所述的污泥碳源化回用同步污泥減量系統，其特征在于，還包括依序連接的厭氧池、缺氧池、好氧池、污泥濃縮池，所述內循環污泥碳源發生裝置入口與所述污泥濃縮池連接，所述內循環污泥碳源發生裝置出口連接釋碳控氮池入口，所述釋碳控氮池出口連接所述厭氧池。
發明內容
本發明的目的在于克服上述現有技術的不足，首先提供了一種污泥碳源化回用同步污泥減量方法，達到了污水處理廠的污泥碳源供應及污泥減量化效果。
本發明提供的一種污泥碳源化回用同步污泥減量方法，是將厭氧、缺氧、好氧處理且通過污泥濃縮池濃縮后的泥漿作為原材料，采用電子沖擊波與溶胞劑藕合工作，以加速溶解泥漿中細菌的細胞并使菌體的胞內物質釋放，再通過電磁的分子排列后，對胞外聚合物結構破壞，使泥漿中微生物死亡、有機質分解，并使破碎后難降解片段和死亡微生物菌體的不斷再分解，形成泥水混合液后，進入釋碳控氮池水解并控制厭氧產酸過程中氨氮和磷的釋放，使所述泥水混合液作為碳源再回流至厭氧處理池內，為反硝化過程中微生物的營養物供微生物硝化代謝，最后再進入好氧硝化段進行污泥減量處理。
本發明還提供了一種內循環污泥碳源發生裝置，包括混合罐、至少一破碎管、至少一電磁管和污泥泵，所述混合罐包括前混合罐和后混合罐，所述前混合罐上設有可與加藥系統連接的加藥管，所述前混合罐入口與進泥管連接，出口連接所述破碎管，所述破碎管上設有多個機械振子，所述電磁管設置于所述破碎管之間，與所述破碎管交替連接，最后一所述破碎管與所述后混合罐入口連接，所述后混合罐上設有可與加藥系統連接的加藥管，所述后混合罐出口與所述污泥泵連接。
本發明還提供了一種污泥碳源化回用同步污泥減量系統，具有上述所述的內循環污泥碳源發生裝置。
本發明具有下述技術效果：
(1)本發明可以有效增強細胞的可降解性，加速胞內基質的釋放，通過內循環污泥碳源發生裝置中溶胞劑與電子沖擊波耦合以及電磁的分子排列協同處理后的泥水混合液碳氮比和碳磷比分別高達777.63:1和1425:1，可以用作污水處理廠反硝化段的內碳源應用，同步實現了污泥資源化和過程減量；
(2)本發明通過內循環污泥碳源發生裝置處理后的污泥漿再與絮凝劑混合，經高壓板框機脫水，泥餅含水率可以控制在55％以下，實現了終端污泥減容減量；
(3)本發明采用內循環污泥碳源發生裝置產生的碳源數量可觀，處理后混合液回流到厭氧池作為碳源使用，有效降低了污水處理廠運營成本；
(4)本發明可在不影響出水水質的前提下，達到污泥的產量下降的效果，有效地解決后置污泥處理技術給環境帶來的壓力和影響；從污水廠源頭實現了污泥減量，從而有效降低了剩余污泥處理成本；
(5)本發明只需把內循環污泥碳源發生裝置設置成另一回路，即可與原污水處理系統融合，整個系統操作簡便，工業化容易，便于推廣應用。
本發明適用于城市污水處理廠污泥減量化處理，特別適用于污水處理工藝為A2/O工藝中的污泥減量，具有廣泛的應用前景。
（發明人：彭云龍;陳兆勇;李玉山;彭祖霆;晏傲林）
