公布日：2022.03.11
申請日：2021.10.22
分類號：C02F9/14(2006.01)I;B01D36/02(2006.01)I;B01D29/11(2006.01)I;B01F33/40(2022.01)I;C02F101/16(2006.01)N;C02F103/20(2006.01)N;
C02F101/38(2006.01)N;C02F101/10(2006.01)N
摘要
一種分散式高濃度有機廢水處理的成套裝置及工藝流程，屬于環保設備技術領域。成套裝置包括順次連接的預處理模塊、兩級AO反應模塊和膜處理模塊，所述膜處理模塊為氣升式MBR膜生物反應器，氣升式MBR膜生物反應器的回流管路連接兩級AO反應模塊的一級缺氧池，該回流管路上設置回流泵，氣升式MBR膜生物反應器還連接曝氣管路，氣升式MBR膜生物反應器的出水管路連接清水池，在出水管路上設置消毒器消毒，優化消毒后的清水流入清水池，污泥管路連接污泥池。本發明在小規模分散式高濃度有機廢水處理項目中，具有工作效率高、技術穩定可靠、操作方便的污水處理工藝設備，能夠滿足污水達標排放。
權利要求書
1.一種分散式高濃度有機廢水處理的成套裝置，其特征在于：包括順次連接的預處理模塊、兩級AO反應模塊和膜處理模塊，所述膜處理模塊為氣升式MBR膜生物反應器，氣升式MBR膜生物反應器的回流管路連接兩級AO反應模塊的一級缺氧池，該回流管路上設置回流泵，氣升式MBR膜生物反應器還連接曝氣管路，氣升式MBR膜生物反應器的出水管路連接清水池，在出水管路上設置消毒器消毒，優化消毒后的清水流入清水池，污泥管路連接污泥池。
2.根據權利要求1所述分散式高濃度有機廢水處理的成套裝置，其特征在于：所述氣升式MBR膜生物反應器包括反應池及置于反應池內的膜組件和隔板，在反應池內空間填充去除水中污染物的活性污泥，從上至下形成好氧、缺氧和厭氧區，在反應池內所述膜組件兩側均設置隔板，所述隔板與膜組件兩側端的距離L1為25-35cm，隔板上端距同膜組件上沿L2為35-45cm，隔板下端與池底間的距離L3為20-25m，形成“煙囪效應”，所述反應池通過污泥回流管路連接一級缺氧池，在污泥回流管路上設置污泥回流泵，使污泥在污泥回流泵作用下通過回流管回流至一級缺氧池中。
3.根據權利要求圖1所述分散式高濃度有機廢水處理的成套裝置，其特征在于：所述預處理模塊包括順次連接的旋轉格柵機、隔油調節池及布袋過濾器，所述旋轉格柵機進行初級過濾，隔油調節池內設置隔油氈，分兩層豎直設置，兩層間隔間距450-500cm，對濾液進行隔油處理，最后通過布袋過濾器對廢水進行精細過濾，以去除廢水中的顆粒物，形成“旋轉式格柵除污機+隔油+布袋式過濾器”的預處理模塊；旋轉格柵機、隔油調節池及布袋過濾器分別連接渣槽，收集產生的渣料。
4.根據權利要求1所述的分散式高濃度有機廢水處理的成套裝置，其特征在于：所述旋轉格柵機和隔油調節池間的管路上設置一級污水提升泵，通過一級污水提升泵提升旋轉格柵機過濾后的污水至隔油調節池內；在隔油調節池和布袋過濾器間的管路上設置二級污水提升泵，通過二級污水提升泵提升隔油調節池過濾后的污水至布袋過濾器內，去除0.5-100μm以上粒徑的顆粒物；隔油調節池連接曝氣管路。
5.根據權利要求1所述的分散式高濃度有機廢水處理的成套裝置，其特征在于：所述隔油調節池的進水管連接補充碳源管路；隔油調節池還連接曝氣管路。
6.根據權利要求1所述的分散式高濃度有機廢水處理的成套裝置，其特征在于：所述兩級AO反應模塊包括順次連接的LEM高級氧化池、絮凝沉淀池、一級缺氧池、一級好氧池、二級缺氧池和二級好氧池，在一級缺氧池中進行一級厭氧反硝化反應，然后進入一級好氧池，進行一級好氧硝化反應，LEM高級氧化池、一級好氧池均和二級好氧池分別連接曝氣管路，進行曝氣處理；一級好氧池通過回流泵連接一級缺氧池，一級好氧池通過回流管路連接一級缺氧池，該回流管路上設置回流泵，其內的硝化液通過回流泵回流至一級缺氧池；一級好氧池內的出水流入二級缺氧池進行二級反硝化反應，然后進入二級好氧池。
7.根據權利要求1所述的分散式高濃度有機廢水處理的成套裝置，其特征在于：所述高級氧化池包括順次連接的pH調節池、LEM-DF反應池和絮凝沉淀池，高級氧化池連接曝氣管路，首先污水進入PH調節池調節，使PH值滿足LEM-DF的反應條件，再進入LEM-DF反應池中進行電化學氧化，出水在絮凝沉淀池中，PH值控制在7.5-8.5時，加入絮凝劑進行沉淀，絮凝沉淀連接污泥池，上清液連接一級缺氧池進行下一步生化反應。
8.根據權利要求1所述的分散式高濃度有機廢水處理的成套裝置，其特征在于：所述二級缺氧池連接補充碳源管路。
9.采用如權利要求1所述的分散式高濃度有機廢水處理的成套裝置處理廢水的工藝流程，其特征在于：包括如下步驟：S1：通過預處理模塊對污水進行預處理：吸附污水中的油類物質，且去除0.5-100μm以上粒徑的顆粒物；S2：通過兩級AO反應模塊進行生化處理：在高級氧化池內降解廢水中的有機物，并絮凝沉淀后的上清液自流入一級反硝化池中進行下一步生化反應，所述高級氧化分為pH調節池、LEM-DF反應池及絮凝沉淀池，PH調節池進行PH值調節，以滿足LEM-DF反應需要，LEM-DF反應池進行電化學氧化，對廢水中有機物進行電化學降解；出水在絮凝沉淀池中，PH值控制在7.5-8.5時，加入絮凝劑進行沉淀；上清液首先進行一級厭氧反硝化反應，然后進入一級好氧硝化反應，一級好氧池中進行曝氣處理，一級好氧池內硝化液通過回流泵進行回流，出水進行二級反硝化反應，然后進入二級好氧池，進行曝氣處理；S3：通過膜處理模塊優化高徑比，出水管路連接清水池，在出水管路上設置消毒器消毒，優化消毒后的清水流入清水池，污泥管路連接污泥池。
發明內容
針對上述小規模分散式污水處理的特點，解決分散式污水處理建設和運行成本高、管理難度大的技術問題，本發明提供一種工作效率高、設備簡單、操作方便的分散式高濃度有機廢水處理的成套裝置及工藝流程，適用于小規模農副產品加工點、畜禽養殖場污水等處理項目。
本發明的目的是通過以下技術方案來實現的：

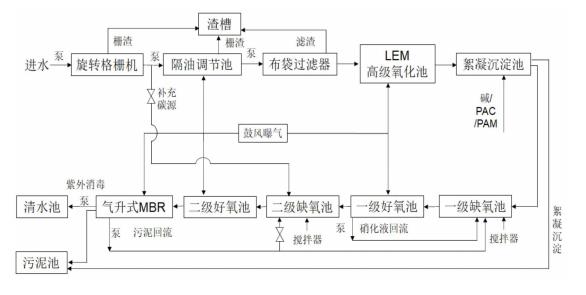

本發明一種分散式高濃度有機廢水處理的成套裝置，包括順次連接的預處理模塊、兩級AO反應模塊和膜處理模塊，所述膜處理模塊為氣升式MBR膜生物反應器，氣升式MBR膜生物反應器的回流管路連接兩級AO反應模塊的一級缺氧池，該回流管路上設置回流泵，氣升式MBR膜生物反應器還連接曝氣管路，氣升式MBR膜生物反應器的出水管路連接清水池，在出水管路上設置消毒器消毒，優化消毒后的清水流入清水池，污泥管路連接污泥池。
進一步地，所述氣升式MBR膜生物反應器包括反應池及置于反應池內的膜組件和隔板，在反應池內空間填充去除水中污染物的活性污泥，從上至下形成好氧、缺氧和厭氧區，在反應池內所述膜組件兩側均設置隔板，所述隔板與膜組件兩側端的距離L1為25-35cm，隔板上端距同膜組件上沿L2為35-45cm，隔板下端與池底間的距離L3為20-25m，形成“煙囪效應”，所述反應池通過污泥回流管路連接一級缺氧池，在污泥回流管路上設置污泥回流泵，使污泥在污泥回流泵作用下通過回流管回流至一級缺氧池中。
進一步地，所述預處理模塊包括順次連接的旋轉格柵機、隔油調節池及布袋過濾器，所述旋轉格柵機進行初級過濾，隔油調節池內設置隔油氈，分兩層豎直設置，兩層間隔間距450-500cm，對濾液進行隔油處理，最后通過布袋過濾器對廢水進行精細過濾，以去除廢水中的顆粒物，形成“旋轉式格柵除污機+隔油+布袋式過濾器”的預處理模塊；旋轉格柵機、隔油調節池及布袋過濾器分別連接渣槽，收集產生的渣料。
進一步地，所述旋轉格柵機和隔油調節池間的管路上設置一級污水提升泵，通過一級污水提升泵提升旋轉格柵機過濾后的污水至隔油調節池內；在隔油調節池和布袋過濾器間的管路上設置二級污水提升泵，通過二級污水提升泵提升隔油調節池過濾后的污水至布袋過濾器內，去除0.5-100μm以上粒徑的顆粒物；隔油調節池連接曝氣管路。
進一步地，所述隔油調節池的進水管連接補充碳源管路；隔油調節池還連接曝氣管路。
進一步地，所述兩級AO反應模塊包括順次連接的LEM高級氧化池、絮凝沉淀池、一級缺氧池、一級好氧池、二級缺氧池和二級好氧池，在一級缺氧池中進行一級厭氧反硝化反應，然后進入一級好氧池，進行一級好氧硝化反應，LEM高級氧化池、一級好氧池均和二級好氧池分別連接曝氣管路，進行曝氣處理；一級好氧池通過回流泵連接一級缺氧池，一級好氧池通過回流管路連接一級缺氧池，該回流管路上設置回流泵，其內的硝化液通過回流泵回流至一級缺氧池；一級好氧池內的出水流入二級缺氧池進行二級反硝化反應，然后進入二級好氧池。
進一步地，所述高級氧化池包括順次連接的pH調節池、LEM-DF反應池和絮凝沉淀池，高級氧化池連接曝氣管路，首先污水進入PH調節池調節，使PH值滿足LEM-DF的反應條件，再進入LEM-DF反應池中進行電化學氧化，出水在絮凝沉淀池中，PH值控制在7.5-8.5時，加入絮凝劑進行沉淀，絮凝沉淀連接污泥池，上清液連接一級缺氧池進行下一步生化反應。
進一步地，所述二級缺氧池連接補充碳源管路。
本發明采用分散式高濃度有機廢水處理的成套裝置處理廢水的工藝流程，包括如下步驟：
S1：通過預處理模塊對污水進行預處理：吸附污水中的油類物質，且去除0.5-100μm以上粒徑的顆粒物；
S2：通過兩級AO反應模塊進行生化處理：在高級氧化池內降解廢水中的有機物，并絮凝沉淀后的上清液自流入一級反硝化池中進行下一步生化反應，所述高級氧化分為pH調節池、LEM-DF反應池及絮凝沉淀池，PH調節池進行PH值調節，以滿足LEM-DF反應需要，LEM-DF反應池進行電化學氧化，對廢水中有機物進行電化學降解；出水在絮凝沉淀池中，PH值控制在7.5-8.5時，加入絮凝劑進行沉淀；
上清液首先進行一級厭氧反硝化反應，然后進入一級好氧硝化反應，一級好氧池中進行曝氣處理，一級好氧池內硝化液通過回流泵進行回流，出水進行二級反硝化反應，然后進入二級好氧池，進行曝氣處理；
S3：通過膜處理模塊優化高徑比，出水管路連接清水池，在出水管路上設置消毒器消毒，優化消毒后的清水流入清水池，污泥管路連接污泥池。
本發明的有益效果為：
1.本發明分散式高濃度有機廢水處理的成套裝置，包括順次連接的預處理模塊、兩級AO反應模塊和膜處理模塊，所述膜處理模塊為氣升式MBR膜生物反應器，通過回流管路連接兩級AO反應模塊的一級缺氧池，并連接曝氣管路，其出水管路連接清水池，在出水管路上設置消毒器消毒，優化消毒后的清水流入清水池，污泥管路連接污泥池。本發明在小規模分散式高濃度有機廢水處理項目中，具有工作效率高、技術穩定可靠、操作方便的污水處理工藝設備，能夠滿足污水達標排放。
2.本發明的氣升式MBR膜生物反應器包括反應池內設置的膜組件和隔板，在反應池內空間填充去除水中污染物的活性污泥，從上至下形成好氧、缺氧和厭氧區，實現對氮磷的去除，在反應池內所述膜組件兩側設置隔板，所述隔板與膜組件間距離的設定，使反應池內形成“煙囪效應”，加強氣、水混合流速，實現沖氧、沖洗和液體循環三大作用；反應池通過污泥回流管路連接一級缺氧池，使污泥在污泥回流泵作用下通過回流管回流至一級缺氧池中，進行反硝化反應。
3.本發明的預處理模塊包括順次連接的旋轉格柵機、隔油調節池及布袋過濾器，所述旋轉格柵機進行初級過濾，隔油調節池內設置隔油氈，對濾液進行隔油處理，最后通過布袋過濾器對廢水進行精細過濾，以去除廢水中的顆粒物，形成“旋轉式格柵除污機+隔油+布袋式過濾器”的預處理模塊；旋轉格柵機、隔油調節池及布袋過濾器分別連接渣槽，收集產生的渣料。隔油調節池連接曝氣管路，通過曝氣使污水充分混合起到調節水質的作用。
4.本發明的兩級AO反應模塊包括順次連接的LEM高級氧化池、絮凝沉淀池、一級缺氧池、一級好氧池、二級缺氧池和二級好氧池，廢水最后經二級好氧池處理后的上清液進入到氣升式MBR中進行污水的膜生化處理，沉淀進入污泥池，完成兩級AO反應。經氣升式MBR膜生物反應器處理后的清水經消毒后進入清水池，完成廢水的處理。
（發明人：王相乙;李方玉;于傳鵬;師玉成;王紅;唐章）
