公布日：2022.03.01
申請日：2020.08.28
分類號：C02F1/46(2006.01)I;C02F1/78(2006.01)I
摘要
本發明提供的一種基于高壓等離子體放電的廢水處理方法及其控制系統，涉及廢水處理技術領域，所述方法包括：獲取反應腔內的第一參數，第一參數包括高壓電極的當前電壓、待處理廢水的當前流量和/或出水口處的當前液體濃度；根據第一參數，確定與第一參數匹配的目標策略；基于目標策略作用下產生的目標高壓放電等離子體，對待處理廢水進行目標處理。使用本發明不僅實現了處理各種濃度、各種污染成分的廢水的目的，結構簡單易實現，安全性高，而且也能夠?qū)崿F(xiàn)短路保護、應急開關、控制待處理廢水的流量、控制高壓電源的電壓的目的，從而大大提高了廢水的處理效率，降低了能耗，提高了基于高壓等離子體放電的廢水處理設備的使用壽命。
權利要求書
1.一種基于高壓等離子體放電的廢水處理方法，所述方法應用于基于高壓等離子體放電的廢水處理設備，其特征在于，所述方法包括：獲取反應腔內的第一參數；其中，所述第一參數包括高壓電極的當前電壓、待處理廢水的當前流量和/或出水口處的當前液體濃度；根據所述第一參數，確定與所述第一參數匹配的目標策略；基于所述目標策略作用下產生的目標高壓放電等離子體，對待處理廢水進行目標處理。
2.根據權利要求1所述的一種基于高壓等離子體放電的廢水處理方法，其特征在于，所述根據所述第一參數，確定與所述第一參數匹配的目標策略，包括：基于所述第一參數，判斷相鄰高壓電極之間的電壓極性是否相同；當確定相鄰高壓電極之間的電壓極性相同時，確定包括調整高壓電極與對應高壓電源之間連接關系的目標調整策略；當確定相鄰高壓電極之間的電壓極性不相同時，確定包括保持當前高壓電極與對應高壓電源之間連接關系不變的目標策略。
3.根據權利要求1所述的一種基于高壓等離子體放電的廢水處理方法，其特征在于，所述根據所述第一參數，確定與所述第一參數匹配的目標策略，包括：根據所述第一參數，獲取進入反應腔內的待處理廢水的當前流量與預設參考流量之間的第一大小關系；確定與所述第一大小關系對應的目標策略。
4.根據權利要求3所述的一種基于高壓等離子體放電的廢水處理方法，其特征在于，所述確定與所述第一大小關系對應的目標策略，包括：當所述第一大小關系包括所述當前流量大于所述預設參考流量時，則確定包括減小當前流量的目標調整策略；當所述第一大小關系包括當前流量小于所述預設參考流量時，確定包括增加當前流量的目標調整策略。
5.根據權利要求1所述的一種基于高壓等離子體放電的廢水處理方法，其特征在于，所述根據所述第一參數，確定與所述第一參數匹配的目標策略，包括：根據所述第一參數，判斷所述當前液體濃度與預設液體濃度之間的第二大小關系；確定與所述第二大小關系對應的目標策略。
6.根據權利要求5所述的一種基于高壓等離子體放電的廢水處理方法，其特征在于，所述確定與所述第二大小關系對應的目標策略，包括：當所述第二大小關系包括當前濃度大于所述預設液體濃度時，確定包括對所述當前濃度對應的液體再次進行目標處理的目標調整策略；當所述第二大小關系包括當前濃度小于或者等于所述預設液體濃度時，確定包括不再對所述當前濃度對應的液體再次進行目標處理的目標策略。
7.根據權利要求1所述的一種基于高壓等離子體放電的廢水處理方法，其特征在于，所述方法還包括：確定預設時長內沒有獲取到反應腔內的第一參數時，執行關閉所述設備的操作指令。
8.一種基于高壓等離子體放電的廢水處理控制系統，其特征在于，所述控制系統包括：反應腔、高壓電源、絕緣層、進水口、水箱、泵、過水板、高壓電極、出水口以及控制器；其中，所述絕緣層設置于所述反應腔的側邊，所述高壓電源設置在所述反應腔的外部，所述進水口和所述出水口分別設置在所述水箱上，所述反應腔的底部連接所述水箱的一端，所述水箱的另一端與所述泵的一端連接，所述泵的另一端與所述過水板連接，所述過水板和所述高壓電極均設置在所述反應腔的內部，所述控制器設置在所述反應腔上。
9.一種基于高壓等離子體放電的廢水處理裝置，其特征在于，所述裝置包括：獲取模塊、確定模塊和處理模塊，其中：獲取模塊，用于獲取反應腔內的第一參數；其中，所述第一參數包括高壓電極的當前電壓、待處理廢水的當前流量和/或出水口處的當前液體濃度；確定模塊，用于根據所述第一參數，確定與所述第一參數匹配的目標策略；處理模塊，用于基于所述目標策略作用下產生的目標高壓放電等離子體，對待處理廢水進行目標處理。
10.一種基于高壓等離子體放電的廢氣處理控制裝置，其特征在于，所述控制裝置包括：處理器和存儲器，所述存儲器用于存儲指令，所述處理器用于執行所述存儲器中存儲的指令，以使所述設備執行權利要求1至7中任一權利要求所述的基于高壓等離子體放電的廢水處理方法
發明內容
本發明的目的在于，針對上述現有技術中廢水處理裝置在處理廢水的過程中存在的不足，提供一種基于高壓等離子體放電的廢水處理方法及其控制系統，以解決現有技術中廢水處理裝置由于能耗大、成本高且后期維護不便，導致的廢水的處理效率不高的問題。
為實現上述目的，本發明實施例采用的技術方案如下：
第一方面，本發明提供了一種基于高壓等離子體放電的廢水處理方法，所述方法應用于基于高壓等離子體放電的廢水處理設備，所述方法包括：

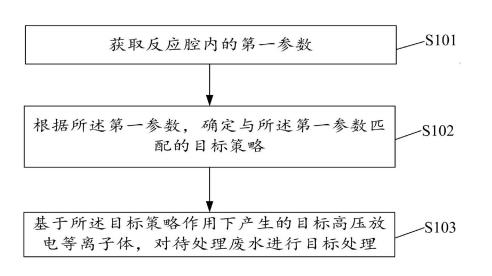

獲取反應腔內的第一參數；其中，所述第一參數包括高壓電極的當前電壓、待處理廢水的當前流量和/或出水口處的當前液體濃度；
根據所述第一參數，確定與所述第一參數匹配的目標策略；
基于所述目標策略作用下產生的目標高壓放電等離子體，對待處理廢水進行目標處理。
可選的，所述根據所述第一參數，確定與所述第一參數匹配的目標策略，包括：
基于所述第一參數，判斷相鄰高壓電極之間的電壓極性是否相同；
當確定相鄰高壓電極之間的電壓極性相同時，確定包括調整高壓電極與對應高壓電源之間連接關系的目標調整策略；
當確定相鄰高壓電極之間的電壓極性不相同時，確定包括保持當前高壓電極與對應高壓電源之間連接關系不變的目標策略。
可選的，所述根據所述第一參數，確定與所述第一參數匹配的目標策略，包括：
根據所述第一參數，獲取進入反應腔內的待處理廢水的當前流量與預設參考流量之間的第一大小關系；
確定與所述第一大小關系對應的目標策略。
可選的，所述確定與所述第一大小關系對應的目標策略，包括：
當所述第一大小關系包括所述當前流量大于所述預設參考流量時，則確定包括減小當前流量的目標調整策略；
當所述第一大小關系包括當前流量小于所述預設參考流量時，確定包括增加當前流量的目標調整策略。
可選的，所述根據所述第一參數，確定與所述第一參數匹配的目標策略，包括：
根據所述第一參數，判斷所述當前液體濃度與預設液體濃度之間的第二大小關系；
確定與所述第二大小關系對應的目標策略。
可選的，所述確定與所述第二大小關系對應的目標策略，包括：
當所述第二大小關系包括當前濃度大于所述預設液體濃度時，確定包括對所述當前濃度對應的液體再次進行目標處理的目標調整策略；
當所述第二大小關系包括當前濃度小于或者等于所述預設液體濃度時，確定包括不再對所述當前濃度對應的液體再次進行目標處理的目標策略。
可選的，所述方法還包括：
確定預設時長內沒有獲取到反應腔內的第一參數時，執行關閉所述設備的操作指令。
第二方面，本發明還公開了一種基于高壓等離子體放電的廢水處理控制系統，包括：反應腔、高壓電源、絕緣層、進水口、水箱、泵、過水板、高壓電極、出水口以及控制器；
其中，所述絕緣層設置于所述反應腔的側邊，所述高壓電源設置在所述反應腔的外部，所述進水口和所述出水口分別設置在所述水箱上，所述反應腔的底部連接所述水箱的一端，所述水箱的另一端與所述泵的一端連接，所述泵的另一端與所述過水板連接，所述過水板和所述高壓電極均設置在所述反應腔的內部，所述控制器設置在所述反應腔上。
第三方面，本發明還公開了一種基于高壓等離子體放電的廢水處理裝置，所述裝置包括：獲取模塊、確定模塊和處理模塊，其中：
獲取模塊，用于獲取反應腔內的第一參數；其中，所述第一參數包括高壓電極的當前電壓、待處理廢水的當前流量和/或出水口處的當前液體濃度；
確定模塊，用于根據所述第一參數，確定與所述第一參數匹配的目標策略；
處理模塊，用于基于所述目標策略作用下產生的目標高壓放電等離子體，對待處理廢水進行目標處理。
第四方面，本發明還公開了一種基于高壓等離子體放電的廢氣處理控制裝置，所述控制裝置包括：處理器和存儲器，所述存儲器用于存儲指令，所述處理器用于執行所述存儲器中存儲的指令，以使所述設備執行前述第一方面所述的基于高壓等離子體放電的廢水處理方法。
本發明的有益效果是：本發明中的一種基于高壓等離子體放電的廢水處理方法及其控制系統，所述方法應用于基于高壓等離子體放電的廢水處理設備中，所述方法包括：獲取反應腔內的第一參數；其中，所述第一參數包括高壓電極的當前電壓、待處理廢水的當前流量和/或出水口處的當前液體濃度；根據所述第一參數，確定與所述第一參數匹配的目標策略；基于所述目標策略作用下產生的目標高壓放電等離子體，對待處理廢水進行目標處理。也就是說，本發明在確定出與反應腔內的第一參數匹配的目標策略時，根據高壓電極和高壓電源的作用下產生的高壓放電等離子體，對進入反應腔內的待處理廢水進行處理的目的，不僅實現了處理各種濃度、各種污染成分的廢水的目的，結構簡單易實現，安全性高，而且也能夠?qū)崿F(xiàn)短路保護、應急開關、控制待處理廢水的流量、控制高壓電源的電壓的目的，從而大大提高了廢水的處理效率，降低了能耗，提高了基于高壓等離子體放電的廢水處理設備的使用壽命。
（發明人：馬中發;阮俞穎;張濤）
