公布日：2022.03.01
申請日：2021.12.15
分類號：C02F3/30(2006.01)I;C02F101/12(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種低耗低碳少污泥高效智能化印染污水生物反應裝置。這種反應裝置，具有厭氧腔、儲水腔和好氧腔，好氧腔內腔設有曝氣裝置和膜反應器，曝氣裝置和膜反應器間隔設置，膜反應器頂端出水口均通過管路連接有出水管，曝氣裝置連接有進氣管，進氣管連接有鼓風機，鼓風機對曝氣裝置供氣；好氧腔敞口處設有多個吸風口，吸風口連接有排氣管，排氣管與進氣管連通，排氣管上設有抽氣泵。本發明結構簡單，好氧腔敞口處設有多個吸風口，收集剛離開水面的余氧，經過排氣管重新進入進氣管，使得剛離開水面的余氧得以回收利用，降低能耗，節約電費。
權利要求書

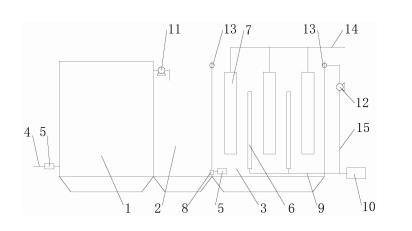

1.一種低耗低碳少污泥高效智能化印染污水生物反應裝置，其特征在于：具有厭氧腔(1)、儲水腔(2)和好氧腔(3)，厭氧腔(1)側壁底部設置有污水進管(4)，厭氧腔(1)側壁上部設有厭氧腔出水管，厭氧腔出水管將廢水通入儲水腔(2)，厭氧腔出水管上安裝有抽水泵(11)；好氧腔(3)側壁底部設有進水管(8)，進水管(8)與儲水腔(2)連通；所述好氧腔(3)內腔設有曝氣裝置(6)和膜反應器(7)，曝氣裝置(6)和膜反應器(7)間隔設置，膜反應器(7)頂端出水口均通過管路連接有出水管(14)，曝氣裝置(6)連接有進氣管(9)，進氣管(9)連接有鼓風機(10)，鼓風機(10)對曝氣裝置(6)供氣；好氧腔(3)敞口處設有多個吸風口(13)，吸風口(13)連接有排氣管(15)，排氣管(15)與進氣管(9)連通，排氣管(15)上設有抽氣泵(12)。
2.根據權利要求1所述的一種低耗低碳少污泥高效智能化印染污水生物反應裝置，其特征在于：所述曝氣裝置(6)包括立柱(61)，立柱(61)為中空管，立柱(61)兩側分別安裝有多個曝氣桿(62)，曝氣桿(62)上開設有曝氣孔，兩側的曝氣桿(62)交錯分布。
3.根據權利要求1所述的一種低耗低碳少污泥高效智能化印染污水生物反應裝置，其特征在于：所述厭氧腔(1)和進水管(8)的進水口分別安裝有推流攪拌機(5)。
4.根據權利要求1所述的一種低耗低碳少污泥高效智能化印染污水生物反應裝置，其特征在于：所述厭氧腔(1)、儲水腔(2)和好氧腔(3)底部分別設有錐形沉淀池，錐形沉淀池底部設有污泥出口。
5.根據權利要求2所述的一種低耗低碳少污泥高效智能化印染污水生物反應裝置，其特征在于：所述曝氣桿(62)上曝氣孔的孔徑為0.01毫米。
發明內容
本發明要解決的技術問題是：克服現有技術中之不足，提供一種低耗低碳少污泥高效智能化印染污水生物反應裝置。
本發明解決其技術問題所采用的技術方案是：一種低耗低碳少污泥高效智能化印染污水生物反應裝置，具有厭氧腔、儲水腔和好氧腔，厭氧腔側壁底部設置有污水進管，厭氧腔側壁上部設有厭氧腔出水管，厭氧腔出水管將廢水通入儲水腔，厭氧腔出水管上安裝有抽水泵；好氧腔側壁底部設有進水管，進水管與儲水腔連通；
所述好氧腔內腔設有曝氣裝置和膜反應器，曝氣裝置和膜反應器間隔設置，膜反應器頂端出水口均通過管路連接有出水管，曝氣裝置連接有進氣管，進氣管連接有鼓風機，鼓風機對曝氣裝置供氣；好氧腔敞口處設有多個吸風口，吸風口連接有排氣管，排氣管與進氣管連通，排氣管上設有抽氣泵。
進一步地，所述曝氣裝置包括立柱，立柱為中空管，立柱兩側分別安裝有多個曝氣桿，曝氣桿上開設有曝氣孔，兩側的曝氣桿交錯分布。
進一步地，所述厭氧腔和進水管的進水口分別安裝有推流攪拌機。
進一步地，所述厭氧腔、儲水腔和好氧腔底部分別設有錐形沉淀池，錐形沉淀池底部設有污泥出口。
進一步地，所述曝氣桿上曝氣孔的孔徑為0.01毫米。
本發明的有益效果是：本發明結構簡單，設計合理，操作簡便，具有以下優點：
(1)、好氧腔敞口處設有多個吸風口，收集剛離開水面的余氧，經過排氣管重新進入進氣管，使得剛離開水面的余氧得以回收利用，降低能耗，節約電費；
(2)、本發明不需要另外加藥，可以避免污泥二次污染，有利于后續污泥的處理，
(3)、好氧腔內曝氣裝置和膜反應器間隔設置，使得曝氣裝置產生的溶解氧得到充分利用，提高曝氣效率，進而提高污水處理效率。
（發明人：李超然）
