公布日：2022.03.18
申請日：2021.12.06
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種廢水處理用可多重過濾的氣浮裝置及其處理方法，涉及廢水處理技術領域，具體為電機和活動軸體，所述電機外部的一端安裝有過濾框，且過濾框的上端設置有輔助板，所述輔助板的中部安裝有連接軸，且連接軸外部的一端一體化設置有破碎輪。該一種廢水處理用可多重過濾的氣浮裝置及其處理方法，能夠利用輔助板的設計對所需進行處理的廢水進行進行固液分離處理，同時可利用電機和連接軸的設計帶動破碎輪進行轉動，從而能夠在對廢水進行固液分離的同時利用破碎輪對輔助板內部的固態物質進行適當破碎處理，避免位于輔助板表面廢水中的固態物質對輔助板帶來堵塞的問題，避免影響再次對輔助板的使用。
權利要求書

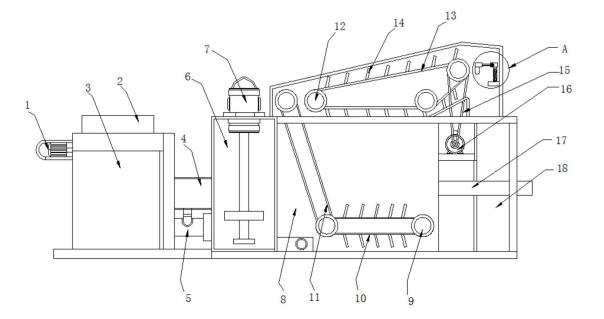

1.一種廢水處理用可多重過濾的氣浮裝置及其處理方法，其特征在于，包括電機(1)和活動軸體(30)，所述電機(1)外部的一端安裝有過濾框(20)，且過濾框(20)的上端設置有輔助板(2)，所述輔助板(2)的中部安裝有連接軸(23)，且連接軸(23)外部的一端一體化設置有破碎輪(22)，所述輔助板(2)靠近連接軸(23)的一端安裝有銜接板(21)，所述輔助板(2)的兩端均設置有用于對輔助板(2)進行位置調整的調整組件(19)，所述過濾框(20)表面安裝有延伸管(24)，且延伸管(24)末端外部設置有收集框(3)，所述收集框(3)的內部卡合安裝有內置濾板(25)，且內置濾板(25)的下端設置有沉淀框(26)，所述過濾框(20)的右端連通安裝有連通管(5)，且連通管(5)的上端設置有下料框(4)，所述下料框(4)的右端安裝有曝氣段(6)，且曝氣段(6)的上端設置有曝氣機(7)，所述曝氣段(6)的右端安裝有氣浮池(8)，所述氣浮池(8)內部下端安裝有傳動齒輪(9)，且傳動齒輪(9)的外部安裝有第一傳動鏈條(10)，所述傳動齒輪(9)設置有三組，所述傳動齒輪(9)的外部傳動安裝有第二傳動鏈條(11)，所述下料框(4)的內部設置有儲料槽(28)，且儲料槽(28)的下端安裝有下料板(29)，所述下料板(29)內部設置有調整道(31)，且調整道(31)的中部安裝有固定槽(32)，所述活動軸體(30)位于固定槽(32)的中部。
2.根據權利要求1所述的一種廢水處理用可多重過濾的氣浮裝置，其特征在于，所述氣浮池(8)的上端安裝有齒輪組(12)，且齒輪組(12)的外部傳動設置有第三傳動鏈條(13)，所述第三傳動鏈條(13)的外部連接有刮板(14)，所述齒輪組(12)遠離曝氣機(7)一端下端設置有傳動帶(15)，且傳動帶(15)的底部安裝有輔助電機(16)，所述輔助電機(16)的下端設置有連接管(17)。
3.根據權利要求1所述的一種廢水處理用可多重過濾的氣浮裝置，其特征在于，所述調整組件(19)包括轉接板(1901)、液壓氣桿(1902)、活動板(1903)和底板(1904)，且轉接板(1901)的底部設置有活動板(1903)，所述活動板(1903)末端外部滑動安裝有底板(1904)，且底板(1904)的外部表面固定安裝有液壓氣桿(1902)。
4.根據權利要求3所述的一種廢水處理用可多重過濾的氣浮裝置，其特征在于，所述轉接板(1901)與輔助板(2)轉動連接，且輔助板(2)的形狀為弧形結構，并且輔助板(2)的中軸線與破碎輪(22)的中軸線相重合。
5.根據權利要求2所述的一種廢水處理用可多重過濾的氣浮裝置，其特征在于，所述刮板(14)的內部設置有用于對刮板(14)進行長度調整的輔助組件(27)，且輔助組件(27)包括卡塊(2701)、延長板(2702)、側板(2703)和活動軸(2704)，所述卡塊(2701)的外部表面設置有延長板(2702)，且延長板(2702)的兩側均安裝有側板(2703)，所述側板(2703)的內部轉動安裝有活動軸(2704)。
6.根據權利要求5所述的一種廢水處理用可多重過濾的氣浮裝置，其特征在于，所述卡塊(2701)與刮板(14)為卡合連接，且刮板(14)之間均為等距離分布。
7.根據權利要求1所述的一種廢水處理用可多重過濾的氣浮裝置，其特征在于，所述沉淀框(26)的內部為中空狀結構，且沉淀框(26)與延伸管(24)相連通。
8.根據權利要求1所述的一種廢水處理用可多重過濾的氣浮裝置，其特征在于，所述儲料槽(28)的形狀為錐形結構，且儲料槽(28)與下料框(4)為一體化結構。
9.根據權利要求2所述的一種廢水處理用可多重過濾的氣浮裝置，其特征在于，所述連接管(17)遠離氣浮池(8)的一端安裝有污泥槽(18)，且污泥槽(18)的上端安裝有連接彈簧(33)，所述連接彈簧(33)的頂部固定安裝有中空管(34)，且中空管(34)的內部設置有橫置桿(35)，所述橫置桿(35)的左端安裝有清理板(36)。
10.根據權利要求1~9任一項所述的一種廢水處理用可多重過濾的氣浮裝置及其處理方法，其特征在于，其中，該方法包括以下步驟；步驟一，首先把所需進行處理的廢水放置在過濾框(20)的內部，可利用輔助板(2)內部濾網層的設計對廢水中的雜質進行初步的過濾處理，并且能夠通過電機(1)的設計帶動連接軸(23)進行轉動，從而與連接軸(23)相連接的破碎輪(22)會對固態物質進行破碎，避免過濾過程中出現卡頓和不流通的問題；步驟二，接著過濾之后的廢水通過連通管(5)進入曝氣段(6)和氣浮池(8)，在進入曝氣段(6)和氣浮池(8)之前需利用下料框(4)內部儲料槽(28)中事先放置有的廢水處理制劑，通過平衡板的方法對廢水處理制劑的下料多少進行自動控制，同時可進行自動下料處理；步驟三，通過氣浮池(8)對氣浮池(8)內部的廢水進行氣浮處理，從而可使得浮渣上浮，從而能夠利利用電動機的設計帶動傳動齒輪(9)進行傳動，從而第一傳動鏈條(10)和第二傳動鏈條(11)會同步進行傳動，通過上述傳動可使得底部物品傳送至上表面，從而能夠利用傳動帶(15)和輔助電機(16)的設計為齒輪組(12)和第三傳動鏈條(13)提供動力，可使得第三傳動鏈條(13)外部相連接的刮板(14)對浮渣進行打撈；步驟四，然后浮渣打撈時，通過刮板(14)的不斷轉動，能夠在轉動至拐角處時利用清理板(36)的設計與轉動過程中的刮板(14)相接觸，且清理板(36)為柔性材料，從而能夠在保證不影響刮板(14)正常工作的同時對其進行清理；步驟五，最后污泥或者浮渣會進入至污泥槽(18)的內部，便于使用者進行統一實際清理，處理之后的廢水會通過連接管(17)排出。
發明內容
針對現有技術的不足，本發明提供了一種廢水處理用可多重過濾的氣浮裝置及其處理方法，解決了上述背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種廢水處理用可多重過濾的氣浮裝置及其處理方法，包括電機和活動軸體，所述電機外部的一端安裝有過濾框，且過濾框的上端設置有輔助板，所述輔助板的中部安裝有連接軸，且連接軸外部的一端一體化設置有破碎輪，所述輔助板靠近連接軸的一端安裝有銜接板，所述輔助板的兩端均設置有用于對輔助板進行位置調整的調整組件，所述過濾框表面安裝有延伸管，且延伸管末端外部設置有收集框，所述收集框的內部卡合安裝有內置濾板，且內置濾板的下端設置有沉淀框，所述過濾框的右端連通安裝有連通管，且連通管的上端設置有下料框，所述下料框的右端安裝有曝氣段，且曝氣段的上端設置有曝氣機，所述曝氣段的右端安裝有氣浮池，所述氣浮池內部下端安裝有傳動齒輪，且傳動齒輪的外部安裝有第一傳動鏈條，所述傳動齒輪設置有三組，所述傳動齒輪的外部傳動安裝有第二傳動鏈條，所述下料框的內部設置有儲料槽，且儲料槽的下端安裝有下料板，所述下料板內部設置有調整道，且調整道的中部安裝有固定槽，所述活動軸體位于固定槽的中部。
可選的，所述氣浮池的上端安裝有齒輪組，且齒輪組的外部傳動設置有第三傳動鏈條，所述第三傳動鏈條的外部連接有刮板，所述齒輪組遠離曝氣機一端下端設置有傳動帶，且傳動帶的底部安裝有輔助電機，所述輔助電機的下端設置有連接管。
可選的，所述調整組件包括轉接板、液壓氣桿、活動板和底板，且轉接板的底部設置有活動板，所述活動板末端外部滑動安裝有底板，且底板的外部表面固定安裝有液壓氣桿。
可選的，所述轉接板與輔助板轉動連接，且輔助板的形狀為弧形結構，并且輔助板的中軸線與破碎輪的中軸線相重合。
可選的，所述刮板的內部設置有用于對刮板進行長度調整的輔助組件，且輔助組件包括卡塊、延長板、側板和活動軸，所述卡塊的外部表面設置有延長板，且延長板的兩側均安裝有側板，所述側板的內部轉動安裝有活動軸。
可選的，所述卡塊與刮板為卡合連接，且刮板之間均為等距離分布。
可選的，所述沉淀框的內部為中空狀結構，且沉淀框與延伸管相連通。
可選的，所述儲料槽的形狀為錐形結構，且儲料槽與下料框為一體化結構。
可選的，所述連接管遠離氣浮池的一端安裝有污泥槽，且污泥槽的上端安裝有連接彈簧，所述連接彈簧的頂部固定安裝有中空管，且中空管的內部設置有橫置桿，所述橫置桿的左端安裝有清理板
可選的，其中，該方法包括以下步驟；
步驟一，首先把所需進行處理的廢水放置在過濾框的內部，可利用輔助板內部濾網層的設計對廢水中的雜質進行初步的過濾處理，并且能夠通過電機的設計帶動連接軸進行轉動，從而與連接軸相連接的破碎輪會對固態物質進行破碎，避免過濾過程中出現卡頓和不流通的問題；
步驟二，接著過濾之后的廢水通過連通管進入曝氣段和氣浮池，在進入曝氣段和氣浮池之前需利用下料框內部儲料槽中事先放置有的廢水處理制劑，通過平衡板的方法對廢水處理制劑的下料多少進行自動控制，同時可進行自動下料處理；
步驟三，通過氣浮池對氣浮池內部的廢水進行氣浮處理，從而可使得浮渣上浮，從而能夠利利用電動機的設計帶動傳動齒輪進行傳動，從而第一傳動鏈條和第二傳動鏈條會同步進行傳動，通過上述傳動可使得底部物品傳送至上表面，從而能夠利用傳動帶和輔助電機的設計為齒輪組和第三傳動鏈條提供動力，可使得第三傳動鏈條外部相連接的刮板對浮渣進行打撈；
步驟四，然后浮渣打撈時，通過刮板的不斷轉動，能夠在轉動至拐角處時利用清理板的設計與轉動過程中的刮板相接觸，且清理板為柔性材料，從而能夠在保證不影響刮板正常工作的同時對其進行清理；
步驟五，最后污泥或者浮渣會進入至污泥槽的內部，便于使用者進行統一實際清理，處理之后的廢水會通過連接管排出。
本發明提供了一種廢水處理用可多重過濾的氣浮裝置及其處理方法，具備以下有益效果：
廢水處理能夠對廢水進行實現的過濾除雜處理，有效避免后續廢水處理時對廢除處理裝置內部帶來堵塞的問題，且能夠在過濾結束之后對殘渣進行便捷的倒出，并且能夠對倒出的殘渣進行再次的過濾，對殘渣內部存留的廢水進行再次的收集，同時對收集起來的廢水進行靜置沉淀處理，然后取上清液進入廢水處理裝置內部進行再次的處理，而且能夠對氣浮池內部的浮渣進行便捷的收集，同時能夠根據氣浮池內部水的高低，可對刮板的長度進進行調整，可在對刮板對浮渣或者淤泥進行刮除時，能夠利用清理板的設計對刮板外部表面附著的浮渣或者淤泥進行清理，便于刮板再次浮起池中的浮渣進行打撈收集。
1.該一種廢水處理用可多重過濾的氣浮裝置及其處理方法，能夠利用輔助板的設計對所需進行處理的廢水進行進行固液分離處理，同時可利用電機和連接軸的設計帶動破碎輪進行轉動，從而能夠在對廢水進行固液分離的同時利用破碎輪對輔助板內部的固態物質進行適當破碎處理，避免位于輔助板表面廢水中的固態物質對輔助板帶來堵塞的問題，避免影響再次對輔助板的使用；
2.該一種廢水處理用可多重過濾的氣浮裝置及其處理方法，能夠在輔助板對廢水過濾結束之后，能夠利用液壓氣桿的設計帶動活動板在底板進行豎直方向的水平移動，從而可使得與轉接板轉動連接的輔助板產生角度的傾斜，從而過濾之后的殘渣會倒入至收集框的內部，便于使用者統一對過濾之后的殘渣進行收集與清理，并且殘渣進入至收集框的內部時可利用內置濾板對殘渣進行靜置過濾處理，對殘渣外部附著的水會進入至沉淀框的內部，通過沉淀框長時間的靜置沉淀當累積沉淀廢水至一定量時，廢水可利用延伸管的設計使得靜置沉淀之后得到的上清液注入至過濾框的內部進行再次的廢水處理，有效避免過濾之后的殘渣附帶廢水進行丟棄對環境帶來影響的問題；
3.該一種廢水處理用可多重過濾的氣浮裝置及其處理方法，能夠在氣浮結束之后利用第三傳動鏈條的設計帶動刮板對水中浮渣進行清理打撈，且能夠根據氣浮池內部水的容量對刮板的伸入高度進行控制，便于對不同高度的浮渣進行打撈處理，通過側板和活動軸的相互作用能夠對延長板進行轉動，從而使得延長板與刮板保持水平，以此能夠對刮板的長度進行調整，有利于對不同高度的浮渣進行打撈處理；
4.該一種廢水處理用可多重過濾的氣浮裝置及其處理方法，事先在儲料槽的內部放置有廢水處理藥品，從而能夠通過儲料槽的下料轉送至下料板的內部，下料板關于活動軸體的中軸線保持水平，當下料板受力時會產生傾斜，從而傳送至下料板表面的廢水處理藥品會因重力作用進行添加，添加結束之后下料板不受力會因下料框底部與下料板磁性相斥原因保持原有的狀態，便于再次對下料板進行使用，能夠在不需進行定量下料時，能夠利用調整道內部不同位置固定槽的設計對下料板的放置角度進行調整，便于使用者對廢水處理要進行下料處理；
5.該一種廢水處理用可多重過濾的氣浮裝置及其處理方法，刮板在對浮渣或者淤泥打撈結束之后，通過第三傳動鏈條的轉動使得刮板移動至靠近清理板時，能夠利用清理板的設計與轉動過程中的刮板相接觸，且清理板為柔性材料，從而能夠在保證不影響刮板正常工作的同時對其進行清理，并且能夠根據刮板長度的調整，同步對橫置桿和中空管進行調整，把橫置桿在中空管的內部進行橫向水平調整，然后利用螺栓對上述兩者之間進行固定，從而能夠對與橫置桿相連接的清理板的伸長情況進行調整。
（發明人：羅鵬;陳晟;羅舉兵;劉劍洪;楊宇輝）
