公布日：2022.03.08
申請日：2021.11.11
分類號：C02F9/14(2006.01)I;C02F103/10(2006.01)N
摘要
本發明公開了一種可用于高COD和油分采油廢水處理工藝，包括；沉淀池；污泥收集座，固定設置在所述沉淀池的底端，且與所述沉淀池的內腔相通；沉淀板，所述沉淀池的內腔從左至右依次設置有若干個沉淀板；條形柱，所述沉淀池的前后兩側頂端均沿左右方向固定設置有條形柱；加藥機構，設置在所述條形柱的頂端。該可用于高COD和油分采油廢水處理工藝，通過投加混凝劑和高效聚凝劑，使廢水中的不溶性有機污染物發生凝聚反應，形成礬花從水中析出而加以去除，這樣，在去除油脂和懸浮物的同時，大大降低了廢水中的非溶解性有機污染物，降低后續生化處理設施的負荷，節約運行成本。
權利要求書

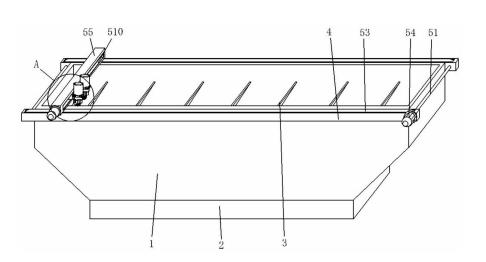

1.一種可用于高COD和油分采油廢水處理工藝，其特征在于，包括；沉淀池(1)；污泥收集座(2)，固定設置在所述沉淀池(1)的底端，且與所述沉淀池(1)的內腔相通；沉淀板(3)，所述沉淀池(1)的內腔從左至右依次設置有若干個沉淀板(3)；條形柱(4)，所述沉淀池(1)的前后兩側頂端均沿左右方向固定設置有條形柱(4)；加藥機構(5)，設置在所述條形柱(4)的頂端。
2.根據權利要求1所述的一種可用于高COD和油分采油廢水處理工藝，其特征在于：若干個所述沉淀板(3)均從上至下向左傾斜設置。
3.根據權利要求1所述的一種可用于高COD和油分采油廢水處理工藝，其特征在于：所述加藥機構(5)包括：轉軸(51)，兩個所述條形柱(4)的內側左右兩端均通過軸承沿前后方向轉動設置有轉軸(51)，所述軸承的內環與所述轉軸(51)的外壁過盈配合，所述軸承的外環固定設置在所述條形柱(4)的內側，所述轉軸(51)的兩端均延伸進所述條形柱(4)的內腔；皮帶輪(52)，所述轉軸(51)的外壁左右兩側均固定設置有皮帶輪(52)；傳送皮帶(53)，與位于一側的兩個所述皮帶輪(52)相適配套接；第一伺服電機(54)，固定設置在所述條形柱(4)的前側一端，且所述第一伺服電機(54)的輸出端延伸進所述條形柱(4)的內腔并與其中一個所述轉軸(51)的一端鎖緊；其中，所述傳送皮帶(53)的上表面延伸出所述條形柱(4)的上表面。
4.根據權利要求3所述的一種可用于高COD和油分采油廢水處理工藝，其特征在于：所述加藥機構(5)還包括：條形殼(55)，沿前后方向固定設置在所述傳送皮帶(53)的前側；第二伺服電機(56)，固定設置在所述條形殼(55)的前側；絲杠(57)，所述第二伺服電機(56)的輸出端延伸進所述條形殼(55)的內腔并通過聯軸器鎖緊有絲杠(57)；絲杠螺母(58)，所述絲杠(57)的外壁螺接有絲杠螺母(58)，且所述絲杠螺母(58)的數量為兩個；安裝座(59)，所述條形殼(55)的一側開設有條形孔(510)，且所述絲杠螺母(58)的一側與所述條形孔(510)的內腔相適配插接，所述絲杠螺母(58)的一側延伸出所述條形孔(510)的一側并固定設置有安裝座(59)；填藥罐(511)，設置在所述安裝座(59)上。
5.根據權利要求1-4任一項所述的一種可用于高COD和油分采油廢水處理工藝，其特征在于：包括以下步驟：步驟(1)：廢水自流進入調節池內，由于廢水水質、水量具有一定的波動性和不確定性，為了使后續處理系統穩定運行，需設置調節池，以調節水量和均化水質；步驟(2)：調節池內的廢水由2臺廢水提升泵交替提升到加堿反應池進行預處理降解，將大部分難降解物質進行處理，出水進入高效斜板沉淀池進行加藥沉淀處理，經過斜板沉淀之后由于pH值還是較高，通過中和池進行調節，滿足進入生化池條件；步驟(3)：處理后的廢水進入生化段內，進水COD濃度仍會較高，需進行進一步處理，生物處理技術有活性污泥法和生物膜法，本工程中一級A/O采用“活性污泥法+MBBR”工藝又稱“ISBAS”工藝，二級A/O采用活性污泥法；步驟(4)：ISBAS工藝是在MBBR工藝基礎上，對MBBR工藝進行技術改進的新型懸浮生物膜工藝，即懸浮生物膜和活性污泥的復合工藝，該工藝通過向活性污泥反應器中投加懸浮載體，來增加反應器中的生物量及生物種類，從而提高反應器的處理效率，采用ISBAS工藝，在厭、好氧區投加懸浮填料；步驟(5)：設置填料區專用推流器、底部微孔曝氣器及進、出水?dāng)r截篩網等，保證懸浮填料良好流化并不隨水出流；步驟(6)：生化池出來之后進入二沉池沉淀，二沉池出來的水進過消毒之后進行排放；步驟(7)：剩余生化污泥與斜板沉淀池的污泥均進入污泥濃縮池，調理后的污泥由泵輸送到污泥濃縮脫水機脫水，干泥外運處置，濾液回流到調節池內。
6.根據權利要求5所述的一種可用于高COD和油分采油廢水處理工藝，其特征在于：步驟(2)中，所述加藥沉淀處理的具體工作過程為：S1：將需要添加的藥劑加入進填藥罐(511)內，接通第一伺服電機(54)和第二伺服電機(56)的外接電源，控制第一伺服電機(54)啟動，第一伺服電機(54)可驅動其中一個轉軸(51)繞自身軸線順時針轉動，從而在另一側轉軸(51)的支撐下，以使皮帶輪(52)順時針轉動并帶動傳送皮帶(53)向一側傳遞，進而可帶動條形殼(55)向一側平移，以使填藥管(511)對沉淀池(1)內進行自動左右滑動撒藥；S2：控制第二伺服電機(56)啟動，第二伺服電機(56)啟動后可驅動絲杠(57)繞自身軸線順時針轉動，以使絲杠螺母(58)在條形孔(510)的限制下可向一側進行移動，從而可帶動填藥罐(511)向一側移動，進而可使投放的藥劑在向左右進行添加時，還可前后移動添加，極大的提高了藥劑的投放范圍，從而提高可反應速度，加快污泥沉淀；S3：通過傾斜設置的多個沉淀板(3)，可使污泥快速的進行沉淀，相比于垂直沉淀，沉淀速度更快，且沉淀后的污泥可集中收集在污泥收集座2內。
發明內容
本發明的目的在于提供一種可用于高COD和油分采油廢水處理工藝，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種可用于高COD和油分采油廢水處理工藝，包括；
沉淀池；
污泥收集座，固定設置在所述沉淀池的底端，且與所述沉淀池的內腔相通；
沉淀板，所述沉淀池的內腔從左至右依次設置有若干個沉淀板；
條形柱，所述沉淀池的前后兩側頂端均沿左右方向固定設置有條形柱；
加藥機構，設置在所述條形柱的頂端。
優選的，若干個所述沉淀板均從上至下向左傾斜設置。
優選的，所述加藥機構包括：轉軸，兩個所述條形柱的內側左右兩端均通過軸承沿前后方向轉動設置有轉軸，所述軸承的內環與所述轉軸的外壁過盈配合，所述軸承的外環固定設置在所述條形柱的內側，所述轉軸的兩端均延伸進所述條形柱的內腔；皮帶輪，所述轉軸的外壁左右兩側均固定設置有皮帶輪；傳送皮帶，與位于一側的兩個所述皮帶輪相適配套接；第一伺服電機，固定設置在所述條形柱的前側一端，且所述第一伺服電機的輸出端延伸進所述條形柱的內腔并與其中一個所述轉軸的一端鎖緊；其中，所述傳送皮帶的上表面延伸出所述條形柱的上表面。
優選的，所述加藥機構還包括：條形殼，沿前后方向固定設置在所述傳送皮帶的前側；第二伺服電機，固定設置在所述條形殼的前側；絲杠，所述第二伺服電機的輸出端延伸進所述條形殼的內腔并通過聯軸器鎖緊有絲杠；絲杠螺母，所述絲杠的外壁螺接有絲杠螺母，且所述絲杠螺母的數量為兩個；安裝座，所述條形殼的一側開設有條形孔，且所述絲杠螺母的一側與所述條形孔的內腔相適配插接，所述絲杠螺母的一側延伸出所述條形孔的一側并固定設置有安裝座；填藥罐，設置在所述安裝座上。
一種可用于高COD和油分采油廢水處理工藝，包括以下步驟：
步驟(1)：廢水自流進入調節池內，由于廢水水質、水量具有一定的波動性和不確定性，為了使后續處理系統穩定運行，需設置調節池，以調節水量和均化水質；
步驟(2)：調節池內的廢水由2臺廢水提升泵交替提升到加堿反應池進行預處理降解，將大部分難降解物質進行處理，出水進入高效斜板沉淀池進行加藥沉淀處理，經過斜板沉淀之后由于pH值還是較高，通過中和池進行調節，滿足進入生化池條件；
步驟(3)：處理后的廢水進入生化段內，進水COD濃度仍會較高，需進行進一步處理，生物處理技術有活性污泥法和生物膜法，本工程中一級A/O采用“活性污泥法+MBBR”工藝又稱“ISBAS”工藝，二級A/O采用活性污泥法；
步驟(4)：ISBAS工藝是在MBBR工藝基礎上，對MBBR工藝進行技術改進的新型懸浮生物膜工藝，即懸浮生物膜和活性污泥的復合工藝，該工藝通過向活性污泥反應器中投加懸浮載體，來增加反應器中的生物量及生物種類，從而提高反應器的處理效率，采用ISBAS工藝，在厭、好氧區投加懸浮填料；
步驟(5)：設置填料區專用推流器、底部微孔曝氣器及進、出水?dāng)r截篩網等，保證懸浮填料良好流化并不隨水出流；
步驟(6)：生化池出來之后進入二沉池沉淀，二沉池出來的水進過消毒之后進行排放；
步驟(7)：剩余生化污泥與斜板沉淀池的污泥均進入污泥濃縮池，調理后的污泥由泵輸送到污泥濃縮脫水機脫水，干泥外運處置，濾液回流到調節池內。
優選的，步驟(2)中，所述加藥沉淀處理的具體工作過程為：
S1：將需要添加的藥劑加入進填藥罐內，接通第一伺服電機和第二伺服電機的外接電源，控制第一伺服電機啟動，第一伺服電機可驅動其中一個轉軸繞自身軸線順時針轉動，從而在另一側轉軸的支撐下，以使皮帶輪順時針轉動并帶動傳送皮帶向一側傳遞，進而可帶動條形殼向一側平移，以使填藥管對沉淀池內進行自動左右滑動撒藥；
S2：控制第二伺服電機啟動，第二伺服電機啟動后可驅動絲杠繞自身軸線順時針轉動，以使絲杠螺母在條形孔的限制下可向一側進行移動，從而可帶動填藥罐向一側移動，進而可使投放的藥劑在向左右進行添加時，還可前后移動添加，極大的提高了藥劑的投放范圍，從而提高可反應速度，加快污泥沉淀；
S3：通過傾斜設置的多個沉淀板，可使污泥快速的進行沉淀，相比于垂直沉淀，沉淀速度更快，且沉淀后的污泥可集中收集在污泥收集座內。
本發明提出的一種可用于高COD和油分采油廢水處理工藝，有益效果在于：
1、本發明所產生的污泥主要來自于系統單元的排污、斜板沉淀池及二沉池的污泥，通常情況下，沉淀池污泥為生化污泥，部分回流至厭氧池，這樣不僅保證了生化池具有足夠的污泥濃度，提高處理負荷，而且做到污泥部分減容化，減輕了污泥處理量，剩余生化污泥與斜板沉淀池的污泥均進入污泥濃縮池，降低含水率，進行污泥調理，增加混合污泥的絮體顆粒，提高脫水效率，調理后的污泥由泵輸送到污泥濃縮脫水機脫水，。干泥外運處置，濾液回流到調節池內；
2、本發明通過設置有加藥機構可對沉淀池內自動投加混凝劑和高效聚凝劑，添加范圍較廣且分散均勻，大幅度提高可反應速度，加快污泥沉淀，通過投加混凝劑和高效聚凝劑，使廢水中的不溶性有機污染物發生凝聚反應，形成礬花從水中析出而加以去除，這樣，在去除油脂和懸浮物的同時，大大降低了廢水中的非溶解性有機污染物，降低后續生化處理設施的負荷，節約運行成本。
（發明人：黃翀;黃東輝;劉小歡;蔣永豐;凌銳;黃宇;申晨希）
