公布日：2022.02.22

申請日：2020.08.12

分類號：C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N

摘要

本發明公開一種塑料再生清洗廢水處理方法及系統，涉及廢水處理技術領域。該廢水處理系統，包括物理過濾室、高效一體化物化反應室、A/O生化反應室和深度過濾室，高效一體化物化反應室中包括均化區、加藥區、物化反應區等，A/O生化反應室中設置有水解酸化區、好氧區和沉淀區；該方法對廢水進行過濾處理后，再依次進行均化處理、復配反應、水解酸化、好氧反應等，最后進行沉淀，實現泥水分離，得到上清液，對上清液深度過濾。該方法處理效率高、運行成本低、操作簡單，可以高效的去除塑料再生清洗廢水中的污染物。

權利要求書

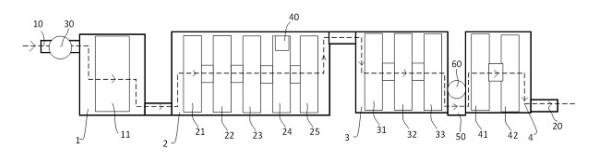

1.一種塑料再生清洗廢水處理系統，其特征在于，包括：物理過濾室（1）、高效一體化物化反應室（2）、A/O生化反應室（3）和深度過濾室（4）；所述物理過濾室（1）的一端設置有進水管（10），所述進水管（10）上設置有進水提升泵（30），所述進水管（10）與所述物理過濾室（1）內部連通，所述物理過濾室（1）的內部設置有轉股微濾機（11）；所述物理過濾室（1）的另一端通過管路與所述高效一體化物化反應室（2）的一端連通，所述高效一體化物化反應室（2）的內部沿著進水方向依次設置有均化區（21）、與所述均化區（21）連通的pH調節區（22）、與所述pH調節區（22）連通的加藥區（23）、與所述加藥區（23）連通的物化反應區（24），以及與所述物化反應區（24）連通的pH反調節區（25），所述的物化反應區（24）連接有加壓溶氣裝置（40）；所述高效一體化物化反應室（2）的另一端通過管路與所述A/O生化反應室（3）的一端連通，所述A/O生化反應室（3）的內部沿著進水方向依次設置有水解酸化區（31）、與所述水解酸化區（31）連通的好氧區（32），以及與所述好氧區（32）連通的沉淀區（33）；所述A/O生化反應室（3）和深度過濾室（4）之間設置有中間水池（50），所述中間水池（50）設置有中間水池提升泵（60）；所述深度過濾室（4）的內部沿著進水方向依次設置有過濾裝置（41）和消毒回用水池（42），所述深度過濾室（4）的另一端設置有與所述消毒回用水池（42）連通的出水管（20）。

2.根據權利要求1所述的一種塑料再生清洗廢水處理系統，其特征在于，所述的轉股微濾機（11）的濾網間隙為3mm~10mm。

3.根據權利要求1所述的一種塑料再生清洗廢水處理系統，其特征在于，所述水解酸化區（31）和好氧區（32）內設有生物填料。

4.根據權利要求1所述的一種塑料再生清洗廢水處理系統，其特征在于，所述過濾裝置（41）為活性炭過濾器或MBR中空纖維膜過濾器。

5.一種塑料再生清洗廢水處理方法，其特征在于，包括如下步驟：步驟一、物理過濾：通過物理過濾室（1）對塑料再生清洗廢水進行物理過濾；步驟二、水質均化：對物理過濾后的塑料再生清洗廢水在均化區（21）進行均質處理；步驟三、復配反應：根據處理前的檢測結果，利用酸性水處理劑在pH調節區（22）將均質處理后的塑料再生清洗廢水的pH值調節在5.5~7.5之間，利用加藥區（23）向塑料再生清洗廢水投加氧化劑、吸附劑和/或有機反應催化劑，在物化反應區（24）中進行充分反應，達到反應預定時間；步驟四、絮凝反應：向復配反應后的塑料再生清洗廢水加入絮凝劑以及高分子聚合物，通過加壓溶氣裝置（40）的方式將絮狀物同廢水分離；分離后在pH反調節區（25）調節絮凝后的塑料再生清洗廢水的pH值至6~9之間；步驟五、水解酸化：在水解酸化區（31）利用常用藥劑對塑料再生清洗廢水進行水解酸化；步驟六、好氧反應：通過好氧區（32）中的生物填料將塑料再生清洗廢水中的有機物分解成無機物，處理后的廢水自流進入幅流式沉淀區（33），進行沉淀，得到上清液，上清液自流入中間水池（50）；步驟七、深度過濾：上清液進入深度過濾室（4），通過過濾裝置（41）對上清液進行過濾；步驟八、回收：將過濾后的液體輸送至消毒回用水池（42）。

6.根據權利要求5所述的一種塑料再生清洗廢水處理方法，其特征在于，所述步驟三中，所述的酸性水處理劑為硫酸或硫酸亞鐵；所述的反應預定時間為當水量在50t/h時，反應時間為1~10分鐘。

7.根據權利要求5所述的一種塑料再生清洗廢水處理方法，其特征在于，所述步驟五中，對塑料再生清洗廢水進行水解酸化4~6h。

8.根據權利要求5所述的一種塑料再生清洗廢水處理方法，其特征在于，所述步驟六中，塑料再生清洗廢水中的有機物分解成無機物的持續時間為8~10h，再生清洗廢水中的溶解氧保持在2~3mg/L。

發明內容

本發明的目的在于提供一種塑料再生清洗廢水處理方法及系統，以解決現有技術對塑料再生過程中產生的清洗廢水的處理效果有限的問題。

本發明提供了一種塑料再生清洗廢水處理系統，包括物理過濾室、高效一體化物化反應室、A/O生化反應室和深度過濾室；所述物理過濾室的一端設置有進水管，所述進水管上設置有進水提升泵，所述進水管與所述物理過濾室內部連通，所述物理過濾室的內部設置有轉股微濾機。

所述物理過濾室的另一端通過管路與所述高效一體化物化反應室的一端連通，所述高效一體化物化反應室的內部沿著進水方向依次設置有均化區、與所述均化區連通的pH調節區、與所述pH調節區連通的加藥區、與所述加藥區連通的物化反應區，以及與所述物化反應區連通的pH反調節區，所述物化反應區連接有加壓溶氣裝置。

所述高效一體化物化反應室的另一端通過管路與所述A/O生化反應室的一端連通，所述A/O生化反應室的內部沿著進水方向依次設置有水解酸化區、與所述水解酸化區連通的好氧區，以及與所述好氧區連通的沉淀區；所述水解酸化區和好氧區內設有生物填料。

所述A/O生化反應室和深度過濾室之間設置有中間水池，所述中間水池設置有中間水池提升泵。

所述深度過濾室的內部沿著進水方向依次設置有過濾裝置和消毒回用水池，所述深度過濾室的另一端設置有與所述消毒回用水池連通的出水管。

可選的，所述轉股微濾機的濾網間隙為3mm~10mm。

可選的，所述過濾裝置為活性炭過濾器或MBR中空纖維膜過濾器。

本發明提供一種塑料再生清洗廢水處理方法，通過轉股微濾機對塑料再生清洗廢水進行物理過濾，對物理過濾后的塑料再生清洗廢水進行均質處理，調節均質處理后廢水的pH值，投加反應劑，保持塑料再生清洗廢水與反應劑反應預定時間，再加入絮凝劑以及高分子聚合物，使塑料再生清洗廢水中懸浮物質、膠體物質等形成絮狀物，通過加壓溶氣的方式將絮狀物同廢水分離，調節塑料再生清洗廢水的pH值至6~9之間，對廢水進行水解酸化，將廢水中難生物降解的大分子有機物轉化為易于生物降解的小分子有機物，通過活性污泥等生物填料將塑料再生清洗廢水中的有機物分解成無機物，從而去除掉污染物，對塑料再生清洗廢水進行沉淀，實現泥水分離，得到上清液，對上清液進行過濾，將過濾后的液體輸送至消毒回用水池，具體包括如下步驟：步驟一、物理過濾：通過物理過濾室對塑料再生清洗廢水進行物理過濾，去除塑料粉碎過程產生的碎屑、破碎的標簽紙及顆粒較大的泥沙。

步驟二、水質均化：對物理過濾后的塑料再生清洗廢水在均化區進行均質處理。

步驟三、復配反應：根據處理前的檢測結果，利用酸性水處理劑在pH調節區調節均質處理后的塑料再生清洗廢水的pH值在5.5~7.5之間，利用加藥區向塑料再生清洗廢水投加氧化劑、吸附劑、有機反應催化劑等反應劑，在物化反應區保持塑料再生清洗廢水與反應劑充分反應，達到反應預定時間；所述的酸性水處理劑為硫酸，硫酸亞鐵等酸性藥劑；所述的反應預定時間為當水量在50t/h時，反應時間為1~10分鐘。

步驟四、絮凝反應：向復配反應后的塑料再生清洗廢水加入絮凝劑以及高分子聚合物，使廢水中懸浮物質、膠體物質等形成較大絮狀物，通過加壓溶氣裝置的方式將絮狀物同廢水分離；分離后在pH反調節區調節絮凝后的塑料再生清洗廢水的pH值至6~9之間。

步驟五、水解酸化：在水解酸化區對塑料再生清洗廢水進行水解酸化，將廢水中難生物降解的大分子有機物轉化為易于生物降解的小分子有機物。

具體地，可以對塑料再生清洗廢水進行水解酸化4~6h。

步驟六、好氧反應：通過好氧區中的生物填料將塑料再生清洗廢水中的有機物分解成無機物，進行沉淀，實現泥水分離，得到上清液。

具體地，可以通過活性污泥等生物填料將塑料再生清洗廢水中的有機物分解成無機物的持續時間為8~10h，再生清洗廢水中的溶解氧保持在2~3mg/L。

廢水經過水解酸化、好氧代謝過程將廢水中含有的剩余碳、氮、磷等有機污染物最終以低能位的無機物穩定下來，達到無害化的要求。步驟五和步驟六的污泥回流比100~300%。

步驟七、深度過濾：對上清液進行深度過濾。

具體地，上清液進入深度過濾室，可以通過過濾裝置對上清液進行過濾，進一步將廢水中懸浮物及分子粒徑較大的污染物去除，實現廢水回用甚至可以做到廢水“零排放”。

步驟八、回收：將過濾后的液體輸送至消毒回用水池。

本發明具有以下有益效果：現有技術中常常采用芬頓處理方法對塑料再生清洗廢水進行處理，但芬頓處理方法成本高，操控性差，尤其是加藥量的控制很難達到理想效果，在實際運用中經常出現加藥量過大造成COD超標，或者加藥量不足影響后續的生化處理。本發明中的方法具有處理效率高、運行成本低、操作簡單等特點，可以高效的去除廢水中的污染物，化學需氧量消減率70~95%，氨氮消減率70~99%，總磷消減率80~95%，懸浮物消減率接近100%，實現廢水回用，可節約生產清洗用水70~95%，甚至可以做到廢水“零排放”。

（發明人：戴士博;趙晶琳;李昕憶）
