公布日：2022.02.18
申請日：2021.11.24
分類號：C02F11/14(2019.01)I;C02F11/13(2019.01)I
摘要

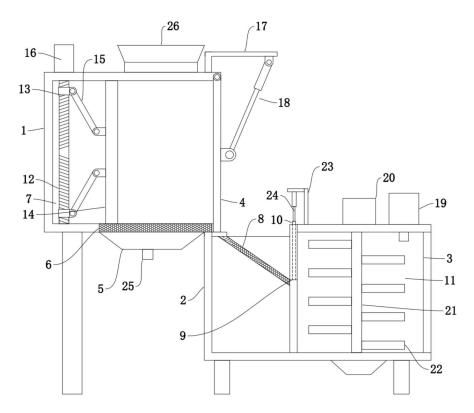

本發明公開了一種污泥烘干凈化裝置，包括脫水箱、過渡箱和烘干箱，所述脫水箱為側壁開口的中空腔體結構設置，所述脫水箱的開口上設有擋板，所述擋板頂端旋轉設于脫水箱側壁且靠近頂端，所述擋板覆蓋于脫水箱的開口上，所述脫水箱底壁設有收集筒，所述收集筒連通脫水箱，所述收集筒和脫水箱之間設有濾布一，所述脫水箱內設有擠水組件，所述過渡箱頂端設于脫水箱底壁，所述過渡箱上設有濾布二，所述濾布二傾斜設置，所述烘干箱設于過渡箱側壁，所述烘干箱側壁設有通口，所述通口貫穿過渡箱和烘干箱頂部，所述通口上滑動設有門板，所述烘干箱內設有攪拌組件。本發明屬于污泥烘干凈化技術領域，具體是指一種可節省能量的污泥烘干凈化裝置。
權利要求書
1.一種污泥烘干凈化裝置，其特征在于：包括脫水箱、過渡箱和烘干箱，所述脫水箱為側壁開口的中空腔體結構設置，所述脫水箱的開口上設有擋板，所述擋板頂端旋轉設于脫水箱側壁且靠近頂端，所述擋板覆蓋于脫水箱的開口上，所述脫水箱底壁設有收集筒，所述收集筒連通脫水箱，所述收集筒和脫水箱之間設有濾布一，所述脫水箱內設有擠水組件，所述過渡箱頂端設于脫水箱底壁，所述過渡箱上設有濾布二，所述濾布二傾斜設置，所述烘干箱設于過渡箱側壁，所述烘干箱側壁設有通口，所述通口貫穿過渡箱和烘干箱頂部，所述通口上滑動設有門板，所述烘干箱內設有攪拌組件。
2.根據權利要求1所述的一種污泥烘干凈化裝置，其特征在于：所述擠水組件包括雙向絲杠、絲杠副、擠壓板、連桿和驅動電機一，所述雙向絲杠兩端分別旋轉設于脫水箱內頂壁和底壁，所述絲杠副套設于雙向絲杠上，所述絲杠副設有兩組且相對設置，所述擠壓板滑動設于脫水箱內側壁，所述連桿的一端旋轉設于絲杠副側壁，所述連桿的另一端旋轉設于擠壓板側壁，所述連桿與絲杠副對應設置，所述驅動電機一設于脫水箱頂壁，所述驅動電機一的輸出端旋轉貫穿脫水箱頂壁且連接于雙向絲杠。
3.根據權利要求2所述的一種污泥烘干凈化裝置，其特征在于：所述脫水箱頂壁設有支板一，所述支板一與擋板之間設有液壓機一，所述液壓機一的固定端旋轉設于支板一內底壁，所述液壓機一的活動端旋轉設于擋板側壁。
4.根據權利要求3所述的一種污泥烘干凈化裝置，其特征在于：所述攪拌組件包括烘干機、驅動電機二和攪拌桿，所述烘干機設于烘干箱上，所述烘干機的輸出端設于烘干箱內，所述驅動電機二設于烘干箱頂壁，所述驅動電機二的輸出端旋轉貫穿烘干箱頂壁且伸出，所述攪拌桿頂端連接于驅動電機二的輸出端，所述攪拌桿上設有攪拌葉。
5.根據權利要求4所述的一種污泥烘干凈化裝置，其特征在于：所述烘干箱頂壁設有支板二，所述支板二上設有液壓機二，所述液壓機二的固定端設于支板二上，所述液壓機二的輸出端設于門板上。
6.根據權利要求5所述的一種污泥烘干凈化裝置，其特征在于：所述收集筒底壁和烘干箱底壁均設有排料口，所述脫水箱頂壁設有入口。
發明內容
為了解決上述難題，本發明提供了一種可節省能量的污泥烘干凈化裝置。
為了實現上述功能，本發明采取的技術方案如下：一種污泥烘干凈化裝置，包括脫水箱、過渡箱和烘干箱，所述脫水箱為側壁開口的中空腔體結構設置，所述脫水箱的開口上設有擋板，所述擋板頂端旋轉設于脫水箱側壁且靠近頂端，所述擋板覆蓋于脫水箱的開口上，所述脫水箱底壁設有收集筒，所述收集筒連通脫水箱，所述收集筒和脫水箱之間設有濾布一，所述脫水箱內設有擠水組件，所述過渡箱頂端設于脫水箱底壁，所述過渡箱上設有濾布二，所述濾布二傾斜設置，所述烘干箱設于過渡箱側壁，所述烘干箱側壁設有通口，所述通口貫穿過渡箱和烘干箱頂部，所述通口上滑動設有門板，所述烘干箱內設有攪拌組件，通過脫水箱內的擠水組件配合擋板對污水內的水分與化學藥劑進行第一次擠壓瀝水，污水內的水分與化學藥從濾布一流入收集筒內，打開擋板，擠水組件將推著瀝過水的污泥滑入過渡箱上的濾布二上，可過濾被擠水組件推出的一部分水和化學藥劑，拉升門板，污泥從濾布二滑入烘干箱后再次進行烘干，此時烘干就會節省一部分電能。
進一步地，所述擠水組件包括雙向絲杠、絲杠副、擠壓板、連桿和驅動電機一，所述雙向絲杠兩端分別旋轉設于脫水箱內頂壁和底壁，所述絲杠副套設于雙向絲杠上，所述絲杠副設有兩組且相對設置，所述擠壓板滑動設于脫水箱內側壁，所述連桿的一端旋轉設于絲杠副側壁，所述連桿的另一端旋轉設于擠壓板側壁，所述連桿與絲杠副對應設置，所述驅動電機一設于脫水箱頂壁，所述驅動電機一的輸出端旋轉貫穿脫水箱頂壁且連接于雙向絲杠，驅動電機一驅使雙向絲杠旋轉，雙向絲杠驅使絲杠副相互靠近或遠離，則連桿推動擠壓板對污泥推向擋板進行擠壓瀝水。
進一步地，所述脫水箱頂壁設有支板一，所述支板一與擋板之間設有液壓機一，所述液壓機一的固定端旋轉設于支板一內底壁，所述液壓機一的活動端旋轉設于擋板側壁，第一次瀝水結束后，液壓機一收縮，則擋板繞著與脫水箱的連接處旋轉上升，此時繼續啟動驅動電機一，則污泥被推入濾布二上。
進一步地，所述攪拌組件包括烘干機、驅動電機二和攪拌桿，所述烘干機設于烘干箱上，所述烘干機的輸出端設于烘干箱內，所述驅動電機二設于烘干箱頂壁，所述驅動電機二的輸出端旋轉貫穿烘干箱頂壁且伸出，所述攪拌桿頂端連接于驅動電機二的輸出端，所述攪拌桿上設有攪拌葉，啟動烘干機，配合驅動電機二和攪拌桿，可更均勻地對污泥進行烘干。
優選地，所述烘干箱頂壁設有支板二，所述支板二上設有液壓機二，所述液壓機二的固定端設于支板二上，所述液壓機二的輸出端設于門板上，當啟動液壓機二時，門板在通口上滑動上升，便于將濾布二上的污泥滑入烘干箱內。
優選地，所述收集筒底壁和烘干箱底壁均設有排料口，所述脫水箱頂壁設有入口。
本發明采取上述結構取得有益效果如下：本發明提供的一種污泥烘干凈化裝置操作簡單，機構緊湊，設計合理，通過脫水箱內的擠水組件對污泥內的水和化學藥劑進行初次瀝水，再通過打開擋板，擋板將使擠過誰的污泥落在濾布二上進行二次瀝水，打開門板，二次瀝水后的污泥落入烘干箱，通過烘干機和攪拌桿、攪拌葉對污泥進行三次更全面的瀝水，前兩次瀝水可節省第三次瀝水時烘干機所使用的電能。
（發明人：嚴蘭明;鄭依平）
