公布日:2022.01.04
申請日:2021.10.18
分類號:C02F9/08(2006.01)I;C02F101/30(2006.01)N
摘要
本發明屬于污水處理技術領域,具體的說是一種石墨烯光催化網及光學催化石墨烯污水處理裝置,包括底板、蓋板、石墨烯光催化網本體和夾緊組件;所述底板頂部設有第一螺紋孔;所述石墨烯光催化網本體鋪設在底板頂部,石墨烯光催化網本體側邊固接有圓環;所述蓋板蓋設在底板頂部,蓋板頂部設有第二螺紋孔;所述第二螺紋孔內轉動連接有第一螺紋桿;所述夾緊組件設置在蓋板底部;所述夾緊組件包括圓桿、套筒和壓緊機構;所述圓桿固接在底板頂部;所述圓環套設在圓桿外部;所述套筒固接在蓋板底部;所述壓緊機構設置在蓋板底部;利用太陽光作為照射光源結合石墨烯光催化網本體對污水中的有機物進行催化降解,使得污水的處理效果更加高效。
權利要求書

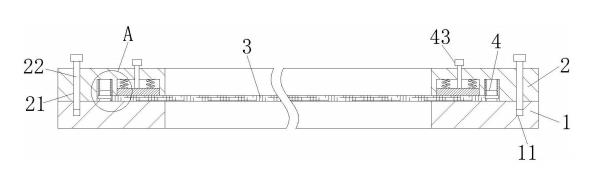

1.一種石墨烯光催化網,其特征在于:包括底板(1)、蓋板(2)、石墨烯光催化網本體(3)和夾緊組件(4);所述底板(1)頂部設有多個第一螺紋孔(11);所述石墨烯光催化網本體(3)鋪設在底板(1)頂部,石墨烯光催化網本體(3)側邊固接有多個圓環(31);所述蓋板(2)蓋設在底板(1)頂部,蓋板(2)頂部設有多個第二螺紋孔(21);所述第二螺紋孔(21)內轉動連接有第一螺紋桿(22);所述第一螺紋桿(22)與第一螺紋孔(11)內側壁螺紋配合;所述夾緊組件(4)設置在蓋板(2)底部;所述夾緊組件(4)包括圓桿(41)、套筒(42)和壓緊機構(43);所述圓桿(41)固接在底板(1)頂部;所述圓環(31)套設在圓桿(41)外部;所述套筒(42)固接在蓋板(2)底部,套筒(42)直徑大于圓桿(41)直徑,套筒(42)內側壁與圓桿(41)外側壁滑動配合;所述壓緊機構(43)設置在蓋板(2)底部。
2.根據權利要求1所述的一種石墨烯光催化網,其特征在于:所述蓋板(2)頂部設有第三螺紋孔(23);所述壓緊機構(43)包括第二螺紋桿(431)和壓板(432);所述壓板(432)通過彈簧滑動連接在蓋板(2)底部;所述第二螺紋桿(431)轉動連接在第三螺紋孔(23)內部,第二螺紋桿(431)與第三螺紋孔(23)螺紋配合,第二螺紋桿(431)底部與壓板(432)接觸。
3.一種光學催化石墨烯污水處理裝置,其特征在于:包括底座(5)、過濾箱(6)、光催化處理箱(7)和水泵(8);所述過濾箱(6)固接在底座(5)頂部,過濾箱(6)頂部固接有進水口(61),過濾箱(6)內側壁上固接有過濾網(62);所述光催化處理箱(7)內側壁上固接有墊板(71),所述墊板(71)頂部設有放置槽(711);所述放置槽(711)內設置有權利要求1或2中所述的石墨烯光催化網;所述水泵(8)固接在光催化處理箱(7)頂部,水泵(8)輸入端固接有進水管(81),輸出端固接有出水管(82);所述進水管(81)固接在過濾箱(6)側壁上,與過濾箱(6)內部連通;所述出水管(82)固接在光催化處理箱(7)頂部,與光催化處理箱(7)內部連通。
4.根據權利要求3所述的一種光學催化石墨烯污水處理裝置,其特征在于:所述過濾箱(6)頂部固接有電機(63);所述電機(63)輸出端固接有轉軸(631);所述轉軸(631)端部固接有刷板(64);所述刷板(64)底部固接有刷板(64)清潔刷(641);所述刷板(64)清潔刷(641)與過濾網(62)接觸。
5.根據權利要求4所述的一種光學催化石墨烯污水處理裝置,其特征在于:所述轉軸(631)外側壁上固接有第一錐齒輪(632);所述過濾箱(6)內側壁上轉動連接有直桿(65);所述直桿(65)外側壁上固接有凸輪(651),直桿(65)端部固接有第二錐齒輪(652);所述第一錐齒輪(632)與第二錐齒輪(652)嚙合;所述過濾網(62)頂部設有敲擊機構(66);所述凸輪(651)與敲擊機構(66)接觸。
6.根據權利要求5所述的一種光學催化石墨烯污水處理裝置,其特征在于:所述敲擊機構(66)包括導桿(661)、滑板(662)和撞擊塊(663);所述滑板(662)通過彈簧滑動連接在過濾網(62)頂部;所述凸輪(651)與滑板(662)接觸;所述撞擊塊(663)固接在滑板(662)底部;一對所述導桿(661)固接在過濾網(62)頂部,且導桿(661)貫穿滑板(662)。
7.根據權利要求6所述的一種光學催化石墨烯污水處理裝置,其特征在于:所述光催化處理箱(7)側壁上固接有排水管(72);所述排水管(72)上設有閥門,排水管(72)與光催化處理箱(7)內部連通。
8.根據權利要求7所述的一種光學催化石墨烯污水處理裝置,其特征在于:所述光催化處理箱(7)材質為透光材料。
發明內容
為了彌補現有技術的不足,解決現有技術中在對污水處理時只是經過簡單的過濾后再靜置,并未對污水中的有機物進行降解,對污水的處理不夠徹底,污水的處理效果較差的問題,本發明提出一種石墨烯光催化網及光學催化石墨烯污水處理裝置。
本發明解決其技術問題所采用的技術方案是:本發明所述的一種石墨烯光催化網,包括底板、蓋板、石墨烯光催化網本體和夾緊組件;所述底板頂部設有多個第一螺紋孔;所述石墨烯光催化網本體鋪設在底板頂部,石墨烯光催化網本體側邊固接有多個圓環;所述蓋板蓋設在底板頂部,蓋板頂部設有多個第二螺紋孔;所述第二螺紋孔內轉動連接有第一螺紋桿;所述第一螺紋桿與第一螺紋孔內側壁螺紋配合;所述夾緊組件設置在蓋板底部;所述夾緊組件包括圓桿、套筒和壓緊機構;所述圓桿固接在底板頂部;所述圓環套設在圓桿外部;所述套筒固接在蓋板底部,套筒直徑大于圓桿直徑,套筒內側壁與圓桿外側壁滑動配合;所述壓緊機構設置在蓋板底部;在進行污水處理時,利用太陽光作為照射光源結合石墨烯光催化網本體對污水中的有機物進行催化降解,石墨烯加快了光催化劑的催化效果,使得對污水的處理效果更加高效。
優選的,所述蓋板頂部設有第三螺紋孔;所述壓緊機構包括第二螺紋桿和壓板;所述壓板通過彈簧滑動連接在蓋板底部;所述第二螺紋桿轉動連接在第三螺紋孔內部,第二螺紋桿與第三螺紋孔螺紋配合,第二螺紋桿底部與壓板接觸;通過將蓋板緊固在底板頂部,并通過壓板對石墨烯光催化網本體進行壓緊,從而使得石墨烯光催化網本體保持穩定,避免脫落。
一種光學催化石墨烯污水處理裝置,包括如權利要求1至2中任意一項所述的石墨烯光催化網,包括底座、過濾箱、光催化處理箱和水泵;所述過濾箱固接在底座頂部,過濾箱頂部固接有進水口,過濾箱內側壁上固接有過濾網;所述光催化處理箱內側壁上固接有墊板,所述墊板頂部設有放置槽;所述放置槽內設置有石墨烯光催化網;所述水泵固接在光催化處理箱頂部,水泵輸入端固接有進水管,輸出端固接有出水管;所述進水管固接在過濾箱側壁上,與過濾箱內部連通;所述出水管固接在光催化處理箱頂部,與光催化處理箱內部連通;通過過濾網對污水進行過濾,再通過光催化處理箱中石墨烯光催化網對污水中的有機物進行催化降解,進而完成對污水的處理工作。
優選的,所述過濾箱頂部固接有電機;所述電機輸出端固接有轉軸;所述轉軸端部固接有刷板;所述刷板底部固接有清潔刷;所述清潔刷與過濾網接觸;通過刷板帶動清潔刷對過濾網進行清潔,避免過濾網的網孔堵塞影響過濾效果。
優選的,所述轉軸外側壁上固接有第一錐齒輪;所述過濾箱內側壁上轉動連接有直桿;所述直桿外側壁上固接有凸輪,直桿端部固接有第二錐齒輪;所述第一錐齒輪與第二錐齒輪嚙合;所述過濾網頂部設有敲擊機構;所述凸輪與敲擊機構接觸;通過敲擊機構對過濾網進行敲擊,使得過濾網發生振動,促使網孔中的雜物掉落,避免網孔堵塞。
優選的,所述敲擊機構包括導桿、滑板和撞擊塊;所述滑板通過彈簧滑動連接在過濾網頂部;所述凸輪與滑板接觸;所述撞擊塊固接在滑板底部;一對所述導桿固接在過濾網頂部,且導桿貫穿滑板;在圓桿轉動過程中,帶動凸輪往復擠壓滑板,使得滑板底部的撞擊塊對過濾網進行往復的敲擊,促使網孔中的雜質掉落。
優選的,所述光催化處理箱側壁上固接有排水管;所述排水管上設有閥門,排水管與光催化處理箱內部連通;當污水經過石墨烯光催化網本體的催化降解后,打開排水管上的閥門,使得污水通過排水管排出。
優選的,所述光催化處理箱材質為透光材料;通過采用透光材料制造光催化處理箱,使得石墨烯光催化網本體能夠接受足夠的太陽光照射,進而對污水進行光催化降解工作。
本發明的有益之處在于:
1.本發明中,通過將石墨烯光催化網本體鋪設在底板頂部,再將蓋板緊固在底板頂部,使得壓板對石墨烯光催化網本體壓緊,避免石墨烯光催化網本體脫落,通過石墨烯光催化網本體結合太陽光作為照射光源對污水中的有機物進行催化降解,石墨烯加快了光催化劑的催化效果,使得對污水的處理效果更加高效;
2.本發明中,在過濾網長期使用過程中,易于造成過濾網的網孔堵塞,啟動電機帶動轉軸進行轉動,使得刷板清潔刷對過濾網進行清潔,通過第一錐齒輪與第二錐齒輪的嚙合工作,帶動直桿和凸輪進行運動,使得凸輪往復擠壓滑板,進而使得撞擊塊對過濾網進行往復的敲擊,使得過濾網發生振動,促使網孔中的雜物掉落,通過清潔刷和撞擊塊的配合工作對過濾網進行清潔,避免網孔堵塞。
(發明人:張強;王成;錢志江;王偉)
