公布日：2022.03.15
申請日：2021.12.17
分類號：C02F3/30(2006.01)I;C02F3/34(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種基于碳氮硫循環的厭氧焦化廢水處理方法以及系統。本發明基于碳氮硫厭氧焦化廢水處理方法，包括焦化廢水進行厭氧反應，控制原水與生化出水回流比使其形成以碳氮硫得失電子平衡的微生物共生系統，得到反應出水；將反應出水經過好氧段處理，進行泥水分離得到生化出水，部分生化出水進入后續深度反應段，部分生化出水按照回流比回流進入?yún)捬醴磻?yīng)段。本發明解決了微生物污水處理在應對焦化廢水時效率低的問題。本發明的基于碳氮硫循環的厭氧焦化廢水處理系統包括厭氧反應器、曝氣池、沉淀池、回流系統以及排泥系統，所述回流系統的一端通過管路與所述沉淀池的出水管路連通，其另一端通過管路與所述厭氧反應器連通。
權利要求書
1.一種基于碳氮硫循環的厭氧焦化廢水處理方法，其特征在于：包括：將焦化廢水進行厭氧反應，控制原水與生化出水回流比使其形成以碳氮硫三元素其單質及化合物得失電子平衡的微生物共生系統，得到反應出水；將所述反應出水進行曝氣及好氧微生物處理，然后泥水分離得到生化出水，部分生化出水進入后續深度反應段，部分生化出水按照所述回流比回流進入?yún)捬醴磻?yīng)段。
2.根據權利要求1所述的基于碳氮硫循環的厭氧焦化廢水處理方法，其特征在于：所述回流比的0.5-1.0。
3.根據權利要求2所述的基于碳氮硫循環的厭氧焦化廢水處理方法，其特征在于：所述焦化廢水的ORP≤ 400mv，所述生化出水的ORP≥100mv。
4.根據權利要求3所述的基于碳氮硫循環的厭氧焦化廢水處理方法，其特征在于：所述厭氧反應器內污水的ORP介于 380mv至 250mv之間。
5.根據權利要求4所述的基于碳氮硫循環的厭氧焦化廢水處理方法，其特征在于：所述焦化廢水在所述厭氧反應器中的水力停留時間HRT≥6h。
6.根據權利要求5所述的基于碳氮硫循環的厭氧焦化廢水處理方法，其特征在于：所述厭氧反應器內的厭氧污泥齡SRT≥45d。
7.根據權利要求1-6任一項所述的基于碳氮硫循環的厭氧焦化廢水處理方法，其特征在于：所述將所述反應污水進行曝氣及好氧微生物處理，然后泥水分離，包括：將所述反應污水送入曝氣池中進行曝氣及好氧微生物處理，然后送入沉淀池中進行泥水分離。
8.根據權利要求7所述的基于碳氮硫循環的厭氧焦化廢水處理方法，其特征在于：所述曝氣池中的溶解氧濃度為2.0ppm-5.0ppm。
9.一種基于碳氮硫循環的厭氧焦化廢水處理系統，其特征在于：包括：厭氧反應器，為焦化廢水與厭氧微生物提供反應空間形成碳氮硫不同單質及化合態下的氧化還原反應；曝氣池，用于對反應污水進行曝氣及好氧微生物處理；沉淀池，用于對曝氣及好氧微生物處理后的反應出水進行泥水分離；回流系統，用于將生化出水回流到所述厭氧反應器重新進行厭氧反應并為厭氧段提供碳氮硫循環所需的還原劑并通過控制回流比控制厭氧段的反應條件；排泥系統，用于厭氧反應器以及曝氣池剩余污泥的排放，保持厭氧反應器內污泥濃度及相應的污泥齡；所述厭氧反應器、所述曝氣池、所述沉淀池以及所述回流系統依次通過管路連通，所述回流系統的一端通過管路與所述沉淀池的出水管路連通，其另一端通過管路與所述厭氧反應器連通。
10.根據權利要求9所述的基于碳氮硫循環的厭氧焦化廢水處理系統，其特征在于：還包括用于將所述沉淀池的污泥回流到所述曝氣池的污泥回流系統，所述污泥回流系統的一端與所述沉淀池的污泥回流端連通，其另一端與所述曝氣池前端連通。
發明內容
基于此，本發明的目的在于，提供一種基于碳氮硫循環的厭氧焦化廢水處理方法以及系統。
一方面，本發明公開了一種基于碳氮硫循環的厭氧焦化廢水處理方法，具體為基于焦化廢水中碳氮硫其單質及高價態化合物的氧化性以及低價態化合物的還原性在厭氧微生物作用下所形成焦化廢水污染物去除處理方法，包括：
將焦化廢水進行厭氧反應，控制原水與生化出水回流比使其形成以碳氮硫三元素其單質及化合物得失電子平衡的微生物共生系統，得到COD、硫化物、氨氮以及總氮等污染物含量大幅降低的厭氧反應出水；
將所述厭氧反應出水進行曝氣及好氧微生物處理，進一步去除相應污染物，然后泥水分離，得到生化出水。部分生化出水進入后續深度反應段，部分生化出水按照回流比回流進入?yún)捬醴磻?yīng)段提供碳氮硫循環所需的氧化劑及還原劑并通過控制回流比控制厭氧段的反應條件。

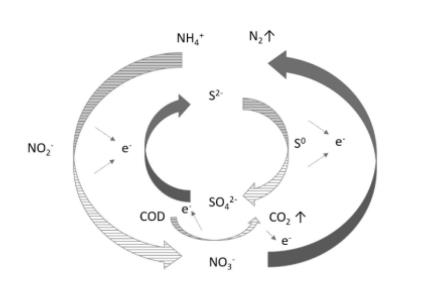

本發明的基于碳氮硫循環的厭氧焦化廢水處理方法，通過控制反應條件形成以碳氮硫三元素得失電子平衡的微生物共生系統，通過厭氧微生物發生污染物間的氧化還原反應的微生物平衡機制在厭氧狀態下形成以碳硫元素為核心同步厭氧硝化反硝化反應，去除其中難處理的有機物(COD)、氨氮(NH4+)、硝酸鹽(NO3 )同時降低其中硫化物(S2 )的含量，使其氧化為硫酸鹽(SO42 )降低硫化物對后段生化系統的毒性，保證出水安全，減少后續主生化系統的處理壓力，提高整體系統的處理效率。同時厭氧反應能耗低，有機負荷高，后續好氧系統可以節約大量能耗，降低相對應的碳排放。
進一步優選地，所述回流比的0.5-1.0。
進一步優選地，所述焦化廢水的ORP≤400mv，所述生化出水的ORP≥100mv。
進一步優選地，所述厭氧反應器內的ORP介于 380mv至 250mv之間。
進一步優選地，所述焦化廢水在所述厭氧反應器中的水力停留時間HRT≥6h。
進一步優選地，所述厭氧反應器內的厭氧污泥齡SRT≥45d。
進一步優選地，所述將所述反應出水進行曝氣及好氧微生物處理，然后泥水分離，包括：
將所述反應出水送入曝氣池中進行曝氣及好氧微生物處理，然后送入沉淀池中進行泥水分離。
進一步優選地，所述曝氣池中的溶解氧濃度為2.0ppm-5.0ppm。
相對于現有技術，本發明的基于碳氮硫循環的厭氧焦化廢水處理方法，通過控制反應條件形成以碳氮硫三元素得失電子平衡的微生物共生系統，通過厭氧微生物平衡機制在厭氧狀態下形成以碳硫元素為核心同步硝化反硝化反應，去除其中難處理的有機物(COD)、氨氮(NH4+)、總氮(TN)同時降低其中硫化物(S2 )的含量，使其氧化為硫酸鹽(SO42 )降低硫化物對后段生化系統的毒性，保證出水安全，減少后續主生化系統的處理壓力，提高整體系統的處理效率。同時厭氧反應能耗低，有機負荷高，后續好氧系統可以節約大量能耗，降低相對應的碳排放。本發明解決了微生物污水處理在應對焦化廢水時效率低的問題。
另一方面，本發明還進一步提供了一種基于碳氮硫循環的厭氧焦化廢水處理系統，包括：
厭氧反應器，為焦化廢水提供反應空間形成碳氮硫不同單質及化合態下的氧化還原反應，對焦化廢水中污染物進行去除；
曝氣池，用于對反應污水進行曝氣及好氧微生物處理，對焦化廢水中污染物進行進一步去除；
沉淀池，用于對曝氣及好氧微生物處理后的反應出水進行泥(微生物)水分離；
回流系統，用于將生化出水回流到所述厭氧反應器重新進行厭氧反應并為厭氧段提供碳氮硫循環所需的還原劑并通過控制回流比控制厭氧段的反應條件；
排泥系統，用于厭氧反應器以及曝氣池剩余污泥的排放，保持厭氧反應器內污泥濃度及相應的污泥齡；
所述厭氧反應器、所述曝氣池、所述沉淀池以及所述回流系統依次通過管路連通，所述回流系統的一端通過管路與所述沉淀池的出水管路連通，其另一端通過管路與所述厭氧反應器連通。
進一步優選地，還包括用于將所述沉淀池的污泥回流到所述曝氣池的污泥回流系統，所述污泥回流系統的一端與所述沉淀池的污泥回流端連通，其另一端與所述曝氣池前端連通。
（發明人：唐堯;梁鎮;陶一通;謝海松）
