公布日：2022.02.15
申請日：2021.11.10
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N;C02F103/20(2006.01)N
摘要
本發明及一種MABR膜‑生物滴濾床耦合的廢水處理裝置和工藝，通過在MABR處理之前運用螺旋彈簧片過濾器對廢水中的泥沙和懸浮物進行處理，并在螺旋彈簧片過濾器對廢水進行處理的同時通入臭氧進行綜合處理，處理后的廢水進行MABR膜處理，在MABR膜處理過程中會產生溢出的氧氣并夾帶少量的有機廢氣，運用后置生物滴濾床對溢出的有機廢氣進行處理，使得廢氣達標排放，生物滴濾床和MABR膜處理反應器共用濾池，簡化了菌群培養，節約控制成本，運用疏水性的PVDF膜作為基膜，表面上覆蓋致密的PDMS層，加大對氧氣的選擇性并保證氧氣的通量，在PDMS中共混了高硅沸石，加大了膜對氧氣的滲透性和選擇性，且可將滲透之后的氧氣吸附起來，緩慢釋放，加大廢水對氧氣的溶解量，運用氨基硅氧烷對高硅沸石進行改性，加大了高硅沸石與PDMS之間的混合均勻性，在PDMS上形成多巴胺層，加大了中空纖維膜外側的親水性和親生物性，使得膜外側更容易形成生物膜。
權利要求書

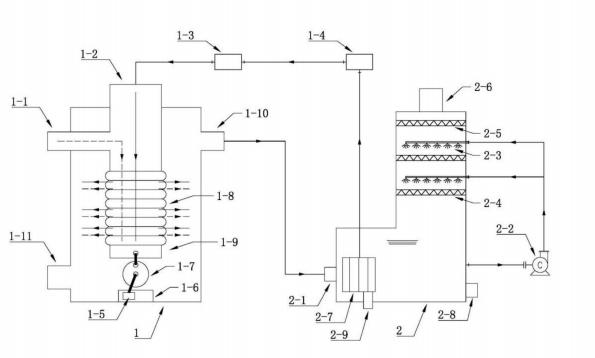

1.一種MABR~生物滴濾床耦合的廢水處理裝置，其包括前置過濾器，該前置過濾器包括一個外殼，外殼內固定設置一個內罩，內罩上設置海洋養殖廢水入口，海洋養殖廢水入口向外貫穿前置過濾器的外殼與海洋養殖廢水儲存箱連接，內罩的頂部凸出于外殼并連接有臭氧發生裝置，臭氧發生裝置連接有空氣壓縮裝置，內罩下部固定連接有一個螺旋彈簧片過濾器，螺旋彈簧片過濾器為不銹鋼條螺旋纏繞而成，螺旋彈簧片過濾器與內罩同心設置，螺旋彈簧片過濾器下部固定連接有與螺旋彈簧片過濾器同心設置的中空底座，底座鉸接在一個支桿的一端，支桿的另一端偏心鉸接有凸輪，凸輪通過連接軸轉動連接在前置過濾器底部密封連接的電機保護罩內的電機，前置過濾器的側壁底部設置有排泥口，前置過濾器的側壁頂部設置有過濾后廢水出口，過濾后的廢水從過濾后廢水出口排出后進入MABR~生物滴濾床耦合裝置中，MABR~生物滴濾床耦合裝置為L型，經過過濾和臭氧處理的廢水首先進入一個MABR膜反應器，該MABR膜反應器為一個中空式的膜反應器，中空纖維膜的內部一端連通有空氣壓縮裝置，另一端連接空氣出口，該空氣出口設置在ABR~生物滴濾床耦合裝置外，廢水經過MABR反應后向右進入生物滴濾床下部，在MABR處理過程中產生的有機廢氣經過生物滴濾床的處理后無害排放，生物滴濾床與MABR生物反應器共用生物液池，生物滴濾床包括循環泵，噴頭和填料，噴頭設置在填料上，在噴頭上設置有除霧器，生物滴濾床的頂部設置有排氣口，MABR~生物滴濾床耦合耦合裝置的側壁上設置有凈化水排出口。
2.一種如權利要求1所述的MABR~生物滴濾床耦合的廢水處理裝置的廢水處理工藝，其特征在于其包括如下過程：海洋養殖廢水首先從海洋養殖廢水入口進入前置過濾器的內罩中，同時臭氧發生裝置中產生的臭氧通過內罩的頂部進入內罩中，廢水和臭氧發生碰撞并反應，臭氧產生大量的羥基自由基，將部分有機物進行分解，并殺死有害的菌群，防止廢水中自帶的有害菌群對后面的MABR和生物滴濾床產生不良影響，臭氧處理過程中會在廢水中產生部分氧氣，有利于后期的MABR和生物滴濾床的反應，在壓力的作用下，臭氧和廢水會向碰撞著向下移動，之后進入螺旋彈簧片過濾器，由于螺旋彈簧片過濾器周邊有很多縫隙，廢水和臭氧會沿著縫隙徑向流出螺旋彈簧片過濾器，懸浮物和泥沙會被阻擋下來，積少成多，沿著中空底座落入前置過濾器底部，將泥沙和懸浮物從排泥口排出，過濾后的水在前置過濾器中經過進一步的沉降后通過前置過濾器側壁頂部的過濾后廢水出口排出進入MABR~生物滴濾床耦合裝置，此時通過空氣壓縮裝置向MABR通入壓縮空氣，在MABR膜組件的作用下，氧氣通過膜進入到中空纖維膜外的廢水中，中空纖維膜上運用可降解污染物的菌進行掛膜，氧氣通過中空纖維膜不斷為可降解污染物的菌提供氧氣，廢水中的污染物不斷通過生物膜降解處理后得到凈化，在MABR處理過程中，產生了溢出的氧氣和其攜帶的部分揮發性氣體，該氣體運用MABR~生物滴濾床耦合耦合裝置中的生物滴濾床進行處理后達標排放，MABR和生物滴濾床運用相同的菌進行掛膜處理，MABR和生物滴濾床共用處理池，方便菌群管理，操作和控制更簡單，廢水經過處理凈化后經過凈化水排出口排出。
3.一種如權利要求2中廢水處理工藝，其中MABR膜的制備方法包括如下步驟：(1)將納米高硅沸石加入到DMF溶劑中，攪拌均勻后，加入少許的氨基硅氧烷反應一段時間，之后離心分離后在室溫下干燥8h備用。(2)將經過的氨基硅氧烷修飾后的高硅沸石，按照一定的質量比例與氨基封端的聚二甲基硅氧烷、交聯劑、催化劑的原料混合，形成鑄膜液。(3)在疏水型中空纖維PVDF膜表面噴涂鑄膜液，之后將膜放入真空烘箱中，在80~120℃下干燥8~12h，得到表面有PDMS層的疏水性透氧膜。(4)配置親水親生物性改性溶液，將多巴胺溶解在堿性緩沖溶劑中，配制成濃度為4.0~7.0g/L的含有多巴胺的緩沖溶液，具體的為將多巴胺加入到PH＝8～11的碳酸鈉和碳酸氫鈉緩沖溶液中，將該溶液涂覆到表面有PDMS層的疏水性透氧膜中，在20~40℃下反應10~24h后得到含有親水親生物改性層的中空纖維膜。(5)將該膜組裝形成MABR膜組件。
4.一種如權利要求3中廢水處理工藝，其特征在于，所述氨基硅氧烷為氨基丙基三乙氧基硅烷。
發明內容
本申請旨在提供一種物理~化學~MABR~生物滴濾床耦合海洋養殖廢水處理工藝和裝置。
本申請?zhí)峁┮环NMABR~生物滴濾床耦合的廢水處理裝置，其包括前置過濾器，該前置過濾器包括一個外殼，外殼內固定設置一個內罩，內罩上設置海洋養殖廢水入口，海洋養殖廢水入口向外貫穿前置過濾器的外殼與海洋養殖廢水儲存箱連接，內罩的頂部凸出于外殼并連接有臭氧發生裝置，臭氧發生裝置連接有空氣壓縮裝置，內罩下部固定連接有一個螺旋彈簧片過濾器，螺旋彈簧片過濾器為不銹鋼條螺旋纏繞而成，螺旋彈簧片過濾器與內罩同心設置，螺旋彈簧片過濾器下部固定連接有與螺旋彈簧片過濾器同心設置的中空底座，底座鉸接在一個支桿的一端，該支桿的另一端偏心鉸接有凸輪，凸輪通過連接軸轉動連接在前置過濾器底部密封連接的電機保護罩內的電機上，前置過濾器的側壁底部設置有排泥口，前置過濾器的側壁頂部設置有過濾后廢水出口，過濾后的廢水從過濾后廢水出口排出后進入MABR~生物滴濾床耦合裝置中，MABR~生物滴濾床耦合裝置為L型，經過過濾和臭氧處理的廢水首先進入一個MABR膜反應器，該MABR膜反應器為一個中空式的膜反應器，中空纖維膜的內部一端連通有空氣壓縮裝置，另一端連接壓縮空氣出口，該空氣出口設置在MABR~生物滴濾床耦合裝置外，廢水經過MABR反應后向右進入生物滴濾床下部，在MABR處理過程中產生的有機廢氣經過生物滴濾床的處理后無害排放，生物滴濾床與MABR生物反應器共用生物液池，生物滴濾床包括循環泵，噴頭和填料，噴頭設置在填料的上部，在噴頭上部設置有除霧器，生物滴濾床的頂部設置有排氣口，MABR~生物滴濾床耦合裝置的側壁上設置有凈化水排出口。
本申請還提供一種廢水的處理工藝，海洋養殖廢水首先從海洋養殖廢水入口進入前置過濾器的內罩中，同時臭氧發生裝置中產生的臭氧通過內罩的頂部進入內罩中，廢水和臭氧發生碰撞并反應，臭氧產生大量的羥基自由基，將部分有機物進行分解，并殺死有害的菌群，防止廢水中自帶的有害菌群對后面的MABR和生物滴濾床產生不良影響，臭氧處理過程中會在廢水中產生部分氧氣，有利于后期的MABR和生物滴濾床的反應。在壓力的作用下，臭氧和廢水會向碰撞著向下移動，之后進入螺旋彈簧片過濾器，由于螺旋彈簧片過濾器周邊有很多縫隙，廢水和臭氧會沿著縫隙徑向流出螺旋彈簧片過濾器，懸浮物和泥沙會被阻擋下來，積少成多，沿著中空底座落入前置過濾器底部，后根據需要將其從排泥口排出，而過濾后的水在前置過濾器中經過進一步的沉降通過前置過濾器側壁頂部的過濾后廢水出口排出進入MABR~生物滴濾床耦合裝置，此時通過空氣壓縮裝置向MABR通入壓縮空氣，在MABR膜組件的作用下，氧氣通過膜進入到中空纖維膜外的廢水中，該中空纖維膜提前運用好氧菌進行掛膜處理，氧氣通過中空纖維膜不斷為好氧菌提供氧氣，廢水中的污染物不斷通過生物膜降解處理后得到凈化，在MABR處理過程中，產生了溢出的氧氣以及其攜帶的部分揮發性氣體，氧氣和揮發性氣體的混合氣運用MABR~生物滴濾床耦合耦合裝置中的生物滴濾床部分進行處理后達標排放，MABR和生物滴濾床都可以運用相同的菌進行掛膜處理，MABR和生物滴濾床共用處理池，方便菌群管理，操作和控制更簡單，廢水經過處理凈化后經過凈化水排出口排出，氣體經過生物填料進行生化處理后經過排氣口排出。
本發明還提供一種MABR膜以及相應的制備方法，本申請MABR膜的制備方法包括如下步驟：(1)將納米高硅沸石加入到DMF溶劑中，攪拌均勻后，加入少許的氨基硅氧烷反應一段時間，反應完成后離心分離，將分離后的固體在室溫下干燥8h備用。(2)將經過的氨基硅氧烷修飾后的高硅沸石，按照一定的質量比例與氨基封端的聚二甲基硅氧烷、交聯劑、催化劑的原料混合，形成鑄膜液。(3)在疏水型中空纖維PVDF膜表面噴涂鑄膜液，之后將膜放入真空烘箱中，在100℃下干燥10h，得到表面有PDMS層的疏水性透氧膜。(4)配置親水親生物改性溶液，將多巴胺溶解在堿性緩沖溶劑中，配制成濃度為5.0g/L的含有多巴胺的緩沖溶液，具體的為將多巴胺加入到pH＝10的碳酸鈉和碳酸氫鈉緩沖溶液中，將該溶液涂覆到表面有PDMS層的疏水性透氧膜中，在30℃下反應20h后得到親水親生物改性后的中空纖維膜。(5)將該膜組裝形成MABR膜組件。
有益效果
(1)本申請通過在MABR處理之前運用螺旋彈簧片過濾器對廢水中的泥沙和懸浮物進行處理，可以防止泥沙和懸浮物污染后面的MABR膜，運用在廢水中通入臭氧，可以在MABR膜處理前去除害菌，為后續MABR工藝提供部分氧氣，且臭氧處理過程中產生大量的羥基自由基，可以對有機污染物實現初步的處理。
(2)本申請?zhí)厥獾穆菪龔椈善^濾器的設置，使得臭氧與廢水混合并同時去除泥沙、懸浮物，可以實現多重效果的集合，占地面積小，處理效果佳。
(2)本申請運用疏水性的PVDF膜作為基膜，表面上覆蓋致密的PDMS層，加大對氧氣的選擇性并保證氧氣的通量，選擇氨基封端的PDMS，其成梳狀，使得制備的膜更加均勻。在PDMS中共混了高硅沸石，其有兩個作用，一個是加大了膜對氧氣的滲透性和選擇性，二是其作為一種吸附性能的物質，能夠?qū)B透之后的氧氣吸附起來，緩慢釋放，加大廢水對氧氣的溶解量，運用氨基硅氧烷對高硅沸石進行改性，加大了高硅沸石與PDMS之間的混合均勻性。在PDMS上形成多巴胺層，加大了中空纖維膜外側的親水性和親生物性，使得膜外側更容易形成生物膜，運用聚多巴胺分子層上的醌基與氨基封端的聚二甲基硅氧烷發生加成反應，形成了交聯鍵，加大了親水親生物層與PDMS層的結合力，增加了膜的使用壽命。
(3)本申請在MABR之后運用生物滴濾床對其揮發的廢氣進行處理，防止了MABR處理過程中出現新的廢氣污染，且二者共用處理池，簡化了菌群的培養以及生長檢測控制，節約了成本。
（發明人：朱軼寧;孫峰;仲超;徐卿）
