公布日：2022.02.08
申請日：2021.11.09
分類號：C02F9/10(2006.01)I;B01D53/18(2006.01)I;C02F103/16(2006.01)N
摘要
本發明公開了一種用于鹽酸酸洗廢水濃縮結晶分離零排放設備，包括廢水過濾、原水蒸汽制備、廢水加熱、機架、蒸發濃縮、沉淀池、結晶分離、兩級氣體吸收、循環水冷卻以及電控箱，通過對廢水強制放射擴散形成液態膜面氣化蒸發，使鹽酸廢水鐵鹽溶解度降低，在結晶釜冷卻結晶析出氯化鐵，蒸發出的酸性氣體被吸收液吸收后返回到酸洗線，逃逸的酸性氣體與活性鐵反應生成氯化鐵鹽返回到廢水過濾端，上述鹽酸廢水濃縮結晶分離零排放設備能夠使鹽酸廢水在低溫下蒸發，氯化氫氣體被水吸收回用，氯化鐵結晶出售，鹽酸酸洗廢水處理零排放。
權利要求書
1.一種鹽酸酸洗廢水濃縮結晶分離零排放設備，包括鹽酸廢水過濾裝置、原水蒸汽制備裝置、廢水加熱器、蒸發器、沉淀池、結晶分離裝置、機架、二級氣體吸收塔、冷卻塔以及電控箱，所述鹽酸廢水過濾裝置包括廢水調節池、袋式過濾器和廢水箱，且廢水箱安裝液位計，廢水通過管道連接水泵對廢水進行過濾，所述原水蒸汽制備裝置包括軟化器、軟化水箱、疏水閥和蒸汽鍋爐，且軟化水箱內安裝液位計，所述廢水加熱器為蒸汽加熱，用于加熱鹽酸廢水，所述結晶分離裝置包括結晶釜和離心機，所述加熱器、蒸發器、結晶釜和離心機安裝在機架上，沉淀池在機架下方，沉淀池內安裝有沉淀斜板、中隔板和上升導流板，且裝有溫控儀和液位計，所述蒸發器、沉淀池底部開有回流孔，沉淀池、提升泵、加熱器、蒸發器通過管道連接作為廢水加熱蒸發回流管路，沉淀池、濃縮液提升泵、結晶釜、離心機通過管道連接作為濃縮液結晶回流管路，所述冷卻塔與結晶釜、氣體吸收塔相連，所述蒸發器頂部進風口裝有空氣過濾器，出風口裝有引風機，引風機通過風管與一級氣體吸收塔相連，所述二級氣體吸收塔通過氣管與一級吸收塔相連，所述二級吸收塔頂部側面上方裝有活性鐵投料機。
2.根據權利要求1所述的用于鹽酸酸洗廢水濃縮結晶分離零排放設備，其特征在于，所述廢水過濾泵、液位計、廢水提升泵、溫控儀、蒸發提升泵、軟化器、蒸汽鍋爐、引風機、結晶釜、離心機、冷卻塔、循環泵、二級氣體吸收塔、活性鐵投加機、均通過電控箱電連接。
3.根據權利要求1所述的用于鹽酸酸洗廢水濃縮結晶分離零排放設備，其特征在于，所述加熱器為蒸汽加熱石墨加熱器。
4.根據權利要求1所述的用于鹽酸酸洗廢水濃縮結晶分離零排放設備，其特征在于，所述蒸發器分離端裝有揮發分離材料和廢水噴頭，在蒸發器除霧端裝有塑料絲網除沫器、蜂窩除霧器、板式除霧器的任一種。
5.根據權利要求1所述的用于鹽酸酸洗廢水濃縮結晶分離零排放設備，其特征在于，所述氣體吸收塔液槽內裝有冷卻盤管，并在第一、二級吸收塔裝有噴淋頭和填料，塔外吸收液循環泵和管道。

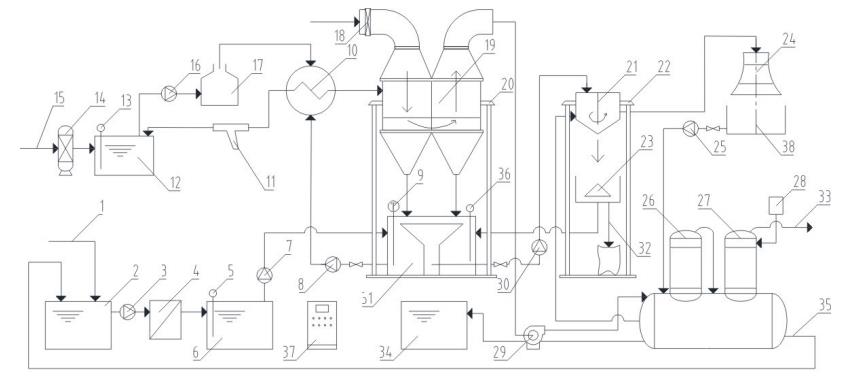

發明內容
本發明旨在克服現有技術中的上述不足，提供一種氣化分離蒸發充分、耗能少、廢水濃縮倍數大、氯化鐵結晶效果好、一級吸收塔內稀鹽酸全部回用、二級吸收塔內氯化鐵溶液全部回用再蒸發處理，且結構簡單、操作和保養方便、零排放的鹽酸酸洗廢水濃縮結晶分離設備。
為達此目的，本發明采用以下技術方案：一種鹽酸酸洗廢水濃縮結晶分離零排放設備，包括鹽酸廢水過濾裝置、原水蒸汽制備裝置、廢水加熱器、蒸發器、沉淀池、結晶分離裝置、機架、兩級氣體吸收塔、冷卻塔以及電控箱，所述鹽酸廢水過濾裝置包括廢水調節池、袋式過濾器和廢水箱，且廢水箱安裝液位計，廢水通過管道連接水泵對廢水進行過濾，所述原水蒸汽制備裝置包括軟化器、軟化水箱、疏水閥和蒸汽鍋爐，且軟化水箱內安裝液位計，所述廢水加熱器為蒸汽加熱，用于加熱鹽酸廢水，所述結晶分離裝置包括結晶釜和離心機，所述蒸發器、結晶釜和離心機安裝在機架上，沉淀池在機架下方，沉淀池內安裝有沉淀斜板、中隔板和上升導流板，且裝有溫控儀和液位計，所述蒸發器、沉淀池底部開有回流孔，沉淀池、提升泵、加熱器、蒸發器通過管道連接作為廢水加熱蒸發循環回流管路，沉淀池、提升泵、結晶釜、離心機通過管道連接作為濃縮液結晶循環回流管路，所述冷卻塔與結晶釜、氣體吸收塔通過管道相連，所述蒸發器頂部進風口裝有空氣過濾器，出風口裝有引風機，引風機通過風管與一級氣體吸收塔相連，所述二級氣體吸收塔通過氣管與一級吸收塔相連，所述二級吸收塔頂部側面上方裝有活性鐵投料機。
特別地，所述廢水過濾泵、液位計、廢水提升泵、溫控儀、蒸發提升泵、軟化器、蒸汽鍋爐、引風機、結晶釜、離心機、冷卻塔、循環泵、二級氣體吸收塔、活性鐵投加機、均通過電控箱電連接。
特別地，所述加熱器為蒸汽加熱石墨加熱器。
特別地，所述蒸發器分離端和除霧端下部為水平夾角60°的漏斗，漏斗底部裝有豎直管通入沉淀箱。
特別地，所述蒸發器分離端裝有揮發分離材料和廢水噴頭，在蒸發器除霧端裝有塑料絲網除沫器、蜂窩除霧器、板式除霧器的任一種。
特別地，所述一級氣體吸收塔液槽內裝有冷卻盤管，并在兩級吸收塔內裝有噴淋頭和填料，塔外吸收液循環泵和管道。
本發明具有以下積極效果：1)鹽酸酸洗廢水濃縮結晶分離過程中，由于分離設備是開式氣化蒸發，蒸發器內是微負壓狀態，廢水蒸發溫度在50℃～55℃，與負壓閉式蒸發相比，能耗明顯降低；2)鹽酸酸洗廢水濃縮結晶分離過程中，不添加任何化學藥品，如中和劑氫氧化鈉，故沒有高含鹽廢水的排放；3)鹽酸酸洗廢水濃縮結晶分離過程中，從蒸發器蒸發出的氣體經兩級吸收塔吸收，一級吸收塔內的鹽酸溶液可直接回用于生產線，二級吸收塔內的氯化鐵溶液返回到廢水過濾裝置，再次進行蒸發分離出氯化鐵結晶，做到了變廢為寶；4)設備可裝在酸洗生產線附近，占地面積小、無需建專用工房及土建設施，可降低投資、投產運行快、經濟效益好。
（發明人：董明;董文佳）
