公布日：2022.03.11

申請日：2021.12.02

分類號：C02F9/02(2006.01)I

摘要

本發明公開了一種含油廢水處理設備用的動態膜過濾器，涉及應用膜技術領域，具體為主體架和引導板，所述主體架的前端設置有安裝板，且安裝板的四角處安裝有銜接圍擋，所述主體架下端左右兩側均設置有支撐架，且支撐架設置有兩個，所述引導板位于兩個支撐架之間，所述主體架的左端設置有預處理框。該一種含油廢水處理設備用的動態膜過濾器，通過預處理框內部超濾膜的設計能夠?qū)�含油廢水進行預處理，由于油水界面表面張力足以使油滴不透過已被水浸濕的超濾膜，因而超濾膜能成功地從含油廢水中分離出油相，從而能夠利用進水主管的作用從預處理框的下端把預處理之后的廢水排置第一過濾器的內部，便于利用第一過濾器內部濾袋進行除雜過濾處理。

權利要求書

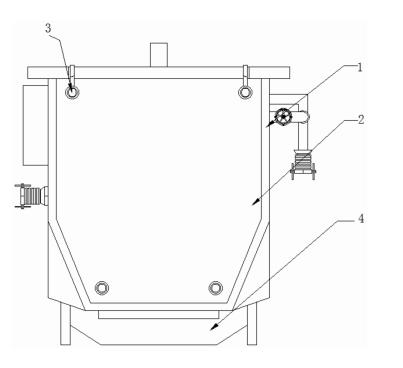

1.一種含油廢水處理設備用的動態膜過濾器，其特征在于，包括主體架(1)和引導板(4)，所述主體架(1)的前端設置有安裝板(2)，且安裝板(2)的四角處安裝有銜接圍擋(3)，所述主體架(1)下端左右兩側均設置有支撐架(20)，且支撐架(20)設置有兩個，所述引導板(4)位于兩個支撐架(20)之間，所述主體架(1)的左端設置有預處理框(33)，且預處理框(33)的內部設置有超濾膜(34)，所述預處理框(33)下端連通安裝有進水主管(7)，且進水主管(7)的右端設置有第一過濾器(5)，所述第一過濾器(5)的內部安裝有濾袋(6)，所述第一過濾器(5)的右端設置有第二過濾器(10)，且第二過濾器(10)和第一過濾器(5)之間安裝有輔助管道(8)，所述輔助管道(8)前端外部設置有第一電動閥門(9)，所述第一電動閥門(9)的下端安裝有連通管(13)，且連通管(13)的右端連通設置有出水管道(11)，所述連通管(13)左端設置有旁管(15)。

2.根據權利要求1所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述旁管(15)與連通管(13)相互連通，且連通管(13)前端外部設置有第三電動閥門(14)，所述連通管(13)的下端安裝有銜接管(17)，且銜接管(17)的前端外部設置有第四電動閥門(18)，所述連通管(13)末端連通安裝有后置管(16)。

3.根據權利要求1所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述輔助管道(8)的豎直中心線與主體架(1)的豎直中心線相重合，且主體架(1)與預處理框(33)為緊密貼合。

4.根據權利要求1所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述第一過濾器(5)和第二過濾器(10)的下端安裝有輔助底框(19)，且輔助底框(19)的內部設置有套置腔(25)，所述套置腔(25)的內部安裝有底端口(24)，所述套置腔(25)的內部為中空狀結構，且套置腔(25)與底端口(24)緊密貼合。

5.根據權利要求1所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述輔助底框(19)的中部安裝有銜接軸板(26)，且銜接軸板(26)的表面連接有轉接板(27)，所述轉接板(27)的末端外部設置有擋板(28)，所述銜接軸板(26)的下端設置有電機(29)，且電機(29)的外部安裝有連接外框(30)，所述連接外框(30)的下端設置有電動推桿(31)。

6.根據權利要求5所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述電動推桿(31)與連接外框(30)為一體化結構，且連接外框(30)的豎直中心線與電機(29)和銜接軸板(26)的豎直中心線相重合。

7.根據權利要求5所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述擋板(28)關于銜接軸板(26)的中心線對稱設置有兩個，且擋板(28)與套置腔(25)內部形狀結構相吻合。

8.根據權利要求1所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述銜接圍擋(3)后端設置有用于進行防護緩沖的緩沖組件(21)，且緩沖組件(21)包括內置腔(2101)、有色液體(2102)、連接橡膠(2103)和內撐架(2104)，所述內置腔(2101)的內部設置有有色液體(2102)，所述銜接圍擋(3)的中部安裝有連接橡膠(2103)，且連接橡膠(2103)的末端設置有內撐架(2104)，所述內撐架(2104)遠離銜接圍擋(3)的一端安裝有銜接套板(22)，且銜接套板(22)的上端設置有銜接掛環(23)。

9.根據權利要求1所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述旁管(15)外部表面設置有用于與外部管體進行銜接的銜接組件(32)，且銜接組件(32)包括波紋管(3201)、螺紋接口(3202)、側板(3203)和緊固軸(3204)，所述波紋管(3201)的內部轉動安裝有螺紋接口(3202)，且螺紋接口(3202)的上下兩端均設置有側板(3203)，所述側板(3203)的內部螺紋安裝有緊固軸(3204)。

10.根據權利要求9所述的一種含油廢水處理設備用的動態膜過濾器，其特征在于，所述波紋管(3201)和螺紋接口(3202)的橫向中軸線相重合，且螺紋接口(3202)與側板(3203)為一體化結構。

發明內容

針對現有技術的不足，本發明提供了一種含油廢水處理設備用的動態膜過濾器，解決了上述背景技術中提出的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種含油廢水處理設備用的動態膜過濾器，包括主體架和引導板，所述主體架的前端設置有安裝板，且安裝板的四角處安裝有銜接圍擋，所述主體架下端左右兩側均設置有支撐架，且支撐架設置有兩個，所述引導板位于兩個支撐架之間，所述主體架的左端設置有預處理框，且預處理框的內部設置有超濾膜，所述預處理框下端連通安裝有進水主管，且進水主管的右端設置有第一過濾器，所述第一過濾器的內部安裝有濾袋，所述第一過濾器的右端設置有第二過濾器，且第二過濾器和第一過濾器之間安裝有輔助管道，所述輔助管道前端外部設置有第一電動閥門，所述第一電動閥門的下端安裝有連通管，且連通管的右端連通設置有出水管道，所述連通管左端設置有旁管。

可選的，所述旁管與連通管相互連通，且連通管前端外部設置有第三電動閥門，所述連通管的下端安裝有銜接管，且銜接管的前端外部設置有第四電動閥門，所述連通管末端連通安裝有后置管。

可選的，所述輔助管道的豎直中心線與主體架的豎直中心線相重合，且主體架與預處理框?yàn)榫o密貼合。

可選的，所述第一過濾器和第二過濾器的下端安裝有輔助底框，且輔助底框的內部設置有套置腔，所述套置腔的內部安裝有底端口，所述套置腔的內部為中空狀結構，且套置腔與底端口緊密貼合。

可選的，所述輔助底框的中部安裝有銜接軸板，且銜接軸板的表面連接有轉接板，所述轉接板的末端外部設置有擋板，所述銜接軸板的下端設置有電機，且電機的外部安裝有連接外框，所述連接外框的下端設置有電動推桿。

可選的，所述電動推桿與連接外框?yàn)橐惑w化結構，且連接外框的豎直中心線與電機和銜接軸板的豎直中心線相重合。

可選的，所述擋板關于銜接軸板的中心線對稱設置有兩個，且擋板與套置腔內部形狀結構相吻合。

可選的，所述銜接圍擋后端設置有用于進行防護緩沖的緩沖組件，且緩沖組件包括內置腔、有色液體、連接橡膠和內撐架，所述內置腔的內部設置有有色液體，所述銜接圍擋的中部安裝有連接橡膠，且連接橡膠的末端設置有內撐架，所述內撐架遠離銜接圍擋的一端安裝有銜接套板，且銜接套板的上端設置有銜接掛環。

可選的，所述旁管外部表面設置有用于與外部管體進行銜接的銜接組件，且銜接組件包括波紋管、螺紋接口、側板和緊固軸，所述波紋管的內部轉動安裝有螺紋接口，且螺紋接口的上下兩端均設置有側板，所述側板的內部螺紋安裝有緊固軸。

可選的，所述波紋管和螺紋接口的橫向中軸線相重合，且螺紋接口與側板為一體化結構。

本發明提供了一種含油廢水處理設備用的動態膜過濾器，具備以下有益效果：

動態膜過濾器在使用過程中能夠進行預油水分離處理，有效避免油污直接進入至過濾器內部的基層濾袋中，由于過濾前預涂膜，使懸浮物、油污等污染物與基膜不直接接觸，保證了基膜的長期運行，解決了傳統膜過濾中碰到的濾層易堵塞、難反洗、壽命短等難題，是過濾技術的一大突破，并且配合使用濾袋即動態膜過濾器的設計能夠進一步對油水進行處理過濾，而且過濾器設置有兩個，一個為動態膜過濾器另外一個為精密過濾器，能夠保證油水分離處理之后達標，并且能夠根據使用需要對過濾之后的水對過濾器進行反沖洗處理，另外能夠根據使用所需選擇性的對過濾器進行獨立使用或者配合使用。

1.該一種含油廢水處理設備用的動態膜過濾器，過濾器設置有兩個，第一過濾器為動態膜過濾器，第二過濾器為精密過濾器，精密過濾裝置外殼采用玻璃鋼材質，配大流量折疊濾芯，可以配多種過濾精度濾芯，精密過濾裝置主要濾除原液中更為細小的泥沙、懸浮物、膠體、雜質等，過濾精度為0.22-5μm，加精密過濾裝置是確保原液異常情況下，保證過濾參數達標，并且整個過濾器封閉型運行，與空氣完全隔絕，適用于揮發性溶液的過濾處理；

2.該一種含油廢水處理設備用的動態膜過濾器，通過預處理框內部超濾膜的設計能夠?qū)�含油廢水進行預處理，由于油水界面表面張力足以使油滴不透過已被水浸濕的超濾膜，因而超濾膜能成功地從含油廢水中分離出油相，從而能夠利用進水主管的作用從預處理框的下端把預處理之后的廢水排置第一過濾器的內部，便于利用第一過濾器內部濾袋進行除雜過濾處理；

3.該一種含油廢水處理設備用的動態膜過濾器，第一過濾器和第二過濾器通過輔助管道進行連接，廢水在第一過濾器內部過濾結束之后在液體足夠多時會進入至第二過濾器的內部，從而可利用第二過濾器對廢水進行再次的精密過濾處理，能夠根據廢水污染程度所需能夠選擇性的對第一過濾器和第二過濾器進行使用，避免第一過濾器和第二過濾器處于長期工作狀態，且能夠在利用第二過濾器對廢水過濾結束之后，可利用連通管的設計使得處理之后的水通過旁管進入至第一過濾器的內部，對第一過濾器內部的濾袋進行反沖洗處理，同時第一過濾器和第二過濾器分別通過旁管和后置管與銜接管進行獨立式反沖洗處理，便于單個對過濾器進行使用，并且采用瞬間爆發狀空氣脫渣后，第一過濾器內部動態膜單元潔凈如新，進一步節省了大量的反沖洗水；

4.該一種含油廢水處理設備用的動態膜過濾器，整個過濾器連接口出均采用電動閥門進行獨立控制，使得整個動態膜過濾器處于封閉的狀態，適用于適用于揮發性溶液的過濾處理，且在對動態膜過濾器進行使用時能夠利用波紋管的設計對螺紋接口進行拉動，便于使用者利用波紋管的設計對動態膜過濾器進行安裝使用，并且能夠在與外部管體進行螺紋銜接之后，可利用緊固軸的設計對連接之后的管體進行再次的螺紋緊固，表面連接管口處因外部拉動產生松動，并且整個動態膜過濾器的四角處設置有銜接圍擋，能夠在銜接圍擋受力時與其相連接的連接橡膠會產生收縮，于此同時銜接圍擋內部的內置腔會因受到擠壓，其內部的有色液體會產生位置的移動，能夠通過有色液體移動位置的多少來判斷對動態膜過濾器的擠壓情況，便于對動態膜安裝在狹小的位置時通過有色液體的移動位置來判斷不會對動態膜過濾器帶來擠壓損傷的問題，也便于把動態膜過濾器之間放置在兩個物品之間進行擠壓限位，可進行擠壓式懸空放置；

5.該一種含油廢水處理設備用的動態膜過濾器，能夠在進行反沖洗時雜質會掉落在第一過濾器和第二過濾器的底部，從而能夠利用電機的設計帶動與轉接板相連接的擋板進行旋轉，從而可使得擋板與第一過濾器和第二過濾器下端的底端口和套置腔分離開來，從而反洗之后的雜物會通過底端口向下進行轉送，便于使用者統一對其進行收集，可在反沖洗結束之后能夠利用電動推桿的設計帶動擋板進行向上的位置移動，從而可使得擋板卡入至套置腔的內部，以此再次實現第一過濾器和第二過濾器的封閉性，便于再次對上述兩者進行使用。

（發明人：曹澤琦）
