公布日：2022.02.01
申請日：2021.11.18
分類號：C01D5/16(2006.01)I;C01D7/24(2006.01)I;C01D7/26(2006.01)I;C01D7/32(2006.01)I
摘要
本發明公開了一種堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，利用電滲析單元將一價陰離子與二價陰離子分離并濃縮，濃水側調節pH后為氯化鈉與氯化鉀的混合液，可作為電解工業原料使用。淡水側進行蒸發結晶，然后在此溫度下進行固液分離，得到無水硫酸鈉晶體及結晶母液，將結晶母液冷卻結晶，得到十水碳酸鈉晶體與結晶母液，調節結晶母液的pH后經活性炭吸附，吸附后的液體作為生產硫酸鉀的原材料使用。本發明脫除回收處理的硫酸根離子的回收率達90％以上；不僅能夠回收得到高純度的硫酸鈉，實現了廢水的資源化利用，同時可以有效對碳酸鈉進行回收利用，回收得到的十水碳酸鈉能夠直接用于造紙的其他工段。
權利要求書
1.一種堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于包括如下步驟：A、電滲析：將堿灰析濾濾液進行電滲析，得到淡水側料液與濃水側料液，濃水側料液進入步驟B處理，淡水側料液進入步驟C處理；B、吸附：將濃水側料液調節pH后用活性炭吸附去除COD，所得溶液作為電解工業的原料；C、蒸發結晶：將淡水側料液進行蒸發濃縮結晶，得到無水硫酸鈉和結晶母液1，結晶母液1進入步驟D處理；D、冷卻結晶：將結晶母液1冷卻，-10~5℃，得到十水碳酸鈉與結晶母液2；結晶母液2進入步驟E處理；E、吸附：將結晶母液2調節pH后用活性炭去除COD，所得溶液作為生產硫酸鉀的原料。
2.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：所述堿灰析濾濾液中各組分含量為：Na+50～150g/L，K+10～60g/L，Cl-10～50g/L，SO42-100～250g/L，CO32-10～30g/L，COD1mg/L～100mg/L。
3.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：步驟A中所述電滲析膜為一二價陰離子分離膜，膜材料為均相膜或合金膜，電滲析操作電壓8~16V，操作電流為2~4A。
4.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：步驟A中所述淡水側料液各組分含量為：Na+60～80g/L，K+30～60g/L，SO42-100～200g/L，CO32-25～34g/L，COD20～200mg/L；所述濃水側料液各組分含量為：Na+100～120g/L，K+35～40g/L，Cl-190～220g/L，COD20～40mg/L。
5.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：步驟B中pH的調整范圍為5～7，使用鹽酸作為pH調節劑。
6.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：步驟C中所述結晶母液1各組分含量為：Na+70～120g/L，K+20～60g/L，SO42-50～80g/L，CO32-75～120g/L，COD20mg/L～100mg/L。
7.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：步驟C中所述蒸發濃縮結晶的溫度為105～120℃，蒸發濃縮倍數為2-5倍。
8.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：步驟D中所述結晶母液2各組分含量為：Na+40～60g/L，K+60～80g/L，SO42-70～80g/L，CO32-30～70g/L，COD10mg/L～200mg/L。
9.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：步驟餓E中pH的調整范圍為5～7，使用硫酸作為pH調節劑。
10.根據權利要求1所述的堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，其特征在于：步驟B和步驟E使用的活性炭為木質活性炭、果殼活性炭、煤質活性炭中的一種或多種。
發明內容
發明目的：為了解決現有技術所存在的問題，本發明提供了一種堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，對堿灰析濾后的硫酸鈉和碳酸鈉進行有效回收利用，同時有效分離一價氯離子，結晶母液亦可回收再利用，廢水近零排放，做大大降低了環保壓力和廢水處理成本。

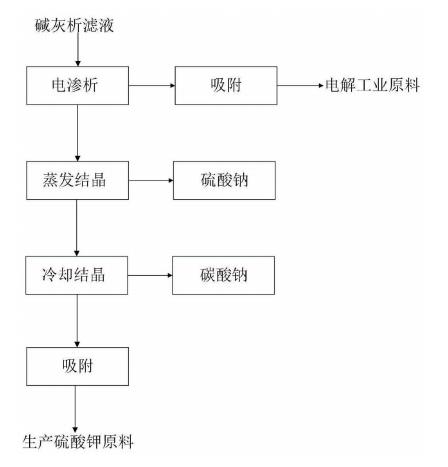

技術方案：為達到上述目的，本發明可采用如下技術方案：一種堿灰析濾液脫除氯離子并回收硫酸鈉與碳酸鈉的方法，包括如下步驟：
A、電滲析：將堿灰析濾濾液進行電滲析，得到淡水側料液與濃水側料液，濃水側料液進入步驟B處理，淡水側料液進入步驟C處理；
C、吸附：將濃水側料液調節pH后用活性炭吸附去除COD，所得溶液作為電解工業的原料；
C、蒸發結晶：將淡水側料液進行蒸發濃縮結晶，得到無水硫酸鈉和結晶母液1，結晶母液1進入步驟D處理；
D、冷卻結晶：將結晶母液1冷卻，在-10~5℃下恒溫結晶，得到十水碳酸鈉與結晶母液2；結晶母液2進入步驟E處理；
E、吸附：將結晶母液2調節pH后用活性炭去除COD，所得溶液作為生產硫酸鉀的原料。
更進一步的，所述堿灰析濾濾液中各組分含量為：Na+50～150g/L，K+10～60g/L，Cl-10～50g/L，SO42-100～250g/L，CO32-10～30g/L，COD1mg/L～100mg/L。
更進一步的，步驟A中所述電滲析膜為一二價陰離子分離膜，膜材料為均相膜或合金膜，電滲析操作電壓8~16V，操作電流為2~4A。
更進一步的，步驟A中所述淡水側料液各組分含量為：Na+60～80g/L，K+30～60g/L，SO42-100～200g/L，CO32-25～34g/L，COD20～200mg/L；所述濃水側料液各組分含量為：Na+100～120g/L，K+35～40g/L，Cl-190～220g/L，COD的調整范圍為5～7，使用鹽酸作為pH調節劑。
更進一步的，步驟C中所述結晶母液1各組分含量為：Na+70～120g/L，K+20～60g/L，SO42-50～80g/L，CO32-75～120g/L，CO20～40mg/L。
更進一步的，步驟B中pHD20mg/L～100mg/L。
更進一步的，步驟D中所述結晶母液2各組分含量為：Na+40～60g/L，K+60～80g/L，SO42-70～80g/L，CO32-30～70g/L，COD10mg/L～200mg/L。
更進一步的，步驟C中所述蒸發濃縮結晶的溫度為105～120℃，蒸發濃縮倍數為2-5倍。
更進一步的，步驟餓E中pH的調整范圍為5～7，使用硫酸作為pH調節劑。
更進一步的，步驟B和步驟E使用的活性炭為木質活性炭、果殼活性炭、煤質活性炭中的一種或多種。
有益效果：本發明具有以下優點：
(1)硫酸根離子的回收率達90％以上。
(2)不僅能夠回收得到高純度的硫酸鈉，實現了廢水的資源化利用，同時可以有效對碳酸鈉進行回收利用，回收得到的十水碳酸鈉能夠直接用于造紙的其他工段。
(3)去除了廢水中可能富集的有機物，使廢水處理可持續進行。
(4)相比于在鹽濃度高的后期進行納濾濃縮工藝，本發明工藝中前期的電滲析工藝處于分離前期，鹽濃度低，能耗有效降低。
（發明人：孫朋飛;楊剛;徐徐;朱超）
