公布日：2022.02.11
申請日：2021.12.08
分類號：C02F7/00(2006.01)I;C02F3/12(2006.01)I
摘要
本發明公開了一種升流式循環好氧曝氣系統，包括好氧曝氣池和曝氣裝置，所述的好氧曝氣池分為兩級，所述的兩級好氧池均在池中安裝有曝氣裝置；所述的曝氣裝置為鼓風機和射流曝氣器，射流曝氣器在曝氣時，曝氣器所在端密度遠低于格擋另一端，密度差推動曝氣端水流上升，格擋另一端水流下降，通過池底過水堰形成水流循環。本發明通過改變曝氣池結構及曝氣裝置位置，提高了曝氣池中的氧利用率，增大活性污泥與廢水混合作用，降低曝氣裝置的使用能耗。
權利要求書
1.一種升流式循環好氧曝氣系統，其特征在于，升流式循環好氧曝氣系統包括缺氧池和好氧曝氣池；所述好氧曝氣池中部設有格擋，格擋將好氧曝氣池分為升流端和降流端，其中升流端設有曝氣裝置，且格擋底部設有過水堰；所述曝氣裝置包括鼓風機和射流曝氣器，所述缺氧池出水通過泵送至射流曝氣器。
2.根據權利要求1所述升流式循環好氧曝氣系統，其特征在于，所述好氧曝氣池為兩級好氧曝氣池，兩級好氧曝氣池通過底部的過水堰聯通，每級好氧曝氣池內均設有格擋將兩級好氧曝氣池分為四段，升流端和降流端間隔設置。
3.根據權利要求1所述升流式循環好氧曝氣系統，其特征在于，所述曝氣裝置設置在好氧曝氣池的升流端，距離水面4~5米。
4.根據權利要求1所述升流式循環好氧曝氣系統，其特征在于，所述好氧曝氣池中的升流端容積為降流端的兩倍。
5.根據權利要求1所述升流式循環好氧曝氣系統，其特征在于，所述的好氧曝氣池在池中、池底及過水堰位置安裝在線溶解氧測定儀，所述的在線溶解氧儀與鼓風機進行聯鎖控制，可根據好氧池內各位置溶解氧含量對鼓風機變頻器進行自動控制，通過升高和降低頻率來調節風量，控制水中溶解氧含量。
發明內容
本發明所要解決的問題是，針對上述現有技術中的缺點，提出創新方案，尤其是提供一種升流式循環好氧曝氣系統。以解決現有曝氣及生化效果問題。通過項目實施過程中研究制造出一種合適的曝氣方式，在滿足好氧池中溶解氧需求條件下，可以產生足夠的混合作用和水力流動，維持液體的足夠速度以使水中生物固體處于懸浮狀態，不讓池底污泥發生沉積，增大好氧池有效水深，節省占地面積，同時大幅降低供氣風機的出口風壓和電機功率從而節省可觀的運行電費。

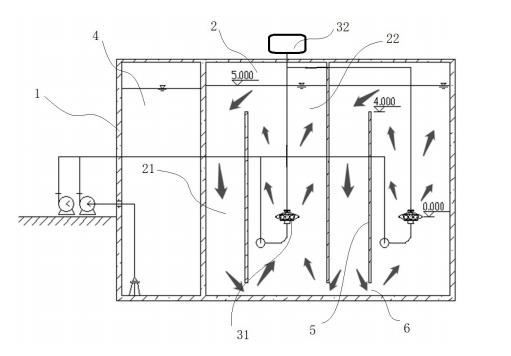

為解決上述問題，本發明采用的方案如下：一種升流式循環好氧曝氣系統，其特征在于，升流式循環好氧曝氣系統包括缺氧池和好氧曝氣池；所述好氧曝氣池中部設有格擋，格擋將好氧曝氣池分為升流端和降流端，其中升流端設有曝氣裝置，且格擋底部設有過水堰；所述曝氣裝置包括鼓風機和射流曝氣器，所述缺氧池出水通過泵送至射流曝氣器。
進一步，根據上述設計方案所述升流式循環好氧曝氣系統，其特征在于，所述好氧曝氣池為兩級好氧曝氣池，兩級好氧曝氣池通過底部的過水堰聯通，每級好氧曝氣池內均設有格擋將兩級好氧曝氣池分為四段，升流端和降流端間隔設置。
進一步，根據上述設計方案所述升流式循環好氧曝氣系統，其特征在于，所述曝氣裝置設置在好氧曝氣池的升流端，距離水面4米。
進一步，根據上述設計方案所述升流式循環好氧曝氣系統，其特征在于，所述好氧曝氣池中的升流端容積為降流端的兩倍。
進一步，根據上述設計方案所述升流式循環好氧曝氣系統，其特征在于，所述的好氧曝氣池在池中、池底及過水堰位置安裝在線溶解氧測定儀，所述的在線溶解氧儀與鼓風機進行聯鎖控制，可根據好氧池內各位置溶解氧含量對鼓風機變頻器進行自動控制，通過升高和降低頻率來調節風量，控制水中溶解氧含量。
本發明的技術效果如下：射流曝氣器在曝氣時，曝氣器所在端密度遠低于格擋另一端，密度差推動曝氣端水流上升，格擋另一端水流下降，通過池底過水堰形成水流循環。本發明通過改變曝氣池結構及曝氣裝置位置，提高了曝氣池中的氧利用率，增大活性污泥與廢水混合作用，降低曝氣裝置的使用能耗。
通過氣升曝氣產生的垂直循環流量可達數千m3/h，對池底形成較高的卷掃流速，提高好氧池內污泥混合均勻程度，大幅提高硝化效果。
通過將曝氣器深度調高，大幅降低供氣出口風機的出口風壓和電機功率。
相同淹沒水深，池內有效容積更大，節省占地面積。
（發明人：宮建瑞;郭成;劉軍;李春泉;韓珊珊;操沛沛;朱曉桐;宮磊）
