公布日：2022.03.04
申請日：2021.11.29
分類號：C02F1/32(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種基于光催化器制備設備的有機廢水凈化裝置，包括凈化池箱體、光催化器外殼體、升降控制機構和紫外線光催化管，凈化池箱體的頂部固定連接有頂部對接框，光催化器外殼體的底部活動卡接在頂部對接框內，升降控制機構設置在凈化池箱體的背面，升降控制機構包括螺母套和絲桿，絲桿轉動連接在凈化池箱體的背面，螺母套固定連接在光催化器外殼體的背面。本發明的有益效果是：在進行使用時，方便將光催化器外殼體進行升起，并觀察光催化器外殼體內部的紫外線光催化管的狀態，從而定期對紫外線光催化管進行維護和維修，這樣就能保證紫外線光催化管的穩定，從而保證對廢水的處理效果。
權利要求書

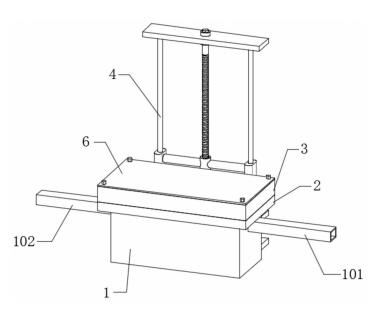

1.一種基于光催化器制備設備的有機廢水凈化裝置，包括凈化池箱體(1)、光催化器外殼體(3)、升降控制機構(4)和紫外線光催化管(8)，其特征在于：所述凈化池箱體(1)的頂部固定連接有頂部對接框(2)，所述光催化器外殼體(3)的底部活動卡接在頂部對接框(2)內；所述升降控制機構(4)設置在凈化池箱體(1)的背面，所述升降控制機構(4)包括螺母套(404)和絲桿(409)，所述絲桿(409)轉動連接在凈化池箱體(1)的背面，所述螺母套(404)固定連接在光催化器外殼體(3)的背面，所述螺母套(404)與絲桿(409)螺紋連接；所述紫外線光催化管(8)活動卡接在光催化器外殼體(3)的內部。
2.根據權利要求1所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述凈化池箱體(1)的背面固定連接有兩組連接柱(401)，所述連接柱(401)的背面固定連接有豎直滑動限位塊(402)，兩組所述豎直滑動限位塊(402)之間固定連接有橫向固定柱(403)，所述螺母套(404)固定連接在兩組橫向固定柱(403)之間。
3.根據權利要求2所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述凈化池箱體(1)的背面固定連接有橫置固定底板(405)，所述橫置固定底板(405)的頂部固定連接有垂直固定柱(406)，所述豎直滑動限位塊(402)活動套接在垂直固定柱(406)上，所述垂直固定柱(406)上固定連接有第一橫板(407)和第二橫板(408)，所述絲桿(409)通過軸承轉動連接在第一橫板(407)和第二橫板(408)上。
4.根據權利要求1所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述絲桿(409)的底部固定連接有旋轉把手(4091)。
5.根據權利要求1所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述光催化器外殼體(3)的底部設有防護玻璃本體(5)，所述光催化器外殼體(3)的頂部通過螺栓固定連接有安裝卡接頂板(6)，所述光催化器外殼體(3)的內部活動卡接有光催化器主板(7)，所述紫外線光催化管(8)固定安裝在光催化器主板(7)上。
6.根據權利要求5所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述光催化器外殼體(3)的內腔中固定連接有定位塊(10)，所述光催化器主板(7)的側壁上開設有與定位塊(10)相對應的矩形槽口(701)，所述光催化器主板(7)的頂部固定連接有中空固定塊(9)，所述中空固定塊(9)活動卡接在兩組定位塊(10)之間。
7.根據權利要求6所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述定位塊(10)的側壁上開設有定位鎖緊孔(1001)，所述中空固定塊(9)的內腔中設有彈簧主體(901)，所述彈簧主體(901)的兩端固定連接有滑動柱(902)，所述滑動柱(902)遠離彈簧主體(901)的一端固定連接有鎖緊桿(903)，所述鎖緊桿(903)遠離滑動柱(902)的一端穿過中空固定塊(9)并活動插接在定位鎖緊孔(1001)內。
8.根據權利要求7所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述滑動柱(902)的側壁上固定連接有滑動把手(904)，所述中空固定塊(9)的側壁上開設有與滑動把手(904)相對應的滑槽。
9.根據權利要求1所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述凈化池箱體(1)的側壁上固定連接有入水管道(101)，所述凈化池箱體(1)的另一側上固定連接有出水管道(102)。
10.根據權利要求5所述的一種基于光催化器制備設備的有機廢水凈化裝置，其特征在于：所述頂部對接框(2)的頂部開設有卡位對接槽(201)，所述防護玻璃本體(5)活動卡接在卡位對接槽(201)的內部。
發明內容
本發明的目的就在于為了解決上述問題而提供一種基于光催化器制備設備的有機廢水凈化裝置，該裝置在進行使用時，方便將光催化器外殼體進行升起，并觀察光催化器外殼體內部的紫外線光催化管的狀態，從而定期對紫外線光催化管進行維護和維修，這樣就能保證紫外線光催化管的穩定，從而保證對廢水的處理效果。
本發明通過以下技術方案來實現上述目的，一種基于光催化器制備設備的有機廢水凈化裝置，包括凈化池箱體、光催化器外殼體、升降控制機構和紫外線光催化管，所述凈化池箱體的頂部固定連接有頂部對接框，所述光催化器外殼體的底部活動卡接在頂部對接框內；
所述升降控制機構設置在凈化池箱體的背面，所述升降控制機構包括螺母套和絲桿，所述絲桿轉動連接在凈化池箱體的背面，所述螺母套固定連接在光催化器外殼體的背面，所述螺母套與絲桿螺紋連接；
所述紫外線光催化管活動卡接在光催化器外殼體的內部。
優選的，所述凈化池箱體的背面固定連接有兩組連接柱，所述連接柱的背面固定連接有豎直滑動限位塊，兩組所述豎直滑動限位塊之間固定連接有橫向固定柱，所述螺母套固定連接在兩組橫向固定柱之間。
優選的，所述凈化池箱體的背面固定連接有橫置固定底板，所述橫置固定底板的頂部固定連接有垂直固定柱，所述豎直滑動限位塊活動套接在垂直固定柱上，所述垂直固定柱上固定連接有第一橫板和第二橫板，所述絲桿通過軸承轉動連接在第一橫板和第二橫板上。
優選的，所述絲桿的底部固定連接有旋轉把手。
優選的，所述光催化器外殼體的底部設有防護玻璃本體，所述光催化器外殼體的頂部通過螺栓固定連接有安裝卡接頂板，所述光催化器外殼體的內部活動卡接有光催化器主板，所述紫外線光催化管固定安裝在光催化器主板上。
優選的，所述光催化器外殼體的內腔中固定連接有定位塊，所述光催化器主板的側壁上開設有與定位塊相對應的矩形槽口，所述光催化器主板的頂部固定連接有中空固定塊，所述中空固定塊活動卡接在兩組定位塊之間。
優選的，所述定位塊的側壁上開設有定位鎖緊孔，所述中空固定塊的內腔中設有彈簧主體，所述彈簧主體的兩端固定連接有滑動柱，所述滑動柱遠離彈簧主體的一端固定連接有鎖緊桿，所述鎖緊桿遠離滑動柱的一端穿過中空固定塊并活動插接在定位鎖緊孔內。
優選的，所述滑動柱的側壁上固定連接有滑動把手，所述中空固定塊的側壁上開設有與滑動把手相對應的滑槽。
優選的，所述凈化池箱體的側壁上固定連接有入水管道，所述凈化池箱體的另一側上固定連接有出水管道。
優選的，所述頂部對接框的頂部開設有卡位對接槽，所述防護玻璃本體活動卡接在卡位對接槽的內部。
本發明的有益效果是：
該基于光催化器制備設備的有機廢水凈化裝置，該裝置在進行使用時，方便將光催化器外殼體進行升起，并觀察光催化器外殼體內部的紫外線光催化管的狀態，從而定期對紫外線光催化管進行維護和維修，這樣就能保證紫外線光催化管的穩定，從而保證對廢水的處理效果。
該基于光催化器制備設備的有機廢水凈化裝置，設置的光催化器主板和紫外線光催化管安裝在光催化器外殼體的內部方便，安裝固定穩定，后期方便拆下，因此在檢查出紫外線光催化管有問題時，能夠方便的將紫外線光催化管進行拆下更換，因此使得紫外線光催化管的維修更換簡便，在對光催化器主板進行安裝固定和后期拆下時，操作簡單便捷，省時省力，而且安裝固定后，固定穩定，不易松脫，滿足使用需求。
該基于光催化器制備設備的有機廢水凈化裝置，設置的豎直滑動限位塊上開設有與垂直固定柱相對應的圓孔，因此垂直固定柱能夠對豎直滑動限位塊提供支撐限位，保證對光催化器外殼體提供側向支撐，使得光催化器外殼體在進行滑動時保持穩定，不會發生位置偏移。
（發明人：韓全;張恒）
