公布日：2022.03.25
申請日：2021.11.23
分類號：C02F11/13(2019.01)I;B02C2/10(2006.01)I
摘要

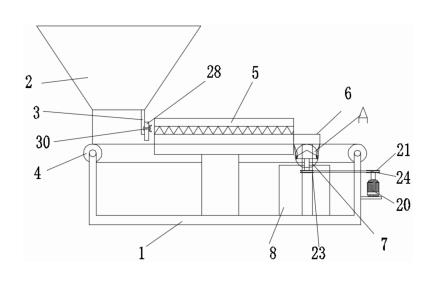

本發明公開了一種高效污泥熱干化處理裝置，包括底板、料斗、調節裝置、運輸裝置、加熱裝置、扒料裝置、粉碎裝置和收集箱，所述料斗設于底板上，所述調節裝置設于料斗的下方且，所述運輸裝置設于底板上且位于料斗的下方，所述加熱裝置設于底板上且位于運輸裝置的上方，所述扒料裝置設于底板上且位于運輸裝置的一側，所述粉碎裝置設于底板上且位于扒料裝置的下方，所述收集箱設于底板上位位于粉碎裝置的下方。本發明屬于污泥處理技術領域，具體是指一種干化效率高，干化后能夠把污泥粉碎，有利于進行下一步利用的高效污泥熱干化處理裝置。
權利要求書
1.一種高效污泥熱干化處理裝置，其特征在于：包括底板、料斗、調節裝置、運輸裝置、加熱裝置、扒料裝置、粉碎裝置和收集箱，所述料斗設于底板上，所述調節裝置設于料斗的下方且，所述運輸裝置設于底板上且位于料斗的下方，所述加熱裝置設于底板上且位于運輸裝置的上方，所述扒料裝置設于底板上且位于運輸裝置的一側，所述粉碎裝置設于底板上且位于扒料裝置的下方，所述收集箱設于底板上位位于粉碎裝置的下方；所述扒料裝置包括立柱、電機二、轉動桿、滑柱、搖臂、橫梁、滑塊、連桿、電動伸縮桿和扒料板，所述立柱設于底板上，所述電機二設于立柱上，所述轉動桿設于電機二的動力輸出端，所述滑柱設于轉動桿的另一端，所述搖臂鉸接轉動設于立柱上，所述搖臂上設有滑槽，所述滑柱位于滑槽內，所述橫梁設于立柱的上端，所述滑塊滑動設于橫梁的內部，所述連桿鉸接設于滑塊上且與搖臂鉸接連接，所述電動伸縮桿設于滑塊的下端，所述扒料板設于電動伸縮桿的下端且位于運輸裝置的上方。
2.根據權利要求1所述的一種高效污泥熱干化處理裝置，其特征在于：所述粉碎裝置包括電機一、皮帶輪一、轉軸、皮帶輪二、傳動帶、擠壓板和錐臺，所述電機一設于底板上，所述皮帶輪一設于電機一的動力輸出端，所述轉軸轉動設于收集箱的上部，所述皮帶輪二設于轉軸的下端，所述傳動帶傳動設于皮帶輪一和皮帶輪二上，所述擠壓板設于底板上，所述錐臺設于轉軸的上端且位于擠壓板的內部，所述錐臺上設有齒牙。
3.根據權利要求2所述的一種高效污泥熱干化處理裝置，其特征在于：所述調節裝置包括調節板和螺栓，所述調節板上設有調節孔，所述螺栓穿過調節孔與料斗的連接為一體。
4.根據權利要求3所述的一種高效污泥熱干化處理裝置，其特征在于：所述調節板的下端呈鋸齒狀設置。
5.根據權利要求4所述的一種高效污泥熱干化處理裝置，其特征在于：所述錐臺與擠壓板之間有縫隙。
6.根據權利要求5所述的一種高效污泥熱干化處理裝置，其特征在于：所述橫梁上設有控制器，所述控制器與電動伸縮桿電連接。
7.根據權利要求6所述的一種高效污泥熱干化處理裝置，其特征在于：所述電機一和電機二均為伺服電機。
發明內容
為了解決上述難題，本發明提供了一種干化效率高，干化后能夠把污泥粉碎，有利于進行下一步利用的高效污泥熱干化處理裝置。
為了實現上述功能，本發明采取的技術方案如下：一種高效污泥熱干化處理裝置，包括底板、料斗、調節裝置、運輸裝置、加熱裝置、扒料裝置、粉碎裝置和收集箱，所述料斗設于底板上，所述調節裝置設于料斗的下方且，所述運輸裝置設于底板上且位于料斗的下方，所述加熱裝置設于底板上且位于運輸裝置的上方，所述扒料裝置設于底板上且位于運輸裝置的一側，所述粉碎裝置設于底板上且位于扒料裝置的下方，所述收集箱設于底板上位位于粉碎裝置的下方；所述扒料裝置包括立柱、電機二、轉動桿、滑柱、搖臂、橫梁、滑塊、連桿、電動伸縮桿和扒料板，所述立柱設于底板上，所述電機二設于立柱上，所述轉動桿設于電機二的動力輸出端，所述滑柱設于轉動桿的另一端，所述搖臂鉸接轉動設于立柱上，所述搖臂上設有滑槽，所述滑柱位于滑槽內，所述橫梁設于立柱的上端，所述滑塊滑動設于橫梁的內部，所述連桿鉸接設于滑塊上且與搖臂鉸接連接，所述電動伸縮桿設于滑塊的下端，所述扒料板設于電動伸縮桿的下端且位于運輸裝置的上方，通過轉動桿的驅動，帶動搖臂做搖擺運動，通過連桿的的聯動實現滑塊的往復滑動，配合電動伸縮桿的作用，扒料板可以對運輸裝置上的已經干化的污泥進行扒料，自動化程度高。
進一步地，所述粉碎裝置包括電機一、皮帶輪一、轉軸、皮帶輪二、傳動帶、擠壓板和錐臺，所述電機一設于底板上，所述皮帶輪一設于電機一的動力輸出端，所述轉軸轉動設于收集箱的上部，所述皮帶輪二設于轉軸的下端，所述傳動帶傳動設于皮帶輪一和皮帶輪二上，所述擠壓板設于底板上，所述錐臺設于轉軸的上端且位于擠壓板的內部，所述錐臺上設有齒牙。
進一步地，所述調節裝置包括調節板和螺栓，所述調節板上設有調節孔，所述螺栓穿過調節孔與料斗的連接為一體，通過調節板可以調節調節板與運輸裝置的距離，進而可以調節污泥的厚度。
優選地，所述調節板的下端呈鋸齒狀設置。
優選地，所述錐臺與擠壓板之間有縫隙。
優選地，所述橫梁上設有控制器，所述控制器與電動伸縮桿電連接，通過控制器控制電動伸縮桿的伸縮時長。
優選地，所述電機一和電機二均為伺服電機。
本發明采取上述結構取得有益效果如下：本發明提供的一種高效污泥熱干化處理裝置通過設置調節裝置可以調節運輸裝置上的污泥的厚度，有利于更快地對污泥進行干化，扒料裝置可以把干化后的污泥進行扒送到粉碎裝置中，實現了自動化，節省人力，通過粉碎裝置對干化后結塊化的污泥進一步地進行粉碎，并通過收集箱收集，有利于進行下一步的利用。
（發明人：嚴蘭明;鄭依平）
