公布日：2022.03.01
申請日：2021.11.08
分類號：F23G7/00(2006.01)I;F23G5/12(2006.01)I
摘要
本發明公開了一種處理丙烯腈廢水的燃燒裝置，所述裝置包括燃燒器和焚燒爐；燃燒器由殼體、中心油氣組合式噴槍、外圍油氣組合式噴槍、點火槍、火焰檢測器、視鏡及連接法蘭組成；焚燒爐包括還原焚燒區、氧化焚燒區、脫硝調溫區和SNCR脫硝區；焚燒爐出口處設置有二次調溫區，原焚燒區和氧化焚燒區設置在焚燒爐立式段上，脫硝調溫區、SNCR脫硝區和二次調溫區設置在所述焚燒爐臥式段上。本申請實施例提供的處理丙烯腈廢水的燃燒裝置，能夠高效率處理丙烯腈廢水，確保有害物質的分解完全并盡量減少NOx的二次污染。
權利要求書
1.一種處理丙烯腈廢水的燃燒裝置，其特征在于，所述裝置包括：燃燒器和焚燒爐；所述燃燒器包括殼體、中心油氣組合式噴槍、外圍油氣組合式噴槍、點火槍、火焰檢測器、視鏡及連接法蘭；所述焚燒爐包括還原焚燒區、氧化焚燒區、脫硝調溫區和SNCR脫硝區；所述焚燒爐出口處設置有二次調溫區，所述原焚燒區和氧化焚燒區設置在所述焚燒爐立式段上，所述脫硝調溫區、SNCR脫硝區和二次調溫區設置在所述焚燒爐臥式段上。
2.根據權利要求1所述的處理丙烯腈廢水的燃燒裝置，其特征在于：所述殼體內壁設置有陶瓷纖維氈，用于保溫和隔熱；所述殼體下部設置有隔板，所述隔板與所述燃燒器出口之間存在空間，用于施工耐火澆注料；所述殼體中心設置有一個燃燒喉口，外圍均勻布置6個燃燒喉口，各所述燃燒喉口形成切向旋流布置。
3.根據權利要求1所述的處理丙烯腈廢水的燃燒裝置，其特征在于：所述中心油氣組合式噴槍中心位置設置有一支油槍及一支燃氣槍，所述油槍和所述氣槍形成夾套，所述夾套中心為燃料油，所述夾套外為燃料氣；所述燃氣槍出口處設置有穩焰器，所述穩焰器由預設數量的旋流穩焰葉片組成。
4.根據權利要求3所述的處理丙烯腈廢水的燃燒裝置，其特征在于：所述點火槍為燃料氣或壓縮空氣半預混式，所述點火搶設置在所述中心油氣組合式噴槍外側，所述點火槍點火端頭布置在所述穩焰器旁邊用于點燃主火焰。
5.根據權利要求4所述的處理丙烯腈廢水的燃燒裝置，其特征在于，所述火焰檢測器數量為3個，1個火焰檢測器布置在所述燃燒器殼體側面，端部對準點火槍末端，用于監測點火槍火焰；2個布置在所述燃燒器頂部，用于監測燃燒大火焰。
6.根據權利要求1所述的處理丙烯腈廢水的燃燒裝置，其特征在于：所述視鏡數量為7個，分布設置在中心及所述外圍油氣組合式噴槍端板上，用于觀察各個噴槍的工作狀態；所述連接法蘭用于連接所述燃燒器與所述焚燒爐。
7.根據權利要求1所述的處理丙烯腈廢水的燃燒裝置，其特征在于，所述還原焚燒區由還原焚燒一區和還原焚燒二區組成；所述還原焚燒一區起始端肩部和所述還原焚燒二區起始端肩部上均勻布置丙烯腈廢水噴槍；所述還原焚燒一區和所述還原焚燒二區上分別設置有進風口，用于提供廢水焚燒所需氧氣；各所述丙烯腈廢水噴槍槍頭處均處于出風口管道中；所述還原焚燒區爐殼內側設置有襯里結構，面向火面設置鉻剛玉磚，隔熱層設置有陶瓷纖維板；所述還原焚燒區出口處設置有激光CO分析儀和熱電偶測點，用于監測CO含量和還原區溫度。
8.根據權利要求7所述的處理丙烯腈廢水的燃燒裝置，其特征在于，所述氧化焚燒區起始處設置有進風口，用于提供氧化焚燒所需的空氣；所述氧化焚燒區入口處設置有縮徑，用于增加煙氣流速，加劇煙氣與氧化風的擾動，所述氧化風各個風管均與煙氣流動方向呈第一預設角度；所述氧化焚燒區爐殼內側設置有襯里結構，向火面設置莫來石磚，隔熱層設置了陶瓷纖維板；所述氧化焚燒區出口處設置有激光O2分析儀、熱電偶測點和壓力測點，所述激光O2分析儀用于監測O2含量，所述熱電偶測點用于監測氧化區溫度，所述壓力測點用于監測爐膛壓力。
9.根據權利要求8所述的處理丙烯腈廢水的燃燒裝置，其特征在于：所述脫硝調溫區起始處設置有進風口；前排風出口方向與煙氣流動方向呈垂直布置；后排出風口布置在調溫區肩部，風出口方向與煙氣流動方向呈角度布置；所述脫硝調溫區出口處設置有熱電偶測點。
10.根據權利要求8所述的處理丙烯腈廢水的燃燒裝置，其特征在于：所述SNCR脫硝區入口處設置了SNCR噴槍；所述脫硝調溫區和SNCR脫硝區爐殼內側設置有襯里結構，向火面設置莫來石磚，隔熱層設置有陶瓷纖維板；所述二次調溫區上設置有進風口，二次調溫出風口方向與煙氣流動方向呈切向旋流設置。
發明內容
為解決上述問題，本發明實施例提供了一種處理丙烯腈廢水的燃燒裝置，可有效降低NOx的排放。
本發明的技術解決方案是：一種處理丙烯腈廢水的燃燒裝置，包括燃燒器和焚燒爐；

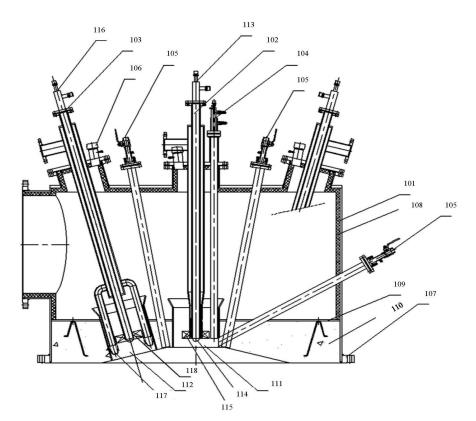

所述燃燒器包括殼體、中心油氣組合式噴槍、外圍油氣組合式噴槍、點火槍、火焰檢測器、視鏡及連接法蘭；
所述焚燒爐包括還原焚燒區、氧化焚燒區、脫硝調溫區和SNCR脫硝區；所述焚燒爐出口處設置有二次調溫區，所述原焚燒區和氧化焚燒區設置在所述焚燒爐立式段上，所述脫硝調溫區、SNCR脫硝區和二次調溫區設置在所述焚燒爐臥式段上。
所述殼體內壁設置有陶瓷纖維氈，用于保溫和隔熱；
所述殼體下部設置有隔板，所述隔板與所述燃燒器出口之間存在空間，用于施工耐火澆注料；
所述殼體中心設置有一個燃燒喉口，外圍均勻布置6個燃燒喉口，各所述燃燒喉口形成切向旋流布置。
所述中心油氣組合式噴槍中心位置設置有一支油槍及一支燃氣槍，所述油槍和所述氣槍形成夾套，所述夾套中心為燃料油，所述夾套外為燃料氣；
所述燃氣槍出口處設置有穩焰器，所述穩焰器由預設數量的旋流穩焰葉片組成。
所述點火槍為燃料氣或壓縮空氣半預混式，所述點火搶設置在所述中心油氣組合式噴槍外側，所述點火槍點火端頭布置在所述穩焰器旁邊用于點燃主火焰。
所述火焰檢測器數量為3個，1個火焰檢測器布置在所述燃燒器殼體側面，端部對準點火槍末端，用于監測點火槍火焰；
2個布置在所述燃燒器頂部，用于監測燃燒大火焰。
所述視鏡數量為7個，分布設置在中心及所述外圍油氣組合式噴槍端板上，用于觀察各個噴槍的工作狀態；
所述連接法蘭用于連接所述燃燒器與所述焚燒爐。
所述還原焚燒區由還原焚燒一區和還原焚燒二區組成；
所述還原焚燒一區起始端肩部和所述還原焚燒二區起始端肩部上均勻布置丙烯腈廢水噴槍；
所述還原焚燒一區和所述還原焚燒二區上分別設置有進風口，用于提供廢水焚燒所需氧氣；
各所述丙烯腈廢水噴槍槍頭處均處于出風口管道中；
所述還原焚燒區爐殼內側設置有襯里結構，面向火面設置鉻剛玉磚，隔熱層設置有陶瓷纖維板；
所述還原焚燒區出口處設置有激光CO分析儀和熱電偶測點，用于監測CO含量和還原區溫度。
所述氧化焚燒區起始處設置有進風口，用于提供氧化焚燒所需的空氣；
所述氧化焚燒區入口處設置有縮徑，用于增加煙氣流速，加劇煙氣與氧化風的擾動，所述氧化風各個風管均與煙氣流動方向呈第一預設角度；
所述氧化焚燒區爐殼內側設置有襯里結構，向火面設置莫來石磚，隔熱層設置了陶瓷纖維板；
所述氧化焚燒區出口處設置有激光O2分析儀、熱電偶測點和壓力測點，所述激光O2分析儀用于監測O2含量，所述熱電偶測點用于監測氧化區溫度，所述壓力測點用于監測爐膛壓力。
所述脫硝調溫區起始處設置有進風口；
前排風出口方向與煙氣流動方向呈垂直布置；后排出風口布置在調溫區肩部，風出口方向與煙氣流動方向呈角度布置；
所述脫硝調溫區出口處設置有熱電偶測點。
所述SNCR脫硝區入口處設置了SNCR噴槍；
所述脫硝調溫區和SNCR脫硝區爐殼內側設置有襯里結構，向火面設置莫來石磚，隔熱層設置有陶瓷纖維板；
所述二次調溫區上設置有進風口，二次調溫出風口方向與煙氣流動方向呈切向旋流設置。
本發明與現有技術相比的有益效果在于：本發明一種處理丙烯腈廢水的燃燒裝置，包括燃燒器和焚燒爐，燃燒器為丙烯腈廢水的處理提供高溫熱源，焚燒爐為丙烯腈廢水提供充分的焚燒空間與焚燒時間。該處理丙烯腈廢水的燃燒裝置，采用先進的多段燃燒工藝技術，采用成熟、先進、合理的焚燒技術，能夠高效率處理丙烯腈廢水，確保有害物質的分解完全并盡量減少NOx的二次污染，降低系統的運行成本以及降低整體投資，達到最大的節能、節費、降低污染的效果。
（發明人：韓大偉;王亞飛;時明偉;羅秀朋;胡濤;劉靜;李卓）
