公布日：2022.02.18
申請日：2020.08.05
分類號：C02F9/10(2006.01)I
摘要
本發明揭示了高濃度含油廢水預處理工藝，包括以下步驟：1)高濃度含油廢水經過濾器過濾；2)濾液進入預熱器后，隨后進入刮板蒸發器；3)濃縮液從刮板蒸發器底部排出進入濃縮液罐，達到液位后經泵至焚燒周轉桶，轉運至焚燒系統焚燒；當濃縮液濃度未達到焚燒要求，經泵回流至刮板蒸發器進行二次蒸發；4)刮板蒸發器蒸發產生的二次蒸汽經冷凝器冷凝形成蒸餾水，進入蒸餾水罐；5)蒸餾水罐設置液位控制器，達到液位后蒸餾水經泵至緩沖罐；6)緩沖罐內廢水達到設定液位后，經泵至芬頓高級氧化進行氧化反應，去除二次蒸汽中攜帶的易揮發的組分，進入后續處理單元。本發明實現了流程短、運行維護小的高效含油廢水處理。
權利要求書
1.高濃度含油廢水預處理工藝，其特征在于，包括以下步驟：1)高濃度含油廢水經過濾器過濾，去除較大的顆粒雜質；2)濾液進入預熱器后，隨后進入刮板蒸發器，預熱器內采用經刮板蒸發器的生蒸汽的冷凝水加熱；3)濃縮液從刮板蒸發器底部排出進入濃縮液罐，達到液位后經泵至焚燒周轉桶，轉運至焚燒系統焚燒；當濃縮液濃度未達到焚燒要求，經泵回流至刮板蒸發器進行二次蒸發；4)刮板蒸發器蒸發產生的二次蒸汽經冷凝器冷凝形成蒸餾水，進入蒸餾水罐；5)蒸餾水罐設置液位控制器，達到液位后蒸餾水經泵至緩沖罐；6)緩沖罐內廢水達到設定液位后，經泵至芬頓高級氧化進行氧化反應，去除二次蒸汽中攜帶的易揮發的組分，進入后續處理單元。
2.根據權利要求1所述的高濃度含油廢水預處理工藝，其特征在于：步驟2)中，預熱器產生的冷凝水排出進入冷凝水槽，通過泵對冷凝水進行回用或外排處理。
3.根據權利要求1所述的高濃度含油廢水預處理工藝，其特征在于：步驟6)中，芬頓高級氧化進行氧化反應，在攪拌條件下，根據反應過程依次投加H2SO4、FeSO4和H2O2、NaOH、PAM，進行pH調節,pH值為3~4，進行氧化反應、中和反應、絮凝反應。
4.根據權利要求1所述的高濃度含油廢水預處理工藝，其特征在于：還包括步驟7)芬頓高級氧化反應產生的污泥經泵進入污泥處理系統的污泥濃縮池進行后續處理。
發明內容
本發明的目的是為了解決上述技術問題，而提供高濃度含油廢水預處理工藝，從而實現流程短、運行維護小的高效含油廢水處理。為了達到上述目的，本發明技術方案如下：

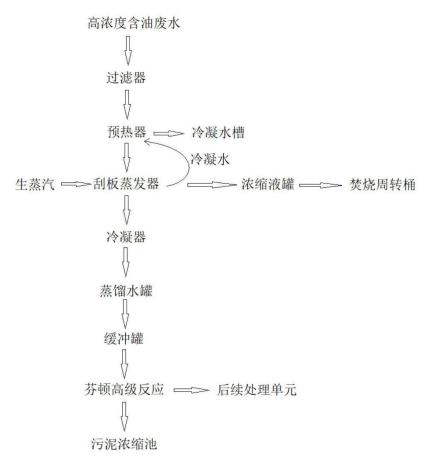

高濃度含油廢水預處理工藝，包括以下步驟：
1)高濃度含油廢水經過濾器過濾，去除較大的顆粒雜質；
2)濾液進入預熱器后，隨后進入刮板蒸發器，預熱器內采用經刮板蒸發器的生蒸汽的冷凝水加熱；
3)濃縮液從刮板蒸發器底部排出進入濃縮液罐，達到液位后經泵至焚燒周轉桶，轉運至焚燒系統焚燒；當濃縮液濃度未達到焚燒要求，經泵回流至刮板蒸發器進行二次蒸發；
4)刮板蒸發器蒸發產生的二次蒸汽經冷凝器冷凝形成蒸餾水，進入蒸餾水罐；
5)蒸餾水罐設置液位控制器，達到液位后蒸餾水經泵至緩沖罐；
6)緩沖罐內廢水達到設定液位后，經泵至芬頓高級氧化進行氧化反應，去除二次蒸汽中攜帶的易揮發的組分，進入后續處理單元。
具體的，步驟2)中，預熱器產生的冷凝水排出進入冷凝水槽，通過泵對冷凝水進行回用或外排處理。
具體的，步驟6)中，芬頓高級氧化進行氧化反應，在攪拌條件下，根據反應過程依次投加H2SO4、FeSO4和H2O2、NaOH、PAM，進行pH調節,pH值為3~4，進行氧化反應、中和反應、絮凝反應。
具體的，還包括步驟7)芬頓高級氧化反應產生的污泥經泵進入污泥處理系統的污泥濃縮池進行后續處理。
與現有技術相比，本發明高濃度含油廢水預處理工藝的有益效果主要體現在：
通過預熱和蒸發處理，刮板蒸發器處理的濃縮液進行焚燒處理，刮板蒸發器蒸發產生的二次蒸汽經冷凝器冷凝形成蒸餾水再次進行后續處理，有效減輕后續處理單元的負擔，縮短反應流程，運行維護成本降低，避免傳統破乳和后續氧化消耗大量的藥劑，對后續處理過程產生負面影響。
（發明人：光建新;劉偉;簡捷;王萬�。�
