公布日：2022.03.04
申請日：2021.12.02
分類號：C02F9/10(2006.01)I
摘要
本發明適用于資源回收技術領域，提供了一種高鹽廢水的資源化處理工藝，依次通過廢水調節池、砂濾系統一、反滲透系統一、加藥軟化系統、砂濾系統二、超濾系統、反滲透系統二和蒸發系統處理后，獲得固體鹽產品。本發明可以將高鹽廢水中的TDS含量進行有效處理，分別得到淡水和濃水；其中，鹽分較低的淡水作為農田灌溉用水；鹽分較高的濃水進入后續蒸發系統，最終得到固體鹽。本發明實現了廢水的零排放以及廢水的資源化利用，節約了水資源的同時，也大大減輕了廢水對生態環境的破壞。
權利要求書
1.一種高鹽廢水的資源化處理工藝，其特征在于：包括以下步驟：第一步：高鹽廢水首先進入廢水調節池，停留2小時，使廢水混合均勻；第二步：廢水進入砂濾系統一的進水池，經供料泵和循環泵泵入砂濾系統一過濾器，經過活性炭、石英砂等材料過濾，去除高鹽廢水中固體雜質；得到的砂濾系統一的產水進入砂濾系統一的產水池；第三步：將第二步砂濾系統產水經反滲透系統一的供料泵和高壓泵泵入反滲透系統一，經過反滲透膜過濾，對第二步砂濾系統的產水進行濃縮，使反滲透系統產水中的TDS降低至60mg/L，產水進入反滲透系統產水箱，至回用用水使用點；濃水進入反滲透系統濃水池；第四步：將第三步反滲透系統的濃水經供料泵泵入加藥軟化系統，經過軟化藥劑作用，使?jié)馑傆捕冉档?5％；產水進入加藥軟化系統產水池；第五步：將第四步加藥軟化系統的產水經供料泵和循環泵泵入砂濾系統二，經供料泵和循環泵泵入砂濾系統二的過濾器，經過活性炭、石英砂等材料過濾，去除加藥軟化系統產水中的大顆粒及懸浮物等雜質；得到的砂濾系統二的產水進入超濾系統進水池；第六步：將第五步砂濾系統二的產水經超濾系統供料泵和高壓泵泵入超濾系統，經過超濾膜過濾，產水進入超濾系統產水池，濃水至廢水收集池；第七步：將第六步超濾系統產水經反滲透系統二的供料泵和高壓泵泵入反滲透系統二，經過反滲透膜過濾，對第六步超濾系統的產水進行濃縮，使反滲透系統產水中的TDS降低至10mg/L，產水進入反滲透系統產水箱，至回用用水使用點；濃水進入濃水收集池后進入下一階段蒸發系統；第八步：濃水在蒸發系統進行蒸發結晶，最終得到固體鹽產品。
2.如權利要求1所述的一種高鹽廢水的資源化處理工藝，其特征在于：所述反滲透系統一采用反滲透膜過濾，所述反滲透膜的材質為半透膜，截鹽率為96％。
3.如權利要求1所述的一種高鹽廢水的資源化處理工藝，其特征在于：所述超濾系統采用超濾膜過濾，回收率為93％。
4.如權利要求1所述的一種高鹽廢水的資源化處理工藝，其特征在于：所述反滲透系統二采用反滲透膜過濾，所述反滲透膜的材質為半透膜，截鹽率為95％。
5.如權利要求1所述的一種高鹽廢水的資源化處理工藝，其特征在于：所述超濾系統產水進入反滲透系統二之前，先經過樹脂軟化系統進行軟化。
6.如權利要求5所述的一種高鹽廢水的資源化處理工藝，其特征在于：所述樹脂軟化系統包括陽離子交換器和陰離子交換器。
發明內容
本發明提供一種高鹽廢水的資源化處理工藝，旨在解決現有技術存在的問題。

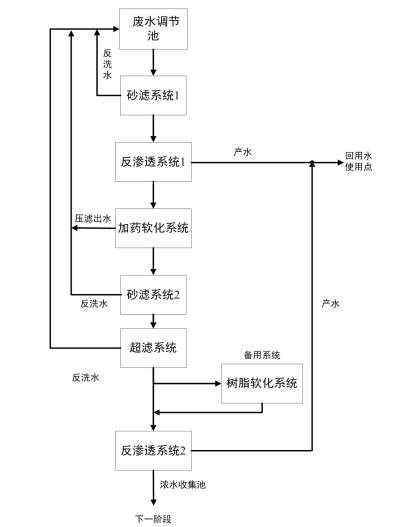

本發明是這樣實現的，一種高鹽廢水的資源化處理工藝，包括以下步驟：
第一步：高鹽廢水首先進入廢水調節池，停留2小時，使廢水混合均勻；
第二步：廢水進入砂濾系統一的進水池，經供料泵和循環泵泵入砂濾系統一過濾器，經過活性炭、石英砂等材料過濾，去除高鹽廢水中固體雜質；得到的砂濾系統一的產水進入砂濾系統一的產水池；
第三步：將第二步砂濾系統產水經反滲透系統一的供料泵和高壓泵泵入反滲透系統一，經過反滲透膜過濾，對第二步砂濾系統的產水進行濃縮，使反滲透系統產水中的TDS降低至60mg/L，產水進入反滲透系統產水箱，至回用用水使用點；濃水進入反滲透系統濃水池；
第四步：將第三步反滲透系統的濃水經供料泵泵入加藥軟化系統，經過軟化藥劑作用，使?jié)馑傆捕冉档?5％；產水進入加藥軟化系統產水池；
第五步：將第四步加藥軟化系統的產水經供料泵和循環泵泵入砂濾系統二，經供料泵和循環泵泵入砂濾系統二的過濾器，經過活性炭、石英砂等材料過濾，去除加藥軟化系統產水中的大顆粒及懸浮物等雜質；得到的砂濾系統二的產水進入超濾系統進水池；
第六步：將第五步砂濾系統二的產水經超濾系統供料泵和高壓泵泵入超濾系統，經過超濾膜過濾，產水進入超濾系統產水池，濃水至廢水收集池；
第七步：將第六步超濾系統產水經反滲透系統二的供料泵和高壓泵泵入反滲透系統二，經過反滲透膜過濾，對第六步超濾系統的產水進行濃縮，使反滲透系統產水中的TDS降低至10mg/L，產水進入反滲透系統產水箱，至回用用水使用點；濃水進入濃水收集池后進入下一階段蒸發系統；
第八步：濃水在蒸發系統進行蒸發結晶，最終得到固體鹽產品。
優選的，所述反滲透系統一采用反滲透膜過濾，所述反滲透膜的材質為半透膜，截鹽率為96％。
優選的，所述超濾系統采用超濾膜過濾，回收率為93％。
優選的，所述反滲透系統二采用反滲透膜過濾，所述反滲透膜的材質為半透膜，截鹽率為95％。
優選的，所述超濾系統產水進入反滲透系統二之前，先經過樹脂軟化系統進行軟化。
優選的，所述樹脂軟化系統包括陽離子交換器和陰離子交換器。
與現有技術相比，本發明的有益效果是：本發明的一種高鹽廢水的資源化處理工藝，可以將高鹽廢水中的TDS含量進行有效處理，分別得到淡水和濃水；其中，鹽分較低的淡水作為農田灌溉用水；鹽分較高的濃水進入后續蒸發系統，最終得到固體鹽。本發明實現了廢水的零排放以及廢水的資源化利用，節約了水資源的同時，也大大減輕了廢水對生態環境的破壞。
（發明人：李霽恒）
