公布日：2022.03.04

申請日：2021.12.02

分類號：C02F3/30(2006.01)I;C02F3/28(2006.01)I;C02F3/12(2006.01)I;C02F7/00(2006.01)I;C02F9/14(2006.01)I

摘要

農村用小型一體化污水處理裝置，包括有一體化容器，在該一體化容器內部設置有隔板結構，通過該隔板結構將一體化容器內部從左至右依次分隔設置為厭氧腔室、好氧腔室以及沉淀腔室，且在厭氧腔室與好氧腔室之間的隔板結構上設置有連通管道A，好氧腔室與沉淀腔室之間的隔板結構上設置有連通管道B，在好氧腔室內還設置有曝氣風機組；在一體化容器內部還設置有內壁清污機構，該內壁清污機構架設安裝在隔板結構中部，在該隔板結構底部還設置活動通道裝置。本發明便于集中制造、運輸和安裝，且在每個居民樓或者收集區就地安裝，集化糞池、水處理以及渣物處理功能為一體，具有容積負荷高，生物降解速度快，出水執行標準高等特點。

權利要求書

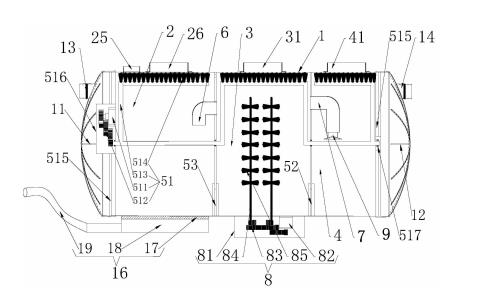

1.農村用小型一體化污水處理裝置，其特征在于：包括有一體化容器(1)，在該一體化容器(1)內部設置有隔板結構(5)，通過該隔板結構(5)將一體化容器(1)內部從左至右依次分隔設置為厭氧腔室(2)、好氧腔室(3)以及沉淀腔室(4)，且在所述厭氧腔室(2)與好氧腔室(3)之間的隔板結構(5)上設置有連通管道A(6)，所述好氧腔室(3)與沉淀腔室(4)之間的隔板結構(5)上設置有連通管道B(7)，在所述好氧腔室(3)內還設置有曝氣風機組(8)；在所述一體化容器(1)內部還設置有內壁清污機構(51)，該內壁清污機構(51)架設安裝在隔板結構(5)中部，在該隔板結構(5)底部還設置活動通道裝置(52)，在所述一體化容器(1)兩端還分別可拆卸設置有左端蓋(11)和右端蓋(12)，所述左端蓋(11)和右端蓋(12)上端部分別設置有進水接口(13)和出水接口(14)。

2.根據權利要求1所述的農村用小型一體化污水處理裝置，其特征在于：所述一體化容器(1)呈管道狀，所述左端蓋(11)和右端蓋(12)主體均呈圓拱狀結構，且所述一體化容器(1)與所述左端蓋(11)和右端蓋(12)之間均采用螺紋配合安裝，在所述一體化容器(1)底端還設置有排渣管道機構(16)；在所述厭氧腔室(2)頂端開設有排氣孔(25)和第一檢查孔(26)，在所述好氧腔室(3)和沉淀腔室(4)頂端分別開設有第二檢查孔(31)與第三檢查孔(41)。

3.根據權利要求2所述的農村用小型一體化污水處理裝置，其特征在于：所述連通管道A(6)和連通管道B(7)均呈倒L形狀，且所述連通管道A(6)進水口水平位置高于所述連通管道B(7)出水口，所述進水接口(13)和出水接口(14)水平位置總體均高于所述連通管道A(6)和連通管道B(7)，在所述連通管道A(6)和連通管道B(7)上方均設置有透氣孔(15)，即所有透氣孔(15)均開設在所述隔板結構(5)最上端，在所述連通管道B(7)出水口還設置有單向閥口裝置(9)。

4.根據權利要求3所述的農村用小型一體化污水處理裝置，其特征在于：所述曝氣風機組(8)設置有密閉安裝盒(81)，在該密閉安裝盒(81)內部安裝有曝氣電機(82)和減速機構(83)，所述減速機構(83)安裝在曝氣電機(82)輸出端，所述減速機構(83)輸出端安裝有至少一個轉動桿(84)，在所述轉動桿(84)輸出端均勻設置有密布的毛細扇葉組(85)，所述毛細扇葉組(85)均設置在好氧腔室(3)內。

5.根據權利要求3所述的農村用小型一體化污水處理裝置，其特征在于：所述單向閥口裝置(9)設置有滑動管體(91)，該滑動管體(91)在所述連通管道B(7)出水端內壁自由滑動，在所述滑動管體(91)上端設置有限位塊A(92)，在所述連通管道B(7)出水端還設置有限位塊B(93)，該限位塊B(93)與所述限位塊A(92)配合限位，在所述滑動管體(91)下端還設置有錐形沖擊帽(94)，且所述滑動管體(91)側壁上還均勻密布開設有出水孔(95)。

6.根據權利要求1所述的農村用小型一體化污水處理裝置，其特征在于：所述厭氧腔室(2)通過所述隔板結構(5)分隔設置為第一缺氧腔室(21)和第二缺氧腔室(22)，且在所述第一缺氧腔室(21)和第二缺氧腔室(22)之間的隔板結構(5)上設置有連通管道C(23)，所述第一缺氧腔室(21)和第二缺氧腔室(22)通過該連通管道C(23)相互連通，該連通管道C(23)與所述連通管道A(6)水平位置一致，所述連通管道A(6)連通所述第二缺氧腔室(22)與好氧腔室(3)；所述排氣孔(25)和第一檢查孔(26)設置在所述第一缺氧腔室(21)上側，在所述第二缺氧腔室(22)上側設置有第四檢查孔(24)。

7.根據權利要求2所述的農村用小型一體化污水處理裝置，其特征在于：所述內壁清污機構(51)包括有驅動電機(511)、減速器(512)、轉動連桿(513)以及清掃刷毛(514)，所述減速器(512)安裝在驅動電機(511)輸出端，所述減速器(512)輸出端與所述轉動連桿(513)固定連接，所述清掃刷毛(514)安裝在轉動連桿(513)中部，且清掃刷毛(514)與所述一體化容器(1)內壁接觸，所述內壁清污機構(51)還設置有兩個安裝架(515)，兩個安裝架(515)分別固定設置在一體化容器(1)兩端部，一個安裝架(515)上安裝有密閉防水安裝箱(516)，所述驅動電機(511)和減速器(512)均密閉安裝在密閉防水安裝箱(516)內部，一個安裝架(515)上安裝有軸承盒(517)，該軸承盒(517)用于轉動安裝轉動連桿(513)端部，在所述轉動連桿(513)與隔板結構(5)和密閉防水安裝箱(516)轉動連接的部位均設置有軸承。

8.根據權利要求2所述的農村用小型一體化污水處理裝置，其特征在于：所述活動通道裝置(52)設置有兩塊活動擋板(521)，在所述隔板結構(5)底部開設有除渣通道(53)，兩塊活動擋板(521)分別密封安裝在該除渣通道(53)兩端，在所述一體化容器(1)上還開設有兩個擋板限位槽(522)，兩塊活動擋板(521)密封安裝在該擋板限位槽(522)中，在所述活動擋板(521)頂部開設有定位槽(523)，在所述隔板結構(5)底部開設有定位塊(524)，所述定位槽(523)與該定位塊(524)配合，在其中一塊活動擋板(521)中部均勻安裝有緊固螺柱(525)，該緊固螺柱(525)上套設有螺母(526)，且該緊固螺柱(525)一端固定連接有緊縮彈簧(527)，在另一塊活動擋板(521)中部對應均勻設置有掛環(528)，所述緊縮彈簧(527)另一端活動鉤連在該掛環(528)上。

9.根據權利要求2所述的農村用小型一體化污水處理裝置，其特征在于：所述排渣管道機構(16)包括有過濾結構(17)、流狀廢渣接引盒(18)和輸出管道(19)，所述流狀廢渣接引盒(18)設置在厭氧腔室(2)底部，所述過濾結構(17)設置在流狀廢渣接引盒(18)頂部，且流狀廢渣接引盒(18)通過該過濾結構(17)與所述厭氧腔室(2)連通，所述輸出管道(19)與流狀廢渣接引盒(18)底部連通。

發明內容

本發明為彌補現有廢水處理設備方面的不足，提出一種采用一體化結構，便于集中制造、運輸和安裝，且在每個居民樓或者收集區就地安裝，集化糞池、水處理以及渣物處理功能為一體，采用A/0主體工藝運行的農村用小型一體化污水處理裝置。該設備主要分為有機收集、酸化、厭氝、好氧、反硝化、過濾等工藝，具有容積負荷高，無需增加化學藥劑，生物降解速度快，出水執行標準高等特點。

具體技術方案如下：農村用小型一體化污水處理裝置，包括有一體化容器，在該一體化容器內部設置有隔板結構，通過該隔板結構將一體化容器內部從左至右依次分隔設置為厭氧腔室、好氧腔室以及沉淀腔室，且在所述厭氧腔室與好氧腔室之間的隔板結構上設置有連通管道A，所述好氧腔室與沉淀腔室之間的隔板結構上設置有連通管道B，在所述好氧腔室內還設置有曝氣風機組；在所述一體化容器內部還設置有內壁清污機構，該內壁清污機構架設安裝在隔板結構中部，在該隔板結構底部還設置活動通道裝置，在所述一體化容器兩端還分別可拆卸設置有左端蓋和右端蓋，所述左端蓋和右端蓋上端部分別設置有進水接口和出水接口。

實現原理：排出的污水接入到進水接口之中，從而流入?yún)捬跚皇?即類似于厭氧池)，通過厭氧腔室中的反硝化細菌進行反硝化作用，去除含碳有機物，之后厭氧腔室中的上層較為清澈的廢水經過連通管道A進入好氧腔室，在好氧腔室內通過曝氣風機組增加水中的溶解氧，讓活性污泥進行有氧呼吸，進一步把有機物分解成無機物，然后廢水經由連通管道B流入所述沉淀腔室中，通過豎流沉淀腔室的泥水分離，在好氧腔室內被曝氣風機攪渾污泥得以沉淀在底部，上層清水通過出水接口流出，通過打開可拆卸設置有左端蓋和右端蓋可將最容易積累廢渣和與淤泥的厭氧腔室及沉淀腔室進行定期清理，也可同時打開活動通道裝置清理好氧腔室的廢渣和淤泥，在污水處理運作過程中可同時運行內壁清污機構清理內壁上的污垢。

作為優選：所述一體化容器呈管道狀，所述左端蓋和右端蓋主體均呈圓拱狀結構，兩種結構均有利于承受更大的水壓，從而在同等材料條件下擴大了污水容量，且所述一體化容器與所述左端蓋和右端蓋之間均采用螺紋配合安裝,在所述一體化容器底端還設置有排渣管道機構；

在所述厭氧腔室頂端開設有排氣孔和第一檢查孔，在所述好氧腔室和沉淀腔室頂端分別開設有第二檢查孔與第三檢查孔，所有檢查孔均可用于觀察各個腔室內部積淤情況，也可打開檢查孔對內部進行簡單清除廢渣。

作為優選：所述連通管道A和連通管道B均呈倒L形狀，且所述連通管道A進水口水平位置高于所述連通管道B出水口，所述進水接口和出水接口水平位置總體均高于所述連通管道A和連通管道B，在所述連通管道A和連通管道B上方均設置有透氣孔，即所有透氣孔均開設在所述隔板結構最上端，在所述連通管道B出水口還設置有單向閥口裝置。

作為優選：所述曝氣風機組設置有密閉安裝盒，在該密閉安裝盒內部安裝有曝氣電機和減速機構，所述減速機構安裝在曝氣電機輸出端，所述減速機構輸出端安裝有至少一個轉動桿，在所述轉動桿輸出端均勻設置有密布的毛細扇葉組，所述毛細扇葉組均設置在好氧腔室內。

作為優選：所述單向閥口裝置設置有滑動管體，該滑動管體在所述連通管道B出水端內壁自由滑動，在所述滑動管體上端設置有限位塊A，在所述連通管道B出水端還設置有限位塊B，該限位塊B與所述限位塊A配合限位，在所述滑動管體下端還設置有錐形沖擊帽，且所述滑動管體側壁上還均勻密布開設有出水孔。

作為優選：所述厭氧腔室通過所述隔板結構分隔設置為第一缺氧腔室和第二缺氧腔室，且在所述第一缺氧腔室和第二缺氧腔室之間的隔板結構上設置有連通管道C，所述第一缺氧腔室和第二缺氧腔室通過該連通管道C相互連通，該連通管道C與所述連通管道A水平位置一致，所述連通管道A連通所述第二缺氧腔室與好氧腔室；所述排氣孔和第一檢查孔設置在所述第一缺氧腔室上側，在所述第二缺氧腔室上側設置有第四檢查孔，多設置一個缺氧腔室可用于提高凈化水的質量，同時能夠擴大設備的污水容量。

作為優選：所述內壁清污機構包括有驅動電機、減速器、轉動連桿以及清掃刷毛，所述減速器安裝在驅動電機輸出端，所述減速器輸出端與所述轉動連桿固定連接，所述清掃刷毛安裝在轉動連桿中部，且清掃刷毛與所述一體化容器內壁接觸，所述內壁清污機構還設置有兩個安裝架，兩個安裝架分別固定設置在一體化容器兩端部，一個安裝架上安裝有密閉防水安裝箱，所述驅動電機和減速器均密閉安裝在密閉防水安裝箱內部，一個安裝架上安裝有軸承盒，該軸承盒用于轉動安裝轉動連桿端部，在所述轉動連桿與隔板結構和密閉防水安裝箱轉動連接的部位均設置有軸承，作用是極大地減輕了轉動的摩擦阻力。

作為優選：所述活動通道裝置設置有兩塊活動擋板，在所述隔板結構底部開設有除渣通道，兩塊活動擋板分別密封安裝在該除渣通道兩端，在所述一體化容器上還開設有兩個擋板限位槽，兩塊活動擋板密封安裝在該擋板限位槽中，在所述活動擋板頂部開設有定位槽，在所述隔板結構底部開設有定位塊，所述定位槽與該定位塊配合，在其中一塊活動擋板中部均勻安裝有緊固螺柱，該緊固螺柱上套設有螺母，且該緊固螺柱一端固定連接有緊縮彈簧，在另一塊活動擋板中部對應均勻設置有掛環，所述緊縮彈簧另一端活動鉤連在該掛環上。

作為優選：所述排渣管道機構包括有過濾結構、流狀廢渣接引盒和輸出管道，所述流狀廢渣接引盒設置在厭氧腔室底部，所述過濾結構設置在流狀廢渣接引盒頂部，且流狀廢渣接引盒通過該過濾結構與所述厭氧腔室連通，所述輸出管道與流狀廢渣接引盒底部連通。

本發明的有益效果為：所述一體化容器采用一體化成型，主體類似于大型管道的鑄造方法，不僅有利于快速地統一制造，并形成集中的產業規模，僅需將制造的成品銷售運輸?shù)骄用裆鐓^(qū)簡單安裝即可使用，使得最大化降低了制造使用成本，配合圓拱狀的左端蓋和右端蓋還有利于水循環加速生物降解且內壁能夠承受更大的水壓，從而容積負荷更高，可根據居民社區的人口規模制定相應容量的規格型號，但每種型號規格統一，在每個居民社區僅需安裝一個相應規格的裝置，占地極少，且該裝置幾乎全封閉設置不會導致安全隱患，還可通過密閉的各個檢查孔隨時觀測內部處理狀態，通過活動設置的端蓋、活動通道裝置以及排渣管道機構也便于及時清理廢渣和污泥，在水處理的過程中，經由厭氧腔室、好氧腔室以及沉淀腔室分別對污水進行有機收集、酸化、厭氝、好氧、反硝化和過濾等工藝處理，特別在好氧腔室設置曝氣風機組進行曝氣，增加水中溶解氧，讓活性污泥得以充分地有氧呼吸，使得出水標準更高；通過所述內壁清污機構能夠及時清理一體化容器內壁上的污垢，特別是污水最表面一層與內壁接觸處沉積的污垢，以免此污垢累積加重后續廢水的污染程度，也能夠避免漂浮的污渣堵塞管道。

（發明人：何超）
