公布日：2022.03.25
申請日：2021.12.24
分類號：B01D63/00(2006.01)I;B01D61/18(2006.01)I;B01D65/02(2006.01)I;C02F1/44(2006.01)I
摘要
本發明涉及污水處理設備技術領域，公開了便于拆卸安裝的雙排超濾膜組件，現有的超濾膜組件在使用時，一方面難以對外部附著的污染物進行清除，人工清潔難度較大，另一方面難以快速拆裝，不便于對其進行后續維護和更換零部件，超濾膜組件的前后兩側均安裝有清潔機構，框體的內部橫向開設有兩個限位槽，且框體的內部還安裝有對稱分布的兩個插接機構。通過清潔機構可以方便使用者對超濾膜組件上附著的污染物進行清除，降低了人工清潔難度，方便超濾膜組件的實際使用，通過插接機構可以方便使用者對超濾膜組件進行快速拆裝，縮短了超濾膜組件的拆裝時間，易于使用者對超濾膜組件進行后續維護和更換零部件。
權利要求書

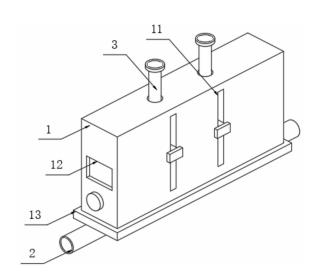

1.便于拆卸安裝的雙排超濾膜組件，包括框體(1)，框體(1)的頂部活動插接有兩個超濾膜組件(3)，且框體(1)的兩側均開設有進水口(12)，框體(1)的底部固接有承接板(13)，承接板(13)的底部固接有出水管(2)，框體(1)和承接板(13)之間固定貫穿有與出水管(2)相通的管道(4)，其特征在于，所述框體(1)的前后表面均縱向開設有兩個滑槽(11)，超濾膜組件(3)的前后兩側均安裝有清潔機構(5)，框體(1)的內部橫向開設有兩個限位槽(14)，且框體(1)的內部還安裝有對稱分布的兩個插接機構(6)，管道(4)的外側壁上開設有凹槽(41)；所述清潔機構(5)包括清潔板(51)、調節塊(52)、滑桿(53)、第一伸縮桿(54)、支撐管(55)和第二伸縮桿(56)，所述滑桿(53)的一端固接有調節塊(52)，且滑桿(53)的另一端固接有清潔板(51)，滑桿(53)的頂部固接有第一伸縮桿(54)，第一伸縮桿(54)的外部活動套接有支撐管(55)，支撐管(55)的頂部活動插接有第二伸縮桿(56)，第一伸縮桿(54)的頂端還固接有第一固定塊(541)，第二伸縮桿(56)的底端還固接有第二固定塊(561)，支撐管(55)的內部中心固接有不銹鋼塊(551)，第一固定塊(541)和不銹鋼塊(551)之間連接有第一彈簧(58)，第二固定塊(561)和不銹鋼塊(551)之間連接有第二彈簧(57)，清潔板(51)的內壁上還固接有多組清潔毛刷(511)；所述插接機構(6)包括圓盤(61)、螺紋桿(62)、緊固桿(63)和限位板(64)，所述螺紋桿(62)的一端沿其自身長度方向上固接有圓盤(61)，且螺紋桿(62)的另一端沿其自身長度方向上螺紋套接有緊固桿(63)，緊固桿(63)的底部固接有限位板(64)，且緊固桿(63)的一端還固接有卡塊(631)，限位板(64)上固接有插桿(65)，卡塊(631)的外部活動套接有安裝塊(66)，安裝塊(66)的外側壁上開設有卡槽(661)。
2.根據權利要求1所述的便于拆卸安裝的雙排超濾膜組件，其特征在于，所述滑桿(53)滑動連接在滑槽(11)的內部，清潔板(51)為半圓形結構，且清潔板(51)活動扣合在超濾膜組件(3)的前側處，清潔毛刷(511)活動貼合在超濾膜組件(3)的前表面上。
3.根據權利要求1所述的便于拆卸安裝的雙排超濾膜組件，其特征在于，所述第二伸縮桿(56)的頂端固接在框體(1)的內部，第一伸縮桿(54)、支撐管(55)和第二伸縮桿(56)的中心點均位于同一豎直線上，第一伸縮桿(54)和第二伸縮桿(56)的長度相等。
4.根據權利要求1所述的便于拆卸安裝的雙排超濾膜組件，其特征在于，所述第一固定塊(541)滑動連接在支撐管(55)的內部，第二固定塊(561)滑動連接在支撐管(55)的內部，第一固定塊(541)和第二固定塊(561)均為長方體結構。
5.根據權利要求1所述的便于拆卸安裝的雙排超濾膜組件，其特征在于，所述超濾膜組件(3)的底端活動插接在管道(4)的內部，調節塊(52)位于滑槽(11)的前側處，清潔板(51)安裝在框體(1)的內部，第一伸縮桿(54)、支撐管(55)和第二伸縮桿(56)均位于框體(1)的內部，滑桿(53)和第一伸縮桿(54)相互垂直。
6.根據權利要求1所述的便于拆卸安裝的雙排超濾膜組件，其特征在于，所述限位板(64)滑動連接在限位槽(14)的內部，限位板(64)和緊固桿(63)相互垂直，限位板(64)為豎直分布，緊固桿(63)為橫向分布。
7.根據權利要求1所述的便于拆卸安裝的雙排超濾膜組件，其特征在于，所述螺紋桿(62)活動貫穿框體(1)的側壁，螺紋桿(62)和框體(1)通過軸承轉動連接，圓盤(61)位于框體(1)的外側處，螺紋桿(62)的另一端延伸至框體(1)的內部。
8.根據權利要求1所述的便于拆卸安裝的雙排超濾膜組件，其特征在于，所述插桿(65)和凹槽(41)相適配，插桿(65)活動插接在凹槽(41)的內部，卡塊(631)和卡槽(661)相適配，卡塊(631)活動插接在卡槽(661)的內部。
9.根據權利要求1所述的便于拆卸安裝的雙排超濾膜組件，其特征在于，所述安裝塊(66)固接在超濾膜組件(3)的外側壁上，緊固桿(63)和插桿(65)相互平行。
發明內容
本發明的目的在于提供便于拆卸安裝的雙排超濾膜組件，通過清潔機構可以方便使用者對超濾膜組件上附著的污染物進行清除，降低了人工清潔難度，方便超濾膜組件的實際使用，而且該清潔機構的清潔效率較高，能夠在短時間內完成清潔任務，超濾膜組件無需拆卸后清潔，通過插接機構可以方便使用者對超濾膜組件進行快速拆裝，縮短了超濾膜組件的拆裝時間，易于使用者對超濾膜組件進行后續維護和更換零部件，而且超濾膜組件拆裝起來較為省時省力，易于實際使用。
為實現上述目的，本發明提供如下技術方案：
便于拆卸安裝的雙排超濾膜組件，包括框體，框體的頂部活動插接有兩個超濾膜組件，且框體的兩側均開設有進水口，框體的底部固接有承接板，承接板的底部固接有出水管，框體和承接板之間固定貫穿有與出水管相通的管道，所述框體的前后表面均縱向開設有兩個滑槽，超濾膜組件的前后兩側均安裝有清潔機構，框體的內部橫向開設有兩個限位槽，且框體的內部還安裝有對稱分布的兩個插接機構，管道的外側壁上開設有凹槽；
所述清潔機構包括清潔板、調節塊、滑桿、第一伸縮桿、支撐管和第二伸縮桿，所述滑桿的一端固接有調節塊，且滑桿的另一端固接有清潔板，滑桿的頂部固接有第一伸縮桿，第一伸縮桿的外部活動套接有支撐管，支撐管的頂部活動插接有第二伸縮桿，第一伸縮桿的頂端還固接有第一固定塊，第二伸縮桿的底端還固接有第二固定塊，支撐管的內部中心固接有不銹鋼塊，第一固定塊和不銹鋼塊之間連接有第一彈簧，第二固定塊和不銹鋼塊之間連接有第二彈簧，清潔板的內壁上還固接有多組清潔毛刷；
所述插接機構包括圓盤、螺紋桿、緊固桿和限位板，所述螺紋桿的一端沿其自身長度方向上固接有圓盤，且螺紋桿的另一端沿其自身長度方向上螺紋套接有緊固桿，緊固桿的底部固接有限位板，且緊固桿的一端還固接有卡塊，限位板上固接有插桿，卡塊的外部活動套接有安裝塊，安裝塊的外側壁上開設有卡槽。
作為本發明再進一步的方案：所述滑桿滑動連接在滑槽的內部，清潔板為半圓形結構，且清潔板活動扣合在超濾膜組件的前側處，清潔毛刷活動貼合在超濾膜組件的前表面上。
作為本發明再進一步的方案：所述第二伸縮桿的頂端固接在框體的內部，第一伸縮桿、支撐管和第二伸縮桿的中心點均位于同一豎直線上，第一伸縮桿和第二伸縮桿的長度相等。
作為本發明再進一步的方案：所述第一固定塊滑動連接在支撐管的內部，第二固定塊滑動連接在支撐管的內部，第一固定塊和第二固定塊均為長方體結構。
作為本發明再進一步的方案：所述超濾膜組件的底端活動插接在管道的內部，調節塊位于滑槽的前側處，清潔板安裝在框體的內部，第一伸縮桿、支撐管和第二伸縮桿均位于框體的內部，滑桿和第一伸縮桿相互垂直。
作為本發明再進一步的方案：所述限位板滑動連接在限位槽的內部，限位板和緊固桿相互垂直，限位板為豎直分布，緊固桿為橫向分布。
作為本發明再進一步的方案：所述螺紋桿活動貫穿框體的側壁，螺紋桿和框體通過軸承轉動連接，圓盤位于框體的外側處，螺紋桿的另一端延伸至框體的內部。
作為本發明再進一步的方案：所述插桿和凹槽相適配，插桿活動插接在凹槽的內部，卡塊和卡槽相適配，卡塊活動插接在卡槽的內部。
作為本發明再進一步的方案：所述安裝塊固接在超濾膜組件的外側壁上，緊固桿和插桿相互平行。
與現有技術相比，本發明的有益效果是：
1、通過清潔機構可以方便使用者對超濾膜組件上附著的污染物進行清除，降低了人工清潔難度，方便超濾膜組件的實際使用，而且該清潔機構的清潔效率較高，能夠在短時間內完成清潔任務，超濾膜組件無需拆卸后清潔；
2、通過插接機構可以方便使用者對超濾膜組件進行快速拆裝，縮短了超濾膜組件的拆裝時間，易于使用者對超濾膜組件進行后續維護和更換零部件，而且超濾膜組件拆裝起來較為省時省力，易于實際使用。
（發明人：陳泉學）
