公布日：2022.02.08
申請日：2021.12.03
分類號：C02F9/04(2006.01)I;B01F27/92(2022.01)I;B02C18/14(2006.01)I;B02C18/18(2006.01)I;B02C18/22(2006.01)I;B02C23/10(2006.01)I;
C02F101/30(2006.01)N
摘要
本發明提供一種基于多級凈化的生活有機廢水沉淀池，涉及廢水沉淀池技術領域，包括池體和一號槽，一號槽開設在池體的內部。本發明，通過設置進料斗、粉碎管、出液槽、驅動電機、粉碎桿和粉碎刀片，能夠?qū)π枰M(jìn)行處理的生活有機廢水進行處理前對其進行粉碎，將廢水中混合的固態雜物進行粉碎，防止其堵塞后方的篩分槽與篩網的網眼，從而能夠提升對生活有機廢水的處理效率，相互配合下能夠?qū)τ袡C(jī)廢水進行逐步處理后再將其排出，避免將有機廢水直接排放至周圍河流內導致的水源富態化，降低對周圍環境的污染程度，通過粉碎廢水中的垃圾避免其堵塞篩分槽與篩網的網眼而提升篩分效率。
權利要求書

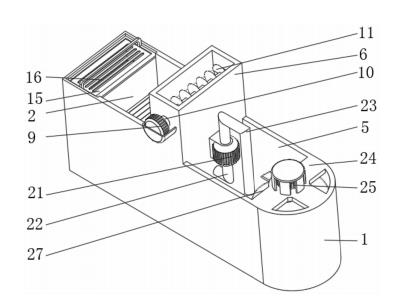

1.一種基于多級凈化的生活有機廢水沉淀池，包括池體(1)和一號槽(2)，其特征在于：所述一號槽(2)開設在池體(1)的內部，所述池體(1)的內部分別開設有二號槽(3)、三號槽(4)和四號槽(5)，所述一號槽(2)的頂端連通有進料斗(6)，所述進料斗(6)的內壁固裝有粉碎管(7)，所述粉碎管(7)的內壁開設有出液槽(8)，所述進料斗(6)的側壁通過組裝架安裝有驅動電機(9)，所述驅動電機(9)的輸出端安裝有粉碎桿(10)，所述粉碎桿(10)的外表面固裝有粉碎刀片(11)，所述一號槽(2)內壁的底端固裝有沉淀斜板(12)，所述二號槽(3)的內壁設置有雙重過濾組件，所述三號槽(4)的內部設置有輸送組件，所述四號槽(5)的內部設置有混合組件。
2.根據權利要求1所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述雙重過濾組件包括卡槽(13)、安裝板(14)、分層槽(15)、篩分槽(16)、安裝盒(17)、固定板(18)、組裝盒(19)和篩網(20)，所述卡槽(13)開設在二號槽(3)內壁的頂端，所述分層槽(15)開設在安裝板(14)的上表面，所述篩分槽(16)開設在分層槽(15)的內壁，所述安裝盒(17)的頂端固裝在安裝板(14)的下表面，所述組裝盒(19)固裝在固定板(18)的外表面，所述篩網(20)固裝在組裝盒(19)的內部。
3.根據權利要求1所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述粉碎桿(10)遠離驅動電機(9)的一端貫穿進料斗(6)并延伸至粉碎管(7)的內部，所述粉碎刀片(11)位于粉碎管(7)的內部。
4.根據權利要求2所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述安裝板(14)的外表面與卡槽(13)的內壁滑動連接，所述安裝盒(17)的外表面與二號槽(3)的內壁滑動連接。
5.根據權利要求2所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述組裝盒(19)的外表面與安裝盒(17)的內壁滑動連接，所述安裝板(14)的上表面固裝有拉把。
6.根據權利要求2所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述安裝盒(17)的底端開設有螺紋孔，所述固定板(18)的外表面開設有固定孔。
7.根據權利要求1所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述輸送組件包括小型泵(21)、抽水管(22)和出水管(23)，所述小型泵(21)通過連接架固裝在池體(1)的側壁，所述抽水管(22)的兩端分別與小型泵(21)的進水端和三號槽(4)連通，所述出水管(23)的一端與小型泵(21)的出水端連通。
8.根據權利要求7所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述抽水管(22)遠離小型泵(21)的一端貫穿池體(1)并延伸至三號槽(4)的內部，所述抽水管(22)位于三號槽(4)內部的一端開口朝上。
9.根據權利要求1所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述混合組件包括固定架(24)、調速電機(25)、電機軸(26)和螺旋攪拌板(27)，所述固定架(24)固裝在四號槽(5)內壁的頂端，所述調速電機(25)通過連接架安裝在固定架(24)的上表面，所述電機軸(26)的頂端安裝在調速電機(25)的輸出端，所述螺旋攪拌板(27)固裝在電機軸(26)的外表面。
10.根據權利要求9所述的一種基于多級凈化的生活有機廢水沉淀池，其特征在于：所述電機軸(26)的底端貫穿固定架(24)并延伸至四號槽(5)的內部，所述螺旋攪拌板(27)位于四號槽(5)的內部。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種基于多級凈化的生活有機廢水沉淀池。
為了實現上述目的，本發明采用了如下技術方案：一種基于多級凈化的生活有機廢水沉淀池，包括池體和一號槽，所述一號槽開設在池體的內部，所述池體的內部分別開設有二號槽、三號槽和四號槽，所述一號槽的頂端連通有進料斗，所述進料斗的內壁固裝有粉碎管，所述粉碎管的內壁開設有出液槽，所述進料斗的側壁通過組裝架安裝有驅動電機，所述驅動電機的輸出端安裝有粉碎桿，所述粉碎桿的外表面固裝有粉碎刀片，所述一號槽內壁的底端固裝有沉淀斜板，所述二號槽的內壁設置有雙重過濾組件，所述三號槽的內部設置有輸送組件，所述四號槽的內部設置有混合組件。
為了方便對生活廢水進行雙重篩分，本發明改進有，所述雙重過濾組件包括卡槽、安裝板、分層槽、篩分槽、安裝盒、固定板、組裝盒和篩網，所述卡槽開設在二號槽內壁的頂端，所述分層槽開設在安裝板的上表面，所述篩分槽開設在分層槽的內壁，所述安裝盒的頂端固裝在安裝板的下表面，所述組裝盒固裝在固定板的外表面，所述篩網固裝在組裝盒的內部。
為了方便對生活廢水中的固態垃圾進行粉碎，本發明改進有，所述粉碎桿遠離驅動電機的一端貫穿進料斗并延伸至粉碎管的內部，所述粉碎刀片位于粉碎管的內部。
為了對安裝板嵌入卡槽的內部使其位于二號槽的上方，本發明改進有，所述安裝板的外表面與卡槽的內壁滑動連接，所述安裝盒的外表面與二號槽的內壁滑動連接。
為了方便將組裝盒安裝在二號槽的內部，本發明改進有，所述組裝盒的外表面與安裝盒的內壁滑動連接，所述安裝板的上表面固裝有拉把。
為了方便通過螺栓將固定板固裝在安裝盒的底端，本發明改進有，所述安裝盒的底端開設有螺紋孔，所述固定板的外表面開設有固定孔。
為了方便將三號槽內上層的廢水輸送至四號槽的內部，本發明改進有，所述輸送組件包括小型泵、抽水管和出水管，所述小型泵通過連接架固裝在池體的側壁，所述抽水管的兩端分別與小型泵的進水端和三號槽連通，所述出水管的一端與小型泵的出水端連通。
為了避免三號槽內部廢水中的沉淀物被抽入小型泵的內部，本發明改進有，所述抽水管遠離小型泵的一端貫穿池體并延伸至三號槽的內部，所述抽水管位于三號槽內部的一端開口朝上。
為了方便對四號槽內部的溶液進行充分?jǐn)嚢瑁景l(fā)明改進有，所述混合組件包括固定架、調速電機、電機軸和螺旋攪拌板，所述固定架固裝在四號槽內壁的頂端，所述調速電機通過連接架安裝在固定架的上表面，所述電機軸的頂端安裝在調速電機的輸出端，所述螺旋攪拌板固裝在電機軸的外表面。
為了提升四號槽內部溶液混合的效率與速度，本發明改進有，所述電機軸的底端貫穿固定架并延伸至四號槽的內部，所述螺旋攪拌板位于四號槽的內部。
與現有技術相比，本發明的優點和積極效果在于，
1、本發明中，通過設置池體、一號槽、二號槽、三號槽和四號槽，方便使用者對生活有機廢水進行多級處理，通過設置進料斗、粉碎管、出液槽、驅動電機、粉碎桿和粉碎刀片，能夠?qū)π枰M(jìn)行處理的生活有機廢水進行處理前對其進行粉碎，將廢水中混合的固態雜物進行粉碎，防止其堵塞后方的篩分槽與篩網的網眼，從而能夠提升對生活有機廢水的處理效率，相互配合下能夠?qū)τ袡C(jī)廢水進行逐步處理后再將其排出，避免將有機廢水直接排放至周圍河流內導致的水源富態化，降低對周圍環境的污染程度，通過粉碎廢水中的垃圾避免其堵塞篩分槽與篩網的網眼而提升篩分效率，通過設置雙重過濾組件，能夠?qū)?jīng)過粉碎沉淀后的廢水進行雙重篩分，將其內部可能混合的固態雜物進行篩分，提升對生活有機廢水的處理效率，并且方便使用者對其進行定期維護。
2、本發明中，通過設置輸送組件，能夠?qū)⒔?jīng)過處理后的廢水從三號槽的內部抽出，隨后將其排放至四號槽的內部，方便對其進行最終的藥物混合凈化工作，通過設置開口朝上的抽水管，能夠避免將作為沉淀使用的三號槽中經過沉淀分層后的上層水抽出，將沉淀后的雜物留在三號槽的內部，避免其被抽水管抽入小型泵的內部導致小型泵堵塞的情況出現。
3、本發明中，通過設置混合組件，能夠在向四號槽的內部傾倒過凈化藥劑后對其內部的混合溶液進行攪拌，提升其混合的速度與效率，螺旋狀下的螺旋攪拌板能夠在對四號槽內部進行充分混合的同時，讓其內部的水始終保持流動狀態。
（發明人：許泉生）
