公布日：2022.01.04
申請日：2020.12.16
分類號：C02F9/14(2006.01)I;C02F3/00(2006.01)N;C02F1/40(2006.01)N;C02F1/50(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要

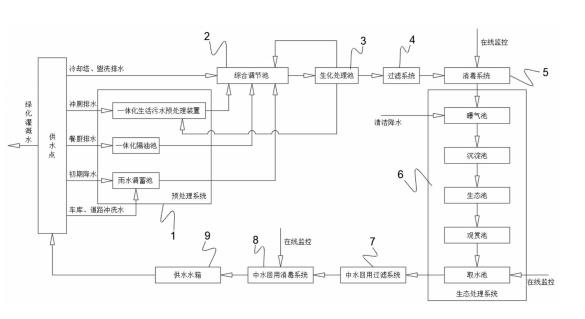

本發明涉及污水凈化技術領域，具體為一種建筑廢水零排生化處理系統，所述處理系統沿水流方向依次設置有：預處理系統用于對供水點的進水進行預處理，綜合調節池對出水進行均質均量調節；生化處理池采用SBR工藝對出水進行生化處理、曝氣和排泥，過濾系統和消毒系統用于對出水進行一次過濾和消毒系統；生態處理系統用于出水的生態良性循環；中水回用過濾系統和中水回用消毒系統用于出水進行二次過濾和消毒；供水水箱用于存儲凈水，并為供水點供水。還提供的生化處理方法，包括：預處理、綜合調節、生化處理、一次過濾和消毒、生態處理、二次過濾和消毒、凈水存儲。本發明采用SBR工藝滿足建筑內部排水處理要求，且節能環保，適用于廢水零排處理。
權利要求書
1.一種建筑廢水零排生化處理系統，其特征在于，所述處理系統沿水流方向依次設置有：預處理系統(1)、綜合調節池(2)、生化處理池(3)、過濾系統(4)、消毒系統(5)、生態處理系統(6)、中水回用過濾系統(7)、中水回用消毒系統(8)及供水水箱(9)；所述預處理系統(1)，用于對供水點的進水進行預處理，包括：用于處理沖廁排水的一體化生活污水預處理裝置(11)、用于處理餐廚排水的一體化隔油池(12)、用于處理初期降水和車庫、道路沖洗水的雨水調蓄池(13)；所述綜合調節池(2)，通過設置的攪拌裝置對所述預處理系統(1)的出水進行均質均量調節；所述生化處理池(3)，采用SBR工藝對所述綜合調節池(2)的出水進行生化處理、曝氣和排泥，且排泥過程中，污泥回流至所述綜合調節池(2)和所述一體化生活污水預處理裝置(11)中集中處理，并定期排出；所述過濾系統(4)，用于對所述生化處理池(3)的出水進行一次過濾；所述消毒系統(5)，用于對所述過濾系統(4)的出水進行一次消毒；所述生態處理系統(6)，用于實現所述消毒系統(5)的出水，以及外界的清潔降水的生態良性循環，且沿水流方向依次設置有：曝氣池(61)、沉淀池(62)、生態池(63)、觀賞池(64)及取水池(65)；所述中水回用過濾系統(7)，用于對生態處理系統(6)的出水進行二次過濾；所述中水回用消毒系統(8)，用于對所述中水回用過濾系統(7)的出水進行二次消毒；所述供水水箱(9)，用于存儲所述中水回用消毒系統(8)的出水，并通過設置的變頻恒壓供水泵為供水點供水。
2.根據權利要求1所述的建筑廢水零排生化處理系統，其特征在于：所述供水點包括但不限于：冷卻塔、盥洗排水，沖廁排水，餐廚排水，車庫、道路沖洗水，綠化灌溉水。
3.根據權利要求1所述的建筑廢水零排生化處理系統，其特征在于：所述一體化生活污水預處理裝置(11)為玻璃鋼罐，所述玻璃鋼罐內填充有用于增加生物量的固定填料，且填充比例占罐體容積的20％ 35％。
4.根據權利要求1所述的建筑廢水零排生化處理系統，其特征在于：所述攪拌裝置包括但不限于：電動攪拌器、氣動攪拌器。
5.根據權利要求1所述的建筑廢水零排生化處理系統，其特征在于：所述生化處理池(3)內設置有：用于生化處理的填料、用于曝氣的曝氣裝置、用于排泥的排泥裝置和溶氧儀；其中，所述填料為：懸浮填料和固定填料，且填充比占所述生化處理池(3)容積的20％ 35％；所述曝氣裝置包括但不限于：曝氣管、曝氣盤、射流曝氣器；所述排泥裝置包括但不限于：排泥泵、氣力提升泵。
6.根據權利要求1所述的建筑廢水零排生化處理系統，其特征在于：所述過濾系統(4)和所述中水回用過濾系統(7)均包括：砂濾罐、反沖洗過濾器。
7.根據權利要求1所述的建筑廢水零排生化處理系統，其特征在于：所述生化處理池(3)、所述消毒系統(5)和所述中水回用消毒系統(8)中均設置有加藥裝置；所述加藥裝置包括但不限于：碳源加藥機、PAC加藥機、PAM加藥機；其中，所述消毒系統(5)的出水消毒后，達到準Ⅲ類水水質標準；所述中水回用消毒系統(8)的出水消毒后，達到再生水雜用水水質標準。
8.根據權利要求1所述的建筑廢水零排生化處理系統，其特征在于：還包括用于監測水質的在線監控儀，所述消毒系統、取水池、中水回用消毒系統內均安裝有所述線監控儀。
9.一種生化處理方法，通過權利要求1 7任一所述的建筑廢水零排生化處理系統對供水點的出水進行生化處理，其特征在于，所述方法包括以下步驟：步驟1：預處理，根據供水點的進水種類選擇不同的預處理系統(1)，對污水進行預處理；步驟2：綜合調節，利用綜合調節池(2)對污水進行均質均量處理，且污水在綜合調節池(2)內停留時間為1 2天；步驟3：生化處理，采用SBR工藝將流入生化處理池(3)內的污水進行生化處理，且生化處理池(3)運行次數周期為2次、3次或4次，分別對應污水停留時間為12h、8h或6h；步驟4：一次過濾和消毒，利用過濾系統(4)和消毒系統(5)對進水進行一次過濾和消毒，且在消毒過程中污水在消毒系統(5)內停留時間不低于30min；步驟5：生態處理，生態處理系統(6)的進水總停留時間為3 15天，實現污水的生態調節和存蓄，并對消毒系統(5)的排水進行脫氮除磷，實現水生態良性循環；步驟6：二次過濾和消毒，利用中水回用過濾系統(7)和中水回用消毒系統(8)對進水進行二次過濾和消毒，且在消毒過程中污水在中水回用消毒系統(8)內停留時間不低于30min；步驟7：凈水存儲，利用供水水箱(9)存儲凈化處理后得到的凈水，且凈水用于為供水點供水。
10.根據權利要求9所述的生化處理方法，其特征在于：步驟3中，污水停留時間具體如下：生化處理池(3)運行次數周期為2次時，污水停留時間為12h，其中，包含進水兼曝氣時間為1.5-2.5h，只進行曝氣的時間為8-8.5h，沉淀時間1h，排泥排水時間0.5-1.5h；
生化處理池運行次數周期為3次時，污水停留時間為8h，其中，包含進水兼曝氣時間為1 -1.5h，只進行曝氣的時間為5 -5.5h，沉淀時間1h，排泥排水時間0.5-1h；
生化處理池運行次數周期為4次時，污水停留時間為6h，其中，包含進水兼曝氣時間為0.5-1h，只進行曝氣的時間為3.5-4h，沉淀時間1h，排泥排水時間0.5-1h。
優選的，排泥排水周期為180-360天。
發明內容
本發明的目的在于提供一種建筑廢水零排生化處理系統及其生化處理方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種建筑廢水零排生化處理系統，所述處理系統沿水流方向依次設置有：預處理系統、綜合調節池、生化處理池、過濾系統、消毒系統、生態處理系統、中水回用過濾系統、中水回用消毒系統及供水水箱；
所述預處理系統，用于對供水點的進水進行預處理，包括：用于處理沖廁排水的一體化生活污水預處理裝置、用于處理餐廚排水的一體化隔油池、用于處理初期降水和車庫、道路沖洗水的雨水調蓄池；
所述綜合調節池，通過設置的攪拌裝置對所述預處理系統的出水進行均質均量調節；
所述生化處理池，采用SBR工藝對所述綜合調節池的出水進行生化處理、曝氣和排泥，且排泥過程中，污泥回流至所述綜合調節池和所述一體化生活污水預處理裝置中集中處理，并定期排出；
所述過濾系統，用于對所述生化處理池的出水進行一次過濾；
所述消毒系統，用于對所述過濾系統的出水進行一次消毒；
所述生態處理系統，用于實現所述消毒系統的出水，以及外界的清潔降水的生態良性循環，且沿水流方向依次設置有：曝氣池、沉淀池、生態池、觀賞池及取水池；
所述中水回用過濾系統，用于對生態處理系統的出水進行二次過濾；
所述中水回用消毒系統，用于對所述中水回用過濾系統的出水進行二次消毒；
所述供水水箱，用于存儲所述中水回用消毒系統的出水，并通過設置的變頻恒壓供水泵為供水點供水。
優選的，所述供水點包括但不限于：冷卻塔、盥洗排水，沖廁排水，餐廚排水，車庫、道路沖洗水，綠化灌溉水。
優選的，所述一體化生活污水預處理裝置為玻璃鋼罐，所述玻璃鋼罐內填充有用于增加生物量的固定填料，且填充比例占罐體容積的20％ 35％。
優選的，所述攪拌裝置包括但不限于：電動攪拌器、氣動攪拌器。
優選的，所述生化處理池內設置有：用于生化處理的填料、用于曝氣的曝氣裝置、用于排泥的排泥裝置和溶氧儀；
其中，所述填料為：懸浮填料和固定填料，且填充比占所述生化處理池容積的20％ 35％；
所述曝氣裝置包括但不限于：曝氣管、曝氣盤、射流曝氣器；
所述排泥裝置包括但不限于：排泥泵、氣力提升泵。
優選的，所述過濾系統和所述中水回用過濾系統均包括：砂濾罐、反沖洗過濾器。
優選的，所述生化處理池、所述消毒系統和所述中水回用消毒系統中均設置有加藥裝置；
所述加藥裝置包括但不限于：碳源加藥機、PAC加藥機、PAM加藥機；
其中，所述消毒系統的出水消毒后，達到準Ⅲ類水水質標準；
所述中水回用消毒系統的出水消毒后，達到再生水雜用水水質標準。
優選的，還包括用于監測水質的在線監控儀，所述消毒系統、取水池、中水回用消毒系統內均安裝有所述線監控儀。
本發明還提供一種生化處理方法，通過所述的建筑廢水零排生化處理系統對供水點的出水進行生化處理，所述方法包括以下步驟：
步驟1：預處理，根據供水點的進水種類選擇不同的預處理系統，對污水進行預處理；
步驟2：綜合調節，利用綜合調節池對污水進行均質均量處理，且污水在綜合調節池內停留時間為1 2天；
步驟3：生化處理，采用SBR工藝將流入生化處理池內的污水進行生化處理，且生化處理池運行次數周期為2次、3次或4次，分別對應污水停留時間為12h、8h或6h；
步驟4：一次過濾和消毒，利用過濾系統和消毒系統對進水進行一次過濾和消毒，且在消毒過程中污水在消毒系統內停留時間不低于30min；
步驟5：生態處理，生態處理系統的進水總停留時間為3 15天，實現污水的生態調節和存蓄，并對消毒系統的排水進行脫氮除磷，實現水生態良性循環；
步驟6：二次過濾和消毒，利用中水回用過濾系統和中水回用消毒系統對進水進行二次過濾和消毒，且在消毒過程中污水在中水回用消毒系統內停留時間不低于30min；
步驟7：凈水存儲，利用供水水箱存儲凈化處理后得到的凈水，且凈水用于為供水點供水。
優選的，步驟3中，污水停留時間具體如下：
生化處理池運行次數周期為2次時，污水停留時間為12h，其中，包含進水兼曝氣時間為1.5-2.5h，只進行曝氣的時間為8-8.5h，沉淀時間1h，排泥排水時間0.5-1.5h；
生化處理池運行次數周期為3次時，污水停留時間為8h，其中，包含進水兼曝氣時間為1 -1.5h，只進行曝氣的時間為5 -5.5h，沉淀時間1h，排泥排水時間0.5-1h；
生化處理池運行次數周期為4次時，污水停留時間為6h，其中，包含進水兼曝氣時間為0.5-1h，只進行曝氣的時間為3.5-4h，沉淀時間1h，排泥排水時間0.5-1h。
優選的，排泥排水周期為180-360天。
與現有技術相比，本發明的有益效果是：該建筑廢水零排生化處理系統及其生化處理方法，采用SBR工藝滿足建筑內部間歇排水的處理要求，減少剩余排放污泥的產生量，長期保持污泥的零排放，且系統個部分結構緊湊、施工方便、效果穩定，同時具有調蓄功能，能進一步對污水脫氮除磷，兼具景觀娛樂性，節能環保，適用于綠色建筑廢水零排處理，便于實用。
（發明人：戴楊葉;張永奎;許衡;呂亞坤）
