公布日：2022.03.04
申請日：2021.12.08
分類號：C02F1/00(2006.01)I;C02F11/121(2019.01)I;C02F11/13(2019.01)I;C02F103/20(2006.01)N
摘要

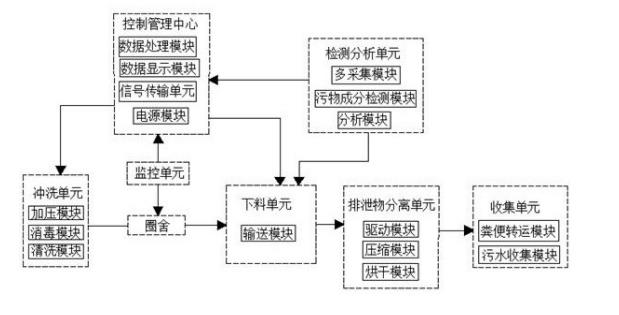

本發明公開了一種分塊管理的規模化養豬場污水處理系統，其包括圈舍以及控制管理中心、沖洗單元、下料單元、檢測分析單元、排泄物分離單元、收集單元�？刂乒芾碇行陌〝�(shù)據處理模塊、數據顯示模塊和電源模塊。沖洗單元包括加壓模塊、消毒模塊和清洗模塊。下料單元包括輸送模塊。檢測分析單元包括多采集模塊、污物成分檢測模塊和分析模塊。排泄物分離單元包括驅動模塊、壓縮模塊和烘干模塊。本發明通過建立排泄物自動化流轉的體系，解決了污水處理的形式較為單一，混合排泄物轉運分離獨立性強；通過建立排泄物化驗體系，基于排泄物化驗體系得出的機能狀況數據可實現牲畜安全養殖的及時，故可滿足系統規�；酿B(yǎng)殖需求。
權利要求書
1.一種分塊管理的規�；B(yǎng)豬場污水處理系統，包括圈舍；其特征在于，所述污水處理系統還包括：控制管理中心，其包括數據處理模塊、數據顯示模塊和電源模塊；沖洗單元，其用于沖洗所述圈舍中的污物；所述沖洗單元包括加壓模塊、消毒模塊和清洗模塊；下料單元，其用于輸送所述圈舍中的污物；所述下料單元包括輸送模塊；檢測分析單元，其用于化驗污物中的成分；所述檢測分析單元包括多采集模塊、污物成分檢測模塊和分析模塊；排泄物分離單元，其實現污物狀態的分離；所述排泄物分離單元包括驅動模塊、壓縮模塊和烘干模塊；以及收集單元，其對應收集分離狀態后的污物；所述收集模塊包括糞便轉運模塊和污水收集模塊。
2.根據權利要求1所述的一種分塊管理的規模化養豬場污水處理系統，其特征在于，所述控制管理中心還包括信號傳輸單元，所述信號傳輸單元包括信號發射模塊和信號接收模塊。
3.根據權利要求2所述的一種分塊管理的規模化養豬場污水處理系統，其特征在于，所述信號傳輸單元采用有線傳輸模式和無線傳輸模式中的至少一種。
4.根據權利要求1所述的一種分塊管理的規�；B(yǎng)豬場污水處理系統，其特征在于，所述污水處理系統還包括監控單元，其應用于所述圈舍中牲畜的監控。
5.根據權利要求4所述的一種分塊管理的規�；B(yǎng)豬場污水處理系統，其特征在于，所述監控單元包括攝錄模塊和圖像傳輸模塊。
6.根據權利要求1所述的一種分塊管理的規�；B(yǎng)豬場污水處理系統，其特征在于，所述清理模塊前表面固定安裝有可旋轉的高壓噴頭。
7.根據權利要求6所述的一種分塊管理的規模化養豬場污水處理系統，其特征在于，所述高壓噴頭上安裝有調壓閥。
8.根據權利要求1所述的一種分塊管理的規模化養豬場污水處理系統，其特征在于，所述多采集模塊用于多批次采集污物的檢驗用量；所述污物成分檢測模塊對應污物的檢測用量進行化驗。
9.根據權利要求1所述的一種分塊管理的規�；B(yǎng)豬場污水處理系統，其特征在于，所述壓縮模塊前表面安裝有壓縮板，所述壓縮板通過所述驅動模塊的控制對應污物實行變形壓縮；烘干模塊前表面安裝有電熱板。
10.根據權利要求1所述的一種分塊管理的規模化養豬場污水處理系統，其特征在于，所述糞便轉運模塊用于轉送固態的污物；所述污水收集模塊用于收集液體的污物。
發明內容
基于此，有必要針對當下污水處理系統，在對養豬場中混雜的糞便和污水進行收集過程中，不能提高作為有機肥糞便的壓縮比，糞便與污水的混合濕度降低了轉運的收集量，且糞便轉運過程污染較大；無有效的檢測機構以實現養豬場中污水排泄物的病理檢測，無法滿足系統規�；酿B(yǎng)殖需求問題，提供一種分塊管理的規�；B(yǎng)豬場污水處理系統。
一種分塊管理的規�；B(yǎng)豬場污水處理系統，包括圈舍；所述污水處理系統還包括：控制管理中心，其包括數據處理模塊、數據顯示模塊和電源模塊；沖洗單元，其用于沖洗所述圈舍中的污物；所述沖洗單元包括加壓模塊、消毒模塊和清洗模塊；下料單元，其用于輸送所述圈舍中的污物；所述下料單元包括輸送模塊；檢測分析單元，其用于化驗污物中的成分；所述檢測分析單元包括多采集模塊、污物成分檢測模塊和分析模塊；排泄物分離單元，其實現污物狀態的分離；所述排泄物分離單元包括驅動模塊、壓縮模塊和烘干模塊；以及收集單元，其對應收集分離狀態后的污物；所述收集模塊包括糞便轉運模塊和污水收集模塊。
上述一種分塊管理的規�；B(yǎng)豬場污水處理系統，通過建立排泄物自動化流轉的體系，解決了污水處理的形式較為單一，混合排泄物轉運分離獨立性強；通過建立排泄物化驗體系，基于排泄物化驗體系得出的機能狀況數據可實現牲畜安全養殖的及時，故可滿足系統規模化的養殖需求。
在其中一個實施例中，所述控制管理中心還包括信號傳輸單元，所述信號傳輸單元包括信號發射模塊和信號接收模塊。
進一步地，所述信號傳輸單元采用有線傳輸模式和無線傳輸模式中的至少一種。
在其中一個實施例中，所述污水處理系統還包括監控單元，其應用于所述圈舍中牲畜的監控。
進一步地，所述監控單元包括攝錄模塊和圖像傳輸模塊。
在其中一個實施例中，所述清理模塊前表面固定安裝有可旋轉的高壓噴頭。
進一步地，所述高壓噴頭上安裝有調壓閥。
在其中一個實施例中，所述多采集模塊用于多批次采集污物的檢驗用量；所述污物成分檢測模塊對應污物的檢測用量進行化驗。
在其中一個實施例中，所述壓縮模塊前表面安裝有壓縮板，所述壓縮板通過所述驅動模塊的控制對應污物實行變形壓縮；烘干模塊前表面安裝有電熱板。
在其中一個實施例中，所述糞便轉運模塊用于轉送固態的污物；所述污水收集模塊用于收集液體的污物。
與現有技術相比，本發明的有益效果是：1、本發明，通過下料單元、固、液分離單元與收集單元三者的協同，建立了排泄物自動化流轉的體系，所清理下料的糞便與污水可實現有效的狀態分離及獨立的收裝；輸送單元可用于傳輸圈舍中沖洗單元所沖洗的排泄物；驅動模塊通過提供壓縮模塊用壓縮動力，壓縮模塊作用在輸送過程中的排泄物上來提高排泄物的壓縮比，并配合烘干模塊降低固體排泄物的濕度，糞便轉運模塊與污水收集模塊可獨立對應固、液排泄物進行流轉與收集，污水處理的形式較為完善。
2、本發明，作用在圈舍中的沖洗單元，在提供下料單元排泄物上料的推送使用下，還可應用于圈舍日常清潔的使用及消毒工作的使用，使用的廣泛性好。
3、本發明，通過多采集模塊、污物成分檢測模塊和分析模塊構成的檢測分析單元來建立排泄物化驗體系，多采集模塊可采集多批次的流轉排泄物試驗量，污物成分檢測模塊和分析模塊協同作用下對應排泄物試驗量化驗得出該養殖場中牲畜生長的機能狀況，基于得出的機能狀況數據可實現牲畜安全養殖的及時應對。
綜上，本發明一種分塊管理的規�；B(yǎng)豬場污水處理系統，通過建立排泄物自動化流轉的體系，解決了污水處理的形式較為單一，通過對糞便、污水混合排泄物進行分離運轉，在提高作為有機肥糞便收集的壓縮比及運輸?shù)目煽肯�，可增加養豬場額外的經濟收益；通過建立排泄物化驗體系，基于排泄物化驗體系得出的機能狀況數據可實現牲畜安全養殖的及時，故可滿足系統規�；酿B(yǎng)殖需求。
（發明人：王勁）
