公布日：2022.03.15
申請日：2021.12.28
分類號：C02F11/14(2019.01)I;C02F11/147(2019.01)I;C02F11/121(2019.01)I
摘要
本發明提供有一種用于污水處理的高效污泥濃縮裝置，該污泥濃縮裝置包括進泥口、絮凝劑投加管、絮凝池、攪拌系統、驅動裝置、刮泥機構、瀝水槽、澄清水收集器、污泥濃縮沉淀池、濃縮污泥通道、濃縮污泥出口，所述絮凝池與污泥濃縮沉淀池通過濃縮污泥通道相連；該用于污水處理的高效污泥濃縮裝置，設有絮凝池在污泥濃縮前進行絮凝，可以極大降低污泥濃縮的停留時間，減少了占地面積。在污泥濃縮沉淀區設有瀝水槽及刮泥機構，極大提高了瀝水效率，從而提高了污泥濃縮效率。
權利要求書

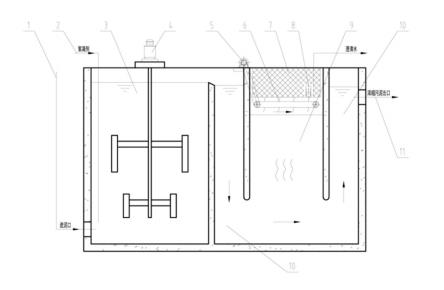

1.一種用于污水處理的高效污泥濃縮裝置，該污泥濃縮裝置包括進泥口(1)、絮凝劑投加管(2)、絮凝池(3)、攪拌系統(4)、驅動裝置(5)、刮泥機構(6)、瀝水槽(7)、澄清水收集器(8)、污泥濃縮沉淀池(9)、濃縮污泥通道(10)、濃縮污泥出口(11)，其特征在于，所述絮凝池(3)與污泥濃縮沉淀池(9)通過濃縮污泥通道(10)相連；所述絮凝池(3)在進泥口(1)周邊設有絮凝劑投加管(2)且設有攪拌系統用于絮凝劑與污泥混合，絮凝反應后的污泥通過濃縮污泥通道(10)進入污泥濃縮沉淀池(9)進行泥水分離；所述污泥濃縮沉淀池(9)中上部設有刮泥機構(6)及驅動裝置(5)，且污泥濃縮沉淀池(9)上部設有瀝水槽(7)；所述攪拌系統(4)為標準攪拌機，包括電機、減速機、槳葉，且設置變頻電機、變頻器進行線速度調節。
2.根據權利要求1所述的一種用于污水處理的高效污泥濃縮裝置，其特征在于：所述絮凝池(3)的水力停留時間為0.5~5min，且該絮凝池(3)截面通常為方形，深度為其寬度的1.2~1.5倍。
3.根據權利要求1所述的一種用于污水處理的高效污泥濃縮裝置，其特征在于：所述絮凝劑投加管(2)為加藥泵將溶解好的絮凝劑輸送到絮凝池(3)底部的投加管，絮凝劑為聚丙烯酰胺類常用水處理藥劑。
4.根據權利要求1所述的一種用于污水處理的高效污泥濃縮裝置，其特征在于：所述污泥濃縮沉淀池(9)的水力停留時間為2~10min，絮凝反應后的污泥在污泥濃縮沉淀池(9)中進行泥水分離。
5.根據權利要求1所述的一種用于污水處理的高效污泥濃縮裝置，其特征在于：所述刮泥機構(6)為非金屬/不銹鋼雙齒輪鏈條結構，鏈條連接刮泥板。
6.根據權利要求1所述的一種用于污水處理的高效污泥濃縮裝置，其特征在于：所述驅動裝置(5)為可變頻減速機，在變頻器和計時器的控制下驅動鏈輪帶動刮泥板(6)定時對瀝水槽(7)的底部進行浮泥清理。
7.根據權利要求1所述的一種用于污水處理的高效污泥濃縮裝置，其特征在于：所述瀝水槽(7)為多孔篩板結構，孔直徑為5~10mm，開孔率30~40％，或根據具體情況設置篩網結構。
8.根據權利要求1所述的一種用于污水處理的高效污泥濃縮裝置，其特征在于：所述澄清水收集器(8)包括外螺紋母管和上部可旋轉內螺子管，通過旋轉上部子管可以調整收集的水量并間接調整處理總量。
9.根據權利要求1所述的一種用于污水處理的高效污泥濃縮裝置，其特征在于：所述澄清水收集器(8)收集的澄清水可與脫水機濾液合流回調節池或生化池。
發明內容
鑒于現有技術中的上述缺陷或不足，本申請旨在提供一種用于污水處理的高效污泥濃縮裝置，該污泥濃縮裝置包括進泥口、絮凝劑投加管、絮凝池、攪拌系統、驅動裝置、刮泥機構、瀝水槽、澄清水收集器、污泥濃縮沉淀池、濃縮污泥通道、濃縮污泥出口，所述絮凝池與污泥濃縮沉淀池通過濃縮污泥通道相連；
所述絮凝池在進泥口周邊設有絮凝劑投加管且設有攪拌系統用于絮凝劑與污泥混合，絮凝反應后的污泥通過濃縮污泥通道進入污泥濃縮沉淀池進行泥水分離；
所述污泥濃縮沉淀池中上部設有刮泥機構及驅動裝置，且污泥濃縮沉淀池上部設有瀝水槽；
所述攪拌系統為標準攪拌機，包括電機、減速機、槳葉，且設置變頻電機、變頻器進行線速度調節。
優選的，所述絮凝池的水力停留時間為0.5~5min，且該絮凝池截面通常為方形，深度為其寬度的1.2~1.5倍。
優選的，所述絮凝劑投加管為加藥泵將溶解好的絮凝劑輸送到絮凝池底部的投加管，絮凝劑為聚丙烯酰胺類常用水處理藥劑。
優選的，所述污泥濃縮沉淀池的水力停留時間為2~10min，絮凝反應后的污泥在污泥濃縮沉淀池中進行泥水分離。
優選的，所述刮泥機構為非金屬/不銹鋼雙齒輪鏈條結構，鏈條連接刮泥板。
優選的，所述驅動裝置為可變頻減速機，在變頻器和計時器的控制下驅動鏈輪帶動刮泥板定時對瀝水槽的底部進行浮泥清理。
優選的，所述瀝水槽為多孔篩板結構，孔直徑為5~10mm，開孔率30~40％，或根據具體情況設置篩網結構。
優選的，所述澄清水收集器包括外螺紋母管和上部可旋轉內螺子管，通過旋轉上部子管可以調整收集的水量并間接調整處理總量。
優選的，所述澄清水收集器收集的澄清水可與脫水機濾液合流回調節池或生化池。
有益效果：該用于污水處理的高效污泥濃縮裝置，
1、設有絮凝池在污泥濃縮前進行絮凝，可以極大降低污泥濃縮的停留時間，減少了占地面積。在污泥濃縮沉淀區設有瀝水槽及刮泥機構，極大提高了瀝水效率，從而提高了污泥濃縮效率。
2、與傳統工藝流程(污泥池~>污泥濃縮池~>污泥調理池~>脫水機)相比，一種用于污水處理的高效污泥濃縮裝置的工藝流程(污泥池~>高效污泥濃縮裝置~>脫水機)更加簡單、設備少、占地小。
（發明人：扶志遠;關銳）
