公布日：2022.03.04
申請日：2021.12.30
分類號：C02F9/06(2006.01)I
摘要
本發明公開了一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其包括一級處理單元和二級處理單元，在一級處理單元中，在曝氣條件下，保持微小氣泡、水流以一定的強度動態沖刷電極板表面，減少電極板表面污染物粘結，底部曝氣產生的微小氣泡對電極板起到清洗作用，減少有機物的附著引起電極板鈍化的現象，在二級處理單元中，底部曝氣產生的微小氣泡對微濾膜組起到清洗作用，在清洗維護時，可以利用清洗設備向水汽清洗口通入清洗介質(水或氣)，從而對二級處理箱內腔及其內設的微濾膜組進行清洗。諸措施可強化電氣浮效果，改善絮凝沉淀條件，確保電絮凝裝置長期穩定運行。
權利要求書

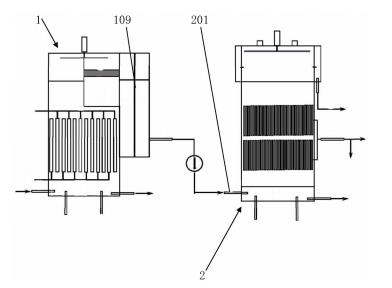

1.一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，包括一級處理單元(1)，所述一級處理單元(1)包括一級處理箱(101)、一級計量泵(102)、電極板組(103)，所述一級處理箱(101)內腔的底部設為原水匯集區(101a)，所述電極板組(103)設于一級處理箱(101)內腔中并處于原水匯集區(101a)之上，所述一級計量泵(102)的輸注端接通原水匯集區(101a)；其特征在于，所述一級處理箱(101)頂壁安裝有第一除沫器(107)，所述第一除沫器(107)的過濾部分處于一級處理箱(101)內腔頂部；所述一級處理箱(101)內腔中設有處于電極板組(103)之上的一級上部集液區(101b)，還設有與一級上部集液區(101b)并排的上部儲液室(101c)，所述一級上部集液區(101b)上側設有與上部儲液室(101c)上側連通的溢流通道，所述第一除沫器(107)的過濾部分處于一級上部集液區(101b)的溢流通道中；所述一級處理箱(101)底部設有與原水匯集區(101a)接通的第一曝氣口(104)，所述第一曝氣口(104)向上正對電極板組(103)。
2.根據權利要求1所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，所述上部儲液室(101c)內設有處于一級上部集液區(101b)的溢流通道之下的、用于濾除浮沫的除沫層(108)，所述一級處理箱(101)外側壁還設有儲水箱(109)，所述儲水箱(109)設有左右并排的第一腔體(109a)和第二腔體(109b)，所述上部儲液室(101c)具有處于除沫層(108)之下的、與第一腔體(109a)上側連通的溢流口，所述儲水箱(109)內設有從第一腔體(109a)通往第二腔體(109b)的溢流通道。
3.根據權利要求2所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，還包括二級處理單元(2)，所述二級處理單元(2)包括：二級處理箱(202)，所述二級處理箱(202)內腔中設有固液分離組件，所述二級處理箱(202)內腔中處于固液分離組件之下的區域設為二級匯集區(202a)，其處于固液分離組件之上的區域設為上集液區(202b)，在所述二級處理箱(202)的上側設有溢流口；二級計量泵(201)，所述二級計量泵(201)的吸入端與儲水箱(109)的第二腔體(109b)的底部接通，所述二級計量泵(201)的出水端與二級匯集區(202a)連通；用于濾除二級處理箱(202)中溢流水體的浮沫的第二除沫器(208)，所述第二除沫器(208)設于二級處理箱(202)頂壁且其過濾部分處于二級處理箱(202)內腔的頂部；溢流集液倉(210)，所述溢流集液倉(210)固定設置于二級處理箱(202)的外側壁，所述溢流集液倉(210)上側與二級處理箱(202)的上側溢流口連通，所述溢流集液倉(210)底部設有底部出水口(210a)。
4.根據權利要求3所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，所述二級處理箱(202)內的固液分離組件設為至少一組微濾膜組(206)，所述微濾膜組(206)由若干沿水平方向間隔排列的、相互靠近的微濾膜組成。
5.根據權利要求4所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，所述二級處理箱(202)底部設有與二級匯集區(202a)接通的、向上正對微濾膜組(206)的第二曝氣口(203)。
6.根據權利要求4所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，所述二級處理單元(2)還設有自吸泵(207)，所述自吸泵(207)的吸水端與二級處理箱(202)內腔的微濾膜組(206)出水端接通；所述一級處理箱(101)的底部設有與原水匯集區(101a)連通的第一加藥口(105)；所述自吸泵(207)的出水端至少分為兩路輸出，且其中一輸出管路通過第一加藥口(105)與一級處理箱(101)的內腔接通。
7.根據權利要求3所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，所述二級處理箱(202)的頂部設有若干與清洗設備相接的水汽清洗口(209)，所述水汽清洗口(209)接通二級處理箱(202)的內腔。
8.根據權利要求3所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，所述二級處理箱(202)的側壁至少設有一個側回流口(211)，所述側回流口(211)的位置低于第二除沫器(208)的位置，所述側回流口(211)連通溢流集液倉(210)與上集液區(202b)，以將溢流集液倉(210)內的部分水體引流至上集液區(202b)內。
9.根據權利要求3所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，所述一級處理箱(101)底部設有用于排泄污泥的第一排泥口(106)，所述二級處理箱(202)底部設有用于排泄污泥的第二排泥口(205)。
10.根據權利要求3所述的一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，其特征在于，所述二級處理箱(202)的底部設有與二級匯集區(202a)相通的第二加藥口(204)。
發明內容
本發明的目的是提供一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，以強化電氣浮效果，改善絮凝沉淀條件，確保電絮凝裝置長期穩定運行。
本發明的目的是這樣實現的：一種應用于重金屬廢水處理的強化電絮凝耦合反應裝置，包括一級處理單元，所述一級處理單元包括一級處理箱、一級計量泵、電極板組，所述一級處理箱內腔的底部設為原水匯集區，所述電極板組設于一級處理箱內腔中并處于原水匯集區之上，所述一級計量泵的輸注端接通原水匯集區；
所述一級處理箱頂壁安裝有第一除沫器，所述第一除沫器的過濾部分處于一級處理箱內腔頂部；
所述一級處理箱內腔中設有處于電極板組之上的一級上部集液區，還設有與一級上部集液區并排的上部儲液室，所述一級上部集液區上側設有與上部儲液室上側連通的溢流通道，所述第一除沫器的過濾部分處于一級上部集液區的溢流通道中；
所述一級處理箱底部設有與原水匯集區接通的第一曝氣口，所述第一曝氣口向上正對電極板組。
進一步地，所述上部儲液室內設有處于一級上部集液區的溢流通道之下的、用于濾除浮沫的除沫層，所述一級處理箱外側壁還設有儲水箱，所述儲水箱設有左右并排的第一腔體和第二腔體，所述上部儲液室具有處于除沫層之下的、與第一腔體上側連通的溢流口，所述儲水箱內設有從第一腔體通往第二腔體的溢流通道。
進一步地，還包括二級處理單元，所述二級處理單元包括：
二級處理箱，所述二級處理箱內腔中設有固液分離組件，所述二級處理箱內腔中處于固液分離組件之下的區域設為二級匯集區，其處于固液分離組件之上的區域設為上集液區，在所述二級處理箱的上側設有溢流口；
二級計量泵，所述二級計量泵的吸入端與儲水箱的第二腔體的底部接通，所述二級計量泵的出水端與二級匯集區連通；
用于濾除二級處理箱中溢流水體的浮沫的第二除沫器，所述第二除沫器設于二級處理箱頂壁且其過濾部分處于二級處理箱內腔的頂部；
溢流集液倉，所述溢流集液倉固定設置于二級處理箱的外側壁，所述溢流集液倉上側與二級處理箱的上側溢流口連通，所述溢流集液倉底部設有底部出水口。
進一步地，所述二級處理箱內的固液分離組件設為至少一組微濾膜組，所述微濾膜組由若干沿水平方向間隔排列的、相互靠近的微濾膜組成。
進一步地，所述二級處理箱底部設有與二級匯集區接通的、向上正對微濾膜組的第二曝氣口。
進一步地，所述二級處理單元還設有自吸泵，所述自吸泵的吸水端與二級處理箱內腔的微濾膜組出水端接通；
所述一級處理箱的底部設有與原水匯集區連通的第一加藥口；
所述自吸泵的出水端至少分為兩路輸出，且其中一輸出管路通過第一加藥口與一級處理箱的內腔接通。
進一步地，所述二級處理箱的頂部設有若干與清洗設備相接的水汽清洗口，所述水汽清洗口接通二級處理箱的內腔。
進一步地，所述二級處理箱的側壁至少設有一個側回流口，所述側回流口的位置低于第二除沫器的位置，所述側回流口連通溢流集液倉與上集液區，以將溢流集液倉內的部分水體引流至上集液區內。
進一步地，所述一級處理箱底部設有用于排泄污泥的第一排泥口，所述二級處理箱底部設有用于排泄污泥的第二排泥口。
進一步地，所述二級處理箱的底部設有與二級匯集區相通的第二加藥口。
本發明的有益效果在于：
1、在一級處理單元中，在曝氣條件下，保持微小氣泡、水流以一定的強度動態沖刷電極板表面，減少電極板表面污染物粘結，底部曝氣產生的微小氣泡對電極板起到清洗作用，減少有機物的附著引起電極板鈍化的現象，在二級處理單元中，底部曝氣產生的微小氣泡對微濾膜組起到清洗作用，在清洗維護時，可以利用清洗設備向水汽清洗口通入清洗介質(水或氣)，從而對二級處理箱內腔及其微濾膜組進行清洗；
2、能有效去除污水中的油類、泡狀有機物、大顆粒懸浮物；
3、利用微濾膜組去除水體中的大顆粒有機物、細菌等污染物，同時，利用自吸泵將二級處理箱內的水體引回一級處理箱的原水匯集區，降低水體的污染物濃度，減輕污染物處理的負荷。
（發明人：邢輝;陳通;邱海濱）
