申請日2021 .10.28
公布日2022.03.01
分類號C02F 9/14 (2006.01)
摘要
本發明公開了一種醫療廢水綜合處理系統，其包括格柵池、調節池、預消毒池、厭氧池、好氧池、超濾池和二級消毒池。本發明的有益效果有：采用“預消毒+二級消毒”，前端采用紫外線消毒，消除廢水中大量病菌，后端采用二氧化氯消毒，保證水體的持續消毒能力；所有水池均有氣體收集，氣體收集后再通入到好氧池，作為曝氣的一部分，節能環保，避免因產生氣溶膠造成大氣污染；氣體消毒凈化裝置為管道式，裝卸更換便捷。
權利要求書

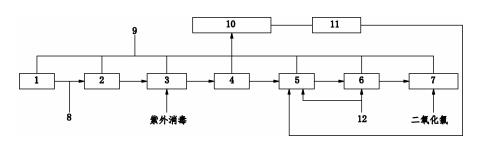

1.一種醫療廢水綜合處理系統，其特征在于：其包括格柵池（1）、調節池（2）、預消毒池（3）、厭氧池（4）、好氧池（5）、超濾池（6）和二級消毒池（7），所述格柵池（1）通過過水管道（8）連接到所述調節池（2），所述調節池（2）通過過水管道（8）連接到所述預消毒池（3），所述預消毒池（3）通過過水管道（8）連接到所述厭氧池（4），所述厭氧池（4）通過過水管道（8）連接到所述好氧池（5），所述好氧池（5）通過過水管道（8）連接到所述超濾池（6），所述超濾池（6）通過過水管道（8）連接到所述二級消毒池（7），所述格柵池（1）、所述調節池（2）、所述預消毒池（3）、所述厭氧池（4）、所述好氧池（5）、所述超濾池（6）和所述二級消毒池（7）通過過氣管道（9）連接到氣體消毒凈化裝置（10），所述氣體消毒凈化裝置（10）通過過氣管道（9）連接到負壓風機（11），所述負壓風機（11）通過過氣管道（9）連接到所述好氧池（5）。
2.根據權利要求1所述的一種醫療廢水綜合處理系統，其特征在于：所述好氧池（5）和所述超濾池（6）連接鼓風機（12）。
3.根據權利要求1所述的一種醫療廢水綜合處理系統，其特征在于：所述氣體消毒凈化裝置（10）嵌入過氣管道（9）內，通過法蘭（13）與過氣管道（9）連接。
4.根據權利要求3所述的一種醫療廢水綜合處理系統，其特征在于：所述氣體消毒凈化裝置（10）包括管體（14）和凈化筒（15），所述管體（14）嵌入過氣管道（9）內，所述凈化筒（15）活動塞在所述管體（14）內。
5.根據權利要求4所述的一種醫療廢水綜合處理系統，其特征在于：所述凈化筒（15）的左端連接拉塊（16），所述管體（14）的內壁設有卡環（17），所述凈化筒（15）卡在所述卡環（17）的左側。
6.根據權利要求5所述的一種醫療廢水綜合處理系統，其特征在于：氣體從所述管體（14）的左端進入，從所述管體（14）的右側排出。
7.根據權利要求1所述的一種醫療廢水綜合處理系統，其特征在于：所述凈化筒（15）為可更換式結構。
8.根據權利要求1所述的一種醫療廢水綜合處理系統，其特征在于：所述格柵池（1）、所述調節池（2）、所述預消毒池（3）、所述厭氧池（4）、所述好氧池（5）、所述超濾池（6）和所述二級消毒池（7）為封閉式結構。
9.根據權利要求1所述的一種醫療廢水綜合處理系統，其特征在于：所述預消毒池（3）通過紫外消毒，所述二級消毒池（7）通過二氧化氯消毒。
發明內容
本發明要解決的技術問題，在于提供一種醫療廢水綜合處理系統，該處理系統采用“預消毒+二級消毒”，前端采用紫外線消毒，消除廢水中大量病菌，后端采用二氧化氯消毒，保證水體的持續消毒能力，同時所有水池均有氣體收集，氣體收集后再通入到好氧池，作為曝氣的一部分，節能環保，避免因產生氣溶膠造成大氣污染。
本發明通過下述方案實現：一種醫療廢水綜合處理系統，其包括格柵池、調節池、預消毒池、厭氧池、好氧池、超濾池和二級消毒池，所述格柵池通過過水管道連接到所述調節池，所述調節池通過過水管道連接到所述預消毒池，所述預消毒池通過過水管道連接到所述厭氧池，所述厭氧池通過過水管道連接到所述好氧池，所述好氧池通過過水管道連接到所述超濾池，所述超濾池通過過水管道連接到所述二級消毒池，所述格柵池、所述調節池、所述預消毒池、所述厭氧池、所述好氧池、所述超濾池和所述二級消毒池通過過氣管道連接到氣體消毒凈化裝置，所述氣體消毒凈化裝置通過過氣管道連接到負壓風機，所述負壓風機通過過氣管道連接到所述好氧池。
所述好氧池和所述超濾池連接鼓風機。
所述氣體消毒凈化裝置嵌入過氣管道內，通過法蘭與過氣管道連接。
所述氣體消毒凈化裝置包括管體和凈化筒，所述管體嵌入過氣管道內，所述凈化筒活動塞在所述管體內。
所述凈化筒的左端連接拉塊，所述管體的內壁設有卡環，所述凈化筒卡在所述卡環的左側。
氣體從所述管體的左端進入，從所述管體的右側排出。
所述凈化筒為可更換式結構。
所述格柵池、所述調節池、所述預消毒池、所述厭氧池、所述好氧池、所述超濾池和所述二級消毒池為封閉式結構。
所述預消毒池通過紫外消毒，所述二級消毒池通過二氧化氯消毒。
本發明的有益效果為：1、本發明一種醫療廢水綜合處理系統采用“預消毒+二級消毒”，前端采用紫外線消毒，消除廢水中大量病菌，后端采用二氧化氯消毒，保證水體的持續消毒能力；2、本發明一種醫療廢水綜合處理系統所有水池均有氣體收集，氣體收集后再通入到好氧池，作為曝氣的一部分，節能環保，避免因產生氣溶膠造成大氣污染；3、本發明一種醫療廢水綜合處理系統的氣體消毒凈化裝置為管道式，裝卸更換便捷。
（發明人：高玉萍 林小青）
