公布日：2022.03.04

申請日：2021.11.08

分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N

摘要

本發明公開了一種餐廚垃圾廢水處理系統，包括多模式生化處理裝置、沉淀貯泥裝置、氣浮裝置及電催化反應裝置。多模式生化處理裝置用于去除廢水中的COD、BOD、TN、NH3‑N及TP。沉淀貯泥裝置用于對多模式生化處理裝置的出水進行物理沉淀，使沉淀后分離出的污泥部分返回至多模式生化處理裝置，而上層液添加混凝劑后進入氣浮裝置；氣浮裝置分離出的下層液進入電催化反應裝置，而分離出的上層浮渣返回至沉淀貯泥裝置存儲。電催化反應裝置用于進一步降低廢水中的COD、NH3‑N等污染物。本發明的餐廚垃圾廢水處理系統，出水均可穩定達到《污水綜合排放標準》“一級標準”的要求，且不存在現有使用“反滲透膜過濾裝置”存在的濃縮液需另行進行處理的技術問題。

權利要求書

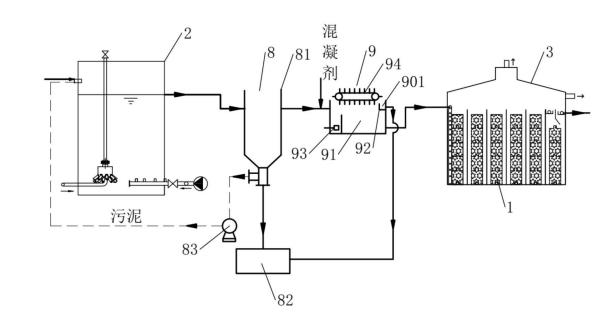

1.一種餐廚垃圾廢水處理系統，其特征在于，包括：沿廢水流動方向依次設置且連通的多模式生化處理裝置(2)、沉淀貯泥裝置(8)、氣浮裝置(9)及電催化反應裝置(4)；所述多模式生化處理裝置(2)用于對進入的廢水進行生化處理，以去除廢水中的COD、BOD、TN、NH3-N及TP；所述沉淀貯泥裝置(8)的進水口與所述多模式生化處理裝置(2)的出水口連通，以用于對所述多模式生化處理裝置(2)的出水進行物理沉淀分離，使分離出的污泥部分返回至所述多模式生化處理裝置(2)，而分離出的上層液添加混凝劑后進入所述氣浮裝置(9)氣浮分離，所述氣浮裝置(9)分離出的下層液再進入所述電催化反應裝置(3)，而分離出的上層浮渣返回至所述沉淀貯泥裝置(8)存儲，以進一步去除廢水中的SS、TP、COD、膠體類污染物及色度；所述電催化反應裝置(3)用于對所述氣浮裝置(9)排出的下層液進行電催化反應，以進一步降低廢水中的COD、BOD5、NH3-N，并破壞廢水中的有色基團；多模式生化處理裝置(2)包括用于提供廢水生化反應場所的反應筒(21)，反應筒(21)的上端連接有用于送入待反應廢水的第一進水管(22)，及用于將反應后的廢水向外排出的第一出水管(23)，第一進水管(22)連通外部的進水管以及沉淀貯泥裝置(8)的排泥口，第一出水管(23)連通沉淀貯泥裝置(8)的進水口；反應筒(21)的下端設有沿其周向依次間隔設置的多組循環曝氣裝置，多組循環曝氣裝置配合作用，使反應筒(21)內廢水和活性污泥組成的泥水混合液形成沿周向間歇或連續循環的循環流，和/或使泥水混合液與空氣混合后形成沿四周點狀曝氣的點狀曝氣混合流，進而使反應筒(21)內形成好氧環境、或缺氧-厭氧環境、或同步硝化反硝化環境；循環曝氣裝置包括用于提供流動動力的循環泵(24)、用于使泥水混合液沿周向間歇或連續循環流動的循環流組件(25)、用于使泥水混合液與空氣混合后向四周點狀曝氣射流的曝氣射流組件(26)；循環流組件(25)包括進流管(251)、連接于進流管(251)中的第一開關閥(252)、循環水管(253)、連接于循環水管(253)中的第二開關閥(254)、多個第一噴嘴(255)；進流管(251)位于反應筒(21)外，其進水端穿過反應筒(21)側壁后伸入反應筒(21)內，其相對的出水端連接循環泵(24)的進口；循環水管(253)的進水端連接循環泵(24)的出口，其相對的出水端穿過反應筒(21)的側壁后朝中心延伸，且循環水管(253)的出水端端部封閉；多個第一噴嘴(255)位于循環水管(253)的同一側，且沿循環水管(253)的長度方向依次設置，并分別與循環水管(253)連通；曝氣射流組件(26)包括曝氣水管(261)、連接于曝氣水管(261)中的第三開關閥(262)、用于使泥水混合液與空氣混合的射流曝氣器(263)、空氣管(264)、連接于空氣管(264)中的第四開關閥(265)、多個第二噴嘴(266)；曝氣水管(261)的進水端與循環水管(253)連通，其相對的出流端穿過反應筒(21)的側壁后伸入反應筒(21)并連接射流曝氣器(263)；空氣管(264)豎直設置，其出氣端連接射流曝氣器(263)，其相對的進氣端向上延伸至與大氣連通；多個第二噴嘴(266)沿射流曝氣器(263)的四周間隔設置，且分別與射流曝氣器(263)連通。

2.根據權利要求1所述的一種餐廚垃圾廢水處理系統，其特征在于，所述循環泵(24)位于所述反應筒(21)外，且連接于所述循環流組件(25)中；所述循環流組件(25)的進流端穿過所述反應筒(21)側壁后伸入所述反應筒(21)，其相對的出流端穿過所述反應筒(21)的側壁后朝中心延伸；所述曝氣射流組件(26)的進流端與所述循環流組件(25)的出流段連通，其相對的出流端穿過所述反應筒(21)的側壁后朝內延伸。

3.根據權利要求1所述的一種餐廚垃圾廢水處理系統，其特征在于，所述沉淀貯泥裝置(8)包括用于使廢水進行物理沉淀的沉淀池(81)、用于存儲沉淀出的污泥的貯泥池(82)、用于泵送污泥的污泥泵(83)；所述沉淀池(81)的進水口連通所述多模式生化處理裝置(2)的出水口，所述沉淀池(81)的排泥口分別連通所述多模式生化處理裝置(2)的進水口和所述貯泥池(82)，所述沉淀池(81)的出水口連通所述氣浮裝置(9)的進水口；所述污泥泵(83)連接于所述沉淀池(81)與所述多模式生化處理裝置(2)連通的管路中。

4.根據權利要求3所述的一種餐廚垃圾廢水處理系統，其特征在于，所述氣浮裝置(9)包括用于提供氣浮分離場所的氣浮池(91)、連接于所述氣浮池(91)出水側內壁面上以形成排渣槽(901)的成槽板(92)、用于向廢水中釋放加壓溶氣水的溶氣機構(93)、用于將上層浮渣撇入所述排渣槽(901)的撇渣機構(94)；所述氣浮池(91)的進水口連通所述沉淀池(81)的出水口，且兩者連通的管路上連接用于投加混凝劑的混凝劑投加器，所述氣浮池(91)的出水口連通所述電催化反應裝置(3)的進水口；所述溶氣機構(93)設置于所述氣浮池(91)的下部；所述撇渣機構(94)設置于所述氣浮池(91)的上方且部分位于所述氣浮池(91)內的廢水中；所述排渣槽(901)連通所述貯泥池(82)。

5.根據權利要求1所述的一種餐廚垃圾廢水處理系統，其特征在于，所述電催化反應裝置(3)包括反應器(30)，及設置于所述反應器(30)內的陰極板(41)、陽極板(42)和模塊化粒子電極(1)，所述陰極板(41)和所述陽極板(42)垂直所述反應器(30)底板的寬度方向依次間隔且交錯布設，以將所述反應器(30)的內腔分隔為沿進水至出水方向依次布設的反應區間(301)，所述模塊化粒子電極(1)上下疊放布設于各所述反應區間(301)內；所述陰極板(41)的第一側開口，且所述陽極板(42)的第二側開口，或所述陰極板(41)的第二側開口，且所述陽極板(42)的第一側開口，以使廢水沿進水至出水方向呈水平折流式依次穿個各所述反應區間(301)；所述反應器(30)外設有與所述反應器(30)連通的排氣循環系統(50)，所述排氣循環系統(50)用于使反應產生的氫氣由所述反應器(30)的頂部向外排出，且使反應產生的其它混合氣體在所述反應器(30)和所述排氣循環系統(50)間循環用作曝氣，以攪動疊放的所述模塊化粒子電極處的廢水，進而提高傳質和反應效率。

6.根據權利要求5所述的一種餐廚垃圾廢水處理系統，其特征在于，所述排氣循環系統(50)包括與所述反應器(30)的頂部連通的排氣管(51)、設置于所述反應器(30)外的抽吸風機(52)、與所述抽吸風機(52)分別連通的抽氣管(53)和曝氣干管(54)、及與所述曝氣干管(54)連通的多根曝氣支管(55)；所述抽氣管(53)的進氣端穿設所述反應器(30)后，位于所述反應器(30)內廢水液面的上方；所述曝氣干管(54)的排氣端穿設所述反應器(30)后，延伸至所述反應器(30)的底板上，多根所述曝氣支管(55)對應多組疊放的所述模塊化粒子電極(1)設置，且各所述曝氣支管(55)延伸至最底端的所述模塊化粒子電極的下方，并各所述曝氣支管(55)上設有若干曝氣孔。

7.根據權利要求6所述的一種餐廚垃圾廢水處理系統，其特征在于，所述反應器(30)包括上端敞口的外殼體(31)、及可拆卸式罩設于所述外殼體(31)敞口端上的上蓋體(32)；所述排氣管(51)連通于所述上蓋體(32)的頂部；所述模塊化粒子電極(1)的一側外凸形成連接凸起(111)，其相對設置的另一側內凹形成連接凹口(112)，且所述模塊化粒子電極通過連接凹口(112)側支設于所述底板上，通過相鄰兩個所述模塊化粒子電極之間的所述連接凸起(111)和所述連接凹口(112)的配合沿所述外殼體(31)的高度方向依次疊放；所述抽氣管(53)的進氣端穿設所述外殼體(31)后延伸至所述陰極板(41)和所述陽極板(42)的上方，所述曝氣干管(54)的排氣端穿設所述外殼體(31)后延伸至所述底板上，且各所述曝氣支管(55)位于豎向疊放最底端的所述模塊化粒子電極的所述連接凹口(112)中。

8.根據權利要求7所述的一種餐廚垃圾廢水處理系統，其特征在于，所述模塊化粒子電極(1)包括用于使其在所述外殼體(31)內橫向或豎向疊放的絕緣筐(11)、及用于使粒子體(13)相對分散布設于所述外殼體(31)內的復合粒子電極；所述絕緣筐(11)絕緣設置且為中空網狀體結構，其一側外凸形成所述連接凸起(111)，其相對設置的另一側內凹形成所述連接凹口(112)；所述復合粒子電極分散填充于所述絕緣筐(11)內。

9.根據權利要求7所述的一種餐廚垃圾廢水處理系統，其特征在于，所述電催化反應裝置還包括布水系統(60)，所述布水系統(60)包括配水管(61)、出水堰(62)、第二進水管(63)、第二出水管(64)及排空管(65)；所述配水管(61)垂直支設于進水側的所述反應區間(301)的底板上，所述第二進水管(63)支設于進水側的側板上且連通所述配水管(61)，并所述第二進水管(63)還連通所述氣浮裝置(9)，所述配水管(61)的長度方向上開設有若干配水孔(601)；所述出水堰(62)布設于出水側側板的內壁面上，所述第二出水管(64)支設于出水側的側板上，且與所述出水堰(62)連通；所述排空管(65)支設于側板上且靠近底板處，并與所述反應區間(301)連通。

發明內容

本發明提供了一種餐廚垃圾廢水處理系統，以解決現有處理系統存在的不滿足《污水綜合排放標準》(GB8978-1996)“一級標準”的要求、反滲透膜使用壽命短、容易導致二次污染、且運行成本較高的技術問題。

本發明采用的技術方案如下：

一種餐廚垃圾廢水處理系統，包括：沿廢水流動方向依次設置且連通的多模式生化處理裝置、沉淀貯泥裝置、氣浮裝置及電催化反應裝置；多模式生化處理裝置用于對進入的廢水進行生化處理，以去除廢水中的COD、BOD、TN、NH3-N及TP；沉淀貯泥裝置的進水口與多模式生化處理裝置的出水口連通，以用于對多模式生化處理裝置的出水進行物理沉淀分離，使分離出的污泥部分返回至多模式生化處理裝置，而分離出的上層液添加混凝劑后進入氣浮裝置氣浮分離，氣浮裝置分離出的下層液再進入電催化反應裝置，而分離出的上層浮渣返回至沉淀貯泥裝置存儲，以進一步去除廢水中的SS、TP、COD、膠體類污染物及色度；電催化反應裝置用于對氣浮裝置排出的下層液進行電催化反應，以進一步降低廢水中的COD、BOD5、NH3-N，并破壞廢水中的有色基團。

進一步地，多模式生化處理裝置包括用于提供廢水生化反應場所的反應筒，反應筒的上端連接有用于送入待反應廢水的第一進水管，及用于將反應后的廢水向外排出的第一出水管，第一進水管連通外部的進水管以及沉淀貯泥裝置的排泥口，第一出水管連通沉淀貯泥裝置的進水口；反應筒的下端設有沿其周向依次間隔設置的多組循環曝氣裝置，多組循環曝氣裝置配合作用，使反應筒內廢水和活性污泥組成的泥水混合液形成沿周向間歇或連續循環的循環流，和/或使泥水混合液與空氣混合后形成沿四周點狀曝氣的點狀曝氣混合流，進而使反應筒內形成好氧環境、或缺氧-厭氧環境、或同步硝化反硝化環境。

進一步地，循環曝氣裝置包括用于提供流動動力的循環泵、用于使泥水混合液沿周向間歇或連續循環流動的循環流組件、用于使泥水混合液與空氣混合后向四周點狀曝氣射流的曝氣射流組件；循環泵位于反應筒外，且連接于循環流組件中；循環流組件的進流端穿過反應筒側壁后伸入反應筒，其相對的出流端穿過反應筒的側壁后朝中心延伸；曝氣射流組件的進流端與循環流組件的出流段連通，其相對的出流端穿過反應筒的側壁后朝內延伸。

進一步地，沉淀貯泥裝置包括用于使廢水進行物理沉淀的沉淀池、用于存儲沉淀出的污泥的貯泥池、用于泵送污泥的污泥泵；沉淀池的進水口連通多模式生化處理裝置的出水口，沉淀池的排泥口分別連通多模式生化處理裝置的進水口和貯泥池，沉淀池的出水口連通氣浮裝置的進水口；污泥泵連接于沉淀池與多模式生化處理裝置連通的管路中。

進一步地，氣浮裝置包括用于提供氣浮分離場所的氣浮池、連接于氣浮池出水側內壁面上以形成排渣槽的成槽板、用于向廢水中釋放加壓溶氣水的溶氣機構、用于將上層浮渣撇入排渣槽的撇渣機構；氣浮池的進水口連通沉淀池的出水口，且兩者連通的管路上連接用于投加混凝劑的混凝劑投加器，氣浮池的出水口連通電催化反應裝置的進水口；溶氣機構設置于氣浮池的下部；撇渣機構設置于氣浮池的上方且部分位于氣浮池內的廢水中；排渣槽連通貯泥池。

進一步地，電催化反應裝置包括反應器，及設置于反應器內的陰極板、陽極板和模塊化粒子電極，陰極板和陽極板垂直反應器底板的寬度方向依次間隔且交錯布設，以將反應器的內腔分隔為沿進水至出水方向依次布設的反應區間，模塊化粒子電極上下疊放布設于各反應區間內；陰極板的第一側開口，且陽極板的第二側開口，或陰極板的第二側開口，且陽極板的第一側開口，以使廢水沿進水至出水方向呈水平折流式依次穿個各反應區間；反應器外設有與反應器連通的排氣循環系統，排氣循環系統用于使反應產生的氫氣由反應器的頂部向外排出，且使反應產生的其它混合氣體在反應器和排氣循環系統間循環用作曝氣，以攪動疊放的模塊化粒子電極處的廢水，進而提高傳質和反應效率。

進一步地，排氣循環系統包括與反應器的頂部連通的排氣管、設置于反應器外的抽吸風機、與抽吸風機分別連通的抽氣管和曝氣干管、及與曝氣干管連通的多根曝氣支管；抽氣管的進氣端穿設反應器后，位于反應器內廢水液面的上方；曝氣干管的排氣端穿設反應器后，延伸至反應器的底板上，多根曝氣支管對應多組疊放的模塊化粒子電極設置，且各曝氣支管延伸至最底端的模塊化粒子電極的下方，并各曝氣支管上設有若干曝氣孔。

進一步地，反應器包括上端敞口的外殼體、及可拆卸式罩設于外殼體敞口端上的上蓋體；排氣管連通于上蓋體的頂部；模塊化粒子電極的一側外凸形成連接凸起，其相對設置的另一側內凹形成連接凹口，且模塊化粒子電極通過連接凹口側支設于底板上，通過相鄰兩個模塊化粒子電極之間的連接凸起和連接凹口的配合沿外殼體的高度方向依次疊放；抽氣管的進氣端穿設外殼體后延伸至陰極板和陽極板的上方，曝氣干管的排氣端穿設外殼體后延伸至底板上，且各曝氣支管位于豎向疊放最底端的模塊化粒子電極的連接凹口中。

進一步地，模塊化粒子電極包括用于使其在外殼體內橫向或豎向疊放的絕緣筐、及用于使粒子體相對分散布設于外殼體內的復合粒子電極；絕緣筐絕緣設置且為中空網狀體結構，其一側外凸形成連接凸起，其相對設置的另一側內凹形成連接凹口；復合粒子電極分散填充于絕緣筐內。

進一步地，電催化反應裝置還包括布水系統，布水系統包括配水管、出水堰、第二進水管、第二出水管及排空管；配水管垂直支設于進水側的反應區間的底板上，第二進水管支設于進水側的側板上且連通配水管，并第二進水管還連通氣浮裝置，配水管的長度方向上開設有若干配水孔；出水堰布設于出水側側板的內壁面上，第二出水管支設于出水側的側板上，且與出水堰連通；排空管支設于側板上且靠近底板處，并與反應區間連通。

本發明具有以下有益效果：

本發明一種餐廚垃圾廢水處理系統中，“多模式生化處理裝置+沉淀貯泥裝置+氣浮裝置+電催化反應裝置”組合構成了對廢水進行處理的整體新方案，在多模式生化處理裝置的處理中，可有效去除廢水中的COD、BOD、TN、NH3-N及TP；在沉淀貯泥裝置的物理沉淀處理中，可進一步去除廢水中的懸浮物SS和TP；在氣浮裝置的混凝、氣浮分離處理中，可進一步去除廢水中的懸浮物、膠體類污染物、COD、TP及色度，廢水經氣浮裝置處理后，水中的COD污染物，特別是大分子難降解污染物得到部分去除，從而可有效減小后續電催化反應裝置的耗電量，節約電耗的成本；電催化反應裝置的處理中，進一步降低了廢水中的COD、BOD5及NH3-N，并使廢水中的有色基團被破壞，從而使經本發明系統處理后的廢水中COD＜100mg/L、BOD5＜20mg/L、TP＜0.5mg/L、TN＜70mg/L、NH3-N＜10mg/L、動植物油＜10mg/L、SS＜40mg/L、色度＜40倍，污染物均可穩定達到《污水綜合排放標準》GB8978-1996“一級標準”的要求；且本發明系統中不使用膜分離技術，進而不存在使用“反滲透膜過濾裝置”而存在的濃縮液需另行進行復雜處理過程的技術問題。

（發明人：蔣劍虹;唐清暢;陶霞）
