公布日：2022.03.22

申請日：2021.12.17

分類號：C02F9/08(2006.01)I

摘要

本發明公開了一種切片廢水資源化處理回用裝置及方法，包括硅資源回收系統和水資源回用系統，所述硅資源回收系統包括切片廢水調節單元、切片廢水調質單元以及雙槽壓濾單元，所述雙槽壓濾單元用于對濁度調質后的切片廢水進行壓濾，濁度調質后的切片廢水中的顆粒懸浮物被濾布攔截得到硅泥、內槽壓濾液和外槽壓濾液；所述水資源回用系統包括調配單元和回用單元，所述調配單元用于對外槽壓濾液進行RO補水、新切割液調配得到調配液；本發明不僅反應速度快，而且可預防和排除壓濾黒液，同時硅粉回收效率高并且回用系統可精準控制補液量，滿足切片循環回用要求。

權利要求書

1.一種切片廢水資源化處理回用裝置，其特征在于：包括硅資源回收系統和水資源回用系統，所述硅資源回收系統包括切片廢水調節單元、切片廢水調質單元以及雙槽壓濾單元，其中：所述切片廢水調節單元用于對切片廢水原水、回用水、外槽壓濾液進行攪拌，得到攪拌后的切片廢水；所述切片廢水調質單元用于先對攪拌后的切片廢水進行pH調節，得到pH調節后的切片廢水；然后對pH調節后的切片廢水進行濁度調質，得到濁度調質后的切片廢水；所述雙槽壓濾單元用于對濁度調質后的切片廢水進行壓濾，濁度調質后的切片廢水中的顆粒懸浮物被濾布攔截得到硅泥、內槽壓濾液和外槽壓濾液；而硅泥排到硅泥倉內，內槽壓濾液返回到切片廢水調節單元，外槽壓濾液進入到水資源回用系統；所述水資源回用系統包括調配單元和回用單元，其中：所述調配單元用于對外槽壓濾液進行RO補水、新切割液調配得到調配液；所述回用單元用于將得到的調配液進行廢水回用處理，得到回用水。

2.根據權利要求1所述切片廢水資源化處理回用裝置，其特征在于：所述雙槽壓濾單元包括反吹模塊，所述反吹模塊用于通入壓縮空氣，高壓的空氣通過濾餅，將濾餅之中的水分進一步分離得到反吹回流液，反吹回流液回流到切片廢水調節單元；所述切片廢水調節單元用于對切片廢水原水、UV消毒調配液、外槽壓濾液、反吹回流液進行攪拌，得到攪拌后的切片廢水。

3.根據權利要求2所述切片廢水資源化處理回用裝置，其特征在于：所述雙槽壓濾單元包括壓榨模塊，所述壓榨模塊用于進料結束時，將作為壓榨介質的高壓自來水注入濾布和濾板之間的彈性膜板中，使得濾布膨脹變形，濾餅由于壓榨而進一步脫水，壓榨完成后水再回流至自來水儲水系統。

4.根據權利要求3所述切片廢水資源化處理回用裝置，其特征在于：所述調配單元的調配公式：

其中：QRO表示RO補水量，QCN表示新切割液補水量，QCW表示進入調配單元的液體流量，KS表示雙槽壓濾單元的污泥水損系數，P表示雙槽壓濾單元的壓濾污泥含水率，Qf表示切片廢水原水流量，Cf表示切片廢水原水懸浮物濃度，Cr表示外槽壓濾液懸浮物濃度，KDU表示新切割液的稀釋系數，pH1表示進入調配單元的液體的pH值，pH2表示調配單元調配好的調配液pH值，E1表示進入調配單元的液體導電率，E2表示調配單元調配好的調配液導電率，Tb1表示外槽壓濾液濁度，Tb2表示調配單元調配好的調配液濁度。

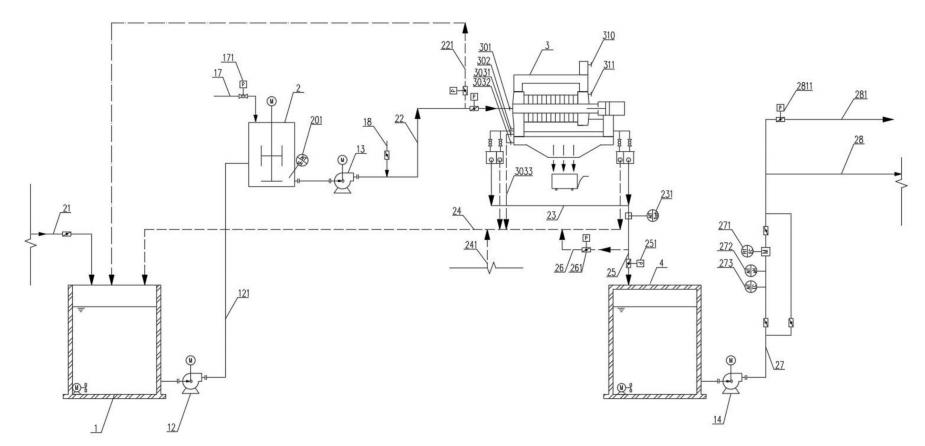

5.根據權利要求4所述切片廢水資源化處理回用裝置，其特征在于：所述切片廢水調節單元包括調節池(1)，所述切片廢水調質單元包括調質罐(2)，所述雙槽壓濾單元包括隔膜壓濾機(3)，其中：所述調節池(1)上設置有進水管路(21)，所述調節池(1)與調質罐(2)之間通過調質罐進水管(121)連通，所述調質罐進水管(121)上設置有調節池提升泵(12)；所述調質罐(2)上設置有投加管A(17)，所述投加管A(17)上設置有投加自動閥(171)；所述調質罐(2)內設置有調質罐pH計(201)；所述調質罐(2)與隔膜壓濾機(3)的進料回料口(301)通過調質進料管(22)連通；所述調質進料管(22)沿水流方向上依次設置有調質進料泵(13)和第一閥門；所述調質進料泵(13)與第一閥門之間的調質進料管(22)與反吹回料管(221)的一端連通，反吹回料管(221)的另一端與調節池(1)連通；所述隔膜壓濾機(3)通過內槽匯合管(24)與調節池(1)連通，所述隔膜壓濾機(3)通過外槽排放管(25)與中間池(4)連通，所述外槽排放管(25)上設置有外槽濁度計(231)、外槽排放閥(251)；所述外槽濁度計(231)與外槽排放閥(251)之間的外槽排放管(25)上連接外槽回流管(26)的一端，外槽回流管(26)的另一端與內槽匯合管(24)連通，所述外槽回流管(26)上設置有外槽回流閥(261)。

6.根據權利要求5所述切片廢水資源化處理回用裝置，其特征在于：包括中間池(4)，所述中間池(4)上設置有中間池出水管(27)，所述中間池出水管(27)靠近中間池(4)的一端設置有中間池提升泵(14)，所述中間池出水管(27)遠離中間池(4)的一端設置有中間池流量計(271)、中間池pH計(272)、中間池電導儀(273)；所述中間池出水管(27)的出水端連接有系統排放管(281)，所述系統排放管(281)上設置有系統排放閥(2811)。

7.根據權利要求6所述切片廢水資源化處理回用裝置，其特征在于：所述調配單元包括調配前濾罐(5)、調配罐(6)、調配后濾罐(7)，所述回用單元包括回用池(8)、UV消毒器(9)、回用過濾罐(10)、機臺用水點(11)；所述調配前濾罐(5)上設置有調配前濾罐進水管(28)、前濾罐沖洗口(51)、前濾罐排放口(52)，所述調配前濾罐進水管(28)與中間池出水管(27)的出水端連通；所述前濾罐排放口(52)與沖洗排放管(241)連通，所述沖洗排放管(241)與內槽匯合管(24)連通；所述調配罐(6)上設置有RO補水管(19)、新切割液投配管(20)、調配罐進水管(29)、調配罐出水管(30)，所述調配罐進水管(29)與調配前濾罐(5)的出料口連通；所述調配罐出水管(30)靠近調配罐(6)的一端設置有調配罐提升泵(15)，所述調配罐出水管(30)遠離調配罐(6)的一端設置有調配罐出水pH計(3001)、調配罐出水電導儀(3002)、調配罐出水濁度計(3003)，所述調配罐出水管(30)上設置有調配罐旁管，所述調配罐旁管上設置有調配罐旁通閥(3006)；所述調配罐出水管(30)上設置有調配罐回流管，所述調配罐回流管上設置有調配罐回流閥(3004)，且所述調配罐回流管的出水口與調配罐(6)連通；所述調配后濾罐(7)上設置有后濾罐進口、后濾罐沖洗口(71)、后濾罐排放口(72)、后濾罐出料口，所述后濾罐進口與調配罐出水管(30)連通，且所述后濾罐進口上設置有后濾罐進水閥(3005)，所述后濾罐排放口(72)與沖洗排放管(241)連通；所述回用池(8)上設置有回用池進水管(31)、回用池出水管(32)、用水點回流管(35)，所述回用池進水管(31)與調配后濾罐(7)的后濾罐出料口連通，所述用水點回流管(35)與機臺用水點(11)連通，所述用水點回流管(35)上設置有回流管背壓閥(351)；所述回用池出水管(32)靠近回用池(8)的一端設置有回用池提升泵(16)；所述UV消毒器(9)上設置有消毒器進液管和消毒器出液管，所述消毒器進液管與回用池出水管(32)連通，所述消毒器進液管上設置有消毒器進液閥，所述消毒器出液管上設置有消毒器出液閥；所述回用過濾罐(10)上設置有回用過濾罐進水管(33)和回用過濾罐出水管，所述回用過濾罐進水管(33)分別與消毒器出液管、回用池出水管(32)連通；所述機臺用水點上設置有用水點進水管(34)、用水點回流口和進水管口，所述用水點進水管(34)與回用過濾罐(10)的回用過濾罐出水管連通，所述用水點回流口與用水點回流管(35)連通，所述進水管口與進水管路(21)連通。

8.根據權利要求7所述切片廢水資源化處理回用裝置，其特征在于：所述隔膜壓濾機(3)包括左側壓濾結構和右側壓濾結構，所述左側壓濾結構包括左側外槽水嘴閥(3041)、左側內槽水嘴閥(3051)、左側外槽(3061)、左側內槽(3071)、左側外槽接液管(3081)、左側內槽接液管(3091)，所述左側外槽水嘴閥(3041)接入左側外槽(3061)，所述左側內槽水嘴閥(3051)接入左側內槽(3071)，所述左側外槽接液管(3081)設置于左側外槽(3061)上，所述左側內槽接液管(3091)設置于左側內槽(3071)上；所述左側外槽接液管(3081)與外槽匯合管(23)相連通，所述外槽匯合管(23)與外槽排放管(25)相連通，所述左側內槽接液管(3091)與內槽匯合管(24)連通；所述右側壓濾結構包括右側外槽水嘴閥(3042)、右側內槽水嘴閥(3052)、右側外槽(3062)、右側內槽(3072)、右側外槽接液管(3082)、右側內槽接液管(3092)，所述右側外槽水嘴閥(3042)接入右側外槽(3062)，所述右側內槽水嘴閥(3052)接入右側內槽(3072)，所述右側外槽接液管(3082)設置于右側外槽(3062)上，所述右側內槽接液管(3092)設置于右側內槽(3072)上；所述右側外槽接液管(3082)與外槽匯合管(23)相連通，所述外槽匯合管(23)與外槽排放管(25)相連通，所述右側內槽接液管(3092)與內槽匯合管(24)連通。

9.一種基于權利要求8所述的切片廢水資源化處理回用裝置的回用方法，其特征在于，包括以下步驟：步驟1，將帶硅粉顆粒的切片廢水通過進水管道(21)排入調節池(1)，池內設置攪拌機，通過攪拌機對切片廢水進行攪拌，再由調節池提升泵(12)將切片廢水抽入調質罐(2)進行pH調節，通過投加管A(17)投加pH調質劑A，調質罐pH計(201)與投加自動閥(171)聯動，控制罐內pH值不超過

6.5；通過投加管B(18)投加濁度調質劑B，對pH調節后的切片廢水進行濁度調質，得到濁度調質后的切片廢水；步驟2，將濁度調質后的切片廢水用調質進料泵(13)打入隔膜壓濾機(3)進行初濾，同時，根據進水SS濃度控制投加管B(18)連接的計量泵開啟度以控制投加量大小，打開隔膜壓濾機(3)兩側內槽水嘴閥，壓濾液從內槽由內槽接液管排出到內槽匯合管(24)，通過內槽匯合管(24)回到調節池(1)；步驟3，調質后的切片廢水通過調質進料泵(13)進入壓濾機進料口(301)，濾板在壓力作用下被緊密排成一列，濾板之間形成濾室，廢水壓入濾室，其中固體顆粒及懸浮物部分被濾布截留而成濾餅，液體部分以壓濾液排出濾室；壓榨口(302)接自來水系統，進一步擠壓濾餅水分后，壓榨水再循環排入到自來水系統；反吹口(311)接壓縮空氣對濾餅進一步風吹脫水，反吹液通過回料口(301)排入調節池(1)；脫水完成后，解除濾板壓緊力，自動逐一拉開濾板，分別敞開濾室進行卸泥；步驟4，除硅后的壓濾液進入中間池(4)，依次進入調配前濾罐(5)、調配罐(6)和調配后濾罐(7)；通過監測外槽濁度計(231)以及中間池出水管(27)的pH、電導率和流量值補充切割液損耗量：

其中：QRO表示RO補水量，QCN表示新切割液補水量，QCW表示進入調配單元的液體流量，KS表示雙槽壓濾單元的污泥水損系數，P表示雙槽壓濾單元的壓濾污泥含水率，Qf表示切片廢水原水流量，Cf表示切片廢水原水懸浮物濃度，Cr表示外槽壓濾液懸浮物濃度，KDU表示新切割液的稀釋系數，pH1表示進入調配單元的液體的pH值，pH2表示調配單元調配好的調配液pH值，E1表示進入調配單元的液體導電率，E2表示調配單元調配好的調配液導電率，Tb1表示外槽壓濾液濁度，Tb2表示調配單元調配好的調配液濁度；

根據公式(1)實時得到RO補水量，采用廢水站中水回用的二級RO濃水作為補充水，RO補水量QRO與RO補水管(19)系統關聯控制，根據公式(2)控制新切割液的補充量QCN，打開調配罐提升泵(15)，控制泵后閥門，開啟調配罐回流閥(3004)，關閉后濾罐進水閥(3005)和調配罐旁通閥(3006)，控制新切割液的補充量，開啟新切割液投配管(20)，同時，關閉調配罐回流管路，打開后濾罐進水閥，調配完成得到調配液；步驟5，調配液經過調配后濾罐(7)過濾后排入回用池(8)備用，通過回用池提升泵(16)將回用水泵入UV消毒器(9)，再流經回用過濾罐(10)后到機臺用水點(11)回用。

10.根據權利要求9所述切片廢水資源化的回用方法，其特征在于：所述pH調質劑A為10~15％的檸檬酸；所述濁度調質劑B包括硅鋁氧化物的溶液。

（發明人：袁香;戴美新;張雋;魏洋;張子種;徐建功）
