公布日：2022.03.22
申請日：2021.12.20
分類號：C02F3/10(2006.01)I;C02F3/30(2006.01)I;C02F7/00(2006.01)I;C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種膜傳氧生物膜反應器一體化設備，包括：進水格柵組件、膜傳氧生物膜反應器組件、曝氣活性污泥組件、沉淀分離組件和設備控制組件均設在集成箱體內；進水格柵組件前端設污水進水管，后端設出水口，該污水進水管依次與膜傳氧生物膜反應器組件、曝氣活性污泥組件、沉淀分離組件連接；沉淀分離組件后端設置好水出水口；設備控制組件，分別與膜傳氧生物膜反應器組件、曝氣活性污泥組件、沉淀分離組件連接，能控制將空氣分別供給至各組件。該設備能耗小、藥耗小、設備少、管理運行維護簡單、實用壽命長，可有效解決村鎮污水系統設施分散、維護管理水平低、運行費用預算低、總氮氨氮出水不達標的現狀。
權利要求書

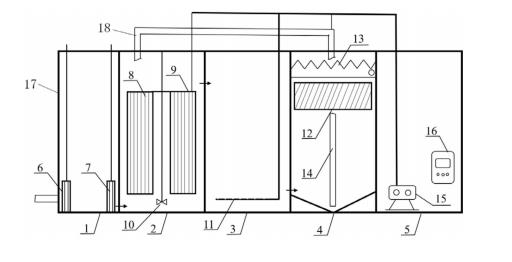

1.一種膜傳氧生物膜一體化設備，其特征在于，包括：集成箱體(17)、進水格柵組件(1)、膜傳氧生物膜反應器組件(2)、曝氣活性污泥組件(3)、沉淀分離組件(4)和設備控制組件(5)；其中，所述進水格柵組件(1)、膜傳氧生物膜反應器組件(2)、曝氣活性污泥組件(3)、沉淀分離組件(4)和設備控制組件(5)均設置在所述集成箱體內集成為一體化結構；所述進水格柵組件(1)前端設置污水進水管，后端設置出水口，該污水進水管依次與膜傳氧生物膜反應器組件(2)、曝氣活性污泥組件(3)、沉淀分離組件(4)連接；所述沉淀分離組件(4)后端設置好水出水口；所述設備控制組件(5)，分別與所述膜傳氧生物膜反應器組件(2)、曝氣活性污泥組件(3)、沉淀分離組件(4)連接，能控制將空氣分別供給至所述膜傳氧生物膜反應器組件(2)、曝氣活性污泥組件(3)與沉淀分離組件(4)。
2.根據權利要求1所述的膜傳氧生物膜反應器一體化設備，其特征在于，所述集成箱體(17)內通過隔板分隔為多個反應箱和一個設備箱，各反應箱之間通過過水孔或過水管連通；所述進水格柵組件(1)、膜傳氧生物膜反應器組件(2)、曝氣活性污泥組件(3)、沉淀分離組件(4)分別設置在各反應箱內；所述設備控制組件(5)設置在設備箱內。
3.根據權利要求1或2所述的膜傳氧生物膜反應器一體化設備，其特征在于，所述進水格柵組件(1)由依次間隔設置的粗格柵(6)與細格柵(7)組成；所述粗格柵(6)的柵條間距為15-20mm；所述細格柵(7)的柵條間距為2mm。
4.根據權利要求1或2所述的膜傳氧生物膜反應器一體化設備，其特征在于，所述膜傳氧生物膜反應器組件(2)包括：傳氧膜(8)、膜框(9)和攪拌混合器(10)；其中，所述膜框(9)上設有氣體分配口，該氣體分配口與氣體分配管連接；所述傳氧膜(8)的一端固定在所述膜框的氣體分配口上，另一端為自由端；所述攪拌混合器(10)設置在所述傳氧膜安裝的池體內。
5.根據權利要求1或2所述的膜傳氧生物膜反應器一體化設備，其特征在于，所述傳氧膜(8)采用能透過氧氣的氣體分離致密膜或微孔膜。
6.根據權利要求5所述的膜傳氧生物膜反應器一體化設備，其特征在于，所述傳氧膜(8)的結構形式為中空纖維膜。
7.根據權利要求1或2所述的膜傳氧生物膜反應器一體化設備，其特征在于，所述設備控制組件(5)包括：電控裝置(16)和鼓風機(15)，所述鼓風機(15)的出風口分別與所述膜傳氧生物膜反應器組件(2)的氣體分配管、曝氣活性污泥組件(3)的微孔曝氣裝置(11)、沉淀分離組件(4)的氣提吸泥管(14)連接；所述鼓風機(15)，與所述電控裝置(16)電氣連接，能在所述電控裝置的控制下分別向所述膜傳氧生物膜反應器組件(2)、曝氣活性污泥組件(3)與沉淀分離組件(4)供氣。
8.根據權利要求1或2所述的膜傳氧生物膜反應器一體化設備，其特征在于，所述沉淀分離組件(4)包括：池體，該池體內設置斜管填料(12)；所述池體內上端設置集水槽(13)，該池體內設置氣提吸泥管(14)，該氣提吸泥管(14)與所述設備控制組件(5)的鼓風機(15)連接；所述氣提吸泥管(14)的出泥口通過污泥外回流管回連至所述膜傳氧生物膜反應器組件(2)。
9.根據權利要求1或2所述的膜傳氧生物膜反應器一體化設備，其特征在于，所述曝氣活性污泥組件(3)的池體內設有微孔曝氣裝置(11)，該微孔曝氣裝置(11)經管路與所述設備控制組件(5)的鼓風機(15)連接。
10.根據權利要求1或2所述的膜傳氧生物膜反應器一體化設備，其特征在于，還包括：厭氧組件、過濾組件、消毒組件中的至少一種；各組件分別設置在所述集成箱體(17)內；所述厭氧組件，用于設置在所述進水格柵組件(1)前端，與所述進水格柵組件(1)連接；所述過濾組件，用于設置在所述沉淀分離組件(4)的后端，與所述沉淀分離組件(4)的好水出水口連接；所述消毒組件，用于設置在所述沉淀分離組件(4)的后端，與所述沉淀分離組件(4)的好水出水口連接。
發明內容
本發明的目的是提供了一種膜傳氧生物膜一體化設備，能低成本高效去除村鎮污水中的高氨氮，提升出水水質，進而解決現有技術中存在的上述技術問題。
本發明的目的是通過以下技術方案實現的：
本發明實施方式通過一種膜傳氧生物膜反應器一體化設備，包括：
集成箱體、進水格柵組件、膜傳氧生物膜反應器組件、曝氣活性污泥組件、沉淀分離組件和設備控制組件；其中，
所述進水格柵組件、膜傳氧生物膜反應器組件、曝氣活性污泥組件、沉淀分離組件和設備控制組件均設置在所述集成箱體內，集成為一體化結構；
所述進水格柵組件前端設置污水進水管，后端設置出水口，該出水口依次與膜傳氧生物膜反應器組件、曝氣活性污泥組件、沉淀分離組件連接；
所述沉淀分離組件后端設置好水出水口；
所述設備控制組件，分別與所述膜傳氧生物膜反應器組件、曝氣活性污泥組件和沉淀分離組件連接，能控制將空氣供給至所述膜傳氧生物膜反應器組件、所述曝氣活性污泥組件與沉淀分離組件。
與現有技術相比，本發明所提供的膜傳氧生物膜反應器一體化設備，其有益效果包括：
通過在集成箱體內集成設置有機連接的進水格柵組件、膜傳氧生物膜反應器組件、曝氣活性污泥組件、沉淀分離組件和設備控制組件，形成一種以膜傳氧生物膜反應器為核心的一體化污水處理設備。該膜傳氧生物膜反應器改變了傳統曝氣方式，氧氣或空氣通入傳氧膜的膜腔，通過膜孔擴散入水中，改變了傳統曝氣必須克服水壓的需求，從而大大降低能耗；在此過程中，在膜表面依次形成好氧區、兼氧區和厭氧區，可同步實現有機物降解和營養物去除。該一體化設備具有能耗小、藥耗小、設備少、管理運行維護簡單、實用壽命長的特點，可有效解決村鎮污水系統設施分散、維護管理水平低、運行費用預算低、總氮氨氮出水不達標的現狀。
（發明人：王瑞霖;蔡然;魏愛書;張洪良;劉芮杉;張功良;張闖;苗瑞鵬）
