公布日：2022.03.04
申請日：2021.11.25
分類號：B01D29/96(2006.01)I;B01D35/12(2006.01)I
摘要
本發明涉及污水處理技術領域，具體為一種并列式油井污水處理裝置，包括呈管狀的殼體、限位筒、過濾模塊、限位模塊、活動板和螺桿，本發明通過設置可在限位筒內移動的過濾模塊，使得操作人員可通過條狀過濾模塊的位置調整過濾網的位置使得不同位置的過濾網能夠用于污水過濾，能夠減少過濾網維護的次數，此外其無需關閉管道的閥門、停止生產活動即可對過濾網進行維護、更換，無需設置復雜的反沖洗管路即可實現對過濾網進行維護，具有實用意義和推廣價值，預期能夠產生良好的經濟效益。
權利要求書

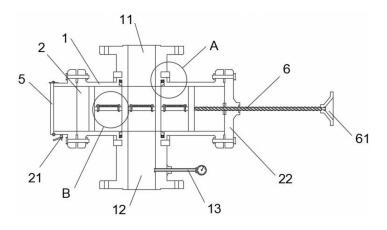

1.一種并列式油井污水處理裝置，包括呈管狀的殼體(1)，所述殼體(1)兩端分別為進水口(11)和出水口(12)，其特征在于：還包括限位筒(2)、過濾模塊、限位模塊、活動板(5)和螺桿(6)；所述限位筒(2)橫向貫穿殼體(1)且與其連通，所述過濾模塊由擋板(31)、底座(32)和過濾網(33)構成，所述擋板(31)設于所述限位筒(2)內與其匹配構成移動副，底座(32)上設有開口且底座(32)上方可拆卸地設置有所述過濾網(33)，底座(32)兩端分別與不同的擋板(31)相連，數組擋板(31)、底座(32)及過濾網(33)規律地依次連接構成所述過濾模塊；所述限位模塊設置于所述殼體(1)上用于卡緊擋板(31)；所述限位筒(2)一端呈密封狀，另一端可打開地設置有所述活動板(5)，所述螺桿(6)貫通限位筒(2)密封一端與其構成螺旋副并與過濾模塊右端可轉動連接。
2.根據權利要求1所述的一種并列式油井污水處理裝置，其特征在于：所述限位模塊包括彈簧(41)、限位塊(42)和磁性環(43)，殼體(1)內側在其與限位筒(2)連接部位設置有卡槽(44)，限位塊(42)與該卡槽(44)構成豎直方向上的移動副，彈簧(41)設置于卡槽(44)內且兩端分別與卡槽(44)、限位塊(42)相連，磁性環(43)可移動地套設于所述限位筒(2)側面且磁性環(43)與限位塊(42)相互吸引。
3.根據權利要求1所述的一種并列式油井污水處理裝置，其特征在于：所述螺桿(6)另一端設置有手輪(61)。
4.根據權利要求1所述的一種并列式油井污水處理裝置，其特征在于：所述限位筒(2)設置有活動板(5)的一側底部設置有排液閥門(21)。
5.根據權利要求1所述的一種并列式油井污水處理裝置，其特征在于：所述殼體(1)設有出水口(12)一側設有流量計(13)。
6.根據權利要求1所述的一種并列式油井污水處理裝置，其特征在于：限位筒(2)與所述殼體(1)為一體化結構且與殼體(1)長度方向相互垂直。
7.根據權利要求1所述的一種并列式油井污水處理裝置，其特征在于：所述底座(32)的形狀與殼體(1)內部橫截面匹配。
8.根據權利要求1所述的一種并列式油井污水處理裝置，其特征在于：限位筒(2)右端通過螺紋連接有蓋板(22)實現密封。
發明內容
本發明的目的在于提供一種并列式油井污水處理裝置，以解決背景技術中所提到的問題。
為達到上述目的，本發明提供如下技術方案:包括呈管狀的殼體、限位筒、過濾模塊、限位模塊、活動板和螺桿，所述殼體兩端分別為進水口和出水口，所述限位筒橫向貫穿殼體且與其連通，所述過濾模塊由擋板、底座和過濾網構成，所述擋板設于所述限位筒內與其匹配構成移動副，底座上設有開口且底座上方可拆卸地設置有所述過濾網，底座兩端分別與不同的擋板相連，數組擋板、底座及過濾網規律地依次連接構成所述過濾模塊，所述限位模塊設置于所述殼體上用于卡緊擋板，所述限位筒一端呈密封狀，另一端可打開地設置有所述活動板，所述螺桿貫通限位筒密封一端與其構成螺旋副并與過濾模塊右端可轉動連接。
優選的，所述限位模塊包括彈簧、限位塊和磁性環，殼體內側在其與限位筒連接部位設置有卡槽，限位塊與該卡槽構成豎直方向上的移動副，彈簧設置于卡槽內且兩端分別與卡槽、限位塊相連，磁性環可移動地套設于所述限位筒側面且磁性環與限位塊相互吸引。
優選的，所述螺桿另一端設置有手輪。
優選的，所述限位筒設置有活動板的一側底部設置有排液閥門。
優選的，所述殼體設有出水口一側設有流量計。
優選的，限位筒與所述殼體為一體化結構且與殼體長度方向相互垂直。
優選的，所述底座的形狀與殼體內部橫截面匹配。
優選的，限位筒右端通過螺紋連接有蓋板實現密封。
由上述對本發明結構的描述可知，和現有技術相比，本發明具有如下優點：本發明提供的一種并列式油井污水處理裝置，將殼體兩端的進水口、出水口分別與管道進行連接，管道內的污水可經進水口進入，在殼體內被過濾網過濾后經出水口離開，從而實現污水過濾的目的；當過濾網被截留物堵塞時，操作人員可旋動、或反向旋動手輪，從而變換過濾模塊在限位筒內的位置，使得過濾模塊上的不同位置的過濾網能夠用于污水過濾，且在變換過濾網過程中無需關閉管道閥門，不會影響生產活動。
經過一端時間后當過濾模塊的過濾網存在截留物，若需要更換或維護左端的過濾網時，操作人員旋動手輪使得右端的過濾網位于限位筒與殼體連通部位，此時污水仍可通過右端的過濾網進行過濾，操作人員可打開活動板對右端底座上的過濾網進行截留物清理或更換；當需要更換或維護中部、右端的過濾網時，操作人員旋動手輪使得左端的過濾網位于限位筒與殼體連通部位，此時污水仍可通過左端的過濾網進行過濾，操作人員打開蓋板后即可對過濾模塊中部和右端的過濾網進行截留物清理或更換，在這個過程中無需關閉管道閥門，不會影響生產活動的進行。
本發明通過設置可在限位筒內移動的過濾模塊，使得操作人員可通過條狀過濾模塊的位置調整過濾網的位置使得不同位置的過濾網能夠用于污水過濾，能夠減少過濾網維護的次數，此外其無需關閉管道的閥門、停止生產活動即可對過濾網進行維護、更換，具有實用意義和推廣價值，預期能夠產生良好的經濟效益。
（發明人：朱雙亮）
